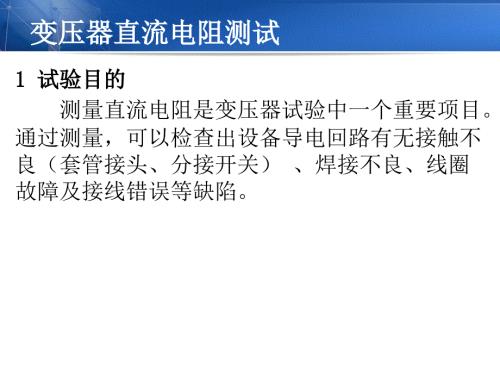

1、变压器直流电阻测试变压器直流电阻测试1 1 试验目的试验目的 测量直流电阻是变压器试验中一个重要项目。通过测量，可以检查出设备导电回路有无接触不良（套管接头、分接开关）、焊接不良、线圈故障及接线错误等缺陷。变压器直流电阻测试变压器直流电阻测试2 2 测试设备测试设备 单臂电桥、双臂电桥、变压器直流电阻测试仪变压器直流电阻测试变压器直流电阻测试3 3 试验前准备工作试验前准备工作l 办理工作票，做好安全措施。l 充分放电（试验前后）。l 感应电较大时，应带绝缘手套拆接线。l 记录变压器绕组温度或顶层温度、环境温度。l 记录分接开关的档位。l 记录测量部位、拆接线情况。变压器直流电阻测试变压器直流
2、电阻测试4 4 试验接线及注意事项试验接线及注意事项l 将被试绕组首尾端分别接入变压器直流电阻测试仪，其它非被试绕组悬空。l 测量端子应接触良好，必要时应打磨测点表面。当测量线的电流引线和电压引线分开时，应将电流引线夹于电压引线的外侧。变压器直流电阻测试变压器直流电阻测试4 4 试验接线及注意事项试验接线及注意事项l 测试物理过程 测量大型变压器的直流电阻需要很长时间，缩短测量时间对提高试验工效很有意义。减小，可以减小L或者增加r（即增加附加电阻）来达到。变压器直流电阻测试变压器直流电阻测试4 4 试验接线及注意事项试验接线及注意事项l 测试物理过程 减小L可用增加测量电流，提高铁芯的饱和程度
3、即减小铁芯导磁系数。但测量电流不应超过绕组额定电流的20%。增大r，可用在回路中串入适当的附加电阻来达到，一般为被测电阻的46倍。此时测量电压应相应提高，避免电流过小影响测量的灵敏度。变压器直流电阻测试变压器直流电阻测试4 4 试验接线及注意事项试验接线及注意事项l 测试电流的选择 高压绕组 低压绕组l 测试结束后，如有可能要进行消磁。变压器直流电阻测试变压器直流电阻测试4 4 试验接线及注意事项试验接线及注意事项l 如果常规方法测量低压侧绕组直流电阻需要时间太长时，可考虑采用助磁法测量。l 助磁法的原理：“助磁法”就是迫使铁芯迅速趋于饱和，从而降低自感效应，减小回路电感，缩短测试时间，把高
4、压绕组、低压绕组串联起来，通以电流测量，采用同相位和同极性的高压绕组助磁。由于高压绕组的匝数远比低压绕组的匝数多，借助高压绕组的励磁安匝数，用较小的电流就可以使铁芯饱和。变压器直流电阻测试变压器直流电阻测试4 4 试验接线及注意事项试验接线及注意事项l测量Rab（Rbc、Rca）时，将直阻仪的U1、U2接二次绕组的a、b（b、c；c、a），直阻仪的I1接二次绕组的a（b、c），I2接一次绕组的B（C、A），同时把A（B、C）与C（A、B）短接，并把b（c、a）与C（A、B）短接。直阻仪的+、-端子接全压恒流电源。变压器直流电阻测试变压器直流电阻测试4 4 试验接线及注意事项试验接线及注意事项l
5、 直阻测量时，电流加不上 检查三侧接地刀闸是否已经拉开检查测试线夹是否接触良好检查试验仪器量程选择是否合适 变压器直流电阻测试变压器直流电阻测试5 5 试验数据分析处理试验数据分析处理l R2=R1(T+t2)/(T+t1)，式中R1、R2分别为在温度t1、t2下的电阻值，T为电阻温度常数，铜导线取235，铝导线取225），一般要求把直流电阻换算到75下进行比较。变压器直流电阻测试变压器直流电阻测试5 5 试验数据分析处理试验数据分析处理l R%=(Rmax-Rmin)/RP100%RP=(Rab+Rbc+Rac)/3或RP=(Rao+Rbo+Rco)/3 式中：R%误差百分数 Rmax实测中
6、的最大值()Rmin实测中的最小值()RP 三相中实测的平均值()。变压器直流电阻测试变压器直流电阻测试5 5 试验数据分析处理试验数据分析处理l 1600kVA以上变压器，各相绕组电阻相互间的差别不应大于平均值的2%，无中性点引出的绕组，线间差别不应大于平均值的1%。1600kVA及以下的变压器，相间差别一般不大于平均值的4%，线间差别一般不大于平均值的2%。与以前相同部位测得值比较，其变化不应大于2%。l 直流电阻测量结果要进行大修前后对比，以检查大修的质量，还可以检查分接开关的档位是否正确。变压器直流电阻测试变压器直流电阻测试5 5 试验数据分析处理试验数据分析处理l 当变压器线圈为Y型
7、联接时,相电阻为 Ra=(Rab+Rac-Rbc)/2 Rb=(Rab+Rbc-Rac)/2 Rc=(Rac+Rbc-Rab)/2 变压器直流电阻测试变压器直流电阻测试5 5 试验数据分析处理试验数据分析处理l 当变压器线圈为型联接,且a连yb连zc连x时，相电阻为 Ra=(Rac-RP)-RabRbc/(Rac-RP)Rb=(Rab-RP)-RacRbc/(Rab-RP)Rc=(Rbc-RP)-RabRac/(Rbc-RP)式中：RP=(Rab+Rbc+Rca)/2变压器直流电阻测试变压器直流电阻测试5 5 试验数据分析处理试验数据分析处理l 当变压器线圈为型联接,且a连zb连xc连y时，相
8、电阻为 Ra=(Rab-RP)-RacRbc/(Rab-RP)Rb=(Rbc-RP)-RabRac/(Rbc-RP)Rc=(Rac-RP)-RabRbc/(Rac-RP)式中：RP=(Rab+Rbc+Rca)/2变压器直流电阻测试变压器直流电阻测试5 5 试验数据分析处理试验数据分析处理l 纵向比较：与交接数据、历年预试数据比较 l 横向比较：三相比较、同类型设备比较变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线一个线间电阻值不变，两个线间电阻值测不出（阻值很大）两个线间电阻值较正常值上升1.5倍，一个线间电阻值为正常
9、值3倍？变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线一个线间电阻值不变，两个线间电阻值测不出（阻值很大）两个线间电阻值较正常值上升1.5倍，一个线间电阻值为正常值3倍一相短线断 裂变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线一个线间电阻值不变，两个线间电阻值降为正常值的（0.51）倍两个线间电阻值降为正常值的（1/31）倍，一个线间电阻值降为正常值的（01）倍？变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情
10、况下的测试值相比较）分析结果Y型接线型接线一个线间电阻值不变，两个线间电阻值降为正常值的（0.51）倍两个线间电阻值降为正常值的（1/31）倍，一个线间电阻值降为正常值的（01）倍一相线圈匝间短路变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线一个线间电阻值值不变，两个线间电阻值升高一个线间电阻值值不变，两个线间电阻值升高？变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线一个线间电阻值值不变，两个线间电阻值升高一个线间电阻值值不变，两个线间电阻值升
11、高一相引线与导杆接触不良变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线三相线间电阻值测不出一个线间电阻值为正常值的3倍，两个线间电阻值测不出（阻值很大）？变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线三相线间电阻值测不出一个线间电阻值为正常值的1.5倍，两个线间电阻值测不出（阻值很大）两相线圈断 裂变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线三个线间电阻都降至正常值的
12、0.51）倍，其中一个阻值低得多三个线间电阻都降至正常值的（0.51）倍，其中两个阻值低得多?变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线三个线间电阻都降至正常值的（0.51）倍，其中一个阻值低得多三个线间电阻都降至正常值的（01）倍，其中两个阻值低得多两相线圈匝间短路变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线三个线间电阻值较正常值增大，其中有一个的阻值增的大得多三个线间电阻值较正常值增大，其中有一个的阻值增的大得多？变压器直流电阻测试变压器直流电阻测试6 6 故障分析故障分析 故障现象（与正常情况下的测试值相比较）分析结果Y型接线型接线三个线间电阻值较正常值增大，其中有一个的阻值增的大得多三个线间电阻值较正常值增大，其中有一个的阻值增的大得多两相引线与导杆接触不良
