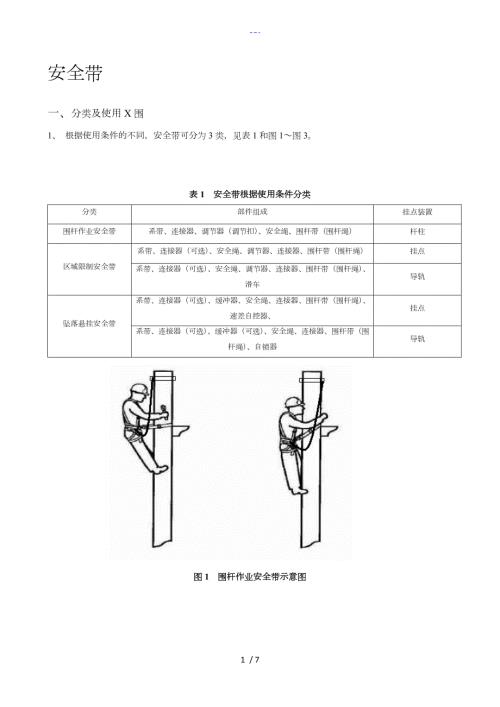

1、 安全带一、分类及使用X围1、 根据使用条件的不同，安全带可分为3类，见表1和图1图3。表1 安全带根据使用条件分类分类部件组成挂点装置围杆作业安全带系带、连接器、调节器（调节扣）、安全绳、围杆带（围杆绳）杆柱区域限制安全带系带、连接器（可选）、安全绳、调节器、连接器、围杆带（围杆绳）挂点系带、连接器（可选）、安全绳、调节器、连接器、围杆带（围杆绳）、滑车导轨坠落悬挂安全带系带、连接器（可选）、缓冲器、安全绳、连接器、围杆带（围杆绳）、速差自控器、挂点系带、连接器（可选）、缓冲器（可选）、安全绳、连接器、围杆带（围杆绳）、自锁器导轨图1 围杆作业安全带示意图图2 区域限制安全带示意图图3 坠落
2、悬挂安全带示意图2、根据型式的不同，安全带可分为3类，见表2和图4图9。表2 安全带根据型式分类分类适用X围腰带式安全带变电站检修试验、110kV及以下变电站构架作业、35kV及以下配电线路高空作业。半身式安全带220kV变电站构架作业和110kV线路高空作业以及其它必须使用区域限制安全带的工作。全身式安全带220kV及以上输电线路或工作高度在30 米以上的高空作业、500kV及以上的变电站构架作业、以及其它必须使用坠落悬挂安全带的工作。腰带缓冲器（选用件）安全绳调节器围杆带调节扣连接器护腰带图4 腰带式安全带围杆带安全绳护腰带连接器调节器腰带图5 不加缓冲器腰带式安全带护腰带缓冲器安全绳调节
3、器连接器调节扣围杆带腰带胸带背带图6 半身式安全带调节扣安全绳连接器调节器腰带背带图7 不加缓冲器的半身式安全带调节器背带缓冲器胸带安全绳护腰带自锁器腰带腿带调节扣图8 全身式安全带护腰带腰带背带调节扣调节扣安全绳围杆带图9 不加缓冲器的全身式安全带二、技术要求1、安全带不应使用回料或再生料，使用皮革不应有接缝；带和绳必须用锦纶、维纶、蚕丝料。包裹绳子的套用皮革、轻革、维纶或橡胶制作。安全带与身体接触的一面不应有突出物，结构应平滑。带子和绳应用锦纶、高强度涤纶等符合要求的材料制造。带子颜色采用蓝色，绳子采用原色，安全带缝合线的颜色和带子的颜色必须不一致，采用白色缝合线，并且材质和带子一致。包裹
4、绳子的护套材料采用皮革、轻带、维纶或橡胶制作。安全带受力部件不允许铆接。 织带和绳的端头在缝纫或编花前应经燎烫处理，不应留有散丝。金属钩必须有保险装置。金属钩舌弹簧有效复原次数不少于2万次。钩体和钩舌的咬口必须平整，不得偏斜。金属配件表面光洁，不得有麻点，裂纹；边缘呈圆弧形；表面必须防锈。金属环类零件不允许使用焊接，不应留有开口。连接绳（带）应质地均匀、柔软、耐磨；绳中各股均应绞合紧密，不应有错乱交叉、灼烧及断股等损伤；带体应为复合堆积，统一编织，不应有切口，灼烧及断丝等损伤。连接器边缘应呈圆弧形，应无棱角、毛刺，不应有裂纹、明显压痕和划伤等缺陷。2、结构及规格要求主带必须是一整根，其宽度不小
5、于40mm，长度为1300-1600mm。护腰带宽度不小于80mm，长度为600-700mm，辅带宽度不应小于20mm。安全绳（包括未展开的缓冲器）有效长度不应大于2m，特殊需要超过2m的应增装缓冲器或防坠器。当在高空作业，活动X围超出安全绳保护X围时，必须配合速差式自控器使用。有两根安全绳（包括未展开的缓冲器）的安全带，其单根有效长度不应大于1.2m。防坠器及附件边缘应呈圆弧形，应无目测可见的等痕迹；壳体为金属材料时，所有铆接面应平整，无毛刺、裂纹等缺陷；壳体为工程塑料时，表面应无气泡、开裂等缺陷。三、出厂标志每条出厂的安全带标识由永久标识和产品说明组成。永久性标志应缝制在主带上，内容应包括：产品名称；执行标准号；产品类别（围杆作业、区域限制或坠落悬挂）；制造厂名；生产日期（年、月）；伸展长度；产品的特殊技术性能（如果有）；可更换的零部件标识应符合相应标准的规定。可以更换的系带应有下列永久标记：产品名称及型号；相应标准号；产品类别（围杆作业、区域限制或坠落悬挂）；制造厂名；生产日期（年、月）。7 / 7
