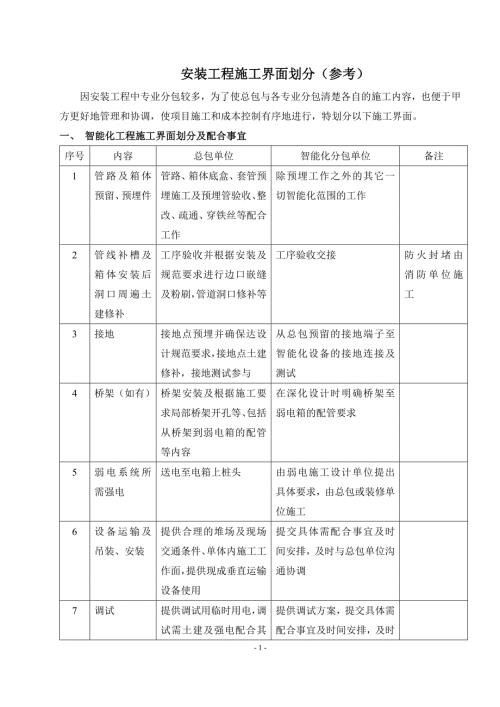

1、安装工程施工界面划分（参考）因安装工程中专业分包较多，为了使总包与各专业分包清楚各自的施工内容，也便于甲方更好地管理和协调，使项目施工和成本控制有序地进行，特划分以下施工界面。一、 智能化工程施工界面划分及配合事宜序号内容总包单位智能化分包单位备注1管路及箱体预留、预埋件管路、箱体底盒、套管预埋施工及预埋管验收、整改、疏通、穿铁丝等配合工作除预埋工作之外的其它一切智能化范围的工作2管线补槽及箱体安装后洞口周遍土建修补工序验收并根据安装及规范要求进行边口嵌缝及粉刷，管道洞口修补等工序验收交接防火封堵由消防单位施工3接地接地点预埋并确保达设计规范要求，接地点土建修补，接地测试参与从总包预留的接地端
2、子至智能化设备的接地连接及测试4桥架（如有）桥架安装及根据施工要求局部桥架开孔等、包括从桥架到弱电箱的配管等内容在深化设计时明确桥架至弱电箱的配管要求5弱电系统所需强电送电至电箱上桩头由弱电施工设计单位提出具体要求，由总包或装修单位施工6设备运输及吊装、安装提供合理的堆场及现场交通条件、单体内施工工作面，提供现成垂直运输设备使用提交具体需配合事宜及时间安排，及时与总包单位沟通协调7调试提供调试用临时用电，调试需土建及强电配合其他事宜提供调试方案，提交具体需配合事宜及时间安排，及时与总包单位沟通协调二、 暖通工程施工界面划分及配合事宜工程范围：暖通专业设计图纸所包含的全部内容，包括空调系统、通风
3、及排烟系统。设备供应：各系统的主要设备可以由甲方供应或甲方指定品牌由专业分包单位负责采购。界面划分及配合：详见下表。序号内容总包单位暖通分包单位备注1孔洞预留及套管安装等结合暖通图纸孔洞预留、套管预埋工程，预留空调排水接口交接验收及空调冷凝水排水系统管道安装2孔洞周边土建修补孔洞周边安装完成后周边嵌缝及粉刷、管道洞口修补防火封堵由消防单位施工3接地接地点预埋并确保达设计规范要求，接地点土建修补，接地测试参与从总包预留的接地端子至暖通设备的接地连接及测试4设备基础及预留、预埋件根据要求施工，配合分包单位特殊预埋件定位、固定提供详细的设备基础图，便于总包施工6空调系统所需强电；空调系统所需上水送电
4、至空调设备的控制柜的上桩头；水管分别接至补水设备（锅炉、冷却塔、膨胀水箱等）的首片法兰为止。控制箱（包括控制箱）后端的接线、安装等一切工序；空调冷热水循环系统设备和管道的所有安装等一切工序。交接验收7风机房照明总包施工8设备运输及吊装、安装提供合理的堆场及现场交通条件、单体内施工工作面，提供现成垂直运输设备使用提交具体需配合事宜及时间安排，及时与总包单位沟通协调9调试提供调试用临时用水、用电，调试需土建及强电配合其他事宜提供调试方案，提交具体需配合事宜及时间安排，及时与总包单位及其它专业分包单位沟通协调三、 消防工程施工界面划分及配合事宜工程范围：消火栓系统、自动喷淋系统、火灾报警系统、防火卷
5、帘门；须由有关政府消防部门验收的消防排烟、消防电梯、防火封堵等系统设备的联动调试和竣工验收。设备供应：各系统的主要设备可以由甲方供应或甲方指定品牌和价格由分包单位负责采购。界面划分及配合：详见下表。序号内容总包单位分包单位备注1孔洞预留及套管安装等孔洞预留、预埋工程施工交接验收2孔洞周边土建修补孔洞周边安装完成后周边嵌缝及粉刷。防火封堵3接地接地点预埋并确保达设计规范要求，接地点土建修补，接地测试参与从总包预留的接地端子至消防设备的接地连接及测试4设备基础及预留、预埋件根据要求施工，特殊预埋件配合分包单位定位、固定提供施工要求，特殊预埋件预埋6消防系统所需强电送电至消防设备的控制箱上桩头控制箱
6、包括控制箱）后端的接线、安装等一切工序，交接验收7设备运输及吊装、安装提供合理的堆场及现场交通条件、单体内施工工作面，提供现成垂直运输设备使用提交具体需配合事宜及时间安排，及时与总包单位沟通协调8调试提供调试用临时用水、用电，调试需土建及强电配合其他事宜提供调试方案，提交具体需配合事宜及时间安排，及时与总包单位沟通协调四 、电梯工程施工界面划分及配合事宜序号内容总包单位分包单位备注1孔洞预留、预埋件孔洞预留、预埋工程施工交接验收分包单位进场复核结构、埋件的尺寸2孔洞周边土建修补孔洞周边安装完成后周边嵌缝及粉刷，包括电梯门边及电梯按扭周边嵌缝，洞口封堵等负责井道内、外侧门套与结构缝隙之间的不锈
7、钢包边3接地接地点预埋并确保达设计规范要求，接地点土建修补，接地测试参与从总包预留的接地端子至设备（包括电梯轨道等）的接地连接及测试4电梯系统所需强电送电至电梯控制箱上桩头包括控制箱及后端的接线、安装等一切工序5设备运输及吊装、安装提供合理的堆场及现场交通条件、单体内施工工作面，提供现成垂直运输设备使用提交具体需配合事宜及时间安排，及时与总包单位沟通协调6机房通风及照明总包负责照明、通风由暖通施工单位负责7井道照明按照电梯分包单位要求明敷8安装基准线、标高线提供基准线及标高线并进行交底提供装修单位门套中线9楼层电梯门洞防护负责用钢筋网围护进出及时关闭10调试提供调试用临时用电，调试需土建及强电配合其他事宜提供调试方案，提交具体需配合事宜及时间安排，及时与总包单位沟通协调- 5 -
