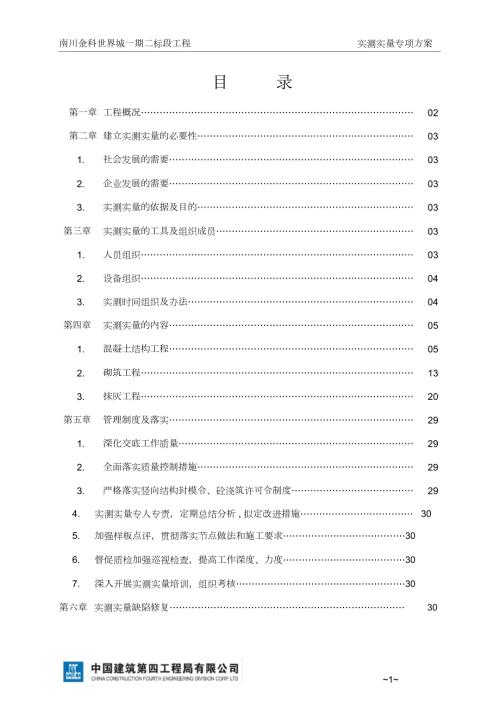

1、南川金科世界城一期二标段工程实测实量专项方案目录第一章 工程概况02第二章 建立实测实量的必要性031.社会发展的需要032.企业发展的需要033.实测实量的依据及目的03第三章实测实量的工具及组织成员031.人员组织032.设备组织043.实测时间组织及办法04第四章实测实量的内容051.混凝土结构工程052.砌筑工程133.抹灰工程20第五章管理制度及落实291.深化交底工作质量292.全面落实质量控制措施293.严格落实竖向结构封模令、砼浇筑许可令制度294. 实测实量专人专责，定期总结分析 , 拟定改进措施 305. 加强样板点评，贯彻落实节点做法和施工要求306. 督促质检加强巡视检
2、查，提高工作深度、力度307. 深入开展实测实量培训，组织考核30第六章实测实量缺陷修复301南川金科世界城一期二标段工程实测实量专项方案第一章工程概况1. 工程概况南川金科世界城项目位于重庆市南川区新城 09-1 地块，是集商业、住宅、地下车库及附属设施为一体的大型居住社区。本工程承包范围为南川金科世界城一期二标段，由 7 栋花园洋房（ 2124，2729#楼）、2 栋高层（ 6、7#楼）、1 个地下车库（ 32#楼）及附属设施组成。表 1-1工程简介序号项目内容1南川项目 9-1地块一期二标段6-7 号、 21-24号、 27-29 号、 32 号工程名称车库土建及普通水电安装工程2工程地
3、址重庆市南川区新城3建设单位重庆金科金裕房地产开发有限公司4设计单位中机中联工程有限公司5勘察单位重庆南江地质工程勘察设计院6监理单位重庆兴宇工程建设监理有限公司7施工总承包单位中国建筑第四工程局有限公司8质量监督单位重庆市南川区建设工程质量监督站9安全监督单位重庆市南川区建设工程施工安全管理站10合同承包范围土建及一般水电安装工程11总建筑面积100582.7m2栋号层数建筑高度122124， 2729#楼7+1F/-124.4m建筑楼层分布33F/-2F99.3m6、 7#楼32#楼-2F/-1F7.5m13合同造价约 11798 万元14合同工期760 天2南川金科世界城一期二标段工程实
4、测实量专项方案第二章 建立实测实量的必要性1. 社会发展的需要随着社会的发展， 建筑行业也越来越规范， 主管部门、各参建单位及最终客户的质量意识日益增强，促使施工企业提高质量水平。2. 企业发展的需要建筑市场的竟争越来越激烈， 企业要生存， 就要走品牌路线，这就要求施工单位完善各项管理制度，提升管理水平。为了提高本工程的产品质量， 达到金科质量的相关要求， 我司自投标阶段即提出了实测实量规划，组织了实测实量的学习，完善了质量管理制度。3. 实测实量的依据及目的3.1. 依据砼结构验收标准、金科质量制度、金科构造做法标准图集 、重庆交房标准分户验收表。3.2.规范产品质量实测过程中的程序、取样方
5、法、测量操作、数据处理等具体步骤和要求。3.3. 测量产品质量实测的操作方法，尽可能消除人为操作引起的偏差。第三章 实测实量的工具及组织成员1. 人员组织为满足金科质量要求及交房标准，本工程以项目经理为组长， 以项目技术负责人及质检负责人为副组长， 以各个栋号长及质检员为组员成立的一个实测实量检查小组，对砼结构实体进行全数检查。组长：李正常副组长：伊明华、谢桂成组员：夏饶东、张梁山、张亮3南川金科世界城一期二标段工程实测实量专项方案2. 设备组织为有效的开展好实测实量工作， 同时确保测量数据的有效性， 本项目为实测实量专门配置了一套完整的专业检测仪器，如下表：表 3-1专业检测仪器配置表序号设
6、备名称台数使用阶段1激光水平仪2主体、装饰2测距仪3主体、装饰3靠尺3主体、装饰4塞尺3主体、装饰5钉锤3主体、装饰6线锤4主体、装饰7钢卷尺5主体、装饰8板厚检测仪1主体、装饰9安平水平仪2主体、装饰10塔尺2主体、装饰3. 实测时间组织及办法主体结构开始施工后，首先组织成立实测实量管理部，并制定实测实量实施办法，对结构阶段、砌体、 抹灰及水电安装阶段的实测实量分别做出规划。对主体结构阶段实测实量内容在拆模后一周内完成；砌体及抹灰阶段均要求在一套房施工完成后10 天内完成。施工前先编制实测实量表格及上墙表格，表格内容附后，并对所有构件及需实测部位进行编号。测量由项目小组进行，建设、监理单位根
7、据实测实量结果进行复查，测量完成后一周内即由建设、监理、施工单位三方参加的专题会上通报测量结果，并制定缺陷整改计划，在计划时间内完成整改。表 3-2实测实量计划表分析测量结果阶段实测实量内容 测量、检查时间 结 整改时间 责任人上墙时间果公4南川金科世界城一期二标段工程实测实量专项方案示砼截面尺寸偏差拆模后一周内混凝砼表面平整度拆模后一周内测量过程测量测量结土垂直度拆模后一周内中及时上完成 7果上墙结构顶板水平度极差拆模后一周内墙后 10 天内天内阶段楼板厚度偏差拆模后一周内施工控制线设置楼板测设边线时表面平整度垂直度方正度测量测量过程测量结砌筑外门窗洞口尺寸砌筑完成 5 天内完中及时上果上墙
8、工程偏差成 3 天后 3 天内墙重要预制或现浇内构件砌筑工序谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长谢桂成、 栋号长第四章 实测实量的内容1. 混凝土结构工程1.1.基本原则同一标段内根据各楼栋进度， 在实测前随机确定已拆完模板的2 个楼层作为混凝土结构工程的实测层。根据选取楼层结构平面图，实测实量选点考虑每层结构4 个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10 个实测区， 2 个实测层累计 20 个实测区。当实测
9、同一楼层内顶板水平极差时，每个实测层选取5 个实测区， 2 个实测层累5南川金科世界城一期二标段工程实测实量专项方案计 10 个实测区。每个实测区实测5 个点，每个点均作为1 个计算点。1.2.砼截面尺寸偏差：指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。合格标准：截面尺寸偏差 5，8mm测量工具： 5M钢卷尺测量方法和数据记录：以钢卷尺测量同一面墙/ 柱截面尺寸，精确至毫米。同一墙 / 柱面作为 1 个实测区。每个实测区从地面向上300MM和 1500MM各测量截面尺寸 1 次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1 个计算点。测量方法如下：测量结果处
10、理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，最后形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点：柱墙根部设置定位钢筋：梁板砼浇筑后弹出构件结构边线，沿边线在内侧钻孔，钉入模板定位钢筋。严格按要求设置剪力墙内衬，控制截面尺寸：模板拼接处、转角处首先设置，其余区域按 400600mm间距进行设置。6南川金科世界城一期二标段工程实测实量专项方案必须对剪力墙侧口面进行吊线检查： 锁扣螺杆拧紧时力度适当， 避免模板变形；将侧口面模板支撑与满堂脚手架进行连接。1.3. 表面平整度（砼结
11、构）指标说明：反映层高范围内剪力墙、砼柱表面平整程度。合格标准： 0 ，8mm测量工具： 2 米靠尺、楔形塞尺测量方法和数据记录：剪力墙 / 暗柱：选取长边墙，任选长边墙两面中的一面作为1 个实测区。当所选墙长度小于 3 米时，同一面墙 4 个角（顶部及根部） 中取左上及右下2 个角。按 45 度角斜放靠尺，累计测2 次表面平整度。跨洞口部位必测。这2 个实测值分别作为该指标合格率的2 个计算点。当所选墙长度大于 3 米时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。 跨洞口部位必测。 这 3 个实测值分别作为判断该指标合格率的 3 个计算点
12、砼柱：可以不测表面平整度。测量图示：测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点：严格进行吊线检查，在梁高范围增加一个测点；剪力墙的支撑木枋必须伸至板底，增强梁与剪力墙交接区域架体支撑刚度，在梁7南川金科世界城一期二标段工程实测实量专项方案下口 100mm区域设置对拉螺杆进行加固，并且在对拉螺杆处设置砼内衬；电梯井道的剪力墙的模板拼接处在模板外设置拼缝木条， 加强与满堂脚手架的连接与固定。1.4.垂直度（砼结构）指标
13、说明：反映层高范围内剪力墙、砼柱表面垂直的程度。合格标准： 0 ，8mm测量工具： 2米靠尺测量方法和数据记录：剪力墙：任取长边墙的一面作为 1个实测区。累计实测实量 20个实测区。当墙长度小于 3米时，同一面墙距两端头竖向阴阳角约 30CM位置，分别按以下原则实测 2次：一是靠尺顶端接触到上部砼顶板位置时测 1次垂直度，二是靠尺底端接触到下部地面位置时测 1次垂直度。砼墙体洞口一侧为垂直度必测部位。这 2个实测值分别作为判断该实测指标合格率的 2个计算点。当墙长度大于 3米时，同一面墙距两端头竖向阴阳角约 30CM和墙中间位置，分别按以下原则实测 3次：一是靠尺顶端接触到上部砼顶板位置时测
14、1次垂直度，二是靠尺底端接触到下部地面位置时测 1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测 1次垂直度。砼墙体洞口一侧为垂直度必测部位。这 3个实测值分别作为判断该实测指标合格率的 3个计算点。砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位置时各测 1次垂直度。这 2个实测值分别作为判断该实测指标合格率的 2个计算点。测量示例：测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平8南川金科世界城一期二标段工程实测实量专项方案面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后
15、期工程质量控制重点。质量控制办法及要点：严格进行吊线检查，在梁高范围增加一个测点；剪力墙的支撑木枋必须伸至板底，增强梁与剪力墙交接区域架体支撑刚度，在梁下口 100mm区域设置对拉螺杆进行加固，并且在对拉螺杆处设置砼内衬；电梯井道的剪力墙的模板拼接处在模板外设置拼缝木条， 加强与满堂脚手架的连接与固定。1.5.顶板水平度极差（砼结构）：指标说明：考虑实际测量的可操作性，选取同一功能房间砼顶板内四个角点和一个中点距离同一水平基准线之间 5个实测值的极差值，综合反映同一房间砼顶板的平整程度。合格标准： 0 ，15mm测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或 2米靠尺、激光测距仪）测量方法
16、和数据记录：同一功能房间砼顶板作为1个实测区，累计实测实量10个实测区。使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线约 30CM处位置选取 4个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加 1个测点），分别测量砼顶板与水平基准线之间的 5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。 偏差值 15mm时实测点合格；最大偏差值 20mm时，5个偏差值（基准点偏差值以 0计）的实际值作为判断该实测指标合格率的 5个计算点。最大偏差值 20mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的 5个计算点。所选 2套房中顶板水平度极差的
17、实测区不满足10个时，需增加实测套房数。测量示例：91.6.南川金科世界城一期二标段工程实测实量专项方案测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点：板的支撑木坊间距要均匀， 特别是在板模板拼接处必须有木枋； 木枋端头离梁边距离不得大于 300mm。立杆的搭设必须严格从梁边开始，离梁边距离不得大于 300mm。加强模板的清理和平整度校核， 变形过大的模板不得再次使用； 拆除后的模板必须堆码平整，以免翘曲变形。施工员必须
18、加强板面标高及平整度的检查， 四角和中部的板面标高必须进行设点复核；专职质检员在底部事前进行 100%的模板极差测量。加强砼浇筑前和浇筑过程中对扣件的检查和复拧，及时对松脱情况进行处理。楼板厚度偏差（砼结构）指标说明：反映同跨板的厚度施工尺寸与设计图尺寸的偏差；合格标准： 5，8mm测量工具：超声波楼板测厚仪（非破损）或卷尺（破损法）测量方法和数据记录 :同一跨板作为 1个实测区，累计实测实量10个实测区。每个实测区取1个样本点，取点位置为该板跨的三分之一区域。10南川金科世界城一期二标段工程实测实量专项方案测量所抽查跨的楼板厚度， 当采用非破损法测量时将测厚仪发射探头与接收探头分别置于被测楼
19、板的上下两侧， 仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度；当采用破损法测量时，可用电钻在板中钻孔（需特别注意避开预埋电线管等），以卷尺测量孔眼厚度。 1个实测值作为判断该实测指标合格率的 1个计算点。所选 2套房中顶板水平度极差的实测区不满足10个时，需增加实测套房数。测量办法示例：检测点楼板厚度测量示意测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点：施工前绘制板厚作业图，在
20、模板支设时， 严格按照施工方案进行支设和加固，底板垫方的支设间距、并严格要求伸至板边；支设体系必须采用钢管，不得用木方支撑，检查钢管的连接牢固性， 支架底部必须垫设木方， 并按照方案要求加设纵横杆。底模铺设完成后，采用水平仪对对每张板的四个角点及中心点进行标高检查。浇筑前，按照项目部确定的方案在板中心点放上图木盒子 （木盒子底部用钉子钉在模板上，混凝土初凝时取出木盒子，将该洞口直接浇筑） ，四角在钢筋上采用红油漆或电工胶布标示板面标高， 浇筑混凝土时结合插钎控制、 拉线检查，浇筑过程中应全程有管理人员值班、随时检查。11南川金科世界城一期二标段工程实测实量专项方案加强对施工管理人员和作业班组工
21、人的培训工作， 进行该项指标控制要求的原由和意义宣讲；板筋绑扎前必须对板面标高进行拉线检查和标高复核， 确保板厚与设计图纸相符，不出现错误。1.7.施工控制线设置（砼结构阶段）指标说明：反映砌筑、抹灰、装修尺寸前期控制的偏差，以便控制砌筑、抹灰和装修的尺寸精度，为砌筑、装修房集中加工等提供控制条件。合格标准：每面砌体正手墙要求设置砌筑控制线（对剪力墙则为抹灰控制线）、线管定位控制线、水平标高控制线。测量工具： 5M钢卷尺测量方法和数据记录 :每一面墙、每一个卫生间、每一个厨房各作为一个实测区，测量部位选择正手墙面。累计实测实量 40个实测区，其中卫生间、厨房各选取 10个测区，非卫生间墙面选取
22、20个测区。所选 2套房中砌筑节点的实测区不满足 40个时，需增加实测套房数。每 1个实测区只取 1个实测点，其实测值作为该指标合格率的 1个计算点。测量方法：采用目测、尺量方法，检查同一个实测区是否设置三线，其尺寸是否符合设计要求。数据记录：每一实测区未设置三线（如无线管，可不测线管定位线），则该实测点不合格；反之，则该实测点合格。不合格点均按“1”记录，合格点均按“ 0”记录。测量实例：12南川金科世界城一期二标段工程实测实量专项方案测量结果处理：全数检查是否设置完成，未完成要求限期整改。控制办法及要点：强制要求在板面放线时与剪力墙边线同时弹出，拆模后三天内弹出水平标高线。1.8. 轴线偏
23、差控制（砼结构）指标说明：反映现场轴线控制措施是否合理，现场放线是否满足精度要求。合格标准：轴线竖向投测：总高 H（ m） H 30 ，允许偏差 5(mm)；30 H 60 ，允许偏差 10(mm)；60 H 90 ，允许偏差 15(mm)； 90 H 120, 允许偏差 20(mm)； 120 H 150，允许偏差 25(mm)。施工层放线精度：承重墙、梁、柱边线精度允许偏差3(mm)。每层放线孔不能少于2 个。测量工具：激光铅直仪（经纬仪） 、卷尺测量方法和数据记录：每栋楼为一个测区，共9 栋楼。每层不少于 2 个放线孔，每栋楼任选一层进行实测。每层轴线竖向偏差实测值及施工层放线偏差各实测
24、2 个实测值，各作为一个计算点，每个测区共 4 个测点，总共 3 个测区， 12 个计算点。轴线竖向投测：在楼层放线孔上架设仪器，通过仪器对准基准点，施工层主轴线和基准点之间的偏差值， 若偏差值不满足标准要求及楼层少于2 个放线孔，则此测点为不合格。施工层放线精度：用卷尺测量主轴线和施工层控制线（承重墙、柱边线）之间的距离与设计值进行比较，其偏差值是否符合标准要求。数据记录：合格记为“0”，不合格记为“ 1”。2. 砌筑工程2.1. 基本原则 :实测前，根据同一标段内各楼栋进度随机选取处于砌筑阶段2 4套房作为砌筑工程的实测套房。户数最多的房型为必选，所有墙体进行实测。对于验收以后需改造的墙体
25、仍需作为实测区，相关标准不变。2.2. 表面平整度（砌筑工程）指标说明：反映层高范围内砌体墙体表面平整程度。13南川金科世界城一期二标段工程实测实量专项方案合格标准： 0 ，8mm测量工具： 2米靠尺、楔形塞尺测量方法和数据记录：每一面墙都可以作为 1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量 10个实测区。当墙面长度小于 3米，各墙面顶部和根部 4个角中，取左上及右下 2个角。按 45度角斜放靠尺分别测量 2次，其实测值作为判断该实测指标合格率的 2个计算点。当墙面长度大于 3米时，还需在墙长度中间位置增加 1次水平测量， 3次测量值均作为判断该实测指标合格
26、率的 3个计算点。墙面有门窗、过道洞口的，在各洞口 45度斜交测一次，作为新增实测指标合格率的 1个计算点。所选 2套房中墙面表面平整度的实测区不满足10个时，需增加实测套房数.实测示例：测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点： 施工过程中， 根据施工控制线确定砌筑位置，砌筑过程中吊线控制垂直度、拉水平线控制砌筑水平度， 并在施工过程中加强检查，设立质量奖罚措施，对偏差过大的墙体必须要求返工，同时严格执行三检制度
27、2.3.垂直度（砌筑工程）指标说明：反映层高范围砌体墙体垂直的程度。14南川金科世界城一期二标段工程实测实量专项方案合格标准： 0 ，5mm测量工具： 2米靠尺测量方法和数据记录：每一面墙都可以作为 1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量 10个实测区。实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。当墙长度小于 3米时，同一面墙距两侧阴阳角约 30CM位置，分别按以下原则实测 2 次：一是靠尺顶端接触到上部砌体位置时测 1次垂直度，二是靠尺底端距离下部地面位置约
28、30CM时测 1次垂直度。墙体洞口一侧为垂直度必测部位。这 2个实测值分别作为判断该实测指标合格率的 2个计算点。当墙长度大于 3米时，同一面墙距两端头竖向阴阳角约 30CM和墙体中间位置，分别按以下原则实测 3次：一是靠尺顶端接触到上部砌体位置时测 1次垂直度，二是靠尺底端距离下部地面位置约 30CM时测 1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测 1次垂直度。这 3个测量值分别作为判断该实测指标合格率的 3个计算点。所选 2套房中墙面垂直度的实测区不满足10个时，需增加实测套房数。实测示例：测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号
29、图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点： 施工过程中， 根据施工控制线确定砌筑位置，砌筑过程中吊线控制垂直度、拉水平线控制砌筑水平度， 并在施工过程中加强检查，设立质量奖罚措15南川金科世界城一期二标段工程实测实量专项方案施，对偏差过大的墙体必须要求返工同时严格执行三检制度。2.4.方正度（砌筑工程）指标说明：考虑实测的可操作性，选用同一房间内同一垂直面的砌体墙面与房间方正度控制线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。合格标准： 0 ，10mm测量工具： 5米钢卷尺、吊线或激
30、光扫平议测量方法和数据记录：每套房同层内必须设置一条方正控制基准线（尽量通长设置，降低引测误差），且同一套房同层内的各测区 （即各房间）必须采用此方正控制基准线， 然后以此为基准，引测至各测区（即各房间）。砌筑前距墙体 30 60CM范围内弹出方正度控制线，并做明显标识和保护。同一面墙作为 1个实测区，累计实测实量 10个实测区。在同一测区内，实测前需用 5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量 3个位置（两端和中间）与控制线之间的距离。选取 3个实测值之间的极差，作为判断该实测指标合格率的 1个计算点
31、如该套房无方正基准线或偏差超过 5mm/2m，则该套房内所有测区的实测值均按不合格计，并统一记录为“ 50mm”。所选 2套房中方正度极差的实测区不满足 10个时，需增加实测套房数。测量办法示例：方正基准线1方正基准线2砌体墙十字控制线第一尺第二尺第三尺方正度测量示意测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表，最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。16南川金科世界城一期二标段工程实测实量专项方案质量控制办法及要点： 施工前绘制房间开间、 进深作业图，严格按照施工控制线确定砌
32、筑位置、确定开间、进深尺寸，砌筑过程中吊线控制垂直度、拉水平线控制砌筑水平度，并在施工过程中加强检查， 设立质量奖罚措施，对偏差过大的墙体必须要求返工同时严格执行三检制度。2.5.外门窗洞口尺寸偏差（砌筑工程）指标说明：反映洞口施工与图纸的尺寸偏差，以及外门窗框塞缝宽度，间接反映窗框渗漏风险。合格标准： 5,10mm测量工具： 5米钢卷尺或激光测距仪测量方法和数据记录：对于平外墙面的门窗洞口：同一外门或外窗洞口均可作为1个实测区，累计实测实量 10个实测区。测量时不包括抹灰收口厚度，以砌体边对边，各测量2次门洞口宽度及高度净尺寸（对于落地外门窗，在未做水泥砂浆地面时，高度可不测），取高度或宽度
33、的 2个实测值与设计值间的偏差最大值， 作为判断高度或宽度实测指标合格率的 1个计算点。测量示例：测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点：施工前绘制门窗洞口作业图，明确洞口尺寸、洞口做法，施17南川金科世界城一期二标段工程实测实量专项方案工前进行交底，施工前严格按照洞口尺寸排砖模数， 并在施工过程中加强洞口尺寸、垂直度检查，设立质量奖罚措施， 对偏差过大的墙体必须要求返工，同时严格执行三检制度。2.6.重要预制或
34、现浇构件（砌筑工程）指标说明：反映墙体砌筑中，控制墙体裂缝和渗漏的重要节点构造的实施情况。合格标准：门窗框预制块：采用预制混凝土块、实心砖；空心砖墙体则在门窗洞边200mm内的孔洞须用细石混凝土填实；预制块或实心砖的宽度同墙厚；长度不小于 200mm；高度应与砌块同高或砌块高度的 1/2 且不小于 100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为 150200mm，其余部位的中心距不大于 400mm，且均匀分布。砌体墙空调孔：须用预制混凝土块安装，无倒坡。现浇窗台板：宽同墙厚，高度 120mm，每边入墙内 400mm（不足 400mm通长设置）。现浇构造柱：底部、顶部各预留 4
35、根钢筋，砼一次浇注至梁板底；洞口（大于 600MM）的过梁：同墙宽，入墙不少于250mm。U型砌块：给水管出口、电气开关、插座位须用U型预制砼块。测量工具：目测， 5米钢卷尺测量方法和数据记录：实测区与合格率计算点：户内每一面砌体墙作为 1个实测区，累计实测实量 30个实测区。所选 2套房中实测区不满足 30个时，需增加实测套房数。每 1个实测区取 6个实测点，分别检查门窗框预制块、空调孔预制块、现浇砼窗台板、洞口预制过梁、现浇构造柱、 U型预制块 6项内容是否符合合格标准。测量方法：采用目测、尺量、放滚珠方法。数据记录：同一实测区内，只要有 6 个实测点有一个不符合合格标准， 则该实测区不合
36、格；反之，则合格。不合格实测区计算点均按“ 1”记录，合格实测区计算点均按“ 0”记录。示例：（ 1 户、 15 个实测区， 15 个实测点）18南川金科世界城一期二标段工程实测实量专项方案测量结果处理：测量完成后，对测量数据及时记录，并形成台帐，台帐内容含：平面布置及编号图、实测实量记录表， 最后由项目质检负责人形成数据分析并通报，形成整改要求，并分析出预防措施，做为后期工程质量控制重点。质量控制办法及要点：施工前绘制作业图，明确构件尺寸、位置、标高，施工前进行交底，施工前严格按照洞口尺寸排砖模数， 严格执行万科的相关节点要求做法，并在施工过程中加强检查， 设立质量奖罚措施， 对偏差过大的墙体必须要求返工，同时严格执行三检制度。2.7. 砌筑工序（砌筑工程）指标说明：反映墙体砌筑过程中，墙体出现裂缝重要控制工序。合格标准：无断砖、通缝、瞎缝；墙顶空隙的补砌挤紧或灌缝间隔不少于7天；不同基体（
