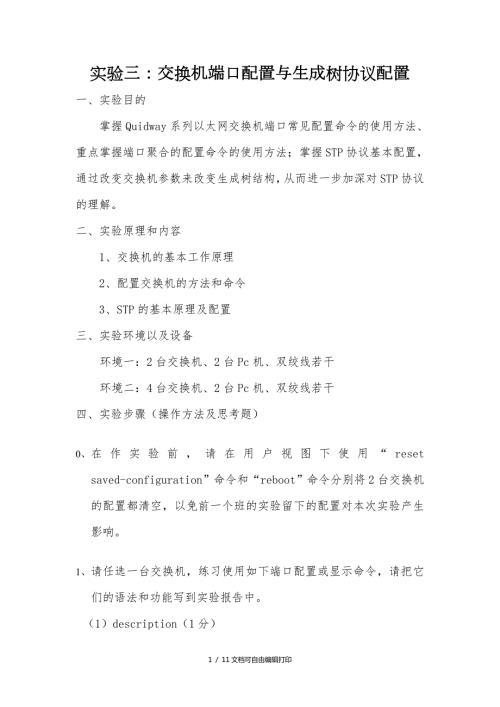

1、实验三：交换机端口配置与生成树协议配置一、实验目的掌握Quidway系列以太网交换机端口常见配置命令的使用方法、重点掌握端口聚合的配置命令的使用方法；掌握STP协议基本配置，通过改变交换机参数来改变生成树结构，从而进一步加深对STP协议的理解。二、实验原理和内容1、交换机的基本工作原理2、配置交换机的方法和命令3、STP的基本原理及配置三、实验环境以及设备环境一：2台交换机、2台Pc机、双绞线若干环境二：4台交换机、2台Pc机、双绞线若干四、实验步骤（操作方法及思考题）0、 在作实验前，请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将2台
2、交换机的配置都清空，以免前一个班的实验留下的配置对本次实验产生影响。1、 请任选一台交换机，练习使用如下端口配置或显示命令，请把它们的语法和功能写到实验报告中。（1）description（1分）（2）duplex（1分）（3）speed（1分）（4）flow-control（1分）（5）display interface（1分）答：对以太网端口进行必要的描述：Quidway-Ethernet0/1description 端口工作模式配置：Quidway-Ethernet0/1 duplex full | half | auto 端口速率配置：Quidway-Ethernet0/1 speed
3、 10 | 100 | 1000 | auto 流量控制配置：Quidway-Ethernet0/1 flow-control Quidway-Ethernet0/1 undo flow-control显示端口配置信息：任意视图 display interface ethernet0/12、 链路聚合配置：图1：链路聚合配置（1） 请采用2台交换机组网，交换机之间通过3条双绞线互连，网络环境如图1所示（注：E0/1即为 Ethernet0/1端口,在39或36系列的交换机上，是E1/0/1端口）。请分别在两台交换机上输入必要的命令，实现三条链路的聚合。请把你所输入的命令写到实验报告中。（两台交
4、11 / 11文档可自由编辑打印（2） 换机上的命令都要写）（10分） 答：SwitchA： SwitchB：Quidwaysysname SwitchA Quidwaysysname SwitchBSwitchAinterface ethernet0/1 SwitchBinterface ethernet0/1SwitchA -Ethernet0/1 duplex full SwitchB -Ethernet0/1 duplex fullSwitchA -Ethernet0/1 speed 100 SwitchB -Ethernet0/1 speed 100SwitchA-Ethernet0
5、/1return SwitchA-Ethernet0/1returnsys sysSwitchAinterface ethernet0/2 SwitchBinterface ethernet0/2SwitchA -Ethernet0/2 duplex full SwitchB -Ethernet0/2 duplex fullQuidway-Ethernet0/2 speed 100 SwitchB -Ethernet0/2 duplex fullSwitchA-Ethernet0/2return SwitchB-Ethernet0/2returnsys sysSwitchAinterface
6、ethernet0/3 SwitchBinterface ethernet0/3SwitchA -Ethernet0/3 duplex full SwitchB -Ethernet0/3 duplex fullSwitchA-Ethernet0/3 speed 100 SwitchB-Ethernet0/3 speed 100聚合操作：SwitchA link-aggregation ethernet 0/1 to ethernet 0/3 both SwitchB link-aggregation ethernet 0/1 to ethernet 0/3 both （3） 请在其中的一台交换
7、机上用“display link-aggregation”命令显示链路聚合的信息，并将显示的结果写到实验报告中。（注：对于S3928或S3610交换机，请使用“display link-aggregation summary”命令）（5分） 答： SwitchBdisplay link-aggregation Master port: Ethernet0/1 Other sub-ports: Ethernet0/2 Ethernet0/3 Mode: both（4） 请把两台PC机分别连接到两台交换机的以太网端口上，并配置它们的IP地址和子网掩码如图1所示。配置完成后，两台PC机之间应该能够p
8、ing通，你们ping通了吗？请把ping的结果写到实验报告中。（注：请关闭PC机上的防火墙）（5分） 答： 注意：请在链路聚合配置好之后再把PC机连接到交换机上，否则网络风暴（因为链路上有环）可能会使PC机死机。3、 生成树协议配置： 图2 生成树协议配置注：因为本题目共需要4台交换机，而每组只拥有两台，所以本实验需要两组结合为一个大组来完成，但实验报告仍然要求每组分别写。使用S3900系列和S3610交换机做STP实验时，为使各交换机使用统一的stp标准，请首先在其系统视图下执行以下命令： stp mode rstp stp pathcost-standard legacy（0） 请在用户
9、视图下使用“reset saved-configuration”命令和“reboot”命令分别将四台交换机的配置清空，以免上面实验留下的配置对本题目产生影响。（1） 用“display stp”命令分别察看4台交换机的MAC地址，把它们按MAC地址由小到大的顺序排序，然后用“sysname”命令把它们依次命名为 SwitchA, SwitchB, SwitchC, 和SwitchD。请把这4台交换机的MAC地址写到实验报告中。（5分） 答：SwitchA:32768.000f-e206-75ff SwitchB:32768.000f-e206-7628 SwitchC:32768.00e0-f
10、c6d-90fe SwitchD:32768.00e0-fc6d-9d1e本电脑连接的交换机被命名为SwitchB（2） 按图2组建网络环境，4台交换机环型互连，2台PC分别连接到SwitchB和SwitchC上。连接完成后，在PCA上ping PCB，则会看到交换机端口的指示灯快速的不停闪烁，说明帧被不停的转发。请在实验报告中解释其原因。（5分） 答：由于4台交换机连接后在局域网构成环路，帧在转发时构成网络风暴。（3） 请在四台交换机上都启动STP协议，即执行如下命令： SwitchA stp enableSwitchB stp enableSwitchC stp enableSwitchD
11、 stp enable执行上述命令后，将发现交换机的指示灯不再快速闪烁。请在实验报告中解释其原因。（5分） 答：由于四个交换机开启了生成树协议，交换机之间通过不断交换控制帧来动态构造生成树，所以没有构成环路，没有发生网络风暴。（4） 请使用“display stp”命令来发现当前哪一台交换机是根交换机，并把所得结果及其原因写到实验报告中。（5分） 答：SwitchA是根交换机。根据BPDU比较原则，BridgeID由Priority和MAC地址组成，默认情况下交换机的优先级相同，SwitchA的MAC地址最小，所以SwitchA是根交换机。如图：（5） 请在SwitchD上执行如下命令： Sw
12、itchD stp priority 4096 经过大约4秒钟后，请使用“display stp”命令来再次发现哪一台交换机是根交换机，并把所得结果及其原因写到实验报告中。（5分） 答：SwitchD是根交换机。 根据BPDU比较原则，缺省情况下的priority为32768，SwitchD 的priority 为4096，所以priority最小，所以BridgeID最小的SwitchD为根交换机。（6） 请在SwitchA上执行如下两条命令： SwitchA display stp interface ethernet0/1SwitchA display stp interface eth
13、ernet0/3 根据上述命令的输出结果回答：在SwitchA上的端口1和3中，哪一个端口是根端口？请把你的答案和解释写到实验报告中。（5分） 答：端口1为根端口。 根据BPDU比较原则，端口id由Port Piriority和Port Index决定，在缺省情况下，端口优先级为128，所以端口最下的1为根端口。（7） 请在SwitchA上执行如下命令： SwitchA-Ethernet0/3 stp cost 20 经过大约4秒钟后，请再次发现SwitchA上哪一个端口是根端口，并把你的答案和解释写到实验报告中。（5分） 答：端口3为根端口。 根据BPDU比较原则，SwitchA上端口对应的根交换机相同，端口默认COST为200端口3的COST 20，所以端口3为根端口。五、讨论、建议、质疑
