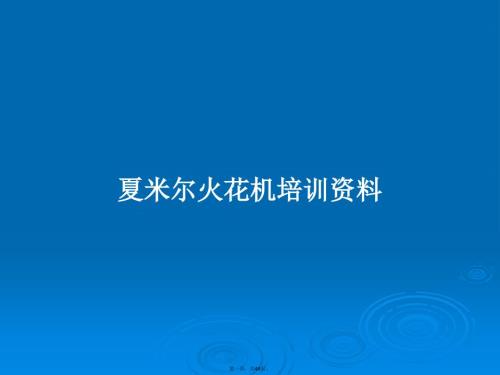

1、夏米尔火花机培训资料夏米尔火花机培训资料第一页，共48页。2：第二(d r)主界面准备(zhnbi)工作执行(zhxng)工作文件管理参数管理服务工作返回第一主界面接口有效指示器ISO命令行信息行信息指示器历史信息机器状态指示第1页/共48页第二页，共48页。3：准备(zhnbi)界面1）：工作(gngzu)描术模型(mxng)创建工作描述剪切拷贝粘贴删除插入移动移动寻找Shapes list：外形清单Tools list：铜公清单Parts list：工件清单Cavities list：孔位清单Machining passes：加工顺序数Comment：注释信息第2页/共48页第三页，共48
2、页。2）：铜公描术Tool number:铜公号码Shape number:外形(wi xn)号码Tool name:铜公名字Actual radial undersize of tool 铜公火花位Machining pass for which theTool is used:被用铜公的加 工次数号码Mag.Pos.(Position of the toolIn magazine):铜公在刀库上号码Offset x y z(metrical offsets):方向测量偏移Offset C(Angular offsets):C轴方向测量偏移 Tool inertia(Range of too
3、l inertia):铜公惯性 铜公偏移(pin y)输入铜公交换(jiohun)手动移动铜公测量剪切拷贝粘贴删除重拷贝寻找第3页/共48页第四页，共48页。3):工件(gngjin)描术 工件(gngjin)位直输入工件(gngjin)交换手动移动工件测量剪切拷贝粘贴删除重拷贝寻找Part number：工件号码Shape number：外形号码Part name：工件名字Mag.Pos.(position of the partIn magazine)：工件在刀库 的位值Chuck(number of the chuck)：夹具号码Hdiel(Height of the dielectri
4、c)：加工液的高度X0 Y0 Z0(x,y,z coorinates of part zero)：工件座标零点ROT(Angle of rotation of the part)：旋转角度第4页/共48页第五页，共48页。4)：孔穴(kngxu)描术共有三个部分(b fen)描术：a：cavity position 孔穴位值 b：cycle start 循环开始点 c：final dimension 结局座标自动生成(shn chn)孔座标剪切拷贝粘贴删除重拷贝寻找第5页/共48页第六页，共48页。Cavity number 孔穴(kngxu)号码 Shape number 外行(wi hng
5、)号码Xc,Yc,Zc 相对工件零点的加工起始(q sh)点座标 FD 加工起点和循环起点之间距理 A 相对X轴的旋转角 B 相对Z轴的旋转角 X Y Z C 相对工件零点的加工起始点座标C 循环开始的C轴座标计算器第6页/共48页第七页，共48页。5)：加工(ji gng)(EDM)描术共分三个部分(b fen)描术：A1:Generate 生成EDMA2:Specific application 特殊应用A3:Specific cycle 特殊循环EDM输入(shr)EDM描写显示结果设置工作表直接执行B1:EDM importB2:EDM description B3:resultB4:
6、settings tables*B5:direct exec*第7页/共48页第八页，共48页。Materials 材料(cilio)配对Application 应用种类Cycle 外形加工循环方式A1:General表面(biomin)光洁度孔穴(kngxu)的深度铜公的长度铜公半径（只用于钻孔和冲头）火花位加工过程次数外形一个加工过程的几个铜公选用最小的火花位Priorities 优化选择冲油选择主轴旋转第8页/共48页第九页，共48页。A2:Specific application Cavity type 孔穴(kngxu)类型Angle 孔的锥度角（只用锥形和尖角）Max.fronta
7、l surface area 铜公前端面积A3:Specific cycle第9页/共48页第十页，共48页。B1:EDM importB2:To See A1+A2+A3B3:Result调节每个过程(guchng)的最大和最小的放电条件孔的侧边(c bin)尺寸修正孔的深度(shnd)修正第10页/共48页第十一页，共48页。B4:Settings tablesProtection保护策略(cl)设置第11页/共48页第十二页，共48页。6):规准次序(cx)描术 本步骤(bzhu)是为已给工作的一个或几个工件上的一个孔自动生成ISO程序Default sequence generatio
8、n默认加工次序(cx)产生Sorting by machining pass 由加工过程顺序生成 的 次序种类Sorting by shape由加工外形生成的次序种类CompleteFrom line为工作履行准备而生成ISO程序从次序行生成ISO程序第12页/共48页第十三页，共48页。Sequence step次序(cx)向导过滤(gul)向导次序标题(biot)/结尾ISO编辑行图形模拟剪切拷贝粘贴删除插入移动移动第13页/共48页第十四页，共48页。7):ISO程序(chngx)描术Inputting of programsProgram managementA:对程序进行(jnxng
9、)修改B:对程序管理 删除(shnch)复制 重命名程序输入程序执行剪切拷贝粘贴不做重做到顶到底寻找第14页/共48页第十五页，共48页。5：执行(zhxng)界面1）：配置(pizh)描术A：CURRENT POSITIONS 当前位置B：BLK MODE 单段模式(msh)C：EXECUTION MODE 执行模式(msh)D：CONTOURING 轮廓E：CHECKING IN NO-SPARKING MODE 没有放电状态的检查F：N0-SPARKING MODE OPTIONS 没有放电状态的选件第15页/共48页第十六页，共48页。电解液管理(gunl)手动移动(ydng)工作(g
10、ngzu)描术中断工作电解液管理手动移动工作描术2）：放电间隙描术第16页/共48页第十七页，共48页。电解液管理(gunl)手动移动(ydng)工作(gngzu)描术3）：放电跟踪描术 显示ISO程序，放电 规准，座标和工作进 程等第17页/共48页第十八页，共48页。显示(xinsh)ISO程序4）：图形(txng)跟踪描术第18页/共48页第十九页，共48页。工作(gngzu)描术5）：历史记录第19页/共48页第二十页，共48页。6：文件(wnjin)界面1）：工作描术 这是为管理(gunl)机器的工作清单显示(xinsh)准备第20页/共48页第二十一页，共48页。显示(xinsh)
11、2）：工作模型(mxng)描术 这是为管理机器的工作模型(mxng)清单第21页/共48页第二十二页，共48页。3）：资源管理器追加(zhuji)目录第22页/共48页第二十三页，共48页。7：参数(cnsh)界面1）：机床(jchung)参数设定A：轴参数1_mm_in：距里单位2_manual_lowspeed(%)手动低速3_manual_medspeed(%)手动中速4_manual_highspeed(%)手动高速5_manual_protspeed(%)保护较小时手动高速6_DR_speed(mm/min)：空运行速度(sd)7_LukQck：快速润滑8_security_plan
12、mm)：Z轴安全高度9_Caxis_speed(Deg/min)：C轴旋转速度(sd)11_Dec_Caxis(10_3Deg)：C轴的偏移第23页/共48页第二十四页，共48页。B：油箱和测量1_Tchg_TankHeight(mm)：自动换刀允许的油箱高度(god)2_Pchg_TankHeight(mm)：自动换工件允许的油箱高度(god)3_Bmes_Speed(mm/min)：测量之间的速度4_F(mm/min)：测量中的速度5_Q(mm)：测量的误差6_Rball(mm)：测量球的半径7_Rtool(mm)：基准球的半径8_Meas_final_POS(mm)：测量后回退的距里C
13、工具（铜公）1_Tchg_Man_ZPos(mm)：手动交换电极时 Z轴位值2_Tchg_Dclspd(mm/min)：自动换电极时抓夹头的轴运动速度3_TestGripper：电极交换时激活夹子状态(zhungti)测试D：辅助功能1_Logical_Input：此参数与外设有关（输入信号(xnho)用M78检测）2_Timer_Impuls(us)：此参数与外设有关（输出信号(xnho)用M80_M83 命令）E :一般 1_MC_Name :机床名称 2_ExecutionAutoRestart:自动重起动第24页/共48页第二十五页，共48页。F：工件1_Pchg_Zman(mm)：
14、手动交换工件时 Z轴位值2_Nb_chucks：夹头数目3_ChuckX1(mm)：1号夹头的X位置4_ChuckY1(mm)：1号夹头的Y位置5_ChuckZ1(mm)：1号夹头的Z位置6_ChuckX2(mm)：2号夹头的X位置7_ChuckY2(mm)：2号夹头的Y位置8_ChuckZ2(mm)：2号夹头的Z位置9_ChuckX3(mm)：3号夹头的X位置10_ChuckY3(mm)：3号夹头的Y位置11_ChuckZ3(mm)：3号夹头的Z位置12_ChuckX4(mm)：4号夹头的X位置13_ChuckY4(mm)：4号夹头的Y位置14_ChuckZ4(mm)：4号夹头的Z位置15_
15、HDiel_0_Fixture(mm)：为装备(zhungbi)0平面电解液叠加的高度16_Hdiel_0_chuck1(mm)：为夹头1的0平面电解液叠加的高度17_Hdiel_0_chuck1(mm)：为夹头2的0平面电解液叠加的高度18_Hdiel_0_chuck1(mm)：为夹头3的0平面电解液叠加的高度19_Hdiel_0_chuck1(mm)：为夹头4的0平面电解液叠加的高度20_RobSwivel：自动换工件的等待时间第25页/共48页第二十六页，共48页。2）：接口(ji ku)参数设置A：配置(pizh)1_Lang：语言选择2_Date：日期3_Time：时间B：显示1_c
16、oord_prep：从准备模式 弹出当前位值的窗口2_coord_exec：从执行(zhxng)模式 弹出当前位值的窗口3_coord_file：从文件模式 弹出当前位值的窗口4_coord_param：从参数模式 弹出当前位值的窗口5_coord_serv：从服务模式 弹出当前位值的窗口6_HistMsg_MaxNb：错误信息显示最大数7_ExeHistoMaxNb：执行信息显示最大数第26页/共48页第二十七页，共48页。C：准备1_SurfFinish_Unit：表面光洁度的单位2_FD(mm)：循环开始点和加工起始(q sh)点默认的距离3_Palettprio：优先改变参数4_ISO
17、chkltems：检查所有元素生成ISO程序5_ISO_chkfinorder：检查加工顺序生成ISO程序6_ISO_Flushon_AtStart：在ISO程序开始生成冲油7_ISO_Flushoff_AtEnd：在ISO程序结束关掉冲油8_ISO_TankEmpty_AtEnd：在ISO程序结束关掉上油9_ISO_UnloadTool_AtEnd：在ISO程序结束卸掉电极10_ISO_UnloadPallet_AtEnd：在ISO程序结卸掉托盘11_Cavity_Prg_type：孔的设计的类型12_PrepExecCoherencecheck：检查准备和执行是否一致第27页/共48页第
18、二十八页，共48页。D：PC 准备(zhnbi)参数1_Machine_type：机床类型2_mm_inch：距离的单位3_Caxis：C轴选项4_Pmax：最大的功率5_Tools_MaxNb：刀库最大刀数30_chuck_1_X(mm)：第1个夹头的X位值31_chuck_1_Y(mm)：第1个夹头的Y位值32_chuck_1_Z(mm)：第1个夹头的Z位值33_chuck_2_X(mm)：第2个夹头的X位值34_chuck_2_Y(mm)：第2个夹头的Y位值35_chuck_2_Z(mm)：第2个夹头的Z位值36_chuck_3_X(mm)：第3个夹头的X位值37_chuck_3_Y(m
19、m)：第3个夹头的Y位值38_chuck_3_Z(mm)：第3个夹头的Z位值39_chuck_4_X(mm)：第4个夹头的X位值40_chuck_4_Y(mm)：第4个夹头的Y位值41_chuck_4_Z(mm)：第4个夹头的Z位值6_Pallets_MaxNb：托盘中最大位数7_MultiCav：多孔加工(ji gng)选件8_Chucks_Number：夹头号码9_KHM：KHM选件20_UserPathOnPC：默认的用户目录第28页/共48页第二十九页，共48页。3）：设置(shzh)第29页/共48页第三十页，共48页。A：选件1_MultiCav：多孔加工(ji gng)选件 2_
20、Tchg_Lin：线型交换刀库3_Tchg_Rot_1：旋转刀库 4_Tchg_Rot_2：旋转工件库5_Tchg_Rot_nb_plates：旋转工件数 6_Tchg_Rob：电极交换机器人B：刀库调整1_TMaxNb_InMag：刀库中最大位值的序号 2_Tchg_Dclspd(mm/min)：交换电极时轴移动速度3_Tchg_ZhighPos(mm)：电极交换时释放电极的Z轴的位值4_Tchg_ZintPos(mm)：自动电极交换的Z轴的位值5_Tchg_ZchgPos(mm)：自动电极交换时，Z轴的位值6_Tchg_CchgPos(Deg)：自动电极交换的C轴的位值7_Tchg_XRT
21、CEscPos(mm)：RTC在自动工具交换中取消时X的位值8_Tchg_ZDclLen(mm)：在自动工具交换中夹头准确拿起工具时减速的距离9_TestGripper：在工具交换(RTC)过程中夹子状态测试(csh)是否激活10_Tchg_StdX1(mm)：LTC刀库1的X位值11_Tchg_StdY1(mm)：LTC刀库1的Y位值12_Tchg_StdX2(mm)：LTC刀库2的X位值13_Tchg_StdY2(mm)：LTC刀库2的Y位值第30页/共48页第三十一页，共48页。14_Tchg_StdX3(mm)：LTC刀库3的X位值 15_Tchg_StdY3(mm)：LTC刀库3的Y
22、位值16_Tchg_StdX4(mm)：LTC刀库4的X位值 17_Tchg_StdY4(mm)：LTC刀库4的Y位值18_Tchg_StdX5(mm)：LTC刀库5的X位值 19_Tchg_StdY5(mm)：LTC刀库5的Y位值20_Tchg_StdX6(mm)：LTC刀库6的X位值 21_Tchg_StdY6(mm)：LTC刀库6的Y位值22_Tchuck_Rob：工具夹头被机械手命令23_RTC_security：RTC旋转臂移到准确位置(wi zhi)40_PalMaxNb_InMag：工件托盘刀库中最大位置(wi zhi)的序号41_X_Pos_change_Piece_Auto(
23、mm)：自动工件交换的X的位置(wi zhi)42_Y_Pos_change_Piece_Auto(mm)：自动工件交换的Y的位置(wi zhi)43_Z_Pos_change_Piece_Auto(mm)：自动工件交换的Z的位置(wi zhi)44_FillTank_PA1：第1工件交换充液45_FillTank_PA2：第2工件交换充液46_FillTank_PA3：第3工件交换充液47_FillTank_PA4：第4工件交换充液48_NbRobChucks：机械手管理的夹头的序号49_Chuck_PA_1：夹头上的托盘1管理(0=从外部得到的命令，1=从PMC得到的命令)50_Chuck
24、PA_2：夹头上的托盘2管理(0=从外部得到的命令，1=从PMC得到的命令)51_Chuck_PA_3：夹头上的托盘3管理(0=从外部得到的命令，1=从PMC得到的命令)52_Chuck_PA_4：夹头上的托盘4管理(0=从外部得到的命令，1=从PMC得到的命令)53_CmdSys：在工件或托盘已经安装的情况下，发送命令给机械手的选项60_Robot_ActivityEnd_wait(s)：Robot激活到结束的等待时间第31页/共48页第三十二页，共48页。C：轴的调整1_EndTrav_Xm(10-6)：X负方向软限位 2_EndTrav_Ym(10-6)：Y负方向软限位3_EndTra
25、v_Zm(10-6)：Z负方向软限位 4_EndTrav_Xp(10-6)：X正方向软限位5_EndTrav_Yp(10-6)：Y正方向软限位 6_EndTrav_Zp(10-6)：Z正方向软限位7_MachPosRef_X：X轴基准点情况(qngkung)显示 8_MachPosRef_Y：Y轴基准点情况(qngkung)显示9_MachPosRef_Z：Z轴基准点情况(qngkung)显示 10_MachPosRef_C：C轴基准点情况(qngkung)显示D：油槽的调整1_Tank_MinHeight(mm)：油槽注油最小高度 2_Tank_Offset(mm)：油槽油面补偿高度3_Ta
26、nk_Pos_Int(mm)：油槽位置的容许(rngx)区间4_Prm_DieLevelRegSysrem(mm)：油槽中油量的调接系统E：HMI配置1_CNC_ISO_Buf_Size(Ko)：CNC中ISO程序(chngx)缓存大小F：机床识别1_MC_Type：机床类型2_MC_SerialNb：机床串号3_MC_CabSerialNb：电柜串号第32页/共48页第三十三页，共48页。G：EDM参数1_Switch：机床开关 2_OptioP：材料选件3_Optio2P：材料选项 4_NUP：机床功率单元的数量5_NUH：机床高压单元的数量 6_Config1(cm/s2)：最大的加工加
27、速度7_Config2(mm/s)：最大的加工速度 8_Config4：PILOT配置9_Config5(ms)：没有(mi yu)C轴预期的加速度0.25m/s210_Config15(ms)：没有(mi yu)C轴预期的加速度0.5m/s211_Config16(ms)：没有(mi yu)C轴预期的加速度0.75m/s212_Config17(ms)：没有(mi yu)C轴预期的加速度1m/s213_Config18(ms)：没有(mi yu)C轴预期的加速度1.25m/s214_Config19(ms)：没有(mi yu)C轴预期的加速度1.5m/s215_Config20(ms)：没有
28、mi yu)C轴预期的加速度1.75m/s216_Config21(ms)：没有(mi yu)C轴预期的加速度2m/s217_Config7(ms)：有C轴预期的加速度0.25m/s218_Config8(ms)：有C轴预期的加速度0.5m/s219_Config9(ms)：有C轴预期的加速度0.75m/s220_Config10(ms)：有C轴预期的加速度1m/s221_Config11(ms)：有C轴预期的加速度1.25m/s222_Config12(ms)：有C轴预期的加速度1.5m/s223_Config13(ms)：有C轴预期的加速度1.75m/s224_Config14(ms)：
29、有C轴预期的加速度2m/s225_Config6(cm/s2)：GAV最大的加工加速度第33页/共48页第三十四页，共48页。8：服务(fw)界面1）：机床(jchung)描术电解液管理(gunl)手动移动执行记录机床使用统计显示机床当前状态和偏移，统计结果第34页/共48页第三十五页，共48页。2）：ISO变量(binling)描术用于程序(chngx)中的ISO变量的定义1-33号：only read100153 号：read/write 但程序结束(jish)就丢失100153号：read/write 但程序结束不丢失第35页/共48页第三十六页，共48页。3）：工艺(gngy)描术用于
30、管理(gunl)工艺表输入(shr)显示生成修改删除输出电极缩小量帮助第36页/共48页第三十七页，共48页。4）：管理者描术使用者管理(gunl)的界面更该密码(m m)备份(bi fn)恢复软件选件版本第37页/共48页第三十八页，共48页。5）：输入(shr)/输出描术用于显示机床的输入(shr)，输出状态，并可修改输出状态第38页/共48页第三十九页，共48页。6）：连接(linji)描术用于配置(pizh)e-connecT 表以发信息给移动手机或网络internet车间(chjin)内连接以便管理第39页/共48页第四十页，共48页。7）：Charmilles售后服务第40页/共4
31、8页第四十一页，共48页。三：ISO代码(di m)介绍1：G代码清单(qngdn)和功能1）：G00（Positioning）快速定位2）：G01（Linear interpolation）直线插值3）：G02（Clockwise circular interpolation）顺园弧插值4）：G03（Counter Clockwise circular interpolation）逆园弧插值5）：G04（Pause）中断延时6）：G43（Activate tools offset）激活刀具补偿7）：G49（Cancel tools offset）取消刀具补偿8）：G53（Positionin
32、g in machine referential）移位机器参考点9）：G65（Calling up of Sub_program）调用子程序10）：G66（Modal Calling up of Sub_program）行式的调用子程序11）：G67（Cancel Modal Calling up of Sub_program）取消行式的调用子程序12）：G90（Absolute coordinates mode）绝对座标13）：G91（Relative coordinates mode）相对(xingdu)座标14）：G100（Generalized machining）一般加工15）：G1
33、01（DWON machining）DWON加工16）：G102（DWON ORB machining）DWON/ORB 加工第41页/共48页第四十二页，共48页。17）：G103（DWON EXPAN machining）DWON/EXPAN 加工(ji gng)18）：G104（ISOGAP machining）ISOGAP 加工(ji gng)19）：G105（CYLINDER machining）CYLINDER 加工(ji gng)20）：G107（Usinage DIAG）DIAG 加工(ji gng)21）：G108（HELIC machining）HELIC 加工(ji gn
34、g)22）：G109（TRAJ machining）TRAJ 加工(ji gng)23）：G111（ANGUL machining）ANGUL 加工(ji gng)24）：G130（Edge measuring）碰边测量25）：G131（Reference Ball）基准球测量26）：G132（Tool alignment）工具校面27）：G133（Measuring of offset of a tool）测量工具偏移28）：G134（Centering in a cavity）孔中心测量29）：G135（Part alignment,start at top）工件校面30）：G136（Ex
35、ternal centering XYIJ）测量工件外中心31）：G137（Corner and part alignment）测量工件角32）：G147（Positioning on X/Y above the reference ball）X/Y定位到在基准球上33）：G148（Positioning of cavity and initialization of referential）定位到和初始化孔的参考点34）：G149（Cancel cavity referential）取消孔的参考点35）：G150（Positioning of part referential）定位到工件的参
36、考点第42页/共48页第四十三页，共48页。36）：G151（Absolute movement of Tank）油槽的绝对移动37）：G152（Relative movement of Tank）油槽的相对(xingdu)移动38）：G200（Sequence line marker）次序线的标记2：M代码清单(qngdn)和功能1）：M00（Unconditional stop）无条件停止2）：M01（Optional stop）有条件停止3）：M02（End of program）程序结束4）：M03（SPIN Clockwise）主轴顺时针旋转5）：M04（SPIN counter-c
37、lockwise）主轴逆时针旋转6）：M05（Exit SPIN mode）退出主轴旋转7）：M06（Tool change）工具交换8）：M08（Enable flushing）激活冲油9）：M09（Disable flushing）禁止冲油10）：M13（Blocking of C axis brake）锁定C轴抱闸11）：M14（Releasing of C axis brake）松开(sn ki)C轴抱闸12）：M16（Manual tool change）手动电极交换13）：M17（Placing of changer in rest position）交换工具放在休息位置14）：M
38、22（Work tank filling）油槽冲油15）：M23（Work tank emptying）油槽清空第43页/共48页第四十四页，共48页。16）：M30（End of program）程序结束17）：M55（Disable circulation pump）禁止循环泵18）：M60（Part change）工件交换19）：M61（Manual Part change）手动工件交换20）：M70（Selection of type of flushing）选择冲油类型21）：M72（Enable multi-cavity flushing）激活多孔冲油22）：M73（Stop mu
39、lti-cavity flushing）停止多孔冲油23）：M74（Enable additional stored output）另储的输出有效24）：M75（Disable additional stored output）另储的输出无效25）：M76（Enable additional pulsed output）另外脉冲的输出有效26）：M77（Enable additional output with wait for acknowledgement）另外的输出有待承认27）：M78（Wait for additional input）等待另外的输入28）：M80（Pulsed ou
40、tput 1 generation）脉冲输出1生成(shn chn)29）：M81（Pulsed output 2 generation）脉冲输出2生成(shn chn)30）：M82（Pulsed output 3 generation）脉冲输出3生成(shn chn)31）：M83（Pulsed output 4 generation）脉冲输出4生成(shn chn)32）：M87（Enable stored output 1）使能够储存输出133）：M88（Enable stored output 2）使能够储存输出234）：M89（Enable stored output 3）使能够储
41、存输出335）：M90（Enable stored output 4）使能够储存输出4第44页/共48页第四十五页，共48页。36）：M91（Authorization of remote alarm）远程报警的授权37）：M92（Forbidding of remote alarm）禁止远程报警38）：M93（Enable remote alarm）使能够远程报警39）：M94（Stop remote alarm）停止远程报警40）：M98（Calling up of sub-program）调用子程序41）：M99（End of sub-program）子程序结束42）：M160（LTC-
42、Rack advance）LTC 架向前43）：M161（LTC-Rack retraction）LTC 架回退44）：M182（RTC：Reference taking）RTC找基准(jzhn)45）：M183（RTC：Tray rotation）RTC托盘旋转46）：M184（RTC：Arm raising）RTC臂升起47）：M185（RTC：Arm lowering）RTC臂降下48）：M186（RTC：Rotation of arm towards the tray）RTC臂旋向托盘49）：M187（RTC：Rotation of arm towards the spindle）RT
43、C臂旋向Spindle50）：M188（RTC：Arm advance）RTC臂向前51）：M189（RTC：Arm retraction）RTC臂回退52）：M193（RTC：Gripper opening）RTC 夹子打开53）：M194（RTC：Gripper closing）RTC 夹子合上54）：M195（RTC：Loading of parameters）RTC调入参数第45页/共48页第四十六页，共48页。1:STAR MACHINE2:PRESS“SERVICE”3:PRESS “ADMINISTRATOR”4:PRESS “MACHINE SETTER”OR “SERVICE
44、5:INPUT “CT”OR “CT TB”简单(jindn)操作流程6:BACK TO MAIN MENU7:JOB TO PREPARE Input “D-JOB”8:EXECATION input“D-job”9:PART input description Data10:EDM input description Data11:The end of description data press“RESULT”第46页/共48页第四十七页，共48页。12:PRESS“SET TABLE”13:BACK TO“PART”14:DO“PART MEASURE”15:SELECTION MEASURE METHOD EXCEPLE“EDGE”16:INPUT“X,Y,Z”17:PRESS“NEXT”18:MEASURE DOING19:BACK TO“EDM SETTING TABLE20:PRESS“DIRECT EXEC21:STAR DOING CUT注:只有D-JOB才能(cinng)DIRECT EXEC 其它要进入EXEC界面第47页/共48页第四十八页，共48页。
