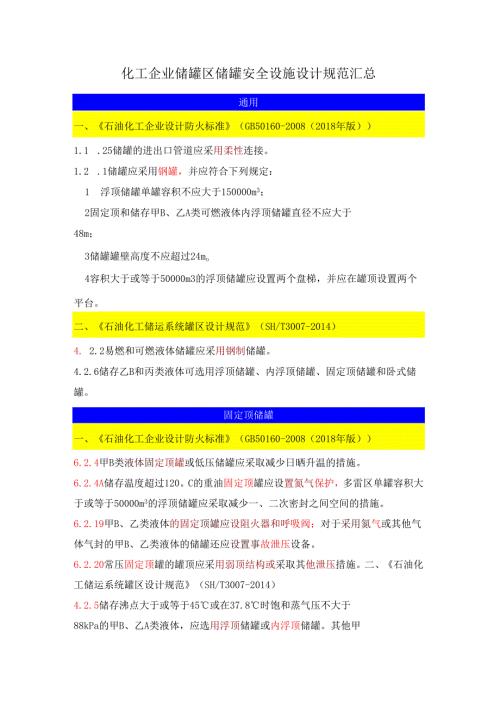

1、化工企业储罐区储罐安全设施设计规范汇总通用一、石油化工企业设计防火标准（GB50160-2008（2018年版）1.1 .25储罐的进出口管道应采用柔性连接。1.2 .1储罐应采用钢罐，并应符合下列规定：1 浮顶储罐单罐容积不应大于150000m3；2固定顶和储存甲B、乙A类可燃液体内浮顶储罐直径不应大于48m；3储罐罐壁高度不应超过24mo4容积大于或等于50000m3的浮顶储罐应设置两个盘梯，并应在罐顶设置两个平台。二、石油化工储运系统罐区设计规范（SH/T3007-2014）4. 2.2易燃和可燃液体储罐应采用钢制储罐。4.2.6储存乙B和丙类液体可选用浮顶储罐、内浮顶储罐、固定顶储罐和
2、卧式储罐。固定顶储罐一、石油化工企业设计防火标准（GB50160-2008（2018年版）6.2.4甲B类液体固定顶罐或低压储罐应采取减少日晒升温的措施。6.2.4A储存温度超过120。C的重油固定顶罐应设置氮气保护，多雷区单罐容积大于或等于50000m3的浮顶储罐应采取减少一、二次密封之间空间的措施。6.2.19甲B、乙类液体的固定顶罐应设阻火器和呼吸阀；对于采用氮气或其他气体气封的甲B、乙类液体的储罐还应设置事故泄压设备。6.2.20常压固定顶罐的罐顶应采用弱顶结构或采取其他泄压措施。二、石油化工储运系统罐区设计规范（SH/T3007-2014）4.2.5储存沸点大于或等于45或在37.8
3、时饱和蒸气压不大于88kPa的甲B、乙A类液体，应选用浮顶储罐或内浮顶储罐。其他甲B、乙A类液体化工品有特殊储存需要时，可以选用固定顶储罐、低压储罐和容量小于或等于100m3的卧式储罐，但应采取下列措施之一：设置氮气或其他惰性气体密封保护系统，密闭收集处理罐内排出的气体；设置氮气或其他惰性气体密封保护系统，控制储存温度低于液体闪点5及以下。4.2.10储存I、11级毒性的甲B、乙A类液体储罐不应大于100OOm3,且应设置氮气或其他惰性气体密封保护系统。5. 1.3下列储罐通向大气的通气管上应设呼吸阀：a）储存甲B、乙类液体的固定顶储罐和地上卧式储罐；b）采用氮气或其他惰性气体密封保护系统的储
4、罐。5.1. 5采用氮气或其他惰性气体密封保护系统的储罐应设事故泄压设备，并应符合下列规定：a）事故泄压设备的开启压力应高于呼吸阀的排气压力并应小于或等于储罐的设计正压力；b）事故泄压设备应满足氮封或其他惰性气体密封管道系统或呼吸阀出现故障时保障储罐安全的通气需要；c）事故泄压设备可直接通向大气；d）事故泄压设备宜选用直径不小于DN500的紧急放空人孔盖或呼吸人孔。5.1.9下列储罐通向大气的通气管或呼吸阀上应安装阻火器：a）储存甲B、乙、丙A类液体的固定顶储罐和地上卧式储罐；b）储存甲B、乙类液体的覆土卧式储罐；c）采用氮气或其他惰性气体密封保护系统的储罐；三、泡沫灭火系统技术标准（GB50
5、151-2021）3.6. 1低倍数泡沫产生器应符合下列规定：1固定顶储罐、内浮顶储罐应选用立式泡沫产生器；4.1.2储罐区低倍数泡沫灭火系统的选择应符合下列规定：1非水溶性甲、乙、丙类液体固定顶储罐，可选用液上喷射系统，条件适宜时也可选用液下喷射系统；2水溶性甲、乙、丙类液体和其他对普通泡沫有破坏作用的甲、乙、丙类液体固定顶储罐，应选用液上喷射系统；4非水溶性液体外浮顶储罐、内浮顶储罐、直径大于18m的固定顶储罐及水溶性甲、乙、丙类液体立式储罐，不得选用泡沫炮作为主要灭火设施；5高度大于7m或直径大于9m的固定顶储罐，不得选用泡沫枪作为主要灭火设施。浮顶储罐一、石油化工企业设计防火标准（GB
6、50160-2008（2018年版）6.2.2储存甲B、乙A类的液体应选用金属浮舱式的浮顶或内浮顶罐。对于有特殊要求的物料或储罐容积小于或等于200m3的储罐，在采取相应安全措施后可选用其他型式的储罐。浮盘应根据可燃液体物性和材质强度进行选用，并应符合下列规定：1当单罐容积小于或等于5000m3的内浮顶储罐采用易熔材料制作的浮盘时，应设置氮气保护等安全措施；2单罐容积大于5000m3的内浮顶储罐应采用钢制单盘或双盘式浮顶；3单罐容积大于或等于50000m3的浮顶储罐应采用钢制双盘式浮顶。6.2.4A储存温度超过120。C的重油固定顶罐应设置氮气保护，多雷区单罐容积大于或等于50000m3的浮顶
7、储罐应采取减少一、二次密封之间空间的措施。二、石油化工储运系统罐区设计规范（SH/T3007-2014）4.2.5储存沸点大于或等于45或在37.8时饱和蒸气压不大于88kPa的甲B、乙A类液体，应选用浮顶储罐或内浮顶储罐。其他甲B、乙A类液体化工品有特殊储存需要时，可以选用固定顶储罐、低压储罐和容量小于或等于100m3的卧式储罐，但应采取下列措施之一：设置氮气或其他惰性气体密封保护系统，密闭收集处理罐内排出的气体；设置氮气或其他惰性气体密封保护系统，控制储存温度低于液体闪点5及以下。4.2.9内浮顶储罐的内浮顶选用应符合下列规定：a）应采用金属内浮顶，且不得采用浅盘式或敞口隔舱式内浮顶；b）
8、储存I、11级毒性液体的内浮顶储罐和直径大于40m的甲B、乙A类液体内浮顶储罐，不得采用易熔材料制作的内浮顶；c）直径大于48m的内浮顶储罐，应选用钢制单盘式或双盘式内浮顶。4.2.10储存I、11级毒性的甲B、乙A类液体储罐不应大于100OOm3,且应设置氮气或其他惰性气体密封保护系统。5.1.5采用氮气或其他惰性气体密封保护系统的储罐应设事故泄压设备，并应符合下列规定：a）事故泄压设备的开启压力应高于呼吸阀的排气压力并应小于或等于储罐的设计正压力；b）事故泄压设备应满足氮封或其他惰性气体密封管道系统或呼吸阀出现故障时保障储罐安全的通气需要；c）事故泄压设备可直接通向大气；d）事故泄压设备宜
9、选用直径不小于DN500的紧急放空人孔盖或呼吸人孔。5.1.9下列储罐通向大气的通气管或呼吸阀上应安装阻火器：d）内浮顶储罐罐顶中央通气管。三、泡沫灭火系统技术标准（GB50151-2021）3.6. 1低倍数泡沫产生器应符合下列规定：1固定顶储罐、内浮顶储罐应选用立式泡沫产生器；2外浮顶储罐宜选用与泡沫导流罩匹配的立式泡沫产生器，并不得设置密封玻璃，当采用横式泡沫产生器时，其吸气口应为圆形；4.1.2储罐区低倍数泡沫灭火系统的选择应符合下列规定：3外浮顶和内浮顶储罐应选用液上喷射系统；4非水溶性液体外浮顶储罐、内浮顶储罐、直径大于18m的固定顶储罐及水溶性甲、乙、丙类液体立式储罐，不得选用泡沫炮作为主要灭火设施；
