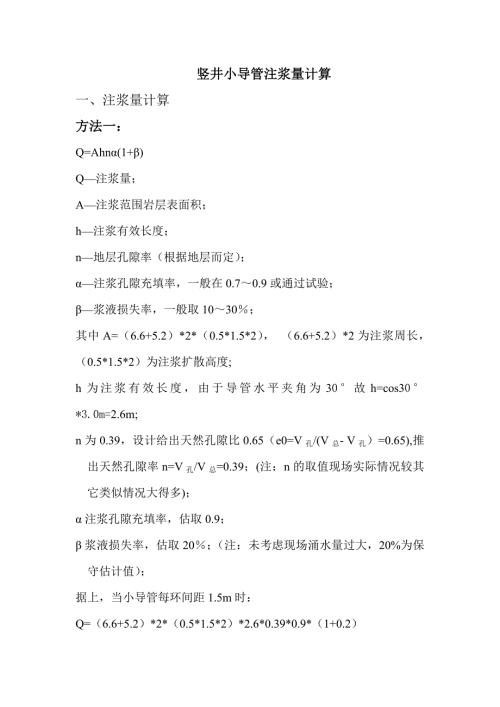

1、竖井小导管注浆量计算一、注浆量计算方法一：Q=Ahn(1+)Q注浆量；A注浆范围岩层表面积；h注浆有效长度；n地层孔隙率（根据地层而定）；注浆孔隙充填率，一般在0.70.9或通过试验；浆液损失率，一般取1030；其中A=（6.6+5.2）*2*（0.5*1.5*2）， （6.6+5.2）*2为注浆周长，（0.5*1.5*2）为注浆扩散高度;h为注浆有效长度，由于导管水平夹角为30故h=cos30*3.0m=2.6m;n为0.39，设计给出天然孔隙比0.65（e0=V孔/(V总- V孔）=0.65),推出天然孔隙率n=V孔/V总=0.39；(注：n的取值现场实际情况较其它类似情况大得多)；注浆孔
2、隙充填率，估取0.9；浆液损失率，估取20；（注：未考虑现场涌水量过大，20%为保守估计值）；据上，当小导管每环间距1.5m时：Q=（6.6+5.2）*2*（0.5*1.5*2）*2.6*0.39*0.9*（1+0.2） =38.76m3 则每延米注浆量Q=38.76/1.5=25.84m3故总的注浆量Qm=13.635*25.84=352.33m3(13.635m为图纸注浆范围)方法二（参照横通道小导管注浆计算原理，即按总量计算注浆量）：每环注浆总量：Q=S*G*L = (8.0*6.6-5.2*3.8) *0.39*3.0 =38.656m3S注浆扩散范围面积（扩散范围暂为0.7m）；G岩
3、体孔隙率（根据孔隙比换算成孔隙率）,本围岩孔隙率较大，暂取较小值39%。L导管有效长度,m，为 3.0m；则每延米注浆量Q=38.656/1.5 =25.77m3故总的注浆量Qm=13.635*25.77=351.37m3(13.635m为图纸注浆范围)二、水泥-水玻璃双液计算竖井注浆为水泥-水玻璃双液，体积配合比根据实际需要现场调配，其依据是根据文献山东交通科技（见附件）一书总第一百六十九期（2004年12月）对隧道注浆（水泥-水玻璃双浆液）的探讨，现场体积配合比根据实际调配为1：0.5（水泥浆：水玻璃），水泥浆重量比为1：1(水泥：水)。水泥浆密度为1.52g/m3,水玻璃密度为1.38g
4、/m3,计算如下：水泥总用量：Q=(351.37*1/1.5)*1.52*1/2=178.02t水玻璃总用量：=(351.37*0.5/1.5)*1.38161.63t横通道小导管注浆量计算根据隧道施工规范里的单孔注浆计算量是在很理想的情况下发生的，不能很好的反映实际情况，因为实际施工中因钻孔偏差或钻眼内的地质原因, 注浆液窜浆或跑浆经常出现,每个注浆管内的注浆 量很不均匀,因此理论单眼注浆量尚不能作为单孔 注浆的一个控制指标,应以整排小导管的理论推算 总量作为控制指标。故按整排小导管上下各0.5m 1m范围的岩土体内均已注浆填充考虑,应以下列公式估算注浆总量。 Q=(/360)(R+t)2-
5、R-t)2GL式中:Q注浆量,m3; 拱部小导管布设范围相对于圆心的角度; R小导管位置相对于圆心的半径; t浆液扩散半径,0.5m1m,本扩散半径暂取0.7m; L小导管有效长度,m，本管取3.0m; G岩体孔隙率,本围岩孔隙率较大，暂取较小值39%。据上，横通道小导管每环注浆计算如下：Q=（/360)(R+t)2-(R-t)2GL=3.14*47.156/360*(4.2+0.7)*(4.2+0.7)-(4.2-0.7)*(4.2-0.7)*0.39*3 +3.14*132.843/360*(1.45+0.7)*(1.45+0.7)-(1.45-0.7)*(1.45-0.7)*0.39*3=11.16m3则每延米注浆量Q=11.16/1.5 =7.44m3故总的注浆量Qm=33.206*7.44=247.05m3(33.206m为图纸注浆范围)
