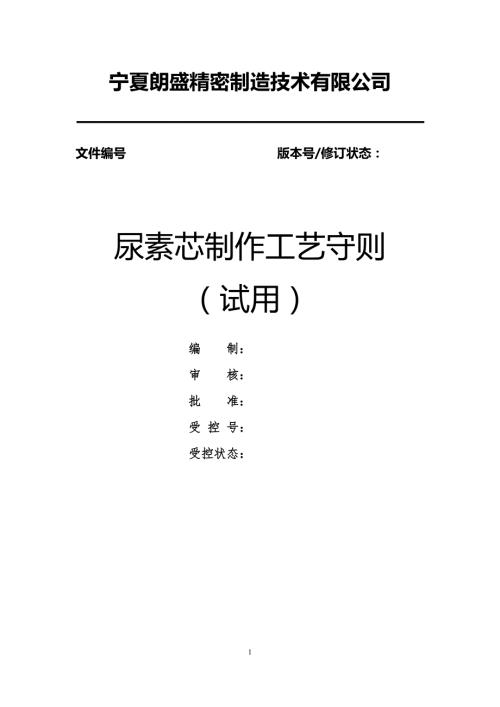

1、宁夏朗盛精密制造技术有限公司文件编号 版本号/修订状态：尿素芯制作工艺守则（试用）编 制： 审 核：批 准：受 控 号：受控状态：前 言本守则在原熔模铸造工艺操作规程（WYZZ-JS/WJ-12-2006）的基础上，参照相关标准制定。本守则对原规程进行了细化，使其更具有指导性。本标准由吴忠仪表宁夏朗盛精密制造技术有限公司技术部提出并归口。本标准由吴忠仪表宁夏朗盛精密制造技术有限公司技术部负责制定。原标准熔模铸造工艺操作规程（WYZZ-JS/WJ-12-2006）起草人：党李燕。本守则修订人：贾学山。本守则发布以后，原标准自行作废。低温蜡尿素芯制作工艺守则1 范围1.1本守则为低温蜡尿素芯制作过
2、程操作的一般性规定。1.2本守则是低温蜡尿素芯制作过程操作和技术检查的依据。1.3除守则程外，尚须执行每个精铸件的工艺。1.4本守则适用于精铸件的低温蜡尿素芯制作。1.5生产过程应遵守相关的安全操作要求。1.6生产过程中按要求佩戴劳保用品。2 尿素芯成型工艺流程 尿素芯成型工艺流程如下： 准备模具模具型腔刷分模剂熔化尿素浇注成型起模取芯修整尿素芯尿素芯自然风干。 尿素凝固 起模取芯模具型腔刷分 模剂向模具中浇注尿素熔化尿素准备模具尿素芯自然风干修整尿素芯3 尿素芯的制作过程3.1工作前的准备 在工作前保证原材料（尿素）充足，检查设备（煤气罐、煤气炉、不锈钢）能做正在工作，戴好劳动保护用品（口罩
3、围裙、手套）。3.2模具准备 在制芯之前一定要仔细检查模具，确保模具没有完好无缺，确保模具能够 正常使用后，在型腔内刷好分模剂，分模剂必须要涂刷均匀。分模剂采用100%变压油3.3熔化尿素芯 将尿素装在不锈钢锅中，放在煤气炉上进行熔化。加热至110时，尿素开始熔化，同时放出大量氨气。此时必须注意，不要升温过快、过高，以防止在放出氨气时尿素液发生飞溅，发生事故。当尿素全部熔化至化清后，此时温度不得超过150。 尿素化清 尿素化清后及时加入固体尿素进行降温，为避免尿素凝结在一起形成硬块，加入尿素时要不断快速均匀搅拌，当不锈钢中的尿素形成糊状时，温度约为130，此时即可进行浇注。 熔化尿素成糊状3
4、4浇注成型 将调成糊状的尿素注入预先涂好分模剂的型芯模内，浇注操作要先快后慢，待尿素全部注入模具中后，用不锈钢棒放在模具中搅拌一下，利于气体的排出。掌握好凝固时间，在周围已凝固，中间尚未凝固时，将料液倒出，此时取模。去除尿素芯中多余尿素 尿素凝固3.5起模取芯 起模时进用力要均匀，用木锤敲击模具两侧，以防尿素芯变形。对于分型面上的 尿素要进行清理，避免影响模具锁紧。3.6修整尿素芯 起模后对尿素芯上的毛刺、多肉、飞边及气孔要进行修整。对于表面缺陷过多，无法修补的缺陷，不得使用，进行报废。3.7干燥尿素芯 修好的尿素芯放置在干燥的地方进行自然风干。3.8 整理现场 当工作完成后要进行现场清理，
5、对于飞溅后凝固后的尿素要用铲子进行清理，模具使用后要摆放到指定位置，摆放要整齐，废气要确保关闭。4 制作尿素芯的工艺要点工序名称工艺要点对本序及后序影响措施1. 模具准备（1）模具内腔及分型面需光洁、平整（2）模具表面需光洁（3）模具锁紧机构需良好（1） 模具内腔不光洁必将导致浇注出来的尿素芯表面有缺陷内腔和分型面有残余尿素（2） 模具表面长期不光洁，模具将受损（3） 模具锁不紧必导致浇注出来的尿素芯飞边过大（4） 模具有缺陷，制出的尿素芯必有缺陷，修补也将造成工作量的增加 模具表面不光洁2.熔化尿素（1） 尿素熔化尿素时温度不得过高，温度控制在150以下（2） 尿素调成糊状时要不断快速、均匀
6、搅拌（1） 熔化尿素温度过高导致尿素发黄，从而导致尿素强度低，在受到蜡液冲压时容易被冲断（2） 尿素调成糊状搅拌不均匀将导致尿素液出现硬结，这些硬结注入模具中后形成的尿素芯表面将出现突起缺陷（3） 尿素搅拌不均匀尿素液容易溅起烫伤操作人员熔化尿素过高导致尿素芯发黄 熔化尿素温度合适3.浇注成型（1） 尿素浇注温度不得过高，温度控制在130左右（2） 浇注时模具温度不得过高，温度控制在40以下（1） 尿素浇注温度过高导致制出的尿素芯表面出现气泡缺陷（2） 浇注时温度过高将导致在模具不容易排气的地方出现气泡缺陷模具温度过高导致尿素表面出现气孔浇注温度过高导致尿素芯表面出现气孔4.涂刷分模剂时要均匀
7、1）在模具分型面、型腔涂刷分模剂要均匀稀薄（1）涂刷过少不易脱模（2）涂刷过多造成浪费5.起模取芯（1）起模用力均匀（2）为起模方便可使用木锤敲击模具，不可使用金属棒敲击模具。（1）用力过大尿素芯容易损坏（2）用金属棒敲击容易损坏模具 用木锤敲击模具6.修整尿素芯（1）起模后对尿素芯上的等缺陷用热补法进行修整。修整后的尿素芯需符合使用要求（1）尿素芯修补不完好将影响在蜡模中的使用需修补需修补附件：铸造中使用尿素芯的常用铸件阀体类型零（部）件图号零（部）件名称凸轮挠曲阀F21421-205-代号阀体F23421-205-代号阀体F24421-205-代号阀体F26421-205-代号阀体双座阀
8、3M23211-205-代号阀体3M23221-205-代号阀体3M23411-205-代号阀体3M23421-205-代号阀体3M23431-205-代号阀体3M24411-205-代号阀体3M24421-205-代号阀体3M24431-205-代号阀体快速式笼式调节阀M-AM07411-205阀体M-AM07421-205阀体M-AM07851-205阀体M-AM08851-205阀体M-AM21411-205阀体M-AM21421-205阀体M-AM21851-205阀体M-AM22411-205阀体M-AM22421-205阀体M-AM22851-205阀体M-AM23411-205阀
9、体M-AM23421-205阀体M-AM23851-205阀体M-AM24411-205阀体M-AM24421-205阀体M-AM24851-205阀体M-AM25411-205阀体M-AM25421-205阀体M-AM25851-205阀体M-AM26411-205阀体M-AM26421-205阀体M-AM26851-205阀体M-AM27411-205阀体M-AM27421-205阀体M-AM27851-205阀体快换式高压笼式调节阀M-AM21431-205阀体M-AM21451-205阀体M-AM21881-205阀体M-AM21891-205阀体M-AM23431-205阀体M-AM23451-205阀体M-AM23881-205阀体M-AM23891-205阀体M-AM24431-205阀体M-AM24451-205阀体M-AM24881-205阀体M-AM24891-205阀体波纹管笼式调节阀AWM22421-227支座AWM25421-227支座3P08411-205阀体3P08421-205阀体3P08431-205阀体3P21411-205阀体3P21421-205阀体3P21431-205阀体3P08411-205阀体6P08421-205阀体6P08431-205阀体6P21411-205阀体6P21421-205阀体6P21431-205阀体9
