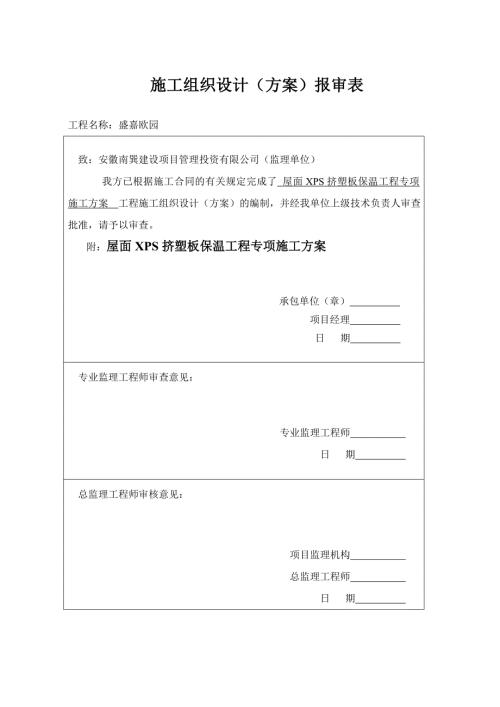

1、施工组织设计（方案）报审表工程名称：盛嘉欧园致：安徽南巽建设项目管理投资有限公司（监理单位）我方已根据施工合同的有关规定完成了 屋面XPS挤塑板保温工程专项施工方案 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：屋面XPS挤塑板保温工程专项施工方案 承包单位（章） 项目经理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 盛嘉欧园屋面保温专项施工方案合肥光太建筑安装工程有限公司2011年11月20日施工方案审批栏工程名称盛嘉欧园 建设单位安徽盛嘉置业有限公司监理单位安徽南巽建设项目管理投资有限
2、公司施工单位合肥光太建筑安装工程有限公司编制人审核技术部门签字： 日期：安全部门签字： 日期：总工审批签字： 日期：监理单位审批意见签字： 日期：目 录一、工程概况二、编制依据三、XPS挤塑保温板简介四、XPS挤塑保温板的性能特点五、施工准备六、保温的施工工艺七、保温工程的施工及细部节点处理八、保温工程施工质量控制措施九、保温工程施工安全控制措施十、保温工程施工安全控制措施十一、保温工程工期进度控制措施十二、保温工程质量验收及检验标准十三、细部节点的保温构造（附图）一、工程概况盛嘉欧园10#楼位于肥东县包公大道与金阳路交口，建筑总面积为4721.63;室内地坪标高0.000相当于吴淞绝对高程1
3、9.20米。本工程地上为18层，为两单元一梯三户塔式住宅，层高底层3.9米，其余层2.9米，属二类高层居住建筑；本工程由安徽盛嘉置业有限公司投资建设，安徽华盛国际建筑设计工程咨询有限公司设计，合肥光太建筑安装工程有限公司承建，安徽南巽建设项目管理投资有限公司监理。本工程开工日期为2011年2月10日，工程竣工日期为2012年6月20日，工程工期为490天，工程质量等级确保合格。本工程耐火等级地上二级；屋面防水等级为II级；结构形式钢筋混凝土剪力墙结构；抗震设防烈度为七度。设计耐久年限50年。 二、编制依据1、本保温施工方案依据盛嘉欧园工程项目设计文件中屋面保温系统要求编制。 2、本保温施工方案
4、的保温施工工艺、保温施工工法、质量验收等，依据以下标准编制：绝热用挤塑聚苯乙烯泡沫塑料GBT10801.2-2002 外墙外保温建筑构造（一）02J121-1屋面工程技术规范GB50345-2004夏热冬冷地区居住建筑节能设计标准JCJ1342001三、XPS挤塑保温板简介（一）、XPS挤塑保温板的简介XPS 保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板.它的学名为绝热用挤塑聚苯乙烯泡沫塑料（简称XPS),XPS具有完美的闭孔蜂窝结构，这种结构让XPS板有极低的吸水性（几乎不吸水）、低热
5、导系数、高抗压性、抗老化性（正常使用几乎无老化分解现象）。（二）、适用范围建筑物屋面保温、钢结构屋面、建筑物墙体保温、建筑物地面保湿、广场地面、地面冻胀控制、中央空调通风管道等。（三）、保温材料的选用1、材料选用A、保温主材：该项目屋面保温系统的保温材料选用合肥市兴旺保温材料有限公司的XPS挤塑板；屋面XPS挤塑板型号为：X250 180060045mm厚普通板。B、保温辅材：胶粘剂、抹面胶浆、耐碱网格布、锚栓等。C、执行绝热用挤塑聚苯乙烯泡沫塑料GBT10801.2-2002标准项目单位性能指标(带表皮)X150X200X250X300X350X400X450X500压缩强度kPa15020
6、0250300350400450500吸水率，浸水96h1.51.0透湿系数，231RH505ng/(m.s.Pa)3.53.02.0绝热性能热阻厚度25mm时平均温度10、25(K)/W0.890.830.930.86导热系数平均温度10、25W/(mK)0.0280.0300.0270.029尺寸稳定性702下，48h2.01.51.02、保温辅材：保温辅材包括胶粘剂、抹面胶浆、耐碱网格布、锚栓等，在该外墙外保温系统中构成粘接层和薄抹灰增强防护层。A、胶粘剂是保温系统中粘接层的组成材料。该产品现场加入一定比例的水，搅拌均匀即可使用，用于XPS保温板的粘贴。B、抹面胶浆是由高分子聚合物、无机
7、胶凝材料和填料等材料制成。薄抹在粘贴好的XPS保温板外表面，与耐碱网格布复合成增强防护层，具有很好的防水和透气性能，用以保证保温系统的机械强度和耐久性。 C、耐碱网格布是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，复合形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。D、锚栓是把保温板固定在基层墙体的专用连接件。通常包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分组成。其使用起稳固作用，确保保温系统的安全性。（四）、XPS挤塑保温板的优缺点1、XPS系统的优点：1)、XPS板具有致密的表层及闭孔结构内层。其导热系数大大低于同厚度的EPS，因此具有较EPS更好
8、的保温隔热性能。对同样的建筑物外墙，其使用厚度可小于其它类型的保温材料。2)、由于内层的闭孔结构。因此它具有良好的抗湿性，在潮湿的环境中，仍可保持良好的保温隔热性能；适用于冷库等对保温有特殊要求的建筑，也可用于外墙饰面材料为面砖或石材的建筑。2、XPS系统的缺点：1)、XPS板本身的强度较高，从而造成板材较脆，不易弯折，板上存在的应力时应力集中，容易使板材损坏、开裂。2)、透气性差，几乎不透气，如果板两侧的温差较大，湿度高很容易结露。3)、价格与EPS系统相比较高。4）、近34年才尝试性使用，国内尚无国家标准；欧美、韩国等保温技术先进国家尚无推广使用。5）、其结构的伸缩性差，受温度及湿度的变化
9、影响而变形、起鼓导致保温层脱落。6）、吸胶性差，粘结后破坏面为XPS板表面，粘结强度不够。四、XPS挤塑保温板的性能特点1、优良的保温隔热性具有高热阻、低线性、膨胀比低的特点，其结构的闭孔率达到了99%以上，形成真空层，避免空气流动散热，确保其保温性能的持久和稳定，相对于发泡聚氨酯80%的闭孔率，领先优势不言而喻。实践证明20mm厚的XPS挤塑保温板，其保温效果相当于50mm厚发泡聚苯乙烯，120mm厚水泥珍珠岩。因此本材料是目前建筑保温的最佳之选。2、卓越的高强度抗压性由于XPS板的特殊结构，其抗压强度极高、抗冲击性极强，根据XPS的不同型号及厚度其抗压强度达到150500Kpa以上，能承受
10、各系统地面荷载，广泛应用于地热工程、高速公路、机场跑道、广场地面、大型冷库及车内装饰保温等领域。3、优质的憎水、防潮性吸水率是衡量保温材料的一个重要参数。保温材料吸水后保温性能随之下降，在低温情况下，吸入的水极易结冰，破坏了保温材料的结构，从而使板材的抗压及保温性能下降。由于聚苯乙烯分子结构本身不吸水，板材分子结构稳定，无间隙，解决了其它材料漏水、渗透、结霜、冷凝等问题。4、质地轻、使用方便XPS板的完全闭孔式发泡化学结构与其蜂窝状物理结构，使其具有轻质、高强度的特性，便于切割、运输，且不易破损、安装方便。5、稳定性、防腐性好长时间的使用中，不老化、不分解、不产生有害物质，其化学性能极其稳定，
11、不会因吸水和腐蚀等导致降解，使其性能下降，在高温环境下仍能保持其优越的性能，根据有关资料介绍，XPS挤塑保温板即使使用3040年，仍能保持优异的性能，且不会发生分解或霉变，没有有毒物质的挥发。6、产品环保性能XPS板经国家有关部门检测起化学性能稳定，不挥发有害物质，对人体无害，生产原料采用环保型材料，不产生任何工业污染。该产品属环保型建材。五、施工准备1、材料准备保温材料应符合规定的质量要求，保温主材运到施工现场后，应提供相关的合格证、出厂检测报告等资料；并会同总建、监理等单位对进场材料取样送检、合格后使用。 2、技术准备施工前应了解设计文件和图纸，掌握施工中的细部构造及有关技术要求，做好技术
12、交底。3、屋面基层检查、验收（1）施工前，需确认前项工程已施工完成、预埋管件等已安装完毕。（2）找平层不得有酥松、起砂、起皮、空鼓现象。表面应平整。（3）如保温基层为防水层，应将已完工防水层打扫干净，施工基层做到平整、牢固、无油污、建渣和浮灰等。4、施工机具准备保温施工机具主要包括:电热丝切割器、开槽器、裁纸刀、螺丝刀、剪刀、钢据条、墨斗、棕刷、粗砂纸、电动搅拌器、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抹子、托线板、尺寸2m靠尺等。六、项目管理组织施工组织管理体系是实现防水施工正常运行的关键，为本项目保温工程保质保量完成，做到精心组织、合理安排。如下图：项目经理项目工长技术负责 质量管理
13、施工技术 施工人员班组 七、平屋面保温的施工工艺（倒置式屋面）1、屋面的施工工艺方法1）、屋面结构封顶后，先将基础地面清理干净同时将基础地面突起点做适当整平，为防水层施工做前置作业工程。如有结构找坡则找坡完成后再整理基础地面。2）、屋面防水层施工。3）、防水层施工完后对防水层做检查确认无异后，可以开始铺XPS.XPS本身膨胀性极低(无)，基本上不需要留伸缩缝，直接板接板铺设。遇到屋突处将XPS做适当切割后铺设。一般而言 XPS与防水层之间是不需要做任何贴合处理，如果为了避免JJL XPS在后续施工过程中发生走位影响整体施工，可以使用粘接剂将XPS与防水层做个假性贴合，粘贴只需配合XPS大小在防
14、水层上点粘或圈涂，不需要满粘。 4）、铺设无纺布(纤维布)作为隔离层，隔离层主要是作为保温层与保护层之间的隔离保护层。因为XPS抗老化性极佳，在实际案例中常被省略使用。5）、保护层一般分上人屋面与不上人屋面。上人屋面一般采用水泥砂浆内加钢筋，不上人屋面多半采用干铺卵石、水泥砖、水泥花砖。扎钢筋时除依设计要求施工外，也需要确定灌浆时钢筋网有时做适当垫高，确保抗拉作用。水泥砂浆保护层均需要设计分格缝。干铺卵石时檐口与排水口需做适当的堵头。2、屋面的施工工艺流程基层处理 找平层防水层XPS挤塑板施工上支座无纺布隔离层细部构造八、保温工程细部节点处理1、变形缝保温细部构造变形缝保温细部分屋面和外墙等，
15、其施工构造见附图。2、阳台保温细部构造阳台保温细部分挑梁、雨篷和阳台板等，其施工构造见附图。3、门窗口保温细部构造门窗口保温细部分上沿、下沿和侧框等处理，其施工构造见附图。九、保温工程施工质量控制措施1、保温材料质量控制A、按前述“施工准备”中对材料准备的要求，进行保温材料质量控制。B、按工程要求完备材质证明的工作。A、进入现场后的保温材料要妥善保管，防止失效或破坏。2、施工质量控制A、保温施工工程应配置技术、质量负责人，施工前技术、质量负责人应熟悉保温工程的技术、质量要求，完善施工方案，向各施工班组进行技术交底。B、施工过程质量控制是保温工程质量的关键，严格按施工工艺标准和技术交底内容施工。
16、C、保温施工过程中实行自检控制措施，对施工中已完成的每一道工序要及时进行检查，发现问题及时处理，避免质量事故发生。D、施工过程中，随时掌握气象预报，备好防雨彩条布，做好防雨措施。室外施工要求气温不低于5，应在无雨、雾的天气情况下施工。施工中若遇到下雨应立即停止保温施工，在遮盖的情况下做好保温收尾工作。E、现场施工人员严格执行公司工程质量管理制度及岗位责任制，现场项目部定时总结评定，重奖重罚、严肃查处不重视质量问题、违犯操作规范的班组和个人。3、保温成品保护控制措施A、完工后的保温成品，尽快组织验收，经检验合格后，须填写隐蔽记录，质量验收记录，并交付后续施工，以防止保温层损坏。B、项目部计划安排
17、时，严禁交叉施工；因特殊情况破坏了保温层，应先通知项目部管理人员统计，及时进行修补并做好签证和修补记录，维修后方可进行下道工序的施工。应有严密的保护措施，避免对保温层造成破坏。C、对保温成品表面，如存在砂浆或其它污物，应及时清理干净。D、对后续施工可能导致保温成品破损的入口、阳角等部位，应采取临时防护措施。E、保温系统各构造层在固化成型前应防止水浸、撞击、振动。确有损伤损坏情况时，应通知保温班组，及时修补并做好签证和修补记录，以免造成质量隐患。十、保温工程施工安全控制措施1、贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场安全管理工作。2、严格执行总承包施工单位的现场安全制度。
18、3、施工和照明用电应严格遵守操作规程，防止触电和搅拌器伤人事故发生。4、针对边缘作业、高空作业，上下架等情况都要有安全措施，施工时必须戴安全帽、穿工作鞋、配戴安全绳，严禁违章作业。5、坚持文明施工，随时清理建筑垃圾，确保场内道路畅通，现场施工的废水、淤泥及时组织排放和外运。每天下班应将材料、工具清理好，使施工现场卫生保持干净、整洁。6、严格遵守工地劳动纪律及各项规定，施工现场严禁打牌、喝酒、闹事，非工作人员不得擅自进入。十一、保温工程工期进度控制措施1、保温班组应按照项目部的保温专项施工计划，认真安排保温材料备置和施工人员配制，确保保温施工的正常施工进度。2、保温施工应按照施工合同上所约定的时
19、间完成保温施工；遇雨及不可抗拒的因素影响施工质量和安全时，工期顺延。十二、保温工程质量验收及检验标准1、检验标准屋面：质量验收应符合屋面工程技术规范GB50345-2004标准规定。2、主控项目A、所用材料品种、质量、性能应符合要求。B、保温层厚度与构造做法应符合建筑节能设计要求，保温层厚度均匀。C、保温层与墙体以及各构造层之间必须粘接牢固，无脱层、空鼓、干裂现象。3、一般项目A、表面平整、洁净、接茬平整、线角顺直。 B、护角符合施工规范规定，表面光滑平顺，门窗与墙体间隙填塞密实，表面平整。4、允许偏差及检验方法见表编号项目允许偏差（）检查方法保温层抗裂砂浆找平1立面垂直55用2m托线板检查2表面平整55用2m靠尺及塞尺检查3阴阳角垂直44用2m托线板检查4阴阳角方正44用20方尺及塞尺检查5保温厚度44用探针、钢尺检查6保温厚度44用探针、钢尺检查十三、细部节点的保温构造（附图）1、所附图纸为部分保温细部构造示意图。2、若某细部保温构造有出入，应以设计文件或甲方出具的技术交底为准。
