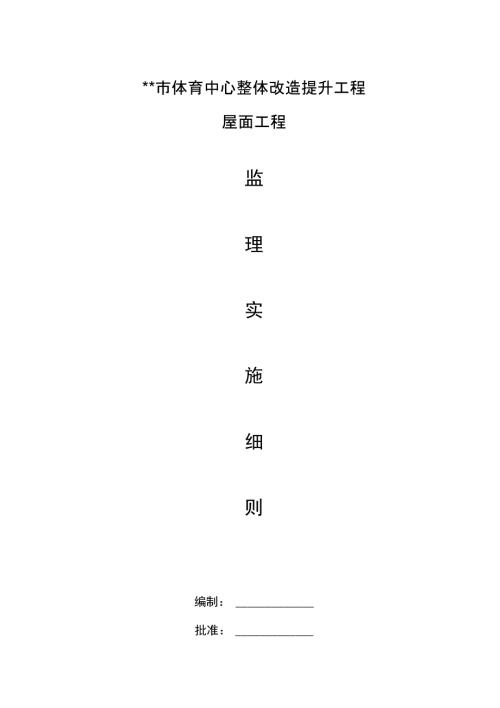

1、市体育中心整体改造提升工程屋面工程监理实施细则编制：批准：*工程监理有限公司2017年2月屋面工程监理实施细则一 项目概况*市体育中心工程位于*区，射击馆为地上四层，原建筑面积为8492m2，建筑高度 为14.1m;游泳馆为上三层，原建筑面积为 3781m2，建筑高度为11.1m;体育馆为 上三层，原建筑面积为5495.27M,东看台高度为19.695m，西看台高度为17.395m， 南北看台高度为10.81m。建筑结构型式为矩形柱框架结构，屋面为螺栓球节点正放四角锥网架， 支撑形式为多点柱支撑。二监理依据1. 建设工程监理规范GB50319- 20132. 建设工程施工质量验收统一标准GB
2、50300- 20133. 钢结构工程施工质量验收规范GB50205-20114. 网架结构设计与施工规范JGJ- 7 20105. 屋面工程质量验收规范GB50207 20126. 建筑钢结构焊接规范GB50661 20117. 钢结构高强度螺栓连接的设计、施工及验收规范JGJ82 918. 网架结构工程质量检验评定标准GB50205 20019. 建筑防腐蚀工程质量检验评定标准GB50224 201010. 建筑防腐蚀工程施工及验收规程GB50212 2014三. 质量控制网架工程质量控制目标是确保工程质量达到施工合同约定的合格标准。（一）.施工前的质量控制1. 施工单位提供单位资质及项目
3、管理人员资格证书、岗位证书， 编制网架施工组织设计， 施工组织设计要具有针对性和可操作性。2. 所有进场焊接球、螺栓球、杆件、高强螺栓等均应有出厂合格证及检验记录检查所有进场网架零部件产品的合格证和试验报告； 所有进场钢材材质必须符合设计要求，检查出厂合格证，质量证明书、试验 报告。3. 电焊工等特殊工种的上岗证， 现场的钢管焊接应由四级以上技工进行， 并经过焊接球节点与钢管连接 的全位置焊接工艺考核合格后方可参加施工。4. 网架工程的制作、安装应符合网架结构工程质量检验评定标准GB50205 2001 的标准。网架结构的制作、拼装和安装的每个工序均应进行检查验收，未经检查验收，不得进行下道工
4、序。5. 未经允许，任何人不得随意改变设计。（二）.施工过程中的质量控制与检查1. 制作与安装 螺栓球节点a螺栓球严禁有过烧、裂纹及隐患；每种规格抽查5%,且不少于 5只，一旦发现裂纹则应逐个检查；用 10 倍放大镜目测或用磁粉探伤 ;b. 螺纹尺寸必须符合国标普通螺纹基本尺寸GB/T196 2003粗牙螺纹的规定，螺纹公差必须符合国标普通螺纹公差与配合GB19781 中 6H 级精度的规定；每种规格抽查5%,且不少于 5 只,用标准螺纹规。c. 成品球必须对最大的螺孔进行抗拉强度检验，以螺栓孔的螺纹被剪断时的荷载作为该螺栓球的极限承载力值,检验时螺栓拧入深度为1d。现场检查产品的出厂合格证及
5、试验报告,对于安全等级一级,跨度为40M 以上公共建筑采用的网架结构，现场必须复检。d.螺栓球允许偏差及检验方法:项次项目允许偏差（mm）检验方法1球毛坏直径DW 120+2.0, 1.0用卡钳，游标卡尺检查D 120+3.0 1.52球的圆度DW 1201.5D 1202.53同一轴线上两端螺孔端面平行度DW 1200.2用游标卡尺，高度尺检查D 1200.34相邻两螺孔轴线间夹角 30用测量芯棒，高度尺，分度头检查5螺孔端面与轴线垂直度0.5%r用百分表6螺栓球螺孔端面与球心距 0.2游标卡尺，测量芯棒，高度尺检 查。注：r为螺孔端面半径。查每种规格抽查 5%,且不少于 5只。 高强度螺栓
6、a. 高强度螺栓必须采用国标钢结构用高强度大六角头螺栓GB/T1228 2006规定的性能等级 8.8S或10.9S,并符合国标钢结构用高强度大六角螺栓、大六角螺母、垫圈技术条件1231 91,螺纹应按普通螺纹公差与配合GB197 81中6g级；检查出厂合格证及试验报告。b. 高强度螺栓严禁有裂纹或损伤，承载能力必须符合规范要求。现场检查产品出厂合格证及试验报告。 封板、锥头、套筒封板、锥头、套筒外观不得有裂纹、过烧及氧化皮；每种规格抽5%,且不少于10只。 焊接钢板节点a. 焊缝必须符合设计要求，焊缝质量标准，除设计有明确规定外，其余均必须符合现行国家标准钢结 构施工验收规范 GBJ205二
7、级质量标准。b. 钢板节点的允许偏差及检验方法:项次项目允许偏差（mm）检验方法1节点板长度及宽度 2.0钢板尺检查2节点厚度 0.5游标卡尺检查3十字节点板间夹角 20标准角规检查4十字节点板与盖板间夹角 20每种规格抽查 5%,且不少于 5只。 杆件a钢管杆件与封板、锥头的连接必须按设计要求焊接，当要求按等强度连接时，焊缝质量标准必须符合国标钢结构施工及验收规范GB50205 2011二级质量标准。每种杆件抽测5%，且不少于5件，用超声波无损伤检验。b钢管杆件与封板或锥头的焊缝应进行抗拉强度检验，其承载力检验系数应满足规范要求。同规格杆件300根为一批，每批取3根为一组随机抽查，送生产厂用
8、拉力试验机检验。现场检查试验报告及出厂合格证。c. 杆件允许偏差及检验方法项次项目允许偏差（mm）检验方法1角钢杆件制作长度 2用钢尺检查2焊接球网架钢管制作 1用钢尺及百分表检查3螺栓球网架钢管制作 14杆件轴线不平直度L/1000 且5用百分表，V型块检查5封板或锥头与钢管轴0.5 % r注：L 杆件长度，r封板或锥头底半径 每种杆件抽测 5%，且不少于5件。2. 安装a.网架结构的安装方法，应根据网架受力和构造特点，在满足质量、安全、进度和经济效果的前提下,结合当地的施工技术条件综合确定。b.选定安装方法后应分别对网架施工阶段的吊点、反力、挠度、杆件内力、提升或顶升时支承柱的稳定性和风载
9、下网架的水平推力等项进行验算，必要时应采取加固措施，在正式施工前应进行试拼及试安装，在确有把握的情况下方可进行正式施工。C.各杆件与节点连接时中心线应汇于一点，螺栓球焊接应汇交于球心，焊接钢板节点应与设计图符合，其偏差值不得超过 1伽。d.网架结构安装允许偏差及检验方法:项次项目允许偏差（mm）检验方法1拼装单元节点中心偏移2.02小拼装单元为单锥体弦杆长L 2.0用钢尺及辅助量具检杳上弦对角线长 3.0锥体高 2.03拼装单元为整榀平面桁架土L跨长24m+5.0、一 10.0跨中高度 3.0设计要求起拱 10不要求起拱L/50004分条分块网架单兀长度20m 205多跨连接点支承时分条分块网
10、架单元长度20m 106网架结构整体交工验收时纵横向长度L L/2000 且30用经纬仪等检查支座中心偏移 L/3000 且30周边支承网架相邻支座咼差（距离L1）L1/400 且15用水准仪等检查取高与取低支座高差30多点支承网架相邻支座（距离 L1）高差L1/800 且30杆件轴线平直度L/1000 且5用直线及尺量测3油漆防腐、防涂装工程a网架结构的油漆防锈、防腐、防火涂装工程应在部件制作或安装质量检评符合网架结构工程质量检验评定标准后进行。b油漆、稀释剂及防腐、防火涂料的品种、规格质量涂层厚度必须符合设计要求和相应技术标准，检查 出厂合格证或复验报告。c. 基层处理必须符合设计要求，经
11、酸洗和喷（砂）工艺处理的钢材表面必须露出金属色泽，涂层基层无 焊渣、焊疤，无灰尘。油污和水等杂质；d 螺栓球节点网架安装后必须将所有接缝用油腻子填嵌严密，并将多余螺孔封口， 补刷防腐漆两道，密封的钢管内部必须刷防锈漆，焊缝应在清除焊渣后涂刷防锈漆。e. 涂层外观应均匀，色泽一致，无皱皮流坠。四. 进度控制网架安装工程的进度控制目标是确保工程按照合同工期完工。具体控制措施如下：1. 严格审查施工单位编制的施工方案，核查进度计划的时效性，在施工中按照此计划组织施工；2. 检查落实施工单位的人、材、机、施工方法等的准备情况；3. 随时抽查进度计划的落实情况，如发现有影响工程进度的因素，及时检查分析原
12、因，督促施工单位调 整计划，采取相应的补救措施，以保证工程进度如期完成。五. 造价控制 网架工程造价控制目标是把工程造价控制在合同价款之内。具体的控制措施及方案如下：1. 按照合同规定，认真做好工程量计算工作，核对施工单位提交的工程进度付款报表，按实际完成并经 过验收合格的工程量签发工程款支付证书，提交业主支付其相应的工程款，对材料未报验的安装部分或已完 成工程未进行工程报验的均不予计量及签发工程款支付证书；2. 严格控制工程变更，尽量减少工程变更，做好事前控制，把一些变更控制在施工之前，避免返工造成 更大的损失。严格按合同规定的结算方式确定工程变更价款；3. 进行主动控制，加强合同和变更管理
13、使工程实际造价控制在合同价款之内。六. 安全控制 1.督促施工单位贯彻执行“安全第一、预防为主”的方针，严格遵守执行国家现行的安全生产的法律法 规及建设行政主管部门的安全生产规章和标准。2.督促施工单位落实安全生产的组织保证体系，设置安全管理机构及配备安全专业人员，建立健全并认 真实施安全生产责任制及各项规章制度，做到预防为主，杜绝和较少伤亡事故。3. 督促施工单位对职工进行安全生产教育及分部分项工程的安全技术交底；4. 严格审查电工、焊工、架子工等特种作业人员的上岗操作证书，无证者严禁上岗；5. 检查督促施工单位必须使用合格的具有各类安全保险装置的机械、设备和设施等，操作时必须遵守安 全技
14、术要求。6. 审查施工方案或施工组织设计中是否有保证工程质量和安全的具体措施。7. 根据工程进度情况对各工序安全情况进行跟踪监督、现场检查，验证施工人员是否按照规范、规程施 工操作。8. 审核施工单位提交的关于工序交接，分部、分项工程安全检查报告，审核并签署现场有关技术签证文 件。9. 不定期的组织安全检查，发现违章冒险作业的责令停止施工，发现存在安全隐患责令其停工整改。10. 要求施工单位对发生的伤亡事故要及时报告，认真处理。11. 督促检查施工现场的消防工作，夏季防暑、文明施工卫生防疫等专项工作。七. 验收1.网架结构总拼完及屋面施工完后应分别测量其挠度值，所测挠度值不得超过相应设计值的15%，小跨度设在下弦中央一点； 大中跨度可设 5 点，设下弦中央一点， 两向下弦跨度四分点处各二点； 对三向网架应 测量每向跨度三个四分点处的挠度。2.验收所需资料及文件、施工图、竣工图、施工组织设计，所有钢材及其他材料的质量证明书和试验报 告，零部件产品合格证书和试验报告，拼装各工序的验收记录，焊工考试合格证明，焊缝质量和高强螺栓质量检验资料，总拼就位后几何尺寸误差和挠度记录。
