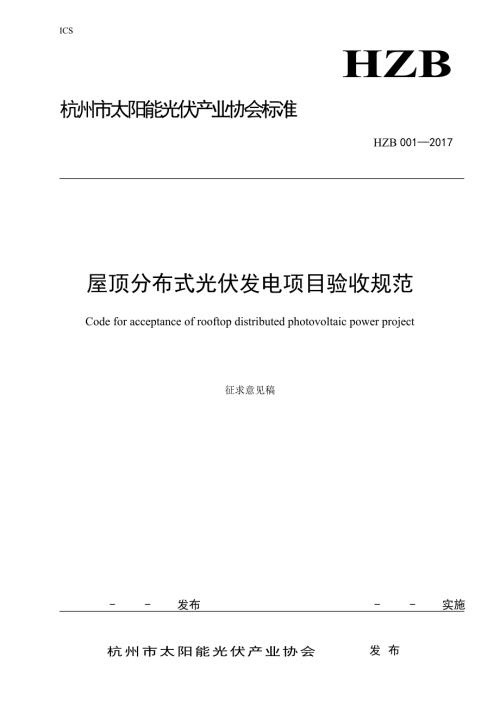

1、ICSHZB杭州市太阳能光伏产业协会标准HZB 0012017屋顶分布式光伏发电项目验收规范Code for acceptance of rooftop distributed photovoltaic power project征求意见稿 - - 发布 - - 实施杭州市太阳能光伏产业协会发布HZB 001-2017目次前言II1范围12规范性引用文件13术语和定义14验收组织及流程25非户用项目验收26户用项目验收9附录A（资料性附录）项目验收意见模板文本12附录B（资料性附录）火灾危险性分类举例13前言本标准按照本标准依据GB/T 1.1-2009给出的规则起草。本标准由杭州市太阳能光伏
2、产业协会提出、归口，并组织制订。本标准参与起草单位：杭州市太阳能光伏产业协会、浙江正泰新能源开发有限公司、杭州桑尼能源科技股份有限公司、中国电建集团华东勘测设计研究院有限公司、信息产业电子第十一设计研究院科技工程股份有限公司、浙江德邻联合工程有限公司、浙江省能源与核技术应用研究院、杭州禾迈电力电子技术有限公司、杭州中自华内光电科技有限公司、浙江艾罗电源有限公司、史陶比尔（杭州）精密机械电子有限公司、龙焱能源科技（杭州）有限公司、杭州橄榄树节能科技有限公司、杭州国电能源环境设计研究院有限公司、浙江中正新能源科技有限公司、杭州福斯特光伏发电有限公司。本标准主要起草人：赵永红、李春阳、胡纯星、郭卫东
3、杜如甫、周光明、郑雪驹、李威辰、黄福彦、林炜、董华强、张天文、宋元斌、袁万强、蒋玲波、程华明、张明、邓金勇、王晔、于勤勇、董国琛、王倩。本标准为首次发布。13屋顶分布式光伏发电项目验收规范1 范围为更好地指导和规范屋顶分布式光伏发电项目的验收，特制定本规范。本规范适用于接入电网的安装于建筑物屋顶的光伏发电项目，在分项工程竣工验收和电网公司并网接入验收均完成后，对项目整体进行的验收。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50794 光伏发电站施工规范G
4、B 50797 光伏电站设计规范GB 50026 工程测量规范GB 50303 建筑电气工程施工质量验收规范GB 50202 建筑地基基础工程施工及质量验收规范GB 50203 砌体工程施工及质量验收规范GB 50205 钢结构工程施工及质量验收规范GB 50207 屋面工程质量验收规范GB 50217 电力工程电缆设计规范GB 50601 建筑物防雷工程施工与质量验收规范GB 50057 建筑物防雷与设计规范GB/T 9535 地面用晶体硅光伏组件设计鉴定和定型 GB/T 18911 地面用薄膜光伏组件设计鉴定和定型GB/T 19964 光伏发电站接入电力系统技术规定GB/T 50796 光
5、伏发电工程验收规范GB/T 50319 建设工程监理规范DB33/ T2004 既有建筑屋顶分布式光伏利用评估导则DL/T 5434 电力建设工程监理规范CECS 31:2006 钢制电缆桥架工程设计规范3 术语和定义下列术语和定义适用于本规范。3.1 屋顶分布式光伏发电项目在建（构）筑物的屋顶上建设，运行方式以用户侧自发自用、多余电量上网，且在配电系统平衡调节为特征的光伏发电项目。3.2 光伏连接器一种用于光伏发电系统直流侧的快速插接的电缆连接器。3.3 电气设备房为满足电气设备正常运行的功能性用房，其结构承载、防火等级等性能需满足设备安装运行的需要。3.4 预装式设备房一种在工厂制造的一体
6、化电气设备房，由开关设备、变压器及其连接器等部件组成，其外壳符合相应防护等级要求。4 验收组织及流程4.1 项目验收由政府主管部门组织安排，项目单位配合，验收专家组负责执行。4.1.1 项目单位的组成应符合下列要求：1) 对于非户用项目，项目投资方、设计方、施工方、监理方、运维方和屋顶业主单位应派代表共同参加。2) 对于户用项目，项目投资方、实施方、运维方和屋顶业主应派代表共同参加。4.1.2 验收专家组的组成应符合下列要求：1) 应至少包含三名成员，原则上应邀请电网公司参加。2) 成员宜涵盖光伏系统、电气及接入、土建安装和运维等领域。3) 验收组长应由所有成员共同选出，负责主持项目验收。4.
7、2 验收专家组首先听取项目单位的项目汇报，并检查项目是否符合前置要求，此后对项目进行实地检查及资料审查，针对验收中存在的问题与项目单位逐一确认后，形成书面验收意见。4.2.1 实地检查和资料审查中，验收专家组应对所有必查项逐条检查，如不符合相应要求，则验收结论为不合格。1) 本规范中列出的检查项，除非特别标注，均为必查项。2) 不合格的必查项应在验收意见中明确列出，并提出整改意见，对于无法整改的给予事实披露。4.2.2 实地检查和资料审查中，验收专家组如发现不符合相应要求的备查项，应在验收结论中明确列出，并提出整改意见，对于无法整改的给予事实披露。4.2.3 实地检查和资料审查中，验收专家组如
8、发现实施到位符合要求的加分项，应在验收结论中明确列出，并给出特点说明。4.2.4 书面验收意见应有验收专家组全体成员签字（参见表A.1）。5 非户用项目验收5.1 前置要求专家组若发现项目存在以下情况，则不予验收：1) 临时建筑。2) 生产的火灾危险性分类为甲类、乙类的建筑（详见表B.1）。3) 储存物品的火灾危险性分类为甲类、乙类的建筑（详见表B.2）。4) 有大量粉尘、热量、腐蚀气体、油烟等影响的建筑。5) 屋面整体朝阴或屋面大部受到遮挡影响的建筑。6) 与屋顶业主因项目质量存在纠纷。7) 其它根据相关标准规定不能安装屋顶分布式光伏发电项目的建筑。5.2 土建及屋面部分5.2.1 混凝土基
9、础、屋顶混凝土结构块或承压块（异形块）及砌体应符合下列要求：1) 外表应无裂缝、蜂窝麻面、孔洞、露筋。2) 所用混凝土的强度符合设计规范要求。3) 砌筑整齐平整，无明显歪斜、前后错位和高底错位。4) 与原建（构）筑物连接应连接牢固可靠，连接处做好防腐和防水处理，屋顶防水结构未见明显受损。5) 原建（构）筑墙体的自身结构，应满足配电箱、逆变器等电气设备悬挂的要求。6) 如采用结构胶粘结地脚螺栓，连接处应牢固无松动。7) 预埋地脚螺栓和预埋件螺母、垫圈三者匹配配套，预埋地脚螺栓的螺纹和螺母完好无损，安装平整、牢固、无松动，防腐处理规范。（该项为备查项）8) 屋面保持清洁完整，无积水、油污、杂物，有
10、通道、楼梯的平台处无杂物阻塞。（该项为加分项）5.2.2 光伏组件与组件方阵5.2.2.1 现场检查应符合下列要求：1) 组件标签同认证证书保持一致。2) 组件安装按设计图纸进行，组件方阵与方阵位置、连接数量和路径应符合设计要求。3) 组件方阵平整美观，平面和边缘无波浪形。5.2.2.2 光伏组件不得出现破碎、开裂、弯曲或外表面脱附，包括上层、下层、边框和接线盒。5.2.2.3 光伏连接器应符合下列要求：1) 外观完好并固定牢固，表面无破损裂纹。2) 不得出现自然垂地、悬空的现象。3) 不得放置于积水区域。4) 不得出现两种不同类型或不同厂家的光伏连接器连接使用的情况。5.2.3 光伏支架应符
11、合下列要求：1) 外观及防腐涂镀层完好，不得出现明显受损情况。2) 采用紧固件的支架，紧固应牢固，不得出现抱箍松动和弹垫未压平现象。3) 支架安装整齐，不得出现明显错位、偏移和歪斜。4) 支架及紧固件材料防腐处理符合规范要求。5.2.4 电缆5.2.4.1 电缆外观与标识应符合下列要求：1) 外观完好，表面无破损，重要标识无模糊脱落现象。2) 电缆两端应设置规格统一的标识牌，字迹清晰、不褪色。5.2.4.2 电缆敷设应符合下列要求：1) 电缆应排列整齐和固定牢固，采取保护措施，不得出现自然下垂现象；暴露在阳光下的电缆应采用防紫外线电缆。2) 单芯交流电缆的敷设应严格符合相关规范要求，以避免涡流
12、现象的产生，严禁单独敷设在金属管或桥架内。3) 双拼和多拼电缆的敷设应严格保证路径同程、电气参数一致。4) 光伏电缆穿越隔墙的孔洞间隙均应采用防火材料封堵，无遗漏。各类配电设备进出口处均应密封性好。5.2.4.3 电缆连接应符合下列要求：1) 应采用专用的电缆中间连接器，或设置专用的电缆连接盒（箱）。2) 当采用铝或铝合金电缆时，在铜铝连接时，应采用铜铝过渡接头。3) 组件之间的连接电缆，采用光伏专用电缆。（该项为加分项）5.2.5 桥架与管线桥架与管线应符合下列要求：1) 布置整齐美观，转弯半径应符合规范要求。2) 桥架、管线与支撑架连接牢固无松动，支撑件排列均匀、连接牢固稳定。3) 屋顶和
13、引下桥架盖板应采取加固措施。4) 桥架与管线及连接固定位置防腐处理符合规范要求，不得出现明显锈蚀情况。5.2.6 汇流箱汇流箱应符合下列要求：1) 应在显要位置设置铭牌、编号、高压警告标识，不得出现脱落和褪色。2) 箱体外观完好，无形变、破损迹象。箱门表面标志清晰，无明显划痕、掉漆等现象。3) 箱体门内侧应有接线示意图，接线处应有明显的规格统一的标识牌，字迹清晰、不褪色。4) 箱体安装应牢固可靠，且不得遮挡组件，不得安装在易积水处或易燃易爆环境中。5) 箱内接线牢固可靠，压接导线不得出现裸露铜丝，箱外电缆箱外电缆不应直接暴露在外。6) 箱门及电缆孔洞密封严密，雨水不得进入箱体内；未使用的穿线孔
14、洞应用防火泥封堵。7) 箱体宜有防晒措施。（该项为加分项）5.2.7 光伏并网逆变器5.2.7.1 标识与外观检查应符合下列要求：1) 应在显要位置设置铭牌，型号与设计一致，清晰标明负载的连接点和直流侧极性；应有安全警示标志。2) 外观完好，不得出现损坏和变形，无明显划痕、掉漆等现象。3) 有独立风道的逆变器，进风口与出风口不得有物体堵塞，散热风扇工作应正常。4) 所接线缆应有规格统一的标识牌，字迹清晰、不褪色。5.2.7.2 安装检查应符合下列要求：1) 应安装在通风处，附近无发热源，且不得安装在易积水处和易燃易爆环境中。2) 现场安装牢固可靠，安装固定处无裂痕。3) 壁挂式逆变器与安装支架
15、的连接应牢固可靠，不得出现明显歪斜，不得影响墙体自身结构和功能。5.2.7.3 接线检查应符合下列要求：1) 接线应牢固可靠。2) 接头端子应完好无破损，未接的端子应安装密封盖。3) 壁挂式逆变器通信连接应设置通信电缆转接盒。（该项为备查项）5.2.7.4 鼓励采用性能稳定的微型逆变器或者带有快速关闭装置的组串逆变器。（该项为加分项）5.2.8 防雷与接地防雷与接地应符合下列要求：1) 接地干线应在不同的两点及以上与接地网连接或与原有建筑屋顶防雷接地网连接，不得采用铝导体做接地体或接地线。2) 接地干线（网）连接、接地干线（网）与屋顶建筑防雷接地网的连接均采用焊接，焊接质量符合要求，不应出现错
16、位、平行和扭曲等现象，焊接点应做好防腐处理。3) 带边框的组件、所有支架、电缆的金属外皮、金属保护管线、桥架、电气设备外露壳导电部分应与接地干线（网）牢固连接，并对连接处做好防腐处理措施。4) 接地线不应做其他用途。5) 安装在屋顶的支架及组件，其防雷与接地应符合现行国家标准建筑物防雷与设计规范GB50057有关规定要求。5.2.9 巡检通道巡检通道设置应符合下列要求：1) 屋顶应设置安全便利的上下屋面检修通道，并设置屋面保护措施。2) 光伏阵列区应有设置合理的日常巡检通道，便于组件更换和冲洗。5.2.10 监控装置监控装置设置应符合下列要求：1) 环境监控仪安装无遮挡并可靠接地，牢固无松动。
17、2) 敷设线缆整齐美观，外皮无损伤，线扣间距均匀。3) 终端数据与逆变器、汇流箱数据一致，参数显示清晰，数据不得出现明显异常。4) 数据采集装置和电参数监测设备宜有防护装置。（该项为加分项）5.2.11 水清洁系统（该条为加分项）水清洁系统应符合下列要求：1) 如清洁用水接自市政自来水管网，应采取防倒流污染隔断措施。2) 管道安装牢固，标示明显，无漏水、渗水等现象发生；水压符合要求。3) 保温层安装正确，外层清洁整齐，无破损。4) 出水阀门安装牢固，启闭灵活，无漏水渗水现象发生。5.3 电气设备房及地面部分5.3.1 土建部分的检查项参见5.2.1中相关要求。5.3.2 电气设备房5.3.2.
18、1 室内布置应符合下列要求：1) 室内应整洁干净并有通风或空调设施，室内环境应满足设备正常运行和运检要求。2) 室内应挂设值班制度、运维制度和光伏系统一次模拟图。3) 室内应在明显位置设置灭火器等消防用具且标识正确、清晰。4) 柜、台、箱、盘应合理布置，并设有安全间距。5) 室内安装的逆变器应保持干燥，通风散热良好，并做好防鼠措施。6) 有独立风道的逆变器，风道应具有防雨防虫措施，风道不得有物体遮挡封堵。5.3.2.2 安装与接线应符合下列要求：1) 柜、台、箱、盘的电缆进出口应采用防火封堵措施。2) 设置接地干线，电气设备外壳、基础槽钢和需接地的装置应与接地干线可靠连接。3) 装有电器的可开
19、启门和金属框架的接地端子间，应选用截面积不小于4的黄绿色绝缘铜芯软导线连接，导线应有标识。4) 电缆沟盖板应安装平整，并网开关柜应设双电源标识。5.3.2.3 预装式设备房应符合下列要求：1) 预装式设备房原则上应安置在建筑物一层。2) 预装式设备房及其落地式配电箱的基础应高于室外地坪，周围排水通畅。3) 预装式设备房表面设置统一的标识牌，字迹清晰、不褪色，外观完好，无形变破损。4) 预装式设备房内部带有高压的设施和设备，均应有高压警告标识。5) 预装式设备房或箱体的井门盖、窗和通风口需有完善的防尘、防虫、通风设施，以及防小动物进入和防渗漏雨水设施。6) 预装式设备房和门应可完全打开，灭火器应
20、放置在门附近，并方便拿取。7) 对于有通风口的，其风口防护网应完好。8) 设备房外壳及内部的设施和电气设备中的屏蔽线应可靠接地。5.4 集中监控室部分5.4.1 数据终端应符合下列要求：1) 电站运行状态及发电数据应具备远程可视，可通过网页或手机远程查看电站运行状态及发电数据。2) 应显示电站当日发电量、累计发电量和发电功率，并支持历史数据查询和报表生成功能。3) 显示信息宜包含汇流箱直流电流、直流电压、逆变器直流侧、交流侧电压电流，配电柜交流电流、交流电压和电气一次图。（该项为加分项）4) 显示信息宜包含太阳辐射、环境温度、组件温度、风速、风向等，并支持历史数据查询报和报表生成等功能。（该项
21、为加分项）5.4.2 运行和维护应符合下列要求：1) 室内设备通风良好，并挂设运维制度和光伏系统一次模拟图。2) 室内设备运行正常，并有日常巡检记录。3) 设有专职运维作业人员，熟悉项目每日发电情况，并佩戴上岗证。5.5 资料审查各检查项目参见表1。表1 非户用屋顶分布式光伏发电项目资料审查表类型序号验收资料380V及以下并网10kV及以上并网资料要求必查项1项目验收申请及项目信息一栏表信息清晰、完整。2项目备案文件真实、完整，与项目实际匹配一致。3电力并网验收意见单通过电网验收。4并网前单位工程调试报告（记录）由建设单位提供，其中光伏并网系统调试检查表中的各个检查项目应都符合要求。5并网前单
22、位工程验收报告（记录）由建设单位提供，包括内部验收专家组及专家组出具的“单位工程验收意见书”。6房屋（建构筑物）安装光伏后的荷载安全计算书（双梯板屋面和金属屋面）/房屋（建构筑物）安装光伏后的荷载安全说明资料（混凝土屋面）安全计算书计算完整；安全说明资料逻辑清晰。最后结论：荷载安全，可安装。7各专业竣工图纸应包含以下专业：土建工程（混凝土部分、砌体部分、支架结构图）、安装工程（电气一次、二次图纸、防雷与接地图纸、光伏布置图、给排水图纸）、安全防范工程、消防工程等。8设计单位营业执照及资质证书应具备住建部门颁发的电力行业（新能源发电）设计资质证书或工程设计综合甲级资质证书。9施工单位营业执照、资
23、质证书及竣工报告应具备住建部门颁发的电力工程施工总承包资质证书或机电安装工程施工总承包资质证书以及电监会/能源局颁发的承装（修、试）电力设施许可证。10监理单位营业执照、资质证书及项目总结报告和质量评估报告应具备住建部门颁发的电力工程监理资质证书、机电安装工程监理资质证书、房屋建筑工程监理资质证书或工程监理综合资质证书。11如采用结构胶粘结地脚螺栓，需提供拉拔试验的正式试验报告测试数据应符合设计要求。表1 非户用屋顶分布式光伏发电项目资料审查表（续）类型序号验收资料380V及以下并网10kV及以上并网资料要求必查项12运行维护及其安全管理制度清晰完整。13运维人员接受培训记录需组织过专业人员培
24、训。14接地电阻检测报告建设单位提供，符合设计要求。15主要设备材料认证证书或质检报告由建设单位提供，必须出具以下产品的证书或者报告，并要求产品与现场使用情况必须一致：1、组件、逆变器、光伏连接器：需出具由第三方检测认证机构提供的产品认证报告（应为金太阳、CQC、TUV、CCC或领跑者认证报告）；2、断路器和电缆：CCC认证；3、光伏专用直流电缆：CQC认证或生产企业25年质保证明原件；4、现场如有汇流箱、变压器、箱变，也应提供有资质的第三方检测机构出具的认证证书或质检报告。备查项1设计交底及变更记录施工单位汇总整理，各单位技术负责人会签，建设单位加盖公章。2接入系统方案确认单电网确认受理项目
25、接入系统申请并制定初步接入方案。3接入电网意见函电网同意项目接入电网，双方确认接入方案。4购售电合同严格执行审查会签制度，合规合法。5并网调度协议项目公司与电网共同签订。6分项工程质量验收记录及评定资料（含土建及电气）完整齐备，施工单位自行检查评定合格，监理验收合格。7分部（子分部）工程质量验收记录及评定资料（含土建及电气）完整齐备，监理验收合格。8隐蔽工程验收记录（含土建、安装）完整齐备，施工单位自行检查，监理单位验收合格。9监理质量、安全通知单、周会议纪要完整齐备，监理单位提供。10项目运行人员专业资质证书1、由安监局颁发的特种作业操作证书（高压电工证书及低压电工证书）；2、由能源局颁发的
26、电工进网作业许可证；3、由劳动局颁发的电工职业资格证书（单独持此证不能从事电工工作）。11若委托第三方管理，提供项目管理方资料（营业执照、税务登记证、委托代管协议）合法注册。表1 非户用屋顶分布式光伏发电项目资料审查表（续）类型序号验收资料380V及以下并网10kV及以上并网资料要求备查项12组件厂家10年功率和25年功率衰减质保书承诺多晶硅电池组件和单晶硅电池组件的光电转换效率分别不低于15.5%和16%；硅基、铜铟镓硒（CIGS）、碲化镉（CdTe）及其他薄膜电池组件的光电转换效率分别不低于8%、11%、11%和10%；多晶硅、单晶硅和薄膜电池组件自项目投产运行之日起，一年内衰减率分别不高
27、于2.5%、3%和5%，之后每年衰减率不高于0.7%，项目全生命周期内衰减率不高于20%。加分项1支架拉拔力测试报告第三方检测机构提供。2电能质量监测记录或检测报告第三方检测机构提供。3逆变器或汇流箱拉弧检测报告厂家提供。4电站综合发电效率（PR）测试报告第三方检测机构提供。5组件抗PID性能检测报告（或采用PID-free组件的证明）第三方检测机构提供。6抽样组件第三方EL测试报告第三方检测机构提供。7抽样组件耐老化检测报告第三方检测机构提供。8组件回收协议组件厂家提供。9关键结构件的第三方检测报告第三方检测机构提供。10直流光伏连接器耐盐雾及耐氨第三方测试报告第三方检测机构提供。6 户用项
28、目验收6.1 前置要求专家组若发现以下情况，则项目不予验收通过：1) 坡屋顶应用项目，原则上应采用只选用光照条件良好的屋面，并采用坡面安装。如采用其它安装形式，需有设计说明以及安全性计算书。2) 混凝土平屋顶应用项目破坏原有防水层。3) 光伏系统不得超过建筑最高点，安装方式不得严重影响美观。4) 屋面整体朝阴或屋面大部受到遮挡影响的住宅建筑。5) 屋面瓦片已经年久失修的住宅建筑。6) 内有生产活动，且生产的火灾危险性分类为甲类、乙类的住宅建筑（详见表B.1）。7) 储存物品的火灾危险性分类为甲类、乙类的住宅建筑（详见表B.2）。6.2 资料审查各检查项目参见表2。表2 户用屋顶分布式光伏发电项
29、目资料审查表类型序号验收要求资料要求必查项1项目验收申请及项目信息一栏表信息清晰、完整2设计图纸（原理图、平面图）由建设单位提供，并与项目实际一致。3主要设备信息表由建设单位提供，列明所使用的组件、逆变器、支架、电缆、电表箱、配电箱的厂家、型号和主要参数。4主要设备材料认证证书或质检报告由建设单位提供，必须出具以下产品的证书或者报告，并要求产品与现场使用情况一致：1、 组件、逆变器：需出具由第三方检测认证机构提供的产品认证报告（应为金太阳、CQC、TUV、CCC或领跑者认证报告）；2、 电缆、电气开关、成套配电箱：CCC认证；3、 光伏专用直流电缆：CQC认证或生产企业25年质保证明原件。5电
30、网验收意见通过电网验收6光伏电站接地电阻测试记录表由建设单位提供，符合设计要求7建设工程竣工表和验收报告由EPC单位或施工单位提供备查项1接入系统方案确认单（含备案资料）由国家电网出具加分项1拉弧检测记录单由逆变器设备厂家提供2组件检测报告（抽检）由建设单位提供3施工单位资质由建设单位提供6.3 光伏组件与光伏方阵光伏组件与方阵应符合下列要求：1) 现场查验标签应同认证证书保持一致。2) 不得出现严重色差，不得出现黄变。3) 安装方式应与竣工图纸一致。4) 光伏连接器和连接线不得悬浮，不得直接放在屋面上，应采用耐候扎带绑扎在金属轨道上，光伏连接器应接头压接牢固。5) 不得出现两种不同类型或不同
31、厂家的光伏连接器连接使用的情况。6) 组件边框焊接平整，与层压件粘胶牢固，不得出现变形、松动现象。（该项为备查项）7) 上表面及接线盒、光伏连接器外观均应完好无损，无划伤及裂纹；接线盒粘胶牢固。（该项为备查项）8) 钢化玻璃平整、无气泡、划伤，电池片未见隐裂、缺角。（该项为备查项）9) 抽查开路电压和电路电流，判断其功率和一致性，如所提供的第三方组件测试是在普通户外测试，允许小范围的偏差。（该项为备查项）6.4 光伏支架光伏支架应符合下列要求：1) 支架与建筑主体结构固定牢固。2) 采用紧固件的支架，紧固点应牢固，不应有抱箍松动和弹垫未压平等现象。3) 支架安装不得出现明显错位、偏移和歪斜。4
32、) 支架及紧固件材料经防腐处理，外观及防腐涂镀层完好，不得出现明显受损情况。6.5 电缆电缆应符合下列要求：1) 排列整齐，固定牢固。2) 不得出现雨水进入室内或电表箱内的情况。3) 防火措施应符合设计要求。4) 光伏组串的引出电缆等应有套管保护，管卡应采用耐候性材料。（该项为加分项）6.6 光伏并网逆变器光伏并网逆变器应符合下列要求：1) 应与建筑主体结构固定牢固，安装固定处无裂痕。2) 应安装在通风处，附近无发热源或易燃易爆物品。3) 应在显要位置设置铭牌，型号与设计清单一致，清晰标明负载的连接点和直流侧极性；应有安全警示标志。4) 外观完好，不得出现损坏和变形。5) 应有采集功能和数据远
33、程监控功能，监控模块安装牢固，外观无破损，信号正常。6) 直流线缆应采用光伏专用线缆。7) 交直流连接头应连接牢固，避免松动，交直流进出线应套软管。8) 如有超过一个逆变器，确保逆变器之间应有30cm以上间距。9) 鼓励采用性能稳定的微型逆变器或者带有快速关闭装置的组串逆变器。（该项为加分项）6.7 计量设备计量设备应符合下列要求：1) 由电网公司安装，不得出现私装情况。2) 外观不应出现明显损坏和变形。3) 箱内应标明光伏侧进线和并网侧出线。4) 安装高度大于1.2米，便于查看。5) 箱内须配备符合安全需求的闸刀、断路器、浪涌保护器、过欠压保护器、漏电保护器五大件。6.8 防雷与接地带边框组
34、件、支架、逆变器外壳、电表箱外壳、电缆外皮、金属电缆保护管或线槽均应可靠接地。6.9 运行和维护运行和维护应符合下列要求：1） 业主可以通过手机客户端查询到项目日发电量。2） 业主经过电站运维培训。（该项为加分项）3） 由专业运维服务机构提供运维，并有日常巡检记录。（该项为加分项）AA附录A （资料性附录）项目验收意见模板文本A.1 项目验收意见模板文本参见表A.1。表A.1 项目验收意见模板文本20XX年XX月XX日，（验收组织单位）在杭州（地点）组织召开了（项目名称）的验收会，验收组听取了（项目投资方/设计方/建设方）（单位名称）所做的项目汇报，并进行了项目现场检查和相关资料审查，经讨论，
35、形成验收意见如下：1、提供验收的资料（基本/严重不）齐全，（不）符合验收要求。2、项目的安装地点和装机容量，并网发电的时间和到验收日前的发电量。3、项目在以下方面有特色：3.13.24、项目整改意见如下：4.14.2验收专家组认为，该项目（合格，同意通过验收/需要进行整改后重新组织验收) 或（/不合格，须在将上述（4.X几项整改项目）进行整改后重新组织验收。）（对项目验收存有异议的专家，写明不同意见，并签字。）验收专家组： 年 月 日BB附录B （资料性附录）火灾危险性分类举例B.1 生产的火灾危险性分类举例见表B.1。表B.1 生产的火灾危险性分类举例生产类别举例甲1.闪点小于28的油品和有
36、机溶剂的提炼、回收或洗涤部位及其泵房，橡胶制品的涂胶和胶浆部位，二硫化碳的粗馏、精馏工段及其应用部位，青霉素提炼部位，原料药厂的非纳西汀车间的烃化、回收及电感精馏部位，皂素车间的抽提、结晶及过滤部位，冰片精制部位，农药厂乐果厂房，敌敌畏的合成厂房、磺化法糖精厂房，氯乙醇厂房，环氧乙烷、环氧丙烷工段，苯酚厂房的磺化、蒸馏部位，焦化厂吡啶工段，胶片厂片基厂房，汽油加铅室，甲醇、乙醇、丙酮、丁酮异丙醇、醋酸乙酯、苯等的合成或精制厂房，集成电路工厂的化学清洗间(使用闪点小于28的液体)，植物油加工厂的浸出厂房；2.乙炔站，氢气站，石油气体分馏(或分离)厂房，氯乙烯厂房，乙烯聚合厂房，天然气、石油伴生气
37、矿井气、水煤气或焦炉煤气的净化(如脱硫)厂房压缩机室及鼓风机室，液化石油气灌瓶间，丁二烯及其聚合厂房,醋酸乙烯厂房，电解水或电解食盐厂房，环己酮厂房，乙基苯和苯乙烯厂房，化肥厂的氢氮气压缩厂房，半导体材料厂使用氢气的拉晶间，硅烷热分解室；3.硝化棉厂房及其应用部位，赛璐珞厂房，黄磷制备厂房及其应用部位，三乙基铝厂房，染化厂某些能自行分解的重氮化合物生产，甲胺厂房，丙烯腈厂房； 4.金属钠、钾加工厂房及其应用部位，聚乙烯厂房的一氧二乙基铝部位，三氯化磷厂房，多晶硅车间三氯氢硅部位，五氧化磷厂房；5.氯酸钠、氯酸钾厂房及其应用部位，过氧化氢厂房，过氧化钠、过氧化钾厂房，次氯酸钙厂房；6.赤磷制备
38、厂房及其应用部位，五硫化二磷厂房及其应用部位；7.洗涤剂厂房石蜡裂解部位，冰醋酸裂解厂房。乙1.闪点大于等于28至小于60的油品和有机溶剂的提炼、回收、洗涤部位及其泵房，松节油或松香蒸馏厂房及其应用部位，醋酸酐精馏厂房，己内酰胺厂房，甲酚厂房，氯丙醇厂房，樟脑油提取部位，环氧氯丙烷厂房，松针油精制部位，煤油灌桶间；2.一氧化碳压缩机室及净化部位，发生炉煤气或鼓风炉煤气净化部位，氨压缩机房； 3.发烟硫酸或发烟硝酸浓缩部位，高锰酸钾厂房，重铬酸钠(红钒钠)厂房；4.樟脑或松香提炼厂房，硫磺回收厂房，焦化厂精萘厂房；5.氧气站，空分厂房；6.铝粉或镁粉厂房，金属制品抛光部位，煤粉厂房、面粉厂的碾磨
39、部位、活性炭制造及再生厂房，谷物筒仓的工作塔，亚麻厂的除尘器和过滤器室。注： 该表引用自GB 50016 建筑设计防火规范。CCB.2 储存物品的火灾危险性分类举例见表B.2。表B.2 储存物品的火灾危险性分类举例火灾危险性类别举例甲1.己烷，戊烷，环戊烷，石脑油，二硫化碳，苯、甲苯，甲醇、乙醇，乙醚，蚁酸甲酯、醋酸甲酯、硝酸乙酯，汽油，丙酮，丙烯，60度及以上的白酒；2.乙炔，氢，甲烷，环氧乙烷，水煤气，液化石油气，乙烯、丙烯、丁二烯，硫化氢，氯乙烯，电石，碳化铝；3.硝化棉，硝化纤维胶片，喷漆棉，火胶棉，赛璐珞棉，黄磷；4.金属钾、钠、锂、钙、锶，氢化锂、氢化钠，四氢化锂铝；5.氯酸钾、氯酸钠，过氧化钾、过氧化钠，硝酸铵；6.赤磷，五硫化磷，三硫化磷。乙1.煤油，松节油，丁烯醇、异戊醇，丁醚，醋酸丁酯、硝酸戊酯，乙酰丙酮，环己胺，溶剂油，冰醋酸，樟脑油，蚁酸；2.氨气、液氯；3.硝酸铜，铬酸，亚硝酸钾，重铬酸钠，铬酸钾，硝酸，硝酸汞、硝酸钴，发烟硫酸，漂白粉；4.硫磺，镁粉，铝粉，赛璐珞板(片)，樟脑，萘，生松香，硝化纤维漆布，硝化纤维色片；5.氧气，氟气；6.漆布及其制品，油布及其制品，油纸及其制品，油绸及其制品。注： 该表引用自GB 50016 建筑设计防火规范。D_
