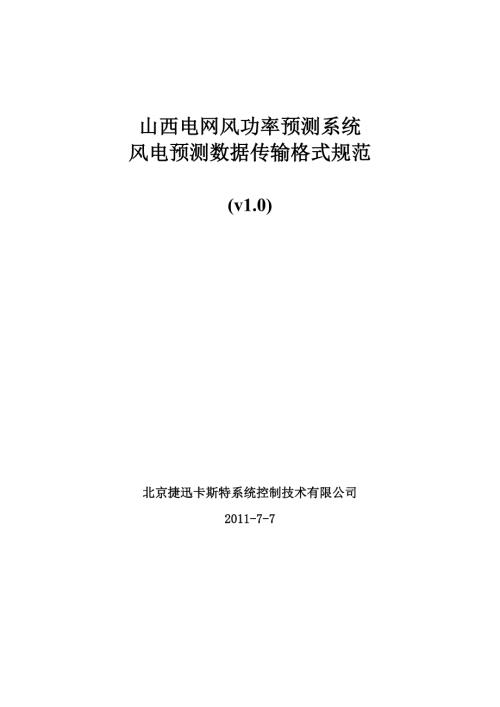

1、 山西电网风功率预测系统风电预测数据传输格式规范(v1.0)北京捷迅卡斯特系统控制技术有限公司2011-7-7 修订历史记录日期版本说明作者2011-7-31.0初稿2012-1-91.1短期一次上传7天数据（全厂和集电线在一个文件里），增加次日开机容量，超短期删除-1 -2类型(用于判断时间)，超短期每次上传4小时（16条）数据，每15分钟上传一次陈晓嵩目录修订历史记录21范围42规范性引用文件43风电数据文件总原则44文件接口55文件接口描述65.1文件声明65.2短期风电功率预测曲线65.3超短期风电功率预测曲线75.4实时测风塔信息91 范围为了方便系统之间、功能模块之间更好的交换和共
2、享数据，本文对所涉及的风电预测数据文件从命名、格式和内容上进行详细的阐述和规范。本规范适用于山西电网风电功率预测系统中风电预测信息的文件传输。2 规范性引用文件Q/GDW215-2008电力系统数据标记语言E语言规范Q/GDW216-2008电网运行数据交换规范电网设备通用模型命名规范（试行）风电功率预测系统功能规范20103 风电数据文件总原则文件名能够标识数据类型、数据产生单位和数据时间。文件中设及的设备、厂站命名规范遵循电网设备通用模型命名规范（试行），与主站数据库的标准名称一致。除了专业标准格式外（如数值天气预报），所有交互文件格式都应遵循Q/GDW 215-2008 电力系统数据标记
3、语言E语言规范:文件声明符：用“”表示，用以声明单位名称、类型、数据形成时间等总体信息。类和实体起始符：用尖括号“”表示，表明此行是类和实体的起始。以尖括号“”结束。类和实体结束符：用尖括号内加单斜杠“”表示，表明该行是类或实体数据块的结束。属性引导符：采用单地址符“”时，表示每个对象占一行，每个属性占一列。数据引导符：用井号“#”表示，表明此行是数据行。分割符：字符串中不可带有空格，如实在必要，请以单引号括住；各数据项之间以一个Tab键作为分隔；如果数据项为空，不可空置，需填入”NULL”。其它：文件中除汉字以外，其它字符均为半角字符。文本文件的各行以“回车换行”结束。注释引导符：用双斜杠“
4、/”表示，表明此行为注释行或说明行。4 文件接口风电功率预测文件接口包括：1) 来自风电场的短期风电功率预测曲线（0-168小时）2) 来自风电场的超短期风电功率预测曲线（0-4小时）5 文件接口描述 文件由声明和实体组成，5.1介绍文件声明，后面针对每种输入类型介绍实体的写法。5.1 文件声明 文件声明用以声明单位名称、类型、数据形成时间等总体信息，在此我们选用如下信息： 字段序号属性项字段类型属性描述备注1Entitystring实体描述，表明属于哪个单位2typestring文件类型：日前预测、超短期预测3form_timestring文件形成时间4curve_daystring曲线日期
5、输入示例： /tab键分隔5.2 短期风电功率预测曲线接口描述：得到风电场本身对本电场第二天总出力的预测曲线接口级别：与风电场间接口接口方式：风电场以sftp方式上传到主站指定机器的指定目录数据流向：单向，风电场主站数据周期：星期调用周期：每日10点半点前发送第二天的预测文件中文命名：短期_风电场名_时间.dat，时间按“年月日(yyyymmdd)”的方式给出，指出是对哪一日的预测。输入内容：字段序号属性项属性项英文字段类型属性描述备注1序号noint时间点序号（一天共96个点）2风电场总出力Pfloat风电场总出力(MW),按照电网设备通用模型命名规范命名，与主站一致。3出力量测状态qual
6、ityint风电场总出力量测状态：1表示有效，0表示无效输入示例：中文规范：序号 XXX风电场/总出力出力量测状态#10.01#210.01#9649.015.3 超短期风电功率预测曲线接口描述：得到风电场对本电场总出力每15分钟预测调整后的4小时预测曲线。接口级别：与风电场间接口接口方式：风电场以sftp方式上传到主站指定机器的指定目录数据流向：单向，风电场主站数据周期：15分钟调用周期：每15分钟文件命名：中文规范：超短期_风电场名_时间-A.dat，时间按“年月日时分(yyyymmddhhmi)”的方式给出，指出是对今日哪分钟调整后的曲线。注：-A 是指自动生成的文件， 文件以超短期_风
7、电场名_时间-A.dat命名，以后如果出现人工干预，文件名采用 超短期_风电场名_时间-M.dat 表示人工干预的曲线输入内容：字段序号属性项属性项英文字段类型属性描述1序号noint时间点序号（4小时共16个点）2风电场总出力Pfloat风电场总出力(MW),按照电网设备通用模型命名规范命名，与主站一致。3出力量测状态qualityint风电场总出力量测状态：1表示有效，0表示无效输入示例： curve_day为预测开始时间序号山西XXX风电场/总出力出力量测状态#10.01#210.01#1649.015.4 实时测风塔信息接口描述：得到某风电场所连接测风塔的实时信息接口级别：与风电场间接
8、口接口方式：风电场以sftp方式上传到主站指定机器的指定目录数据流向：单向，风电场主站数据周期：5分钟调用周期：每5分钟 中文命名：实时测风塔_风电场名_时间.dat，时间按“年月日时分（yyyymmddhhmi）”的方式给出，指出是哪分钟的测风塔信息。字段为float类型的数据，需保留两位小数位。字段序号属性项字段类型属性描述1序号int测风塔在本风电场的排序2测风塔名string测风塔名称，与调度系统一致3测风塔状态int测风塔状态：0表示有效，1表示无效4第一层平均风速Float最底层平均风速5第一层平均风向Float最底层平均风向（矢量平均）6第一层风速标准偏差Float最底层风速标准
9、偏差7第一层每5分钟整点时刻风速Float最底层5分钟整点风速8第一层每5分钟整点时刻风向Float最底层5分钟整点时刻风向（矢量平均）9第一层风速极大值Float最底层5分钟风速极大值10第二层平均风速Float第二层平均风速(保留两位小数)11第二层平均风向Float第二层平均风向（矢量平均）12第二层风速标准偏差Float第二层风速标准偏差13第二层每5分钟整点时刻风速Float第二层5分钟整点风速14第二层每5分钟整点时刻风向Float第二层5分钟整点时刻风向（矢量平均）15第二层风速极大值Float第二层5分钟风速极大值16第三层平均风速Float第三层平均风速(保留两位小数)17第
10、三层平均风向Float第三层平均风向（矢量平均）18第三层风速标准偏差Float第三层风速标准偏差19第三层每5分钟整点时刻风速Float第三层5分钟整点风速20第三层每5分钟整点时刻风向Float第三层5分钟整点时刻风向（矢量平均）21第三层风速极大值Float第三层5分钟风速极大值22第四层平均风速Float第四层平均风速(保留两位小数)23第四层平均风向Float第四层平均风向（矢量平均）24第四层风速标准偏差Float第四层风速标准偏差25第四层每5分钟整点时刻风速Float第四层5分钟整点风速26第四层每5分钟整点时刻风向Float第四层5分钟整点时刻风向（矢量平均）27第四层风速极
11、大值Float第四层5分钟风速极大值28温度值Float温度值（5分钟算数平均值）29湿度值Float湿度值（5分钟算数平均值）30压力值Float压力值（5分钟算数平均值）31数据采集器采集中断信号float0表示正常，1表示故障32数据记录仪电源告警Float0表示正常，1表示故障输入示例： /tab键分隔序号测风塔名测风塔状态第一层平均风速第一层平均风向第一层风速标准偏差第一层每5分钟整点时刻风速第一层每5分钟整点时刻风向第一层风速极大值第二层平均风速第二层平均风向第二层风速标准偏差第二层每5分钟整点时刻风速第二层每5分钟整点时刻风向第二层风速极大值第三层平均风速第三层平均风向第三层风速标准偏差第三层每5分钟整点时刻风速第三层每5分钟整点时刻风向第三层风速极大值第四层平均风速第四层平均风向第四层风速标准偏差第四层每5分钟整点时刻风速第四层每5分钟整点时刻风向第四层风速极大值温度值湿度值压力值数据采集器采集中断信号数据记录仪电源告警# 1 XX风电场/测风塔03.45250.220.983.66270.014.503.45250.220.983.66270.014.503.45250.220.983.66270.014.503.45250.220.983.66270.014.5026.0410.8784.56 0 0#2
