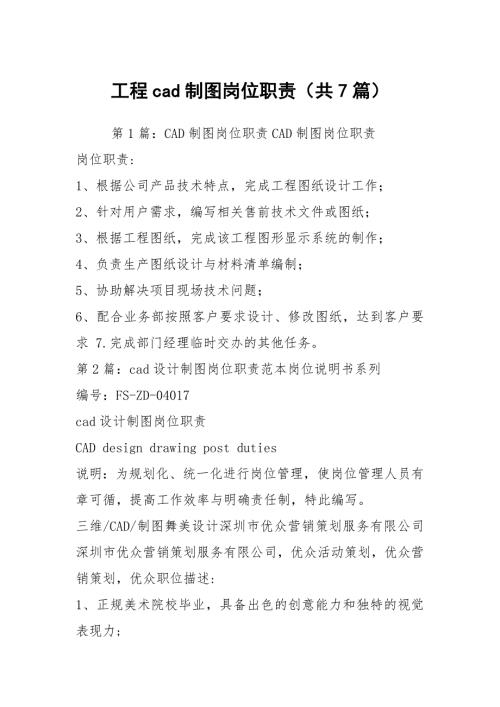

1、工程cad制图岗位职责（共7篇） 第1篇：CAD制图岗位职责CAD制图岗位职责岗位职责:1、根据公司产品技术特点，完成工程图纸设计工作；2、针对用户需求，编写相关售前技术文件或图纸；3、根据工程图纸，完成该工程图形显示系统的制作；4、负责生产图纸设计与材料清单编制；5、协助解决项目现场技术问题；6、配合业务部按照客户要求设计、修改图纸，达到客户要求 7.完成部门经理临时交办的其他任务。第2篇：cad设计制图岗位职责范本岗位说明书系列编号：FS-ZD-04017cad设计制图岗位职责CAD design drawing post duties说明：为规划化、统一化进行岗位管理，使岗位管理人员有章
2、可循，提高工作效率与明确责任制，特此编写。三维/CAD/制图舞美设计深圳市优众营销策划服务有限公司深圳市优众营销策划服务有限公司，优众活动策划，优众营销策划，优众职位描述:1、正规美术院校毕业，具备出色的创意能力和独特的视觉表现力;2、熟练掌握3DMAX、CAD、CDR、Photoshop等设计软件;3、2年以上展会设计相关工作设计经验者优先且高薪;请输入您的公司名字Fonshion Design Co., Ltd第1页 / 共1页第3篇：CAD工程制图应用实例Autocad工程图绘制实用教程学_AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面
3、所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。 1 建立一张完整工程图的基本过程在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：（1） 建立和调用标准图框。图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。（2） 建立新的图形文件，并根据需要建立若干图层。一般应包括主要轮廓线层、辅助线 层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。 （3） 根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。（4） 调入标准图框，调整图形
4、在图框中的位置，如果图形相对于图框过大或过小，应对 图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。 本课完成如图1所示的一张工程图。建立图幅为A3的标准图框 步骤1 建立新文件（1） 单击菜单命令，打开今日对话框。 （2） 单击按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的 文件名进入绘图工作环境。 步骤2 绘制图纸边界与绘图边界 1） 单击绘图工具栏中的,用光标在绘图区指定一点作为矩形的第一角点。2） 系统提示指定另一角点，输入420，297，绘图区显示一矩形框，如图2所示。（3） 单击标准工具栏中的“范围缩放”按钮（4）单击绘图工具栏中的，绘制的矩
5、形自动布满绘图窗口.,然后在命令窗口输入偏移距离：5（5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。（6） 单击编辑工具栏中的,以交叉方式选择内部四边形的上下边线和左边线。（7） 按回车键，系统提示指定基点或位移（8）在状态栏开启正交模式和对象捕捉模式，捕捉内部四边形左边线中点为基点，如图4 所示。（9） 命令窗口提示指定位移的第二个点，水平向右移动光标，然后在命令窗口输入20，结果如图5所示。步骤3 建立会签栏和标题栏 （1） 单击编辑工具栏中的（2）单击编辑工具栏中的,然后选择内部四边形，将其分解为单线条对象.,在命令窗口输入偏移距离：7。
6、3） 选择内部四边形的底边线，然后在其上方单击一点，建立第一条偏移线。（4）选择新建的偏移线，在其上方单击一点建立第二条偏移线。重复上述操作完成如图6 所示的6条偏移线。（5） 单击编辑工具栏中的,选择外部四边形的左边线为延伸边界。（6）按回车键，然后用光标依次拾取内部四边形的底边线和六条偏移线，将其延伸，结果如图7所示。（7）使用偏移工具，选择内部四边形的左边线向左偏移12mm建立一条偏移线，选择内部（8）四边形的右边线向左偏移185mm建立一条偏移线，结果如图8所示。（8） 单击编辑工具栏中的,然后选择边界对象，选择如图9中虚线所示的线条。（9）按回车键，分别拾取多余的线条将其剪除，结果
7、如图10所示。（10） 单击编辑工具栏中的,打开阵列对话框，各参数设置如图11所示，选择标题栏左侧边线为阵列对象，单击按钮，结果如图12所示。（11） 单击编辑工具栏中的,然后选中所有的表格对象作为边界对象。（12）用光标拾取多余的线段，最后完成如图13所示的结果。 步骤4 在标题栏中添加文字1） 单击菜单命令，打开文字样式对话框，设定“字体” 为“宋体”2） 单击菜单命令，在标题栏中的适当位置指定一点作为文字的起点，输入文字的高度：3，文字旋转角度：0。3）在命令窗口输入相应文字，然后移动光标到另一位置，继续在命令窗口输入相应文字。免费CAD教程由CAD网提供 4）使用关键点调整文字位置，最
8、后的结果如图14所示（上图为局部放大图，下图为整 体图）步骤5 保存为块文件1） 在命令窗口输入：WBLOCK，系统打开写块对话框。（2） 在源一栏中，选中对象，在基点栏中单击“拾取点”对应的按钮，选择所 绘图纸边框的左下角顶点作为基点，在对象栏中单击“选择对象”对应的按钮，然后选中绘制的全部图素。（3） 在目标栏的“文件名”文本框中输入：A3图纸，在“位置”对应的文本框中输 入或指定保存路径，上述设置如图15所示。 （4） 单击按钮，完成块的保存。3 绘制主视图模型的主视图是其他三视图的参照对象，因此首先绘制主视图。 步骤1 建立新图层（1） 单击特性工具栏中的,打开图层特性管理器对话框。（
9、2） 连续单击5次按钮，系统自动建立5个图层。（3） 将各图层分别命名为：“轮廓线”、“剖面线”、“中心线”、“尺寸标注”、“文字说明”，（2）对各层的颜色及线型作相应设置，如图16所示。步骤2 绘制主视图的主要定位、定形线 1） 将当前图层切换到“轮廓线”层。 2）开启正交绘图模式，单击绘图工具栏中的如图17所示。 3)单击绘图工具栏中的,输入偏移距离：80。,在图形窗口大致绘制两条垂直线段，（4） 选择竖直线条为偏移对象，在其右侧单击一点。 （5） 按两次回车键，继续执行偏移命令，输入偏移值：30。（6） 选择水平线为偏移对象，在其上方单击一点；选择新建的偏移线为偏移对象，在其上方单击一点
10、结果如图18所示。（7） 选择三条水平线的中间一条，然后在特性工具栏“图层控制”下拉列表中，选择“中心线”，将该水平线移到“中心线”层。 步骤3 绘制主视图中图形对象的具体结构 （1） 单击标准工具栏中的（2）单击编辑工具栏中的,选择图形区域进行放大，以方便作图。,在命令窗口输入偏移距离：15，然后选择左侧竖直线向右偏移出一条线，选择右侧竖直线向左偏移出一条线，结果如图19所示。3） 同样方法，使用偏移命令将水平直线A分别向上偏移15、40，绘制出两条直线，如图20所示。（4） 使用修剪工具修剪多余线条，结果如图21所示。（5） 单击编辑工具栏中的,在命令窗口输入偏移距离：60，选择竖直线条
11、B为偏移对象，在其右侧单击左键偏移出一条线。6） 同样方法将线条B向右偏移60绘制一条线，结果如图22所示。（7） 同样方法使用偏移工具，将水平直线C分别向上偏移50、45、40绘出三条水平线， 如图1-23所示。（8） 使用修剪工具、使用建立圆角工具（圆角半径设为0）等修剪多余线条，结果如图24所示。（9） 使用修剪工具，将中心线以下的所有图形对象剪除，如图25所示。（10） 单击编辑工具栏中的镜像工具按钮,首先选择中心线以上的全部图素，然后按住键，拾取图25中箭头指示的线段，取消对该线段的选择。 （11） 按回车键，选择中心线为镜像线，结果如图26所示。 （12） 单击绘图工具栏中的,用光
12、标捕捉中心线与左侧边线的交点A作为圆心。（13）输入圆的半径：10，结果如图27所示。（14） 开启正交模式，选择绘制的圆，用关键点方式或使用移动工具将圆向右水平移动 20mm，结果如图28所示。 4 绘制左视图根据制图投影规则“长对正”、“宽相等”、“高平齐”绘制左视图。 步骤1 绘制同心圆（1） 单击编辑工具栏中的“拉长”按钮,在命令窗口输入：DY。（2）选择中心线，用光标向右拖动中心线右端点到适当位置。（3） 切换图层到“中心线”层，然后开启正交模式，使用绘制直线工具绘制一条竖直辅 助线，如图29所示。（4） 切换图层到“轮廓线”层，使用绘制圆工具，绘制半径分别为45和70的两个同心 圆
13、如图30所示。步骤2 绘制缺口（1） 关闭正交模式，打开极轴模式。（2） 打开草图设置对话框，在极轴追踪面板中，设定“增量角”为“15”，选 择“极轴角测量”类型为“绝对”，如图31所示。3） 单击绘图工具栏中的绘制直线按钮，捕捉左视图的圆心为绘制直线的起点。 4）移动光标到圆的左上方，待光标附近显示极角为“105”时，如图32所示。（5） 在命令窗口输入极径：70。（6） 按回车键，结束直线的继续绘制，结果如图33所示。（7） 使用镜像工具，选择垂直中心线为镜像线，镜像复制刚刚绘制的斜线段，结果如图 34所示。（8） 使用修剪工具，修剪多余线条，结果如图35所示。步骤3 建立圆角 1） 单
14、击编辑工具栏中的,在命令窗口输入：R。2）输入圆角半径：5。3）选择缺口处140的圆弧线与斜线，建立圆角，结果如图36所示。步骤4 建立阵列孔的辅助定位线 1） 切换当前图层为“中心线”层。（2） 使用绘制圆工具，绘制一半径为60的圆，如图37所示。（3） 开启极轴模式，使用绘制直线工具，选择左视图中的圆心为直线的起点，移动光标， 当光标附近提示的极角为135时，在命令窗口输入65。 （4） 按回车键，完成辅助线的绘制，结果如图38所示。步骤5 阵列安装孔1） 将当前图层切换到“轮廓线”层。 2） 绘制一半径为5的圆，如图39所示。3） 单击编辑工具栏中的,打开阵列对话框，选择“环形阵列”，选
15、择左视图大圆的圆心为阵列中心点，阵列数设为4，填充角度为270，选择图39中半径为5的圆为阵列对象，各项设置如图40所示。免费CAD教程由CAD网提供（4） 单击按钮，完成安装孔的阵列复制，如图41所示。步骤6 绘制隐藏线 （1） 单击绘图工具栏中的（2）单击标准工具栏中的,在命令窗口输入：H，绘制水平结构线。 ,捕捉主视图中结构线与圆的切点。（3）绘制如图42所示的两条结构线。（4） 修剪多余线条，结果如图43所示（5） 单击菜单命令，打开线型管理器对话框。 （6） 单击按钮，打开加载或重载线型对话框，选择“DASHED2”线型。（ 7） 单击按钮，完成线型的加载。（8） 选择左视图中刚刚绘
16、制的四条水平短线，然后在特性工具栏“线型控制”列表中选择新加载的虚线线型。（9） 修剪多余的辅助线，结果如图44所示步骤7 在左视图中绘制内孔（1） 使用绘制圆工具，在左视图中以大圆圆心为中心，绘制两个半径分别为：20、10的 两个同心圆，结果如图45所示。5 图案填充与尺寸标注图形轮廓线绘制完毕后，根据设计需要可进行相应的图案填充，然后按设计要求标注图形的尺寸。步骤1 填充剖面线1） 将当前图层切换到“剖面线”层，单击绘图工具栏中的 ，打开边界图案填充 对话框。 （2） 选择“ANSI31”图案，然后单击拾取点按钮，分别点取图45中箭头指示的两点。 （3） 按回车键，完成剖面线的绘制，如图4
17、6所示。步骤2 标注圆心标记（1） 将当前图层切换到“尺寸标注”层。 （2） 单击标注工具栏中的,然后选择主视图中的圆，建立圆心标记。（3） 同样方法在左视图中，对各圆标注圆心标记，如图47所示。步骤3 设置标注样式（1） 单击菜单命令，打开标注样式管理器对话框。 （2） 单击按钮，在调整面板的标注特征比例栏中设置“全局比例”为“3”，在主单位面板中，设定“精度”为“0”。 步骤4 标注主视图（1） 在特性面板层控制列表中，选中“剖面线”层，单击该层的“灯泡”按钮，关 闭该层。（2） 单击标注工具栏中的. (3)从左到右依次拾取图47中箭头指示的4条边线。（4） 按回车键，在命令窗口输入：B，
18、进行基线型标注。 （5） 向下移动光标并指定一点放置尺寸，结果如图48所示。（6） 单击标注工具栏中的,拾取主视图中的圆孔边线，标注该圆的直径。（7） 使用线性标注工具，标注主视图中其它尺寸，结果如图49所示。步骤5 标注左视图（1） 使用标注直径工具，标注左视图中各圆的直径尺寸。（2） 使用标注半径工具，标注左视图中的圆角，结果如图50所示。（3） 单击标注工具栏中的.（4）在安装孔的边线上指定一点，作为第一个引线点，然后再指定另一个点。（5） 接受系统默认的文字宽度。免费下载CAD教程到CAD网 （6） 系统提示“输入注释文字的第一行：”，按回车键，打开多行文字 (7)编辑器对话框，输入“
19、4%C10”，单击按钮，结果如图51所示。6 插入标准图框并书写技术要求图形绘制完毕就要把它们放入标注图框中，然后写上技术要求，即可全部完成一张工程图的绘制。步骤1 插入图框（1） 单击绘图工具栏中的,打开插入对话框。 （2） 单击打开选择图形文件对话框，选择前面建立的“A3图纸”图形文件，然后单击按钮。（3） 单击插入对话框中的按钮，移动光标将图框放入适当位置，如图52所 示。步骤2 书写技术要求 （1） 单击,然后在图形适当区域拉出一矩形框以放置文字。（2） 在打开的多行文字编辑器对话框中，输入技术要求的文字内容。 （3） 单击按钮，完成文字的输入。（4） 使隐藏的“剖面线”层显示，在状态
20、栏中单击按钮，显示实际的线宽，结 果如图53所示。第4篇：CAD制图员岗位职责、制图规范和流程CAD制图员岗位职责、制图规范和流程岗位职责：1、制图员必须遵守公司及硬装设计部的规章制度，在各方面对甲方、公司、硬装设计部负责。2、制图员在日常工作中，必须服从设计总监的安排，对设计师负责。3、服从设计师对具体设计工作的安排。4、通过设计师了解工程概况、甲方意图和要求，负责方案图、施工图等图纸的绘制。5、负责图纸深化，包括设计方案的修改、确认，施工图绘制，施工图扩充、变更图以及各专业图纸的完善。6、制图员图纸绘制必须按照附件一硬装设计部CAD制图规范绘制，并符合有关国家规范以及甲方的要求。7、制图员
21、应对所绘图纸负责，因绘制原因造成甲方及公司的声誉及经济损失，应酌情承担相应的连带责任。8、有义务提出意见以及合理化建议。9、提高自身的专业能力，配合设计师完成投标工作中设计方案的完成。10、制图员须在每月5日之前提交上一个月的提成表，如若逾期未交，则该人员上一个月提成顺延至下一个月再发。规范：1、各人电脑的设置：电脑名称-硬盘名称-设计师名称-年份-项目名称-施工图包-竣工图包等。2、模型库：分清各种家具分类，家装、公装分开等。3、量房工具：黑色、彩色签字笔、纸张、卷尺等、相机等物品的采购、保管、使用、借用由CAD主管统一管理；4、CAD版、PS7.0以上版本，OFFICE以上版本；DWG格式
22、转换成JPG格式的方法请咨询CAD主管。5、具体CAD施工图的绘制以及深化设计的要求：（1）、施工图制图要求：准确、标准、美观、快捷；（2）、整套施工图纸的内容包括：封面、说明、目录、平面、立面、节点、封底。并应包括两大部分，第一部分为装修部分包含三大面及个装饰造型的具体图纸；第二部分为设备部分包含水电暖通空调消防安防音响等方面的具体图纸；（3）、图纸的线型、颜色、粗细、文字的大小字体、数字的大小字体、各种符号的大小粗细等详细情况，请见附件一（CAD制图标准）；（4）、图层分类、布局使用、图框比例、图纸会签、盖章要求均由CAD主管确定等；（5）、图纸打印、晒蓝图、工作联系单由CAD主管确定；6
23、补充图纸、变更图纸的编号、整理详情、与甲方的交接详情文件由相应的制图人员确定；7、竣工图的编制方法，编制程序等问题由CAD主管确定；8、施工图、竣工图图纸以及施工过程中、竣工后的照片归档由相关设计师和CAD主管来统一协调确定；流程1、CAD组配合设计师量房，以及对甲方提供的图纸进行电子化，熟悉相关建筑情况；2、制图员（最好2位）应和设计师一起去施工现场量房照相与甲方现场进行沟通；3、量房要用不同颜色的笔，绘制记录出现场的第一手资料，特别是管线梁柱等部位；4、照相应全面，多角度，特别注重管线梁柱楼梯等结构细节的特写；5、原始尺寸图由制图员绘制（量房时的画图者）；6、原始图完成后交设计师做平面方
24、案；7、对平面方案进行多次修改完善；8、在甲方负责人签字确认的方案图纸（平面和效果图）的基础上，再去现场复核一下各空间的尺寸，及拍照备用；9、绘制和深化其他平面图；10、配合设备工程师绘制相关的设备部分施工图；11、完成所有不同空间的立面图纸；12、完成三大面及各种造型的节点详图，节点图的剖切要求最好能横竖双向表现；13、与设计师紧密配合，对平面图、立面图和节点图应全面熟悉和配合，发现问题及时解决；14、制图员编制目录，说明，应与图纸一一对应，尤其是说明应有通用说明和专项说明之分，专项说明应详细到位；15、打印图纸应先借款办理财务手续，图纸会签，图纸数量，盖章等应完备；16、呈送给任何部门的图
25、纸应有工作联系单，并签字归档；17、竣工图的编制应在施工图的基础上，结合施工过程中的补充图纸、变更图纸以及相关的来往文件，统一完整准确的进行编制；18、竣工后应对现场进行拍照归档；第5篇：CAD工程制图主要包括哪些内容CAD工程制图主要包括哪些内容？天正建筑结构图的绘制、改造图绘制、平面图的绘制、顶面图的绘制、强弱电的绘制、水管走向图的绘制、地面铺贴图的绘制，相关立面图的绘制、节点大样图的绘制、学_室内设计、家具设计、实训性课程。课程实质是要教会学生从如果识图，在掌握相关制图规范的基础上，灵活运用，自主思考。2、CAD即计算机辅助设计，利用计算机及其图形设备帮助设计人员进行设计工作 。在设计工
26、程图纸中，计算机可以帮助设计人员担负计算减少多余的操作步骤、信息存储和制图等项工作。在cad的分层顺序以数字开头第一队，以字母开头的第二队，以汉字开头的按汉语拼音排序第三队。图纸里的东西包括以下内容：字、标注、图框、河流及山体及用地的色块填充以及他们的线框，道路边线、中心线、规划界限行政边界或其他界限、分析性边界、色块，必须的不能删掉但可以冻住的辅助性线条。3、CAD、天正建筑和Revit三款主流工程制图软件，由经验丰富的创元高级讲师与业内一线设计师组合授课，以培养建筑与室内施工图设计行业专业人才为目标。教学采用高强度训练模式，学员将学_大量行业最新项目的制作方法并体验公司实战流程。本专业严格
27、按照设计公司的标准流程进行分工协作，通过大量的案例实践，让学员熟练掌握建筑设计与室内公装的深化设计，包括对施工工艺、材料应用、工程预算等内容的了解。房屋施工建筑施工：房屋是提供人们生活，生产，工作、学_的娱乐场所，房屋的建造一般需要经过设计和施工两个过程。设计人员人员根据用户提出的要求，按着国家房屋建筑制图统一标准，用正投影的方法，讲建筑图形内外形状、大小、以及各部分的结构，构造，装修、设备详细的绘制图样，称为房屋建筑图，用于指导施工，称为建筑施工图。 立面图的展开：在制作各种通风管道、弯头、三通和刚构件，混凝土浇筑模版，立面展开的原理，把立面的表面沿适当的位置裁剪开，按其实践形状和大小依次，
28、无槢皱地摊平在同一个平面上，称为立体表面展开。立体表面分为可展和不可展，曲面立体中只有属于直线面的柱面、锥面和切线面。暖通空调施工：随着过民的经济发展，人们对居住和工作地点的生产、生活环境越来越高。所以建筑物的采暖、通风和通过空调来调节人们居住环境，就显得日益重要。暖通空调的分类组成：1、供暖系统分类、供暖就是用人工方法向室内供给热量，以创造适宜的生活条件，（1）热水供暖系统：它是以热水作为热媒的供暖系统，按照系统循环动力（自然）循环系统和机械循环系统：按照供回水方式的不同分为单管系统和双管系统，按照管道敷设方法的不同分为垂直式系统和水平式系统，按照热媒温度的不同分类低温水供供暖系统和高温水供
29、暖系统。（2）蒸汽供暖系统：他是以蒸汽作为热媒的供暖系统，按照气压给力的大小，分为高压蒸汽供暖（压力高于70kpa）和蒸空气供暖，按照蒸汽干管布置的不同分为上供式、中供式、下供式三种。特点，分为单管式和双管式。（3）通风系统分类：它是以热风作为热媒的供暖系统，主要有通风机，空气加热气组成的联合机组向室内送出暖风的供暖系统。第6篇：工程制图与CAD实_实验报告 工程制图与CAD实_报告学院： 材料与化工学院 班级： 化工 0801 学号：姓名： 李天宇 指导老师： 张 平实验一：AutoCAD的基本操作指导教师 实验时间： 年3月10日 学院 学院 专业班级 学号 姓名 实验室 一、实验题目：A
30、utoCAD的基本操作 二、实验目的：1、了解AutoCAD基本概念 2、学_AutoCAD的基本操作 三、实验主要步骤及结果： 1、几何图形绘制 （1）启动AutoCAD用下拉菜单“格式”“单位”或命令行输入：UNITS，查看和设置绘图单位、精度（建议使用缺省值）及角度（建议使用缺省值）。（2）设置图幅（选A3图幅）。（3）用绘图工具栏的直线命令绘制，绘图时确定点的方式：用鼠标导向“直接距离”方式画各水平、垂直线（打开极轴）；用“相对坐标”方式画斜线。（4）将绘制的图形存盘，在后面标注尺寸时使用。 2、图框设置与绘制（1）用“图形单位”对话框确定绘图单位（建议使用缺省值）。 （2）用“LIM
31、ITS”（图限）命令选A3图幅（长420 mm，宽297 mm）。 （3）打开正交、栅格及栅格捕捉。 （4）建图层、设线型、线宽及颜色。粗实线 白色（或黑色） 实线（CONTINUOUS） 0.7 mm 细实线 白色（或黑色） 实线（CONTINUOUS） 0.35 mm 点画线 红色 点画线（CENTER） 0.35 mm 虚线 蓝色 虚线（HIDDENX2） 0.35 mm 尺寸 白色（或黑色） 实线（CONTINUOUS） 0.35 mm（5）用绘图工具栏的直线命令图标按钮绘制边框，在粗实线层上画图框线，在细实线层上画图幅线。心得体会：通过这次实验，我对CAD绘图有了初步的了解，掌握了
32、CAD中基本绘图操作 以下书写实验的有关格式，仅作参考：实验一：熟悉CAD软件指导教师 张 平 实验时间： 年3月10日学院 材料与化工学院 专业 化工工艺班级 0801 学号 姓名 搞形式 实验室 机房A1 一、实验题目：熟悉CAD软件 二、实验目的：1掌握进入和退出AutoCAD的基本方法，熟悉用户界面。2学_新建图形、绘制简单图形的操作，掌握坐标及数据的输入方法，绘出下面所示图形。3掌握打开工具栏的方法，打开“对象捕捉”工具栏，同时学会利用栅格绘制图形。4掌握图形文件存盘和打开的方法。 三、实验内容： 1、设置正交极轴 单击正交按钮，使状态栏中的按钮，使其呈下凹状态即启动了正交功能。另外
33、按F8键或者在命令中输入prtho命令也可启动或者关闭正交功能。启用正交功能后，十字光标将在水品或者垂直方向上启动，所绘直线平行于X轴或Y轴，该功能常常用来绘制水平或者垂直的直线。创建或者修改对象时，可以是哟哦那个“极轴追踪”来显示由制定的极轴角度所定义的临时对其路径。 单击状态中的按钮，该按钮呈凹下状态时，就启动了极轴功能。用户还可以通过“草图设置”对话框来设置极轴追踪的角度和其他参数。 2、设置对象捕捉、对象追踪。单击状态栏中的按钮，该按钮呈凹下状态下即启用了对象捕捉功能，按F3也可以启用或者关闭对象捕捉功能。启动了对象捕捉功能后，将鼠标光标移动到某个特殊的点上，系统就会自动捕捉该点进行精
34、确绘图。通过对象捕捉功能可以捕捉端点、中点、圆心、节点、焦点等对象点。用户设置系统自动捕捉的点对象。单击状态栏中的按钮，该按钮呈凹下状态时即启动了对象追踪功能。按F11键和在“对象捕捉”对话框中选中对象追踪功能中复选框也可以启动对象追踪功能。对象追踪是根据捕捉点沿正方向或极轴方向进行追踪，该功能可理解为对象捕捉和极轴追踪的联合应用。若取消功能，只要单击状态栏中的向阳功能使其突出即可。 3、控制对象线宽的显示状态单击状态栏中的按钮，当该按钮呈下凹状态是，此时绘图区中所有的图形均以实际设定的线宽显示。 4、设置绘图单位在模型空间理一定要按1比1来画图，但要正确选择尺寸单位。 如果是进行机械设计，该
35、单位应该选用毫米。 如果是进行建筑设计，该单位应该选用米。如果是华城市规划图，单位应该选用百米或者千米。 操作菜单“格式”5、设置绘图界限 limits 五、操作练_ 心得体会：通过这次实验，我对CAD绘图有了初步的了解，掌握了 CAD中基本绘图操作，学会了状态栏的设置、图形界限的设置，和绘图单位的设置。实_小结经过20节课的上机，你学到了什么，可以总结性的说说，自己小结一下第7篇：在建筑工程CAD制图过程中在建筑工程CAD制图过程中，经常会从复使用大量的图形，如何利用CAD强大的二次开发功能来减少工作量，就变得非常必要。下面说明二维图形参数化编程方法的几个要点。参数化绘图就是由用户输入（或选
36、择）参数值，程序自动绘制相应的图形，其编程的一般步骤是由用户先输入一个基准点，然后根据基准点计算出其它各点的位置，调用CAD命令进行绘图，最后还要对绘制的图形进行编辑修改，达到最终效果，大致来说分为下面几个步骤。1分析；拿到一个图形，首先要分析，这是必不可少的步骤，先确定一个基准点，基准点就是用户绘画的插入点，要根据实际情况确定，例如圆的基准点一般选择圆心。如果图形较多，还应该找出其相似部分，单独编成函数，这样可以减少程序的代码量。2确定参数；参数化编程必须有参数，有些参数是由用户交互式输入，有些参数是编程者给定的一系列，由用户进行选择。3计算点的位置；基准点和参数确定后，就要计算其它各点的座
37、标位置，这些点都是基于基准点根据各参数计算出来的，所以说点的座标是相对的。4编程绘图；所有都计算出来后，就可以调用CAD命令来绘拨制图形，这里一定要熟悉CAD命令的格式，清楚下一步要输入什么，比如命令是要求输入一个点，程序却给了一个字符串，这显然是要出错的。5调试；任何一位编程人员也不敢保证它所编的程序一点错误也没有，出错是在所难免的，这就需要调试。可以先用开发环境提供的检查工具来检查，然后试运行程序，设置断点，跟踪变量都要是调试程序的助手。6编辑选项面板；选项面板的交互式功能为用户提供了极大的方便，编程者给用户提供一个对话框界面是一个不错的方式。编辑选项面板使用CAD系统的对话框控制语言DCL，应先把界面规划一下，确定哪些需要在对语框中显示，调整控件的布局，使用预览工具来查看效果。7编辑对话框驱动程序；对话框的驱动程序应添加在绘图程序的后面，主要是考虚代码量越少，出错率越低，绘图部分的程序调试好了，再添加对话框驱动程序，这样也容易找到对话框程序的出错位置。8调试编译；在所有的程序编辑完成后，要进行总体调试，试运行程序。如果有必要，还要对源代码进行骗译，这样可以加密源代码，保护编程者的权益。工程cad制图员岗位职责cad制图工作岗位职责cad制图员岗位职责cad制图助理岗位职责（共5篇）cad绘图师岗位职责（共9篇）
