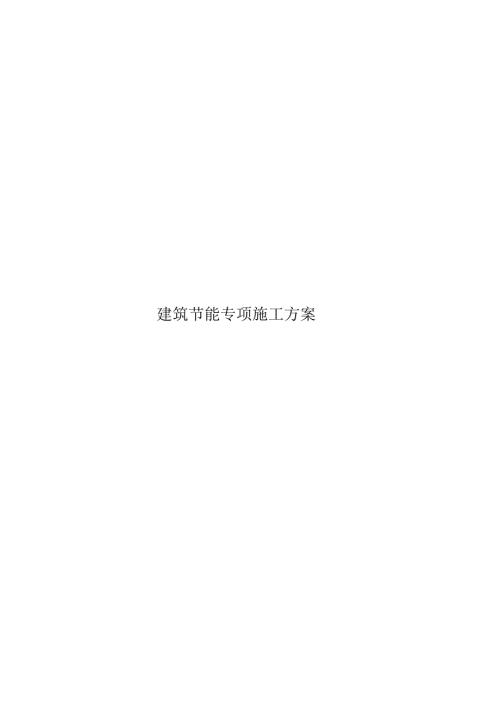

1、建筑节能专项施工方案目录第一章总则2第二章编制依据3第三章工程概况4第四章墙体及屋面节能方案5第五章铝窗幕墙节能方案14第六章水电安装节能方案18第七章通风及设备节能方案23第八章工程质量保证措施38第九章安全施工措施37第十章文明施工、环境保护保证措施45第一章总则为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果，特制定巫溪县人民法院审判法庭工程建筑节能施工专项方案。该方案分为“墙体及屋面节能方案”、“铝窗幕墙节能方案”、“水电安装节能方案”、“通风及设备节能”方案等四项方案。建筑节能分部工程的质量验收，应在检验批、分项工程全部验收合格的基础上，进行外墙
2、节能构造实体检测，外墙气密性现场检测，以及系统节能检测和系统联合试运转与调试，确认建筑节能工程质量达到验收条件后方可运行。建筑节能分部工程质量验收合格，应符合下列规定：1、分项工程应全部合格；2、质量控制资料应完整；3、外墙节能构造现场实体检验结果应符合设计要求；4、严寒、寒冷和夏热冬冷地区的外墙气密性现场实体检测结果应合格；5、建筑设备工程系统节能性能检测结果应合格。第二章编制依据1、中华人民共和国节约能源法2、深圳市居住建筑节能设计标准实施细则(SGJ15-2005)3、民用建筑节能管理规定4、工程建设标准强制性条文(2002版)5、建筑玻璃应用技术规程(JGJ113-2003)6、外墙外
3、保温工程技术规程(JGJ144-2004)7、建筑节能工程施工质量验收规范(GB50411-2007)8、建筑装饰装修工程质量验收规范(GB50210-2001)9、中空玻璃(GBIl944-2002)10、铝合金建筑型材(GB/T5237-2004)11、建筑用硅铜结构密封胶(GDl6776-2005)12、金属与石材幕墙工程技术规范(JGJ133-2001)13、全玻璃幕墙工程技术规程(DBJ/C-2001)14、公共建筑节能设计标准(GB50189-2005)15、民用建筑热工设计规范(GB50176-93)16、施工图纸17、施工组织设计18、本公司所拥有的技术装备、自身素质等自身条件
4、以及公司IS09001企业质量标准文件、标化现场管理的有关细则。第三章工程概况“巫溪县人民法院审判法庭工程”由深圳市农科房地产开发有限公司开发建设，位于深圳市福田区红荔西路与农轩路交汇处。2一该项目总用地面积28402m,总建筑面积126520.08m2,地上7栋塔楼（其中6栋25层、1栋19层）及配套幼儿园（1栋3层）组成。住宅地上部分为剪力墙结构，地下部分为框剪结构，住宅区外的幼儿园为3层框架结构。住宅基础采用旋挖钻孔扩底灌注桩基础，3层配套幼儿园基础采用预应力砂预制管桩基础。建筑最大高度85米。建筑耐火等级、地上一级，地下一级。本工程有二层地下室，建筑面积39015.72rtf,其中非
5、人防区建筑面积为15282.2平方米，人防区建筑面积为4270.8平方米。人防区为全埋式甲类人防地下室，抗力等级为常6级和核6级，防化级别为丙级，为二等人员掩蔽所平时为汽车车库，战时转化为核六级人防物资库。由深圳市邦迪工程顾问有限公司负责监理，由广东省机电建筑设计研究院负责设计，由深圳罗湖建筑安装工程有限公司负责施工。第四章墙体及屋面节能方案一、建筑节能设计概况本项目“”位于深圳福田区，属于夏热冬暖地区，必须满足夏季防热要求，所以节能设计的重点是良好的自然通风和建筑遮阳。对于节能主要采取了以下措施：1、本建筑外窗（包括玻璃幕墙）1#8#楼及幼儿园采用普通铝合金窗+Iow-E中空玻璃，外窗传热系
6、数KW35Wr112K,玻璃遮蔽系数Se0.56,外窗遮阳系数W0.45,玻璃可见光透射比三0.62,外窗气密性为6级，透明幕墙为3级，采用玻璃幕墙具有可开启扇，均符合公共建筑节能设计标准规定性指标要求。2、天窗与屋顶的面积比为W4%,传热系数K=4O天窗遮阳系数0.5,均符合公共建筑节能设计标准的规定性指标要求。3、屋面采用60mm厚挤塑聚苯板保温系统，上人屋面为浅色地砖面层。K=0.78,D=2.54,P=0.72o4、外墙填充墙体：采用200摩加气碎砌块，采用深灰色外墙，KrTl=2.16,Dr=3.055P=O.73o5、设备节能设计说明5.1 分散式空调设备能效比应达到GB12021
7、3-2004中的节能评价值，集中式空调设备可分室控制温度及分室冷量计算。5.2 照明光源采用T5系列高效节能灯具符合现行国家相关标准的规定。直管形荧光灯配用电子镇流器，镇流器符合该产品的国家能效标准。5.3 公用场所照度：门厅9098LX;走廊、流动区域4752LX;楼梯2832LX;采用T5系列高效节能灯具，公用场所照明显色指数Ra三60。5.4 水泵采用高效率变频水泵。二、施工准备1、为实现本工程建设的“优质、高速、安全、文明、低耗”的目标，确保工程按要求顺利完成。根据本工程规模、技术复杂程度等因素建立管理组织。采用项目管理体制的同时，经济合同手段为主，并辅助以部分行政手段，明确各方责、
8、权、禾限在本工程施工中实施项目法施工的管理模式，组建本工程的项目部，对工程施工全过程的进度、质量、安全、成本以及文明施工等负责。项目对工程项目行使计划、组织、协调、控制、监督、指挥职能，全权处理项目事务。项目部以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在创质量优良的同时，力争提前完成施工任务。2、组织施工技术人员熟悉和学习图纸，了解设计上要求施工达到的技术标准、明确施工工艺流程。并进行图纸自审、会审等工作，做好施工图纸的会审记录。3、施工前组织各专业施工班组共同学习图纸，根据图纸要求做好技术质量交底和安全施工交底工作
9、商定施工中各专业工种的配合。4、编制本工程分项工程的施工方案，组织有关施工人员进行方案交底。5、根据施工图、施工组织设计等文件，编制施工机具配置计划和材料进场计划、施工任务单和限额领料单的签发提供依据。6、施工人员准备6.1 根据确定的现场管理机构建立项目施工管理层；6.2 根据工程特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划，确定各工种劳动力的进场的具体时间，保证工程的连续性；劳动力组合及需用计划。6.3 对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的思想，遵守有关施工和安全技术法规，遵守地方、街道的治安法规。定期对工人进行技术考核和观摩。6
10、4 在大批施工人员进场前，做好后勤工作，全面考虑工人的“衣、食、住、行、医”要求，并将这部分工作落实到位。7、物质条件准备7.1 材料准备根据施工进度计划和施工工料分析，拟定加工及定货计划。建筑材料及安全防护用品准备：对水泥、保温材料，特殊材料等，均应根据实际情况编制各项材料计划表，分批进场。对各种材料的入库，保管和出库制订完善的管理办法，防水的管理。7.2 构配件加工准备根据施工进度计划所提供的各种构配件需用量，提前做好加工工作，并编制相应的需用量计划。提前做好预制、预埋件的加工工作。7.3 机械设备准备根据施工方案中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机
11、具设备需用量计划，确保按期进场；按照施工平面布置图的要求，进场后的材料按规定地点和方式堆放，并进行相应的材料保护工作；7.4 计量器具准备依据工程需要使用的水平仪、铅垂仪等计量器具送市质量技术监督局检验校核。拟选择有一级资质的市质量监督中心试验站并与之签订代为技术检测的合同。三、施工组织管理机构1、项目管理理念是企业经营理念在项目管理上的具体体现，项目管理理念是企业理念实现的基本保证。执行“三位一体”，组合有效资源，运用适当方法，达到预期目标。执行“三位一体”战略“标价分离、分层负责、精工细做，集约增效”是成本管理方面；“过程精品、动态管理、节点考核严格奖惩”是质量管理方面；CI形象、文明施工
12、安全生产、立体标化”是现场管理方面。这三个方面的各项指标归纳细化为公司对项目的目标责任管理合同，把项目作为一个整体实行三位一体的全面考核。项目管理在于使所有参与项目进程的人员、单位在项目的完成过程中取得合理的利益回报，项目有责任为项目目标的实现整合最有效的社会资源，使各参与方的利益回报在合理的范围之内，使之提供的服务及时、准确、充分、必要、合理、有效。组合过程是一个动态的管理过程，也是动态的协调过程，根本目的是为了保证业主要求目标的实现，该组合过程的有效标准是针对与之相对应的各阶段目标和项目的最终目标得出的。2、机构组成项目经理、副经理、技术负责人、工程部、质安部等严格按照确定的领导班子，安
13、排其进场施工，推动工程建设顺利进行。四、施工目标“以工期为核心，以质量为生命线”，以集约化、专业化的现代工程施工总承包管理方法，以科学化、信息化的现代工程管理手段，在优质、快速的前提下，确保既定目标实现。在保证总工期的前提下，达到业主的满意要求。严格执行深圳市市政府发布的建设工程文明施工管理暂行规定，进行文明施工管理，全面实现工程项目管理的综合目标，为企赢得社会效益和成本效益目标的最优化。五、工程施工方法1、保温外墙的技术特点建筑节能工作主要包括建筑围护结构节能和采暖供热系统节能。提高建筑围护结构保温性能，减少其传热损失和空气渗透热损失。建筑围护结构通常包括：外墙、窗户、屋面、楼梯间、阳台门、
14、户门、地面等。提高外墙保温性能，提高窗户的保温性和气密性，是建筑节能的关键环节。外墙是建筑物的重要组成部分。把结构层与保温层分开，用强度指标较高的材料作为外墙结构层，用高效保温材料作为外墙保温层，两者结合起来，形成墙体厚度适宜、既满足结构要求又满足节能保温要求的复合保温外墙。本工程未采用高效保温材料作为外墙保温层，外墙构造直接由结构层、防水找平层、防水层和装饰层组成。2、外墙的基本构造本工程外墙采用200厚加气碎砌块、Mb5.0砂浆砌筑，深灰色外墙面层。基本构造如下：2.1 结构层：即承重（或非承重）墙体；2.2 找平层和防水层：采用聚合物水泥砂浆；2.3 装饰层：有丙烯酸外墙涂料、面砖和20
15、厚陶土板三种墙面；3、外墙砌筑及装饰施工方法见本工程施工组织设计。4、屋面保温层屋面热工艺性能依据民用建筑热工设计规范（GB50176-93）、民用建筑节能设计标准（采暖居住建筑部分）（JGJ26-95）和屋面具体做法。屋面保温层施工工艺4.1 材料要求所用材料的密度（kgr113）、含水率、导热系数等技术性能必须符合规定和设计图的要求，应有质量证明文件。4.2 主要机具一般应备有铁锹（平锹）、木刮杠、水平（准）尺、手推车、木拍子等。4.3 作业条件铺设保温材料的基层施工完成后，将基层表面清除干净，并使之平整、干燥，经检查验收合格后，方可进行下道工序。穿过屋面和墙面等结构层的管根部位，应用细石
16、混凝土填塞密实，将管根固定，采用防水材料进行防水封闭处理，确保管根部位无渗漏。保温材料的运输、存放应注意防潮、防止操作和污染，雨季应采取遮盖措施，防止水浸或雨淋。严禁在雨天、雪天进行保温层施工。4.4 操作工艺工艺流程I显层清理I管根堵孔、固定一弹线找坡鼠!一抹找平层或防水层展温层铺设1补板缝11标护层基层清理现浇混凝土的基层表面，应将尘土、杂物等清理干净，表面凸起物三Iomm应铲平。铺设保温层松散保温层如采用炉渣或陶粒，应经筛选，严格控制粒径，陶粒应搅拌均匀，控制用水量。松散保温材料应分层铺设，并进行适当压实。每层铺设的厚度应不大于150mm,其压实的程度及厚度应经试验确定，完工后保温层的允
17、许偏差为+10%或-5%铺设水泥焦渣或陶粒前应根据设计要求的厚度拉线找出泛水坡；一般铺设1：6水泥焦渣或水泥陶粒1：10,最薄处为30mm；铺设顺序应从一端开始退着向另一端进行，要振捣密实，表面用木杠刮平，用木抹子粗抹一遍。铺设聚苯板块等保温材料，应先将接触面清扫干净，板块应铺平垫稳；分层铺设的板块，其上下两层的接缝应错开；各层板间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致。4.5质量要求保证项目保温材料的强度、表观密度、导热系数和含水率以及配合比，必须符合设计要求和施工规范的规定。基本项目松散的保温材料，分层铺设，压实适当，表面平整，坡向正确。板状保温材料，应紧贴基层，铺
18、平垫稳，找坡正确，上下层错缝并嵌填密实。4.6提高门窗保温性能的措施提高窗框保温性能。窗户（包括阳台门上部透明部分）通常由窗框和玻璃两部分组成。铝合金窗框采用填充硬质聚氨酯泡沫这种断热措施，也能大大提高窗户的保温性能。提高玻璃部分的保温性能。采用双玻或中空玻璃，在中空玻璃内填充氨气等惰性气体，在中空玻璃内侧一面镀低E值镀膜等，均能有效地提高玻璃部分的保温性能。做好窗框与窗洞侧壁之间安装缝隙的密封和保温处理。处理方式宜采用在施工现场灌注氨酯泡沫塑料，或填塞聚乙烯泡沫塑料捧作背衬，外侧再做建筑密封膏封闭。做好窗洞侧壁部位的保温处理，内保温墙体，应在窗框内侧的窗洞侧壁部位做好保温处理；外保温墙体，应
19、在窗框外侧的窗洞侧壁部位做好保温处理。保温材料可用20mm厚密度为20-25kgm3的聚苯板粘贴，或用聚苯颗粒保温浆料抹灰，以减弱这一部位的“热桥”，有助于提高窗户的保温性能。第五章铝窗幕墙节能方案一、幕墙节能概况本工程幕墙主要有以下几种幕墙：隐框玻璃、铝合金门窗、铝合金百叶、金属隔栅。1、本建筑外窗（包括玻璃幕墙）1#8#楼及幼儿园采用普通铝合金窗+Iow-E中空玻璃，外窗传热系数KW3.5Wr112K,玻璃遮蔽系数Se0.56,外窗遮阳系数W0.45,玻璃可见光透射比三0.62,外窗气密性为6级，透明幕墙为3级，采用玻璃幕墙具有可开启扇，均符合公共建筑节能设计标准规定性指标要求。2、天窗与
20、屋顶的面积比为W4%,传热系数K=4.0,天窗遮阳系数0.5,均符合公共建筑节能设计标准的规定性指标要求。二、施工部署1、施工现场准备1.1、 施工前实地勘察，了解施工现场环境情况。1.2、 临时设施的搭设（办公室30m材料库房200m加工场100tf）,施工用水、施工用电。1.3、 材料垂直运输使用总包的室外施工电梯和塔吊。1.4、 按照总包单位提供的建筑总平面图及轴线控制网和水准控制点建立幕墙安装施工平面内外控制网及标高控制线。1.5、 按照施工设备需要量计划，组织施工设备进场，将施工设备安装在预定地点。对固定的设备要进行就位、接电源、调试和保养等工作，对所有施工设备都必须在开工前进行试运
21、转和安全检查验收。1.6、 保证材料的储存和堆放，按照材料、零部件的需要量计划组织进场，并存放在指定地点。2、施工技术准备2.1、 对施工图纸的方案设计、深化设计、图纸自审、图纸会审及确认、编制详细施工图、型材开模图、样板层施工图及幕墙材料下料加工图等。2.2、 根据业主认可的施工图纸及有关资料编制针对本工程的切实可行的施工方案。2.3、 组织项目部管理人员进行安全、技术培训，图纸交底。3、施工物资准备3.1、 幕墙材料、构配件和制品的加工准备，施工机具的准备和生产工艺设备的准备。32、根据施工预算、分部（项）工程施工方法和施工进度的安排，编制幕墙材料、构（配）件及制品、施工机具和工艺设备等物
22、资的需要量计划。3.3、 根据各种物资需要量计划组织货源，确定材料加工程序及时间安排。3.4、 根据施工计划阶段各种物资的需要量，制定运输计划和运输方案。3.5、 按照现场临时设施平面布置图及施工进度要求，组织物资按计划时间进场，并在指定地点按规定方式进行储存或堆放。3.6、 物资准备工作程序如图所示：4、劳动组织准备4.1、 预选精干施工队伍，进行考察审核选用。4.2、 根据施工进度计划组织劳动力进场。4.3、 向施工队伍、工人进行施工图纸、施工组织设计、进度计划、安全技术进行全面交底。4.4、 对特殊工种进行专业技术安全培训，并进行考核合格执证上岗。三、节能技术措施1、本工程采用了中空玻璃
23、如果采用6+12+6中空玻璃，那么其传热2系数K达3.5W(mK)左右，传热系数比单层玻璃低了近1/2,可以大大地降低能耗，因此，在保温性能要求比较高的情况下，应采用中空玻璃，如果中空玻璃内充入惰性气体，其K值还以可降至1.3W(m2K)o太阳辐射的特点是：可见光波长短，热量小；红外线波长长，热量大。所以玻璃材料尽量让短波可见光透射而让长波辐射热反射出去，这样在减少夏季空调负荷的同时又不至于降低采光率。热反射、中空玻璃在减少太阳透过玻璃的直接辐射。使玻璃幕墙的传热系数大大降低。2、在保证满足消防要求的同时减少开启窗扇面积、提高密封胶性能、改进节点密封性能等降低空气渗透热损失技术；3、本工程一
24、些部位采用百页、格栅等遮阳设施，以减少太阳辐射得热等。四、玻璃幕墙施工工艺和节能要点1、施工顺序结构、埋件的检查一支座及立柱的连接一立柱安装调节一立柱的分格安装控制一横梁安装一玻璃压块安装一玻璃板块安装一打胶嵌缝一开启窗扇安装一层间防火密封隔断安装2、施工要点2.1 .层间防火密封。层间防火保温材料的安装，防火层外包15mm厚度镀锌钢板，内填100mm防火岩棉。据设计楼层竖向应形成连续防火分区，特殊要求平面也应设置防火隔断。楼板处要形成防火实体，幕墙宜设上、下两道防火层。防火层与幕墙和主体之间缝隙用防火胶严密密封。、结构检查。由于结构偏差原因，会造成层间防火铁皮安装宽窄不一，现场剪切比较困难，
25、因而在放线后对结构进行检查，各处结构偏差进行记录，并进行编号，编号后设计依据尺寸下料、加工，减少重复劳动。防火铁皮的安装应与结构地面贴紧，不宜留有空隙，射钉离结构边应50mm,射钉与射钉的间距不应大于30OnIn1。、保温棉防火棉安装时四周应塞紧不应有空隙、不得见光。（图示）第17页共47页1100mm厚防火棉防火密封胶6+12A+6mm中空钢化玻璃、待防火棉安装完毕，经检查合格后，方可进行上口防火铁皮的安装，安装合格后，四周打防火胶进行密封。2.2 开启窗安装。本工程外窗可开启面积三房间地面面积10%,幕墙具有可开启扇或设通风换气装置。气密性不低于3级。、五金件（较链、风撑、多点锁、密封胶条
26、安装，密封胶条直线一定要连续使用，不能间断而形成断口。、窗扇安装一定要横平竖直，特别不能形成掉角，就是窗扇和窗框一定在一条平行线上，保证其气密性。五、铝窗施工工艺和节能要点1、施工顺序弹线找规矩一窗洞口处理一窗洞口内埋设连接铁件一铝合金窗拆包检查一按图纸编号运至安装地点一检查铝合金保护膜一铝合金门窗安装一窗口四周嵌缝、填保温防水材料一清理一安装五金配件一安装门窗玻璃一质量检验2、施工要点2.1、 弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。2.2、 窗口的水平位置应以楼层+50Cm水平线为准，往上反，量出窗下皮标高，弹线
27、找直，每层窗下皮（若标高相同）则应在同一水平线上。2.3、 墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入窗下5mm为宜。2.4、 防腐处理：窗框两侧的防腐处理应按设计要求进行。粘贴塑料薄膜进行保护，避免填缝水泥砂浆直接与铝合金窗表面接触，产生化学反应，腐蚀铝合金窗；铝合金窗安装时采用连接铁件固定，铁件应进行防腐处理，连接件选用不锈钢件。2.5、 就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。2.6、 与墙体固定：混凝土墙体用射钉枪将铁脚与墙体固定
28、铁脚至窗角的距离不应大于180mm,铁脚间距应小于600mmo隐框玻璃幕墙安装质量要求项目允许偏差(mm)检查方法竖缝及幕墙高度不大于30m10墙面幕墙高度大于30m,不大于60r15激光仪垂直度幕墙高度大于60m,不大于90rI20或经纬仪幕墙高度大于90m,不大于15On125幕墙平面度22m靠尺，钢板尺竖缝直线度22m靠尺，钢板尺横缝直线度22m靠尺，钢板尺拼缝宽度(与设计值比)1卡尺第六章水电安装节能方案一、照明节能概况照明灯具设计采用T5荧光灯、电子整流器，直管荧光灯的光效值不低于70LmW,楼梯间内采用吸顶灯，走道采用吸顶灯或嵌入式筒灯，疏散走道、防烟楼梯间及前室设置疏散照明灯，
29、疏散走道地面最低水平照度不应低于0.51x,楼梯间内的最低水平照度不低5.01x,楼梯开关采用单联双控开关；门厅计值照明901x,功率密度值5wm2住宅设计值照明1401x,功率密度值6wm20配电房设计值照明1981x,功率密度值5.5wm2地下室车库设计值照明761x,功率密度值2.5wm2发电机房设计值照明2131x,功率密度值5.5wm2消防控制中心设计值照明4981x,功率密度值12.9wm2弱电机房设计值照明4681x,功率密度值12.5wm2o二、配电及照明1、照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查
30、认可，形成相应的验收、核查记录。质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。2、荧光灯灯具和高强度气体放电灯灯具的效率不应低于表的规定。灯具出光口形式开敞式保护罩（玻璃或塑料）格栅格栅或透光罩透明磨砂、棱镜荧光灯灯具75%65%55%60%高强度气体放电灯灯具75%60%60%3、管型荧光灯镇流器能效限定值应不小于表的规定。标称功率（W）18202230323640镇流器能效因数（BEF）电感型3.1542.9522.7702.2322.1462.0301.992电子型4.7784.3703.9982.8702.6782.4022.2704、照明设备谐波含量限值应符合表的
31、规定。谐波次数（n）基波频率下输入电流百分比数表示的最大允许谐波电流（%）22330（注：人是电路功率因数）510779511n39（仅有奇次谐波）3检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。检查数量：全数核查。5、低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对截面和每芯导体电阻值进行见证取样送检。每芯导体电阻值应符合表的规定。不同标称截面的电缆、电线每芯导体最大电阻值标称截面（mm）20时导体最大电阻（Q/Km）圆铜导体（不镀金属）0.536.00.7524.51.018.11.512.12.57.4144.6163.08101.83161.15250.
32、727350.524500.387700.268950.1931200.1531500.1241850.0991检验方法：进场时抽样送检，验收时核查检验报告。短路三相电压不平衡度允许值为2%,短时不得超过4%o8、在通电试运行中，应测试并记录照明系统的照度和功率密度值。10、交流单芯电缆或分相后的每相电缆宜品字型（三叶型）敷设，且115%,最小相负荷不宜小于三相负荷平均值的检验方法：在建筑物照明通电试运行时开启全部照明负荷,检查数量：全数检查Q1.4、风管和水管的绝热材料和厚度符合节能规范的要求；空调供冷咬口、拼料等有明显缝隙处涂密封胶。处理好的风管要擦试干净，按B、支吊架安装：a、风管支吊架
33、安装必须准确，膨胀螺栓规格与吊杆相同。b、吊架间距：风管水平安装：支、吊架间距不大于2.53m.c、支吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或g、吊架的螺孔采用机械加工。吊杆应平直，螺纹完整、光洁。安装吊架安装示意图如下：风管支、吊架安装示意图封胶带，厚度不应小于3mm,垫片不应凸入管内，亦不应突出法兰外。b、连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧且螺栓方向为是d、为保证今后送风不吹出尘土，保护装饰品的清洁，因而在安装完风管过墙、过楼板安装的质量对建筑、装饰的影响很大。例图如下：O3M二.,一3、风管测漏被测风管的试验压力是根据其工作压力确定的，于1个系统。在加工工艺得到保证
34、的前提下，采用漏光法检验。检测第33页共47页不合格时，应按规定的抽检率做漏风量测试。中压系统风管的严密性正压风管式漏风量测试装置连接示意将漏风压差数对照“漏风量一压差”表查出漏风量（LS）o将漏风量（L/S）除以被测风管的表面积（m）并进行单位换算后得牢固保证风口与风管离缝处不漏风；风口在室内墙面或吊顶做到横平b、风口安装中，散流器安装比较重要且是难点。常规安装例图2.1施工准备阶段，项目部组织全体施工人员、技术人员、质检员认深化，编制详细的专项施工方案，报监理及业主审批。做到事前存控2.4技术交底在施工过程中发生质量同题，分析原因，吸取教训，制定对策，杜绝预防措施，把不合格减至最低。通过对
35、供应商的选择及对原材料质量关严格控制，保证产品符合要入技术保证措施、成品保护协调管理土建与机电专业的各项工作；加强成品保护；专业施工单位程质量进行复查并确认；交接手续完成后，接受单位应对上道工序成品予以保护。上道工序施工单位提交的工序交接单应注明本工序成品保对于正在交叉施工的成品保护工作，由各专业施工单位在施工过程中相对完工的样板房应进行成品保护，严禁无关人员进入，对进入样板房禁止在建筑物内乱涂乱画，严禁随地大小便。完成并经验收合格，防止污染装饰装修施工成果。各专业施工单位负责对本专业成品保护工作进行跟踪检查、控制。项目部不定期组织、监督、检查本工程各专业成品保护工作。项目部有权依据有关规定对
36、成品保护工作不力的单位、人员进行处隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净，防止降操作中应避免材料在屋面上堆积二次倒运。保证均质铺设。2.4、板块保温材料铺贴不实：影响保温、防水效果，造成找平层裂缝。应严格达到规范和验评标准的质量标准，严格验收管理。安全生产、预防为主”是施工现场的基本方针。严格执行国家有关安理，做到常检、常修、常保养，保持良好的工作状态。9、认真贯彻安全生产防火制度。保温材料是易燃品，要设防火标志，施工笛理办法，严格按照深圳市政府提出的“净、畅、宁”的要求1.1严格按施工组织设计中的平面布置图划定的位置堆放成品、半成点、中午12点至下午2点进行产生噪音的建筑施工作业。若由于施工不能中断的技术原因和其他特殊情况，确需在该时段连续施工作业2.5配备保健药箱，购置必要的急救、保健药品。保卫人员，昼夜值班，做好进入施工现场人员和车辆的登记手续，防人员的标卡应分颜色区别Q第47页共47页
