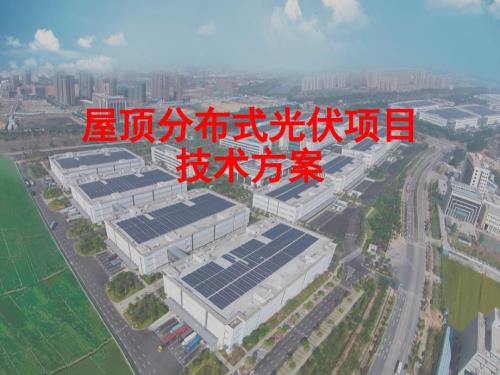

1、屋顶分布式光伏项目屋顶分布式光伏项目技术方案技术方案项目概况项目概况 屋顶分布式光伏发电系统是光伏系统与建筑屋面结合最常见的一种，此方案集成的是BAPV的高级形式，光伏组件不仅满足光伏发电的功能要求，同时还要兼顾建筑物的基本功能要求。分布式光伏项目采用自发自用，余额上网的并网模式，依托屋顶有利的资源优势，建设光伏并网发电项目。发电过程不产生任何污染物和噪声，是一种高效、节能、环保的清洁能源发展机制。分布式屋顶选型分布式屋顶选型混凝土屋顶 混凝土屋顶一般为水平面或有2-3倾角，屋面均有防水保护措施，四周有高一米左右的女儿墙，部分屋顶有通风管道等设施。根据混凝土屋面的不同结构特点，混凝土屋顶分布式
2、光伏支架基础一般有水泥配重法、预制水泥配重、化学锚固发、专用双组分植筋胶，分布屋顶式选型分布屋顶式选型彩钢屋顶 彩钢屋顶一般呈人字形，中间高，两端低，形成不同倾角的坡面；也有部分屋顶呈一面倾角。房屋整体结构常见的有钢结构，混凝土、砖砌体等。彩钢屋顶安装简便，最常见的彩钢结构有直立锁边型、角驰型、梯形等。对于直立锁边型与角驰型彩钢屋面，多利用彩钢瓦的波峰，使用专用铝合金夹具固定支架导轨。分布式光伏支架选型分布式光伏支架选型 屋顶安装光伏组件最主要的是考虑建筑物整体结构及屋顶的承载能力，混凝土屋顶一般采用适当倾斜角支架安装光伏组件，彩钢屋顶采用适当倾斜角和平铺两种支架安装方式，材料选用轻质铝合金材
3、料。根据不同设计，混凝土支架基础一般为单排独立（11）、双排双列（22）、条形基础。考虑到屋顶承载能力，倾角安装一般为一块光伏组件竖向安装；平铺采用专用材料、工具直接与屋顶转接安装。分布式光伏组件布局分布式光伏组件布局光伏组件平铺安装光伏组件平铺安装 光伏组件厂家不同，规格型号尺寸也略有不同。例：某厂家光伏组件：功率：255W，尺寸：1650*990*40（mm）,单块组件面积：1.63m2,公式：装机容量=实际面积单块光伏组件面积组件功率（实际面积=总面积-检修、安装通道等）。光伏组件倾斜角安装光伏组件倾斜角安装 根据当地纬度、赤纬角计算出太阳高度角a和太阳方位角。行间距计算公式：D=(ht
4、ana)*cos，单块组件占地面积=D*0.99,装机容量=实际面积单块光伏组件面积组件功率分布式光伏电气设备选型分布式光伏电气设备选型汇流箱选型 汇流箱分为直流汇流箱和交流汇流箱。根据设计方案的不同，选择不同的汇流箱，有些小型分布式光伏发电省去汇流箱这一环节，直接通过逆变器与用户或电网连接。直流汇流箱处于逆变器的下游，它将多组组件并联后送至逆变器，此类方案一般为大型逆变器。交流汇流箱处于逆变器的上游，它是将多台逆变器并联后送至变压器或直接上网。分布式光伏电气设备选型分布式光伏电气设备选型逆变器选型 常见的逆变器有大型逆变器（500kW-1000kW）、小型逆变器和组串式逆变器（10kW-40kW不等），根据装机容量的不同，选择不同规格型号的逆变器。大型逆变器多用于大型光伏发电，小型逆变器和组串式逆变器多用于小型和中型光伏发电。组串式逆变器目前也适用于大型光伏发电，它们各有自身的优缺点。分布式光伏发电并网方案分布式光伏发电并网方案全额上网全额上网自发自用，余额上网自发自用，余额上网
