    工程流体力学实验报告32196.doc

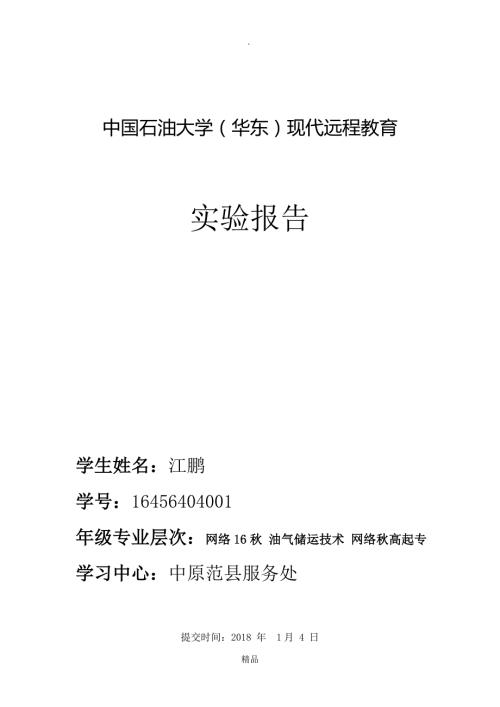

    1、中国石油大学(华东)现代远程教育实验报告学生姓名:江鹏学号:16456404001年级专业层次:网络16秋 油气储运技术 网络秋高起专 学习中心:中原范县服务处提交时间:2018 年 1月 4 日精品.实验名称流体静力学实验实验形式在线模拟+现场实践提交形式提交电子版实验报告一、实验目的1.掌握用液式测压及测量流体静压强的技能。 2.验证不可压缩流体静力学基本方程,加深对位置水头,压力水头和测压管水头的理解。 3.观察真空度(负压)的生产过程,进一步加深对真空度的理解。 4.测量油的相对密度。 5.通过对诸多流体静力学现象的实验分析,进一步提高解决静力学实际问题的能力。二、实验原理1、在重力

    2、作用下不可压缩流体静力学基本方程。 形式一:z+=const (1-1-1a)形式二:p=+h (1-1-1b)式中 z-测点在基准面以上的位置高度; P-测点的静水压强(用相对压强表示,以下同); -水箱中液面的表面压强; -液体的重度; h-测点的液体深度。2、油密度测量原理。当U形管中水面与油水界面平齐(见图1-1-2),取油水界面为等压面时,有: =H (1-1-2)另当U形管中水面与油水液面齐平(见图1-1-3),取油水界面为等压面时,有: +H=H即: =HH (1-1-3)由式(1-1-2)、式(1-1-3)两式联立可解得: H=+代入式(1-1-2)可得油的相对密度 为:精品.

    3、 = (1-1-4)根据式(1-1-4),可以用仪器(不用额外尺子)直接测得 。图1-2 图1-3三、实验装置本实验的装置如图1-1所示。1. 测压管 ;2. 带标尺的测压管 ;3. 连通管 ;4. 通气阀 ;5. 加压打气球 ;6. 真空测压管 ;7. 截止阀 ;8. U形测压管 ;9. 油柱 ;10. 水柱 ;11. 减压放水阀 图1-1 流体静力学实验装置图精品.四、实验步骤1.了解仪器的组成及其用法,包括: (1)各阀门开关。 (2)加压方法:关闭所有阀门(包括截止阀),然后用打气球充气。 (3)减压方法:开启筒底减压放水阀11放水。 (4)检查仪器是否密封:加压后检查测压管1,2,8

    4、的液面高程是否恒定。 若下降,则表明漏气,应查明原因加以处理。2记录有关常数 实验装置编号No. 14 各测点的标尺读数为:= 2.1 ; = -2.9 ; = -5.9 ;基准面选在带标尺的测压管零点所在水平面;= -2.9;= -5.9;3分别求出各次测量时,A、B、C、D点的压强,并选择一基准验证同一静止液体内的任意二点C、D的()是否为常数?4求出油的重度。 = 8154 5测出6#测压管插入小水杯水中深度。 = 4.15 6完成表1-1及表1-2。精品.五、实验报告处理1、了解仪器的组成及其用法,包括:(1)各阀门的开关。(2)加压方法:关闭所有阀门(包括截止阀),然后用打气球充气。

    5、3)减压方法:开启桶底减压放水阀11放水。(4)检查仪器是否密封:加压后检查测压管1,2,8的液面高度是否恒定。若下降,则表明漏气,应查明原因并加以处理。2、记录仪器编号及各常数。3、进行实验操作,记录并处理实验数据(见表1-1-1和表1-1-2)。4、量测点静压强。(1)打开通气阀4(此时 =0),记录水箱液面标高 和测压管2的液面标高(此时= )。(2)关闭通气阀4及截止阀7,用打气球加压使 0,测记 及 。(3)打开减压放水阀11,使 0(要求其中一次 0, 0),微调放气螺母使U形管中水面与油水界面齐平(见图1-1-2),测记及(此过程反复进行3次)。(3)打开通气阀4,待液面稳定后,关闭所有阀门,然后开启减压放水阀11降压(),使U形管中的水面与油面齐平(见图1-1-3),测记及(此过程亦反复进行3次)。如有侵权请联系告知删除,感谢你们的配合!精品
