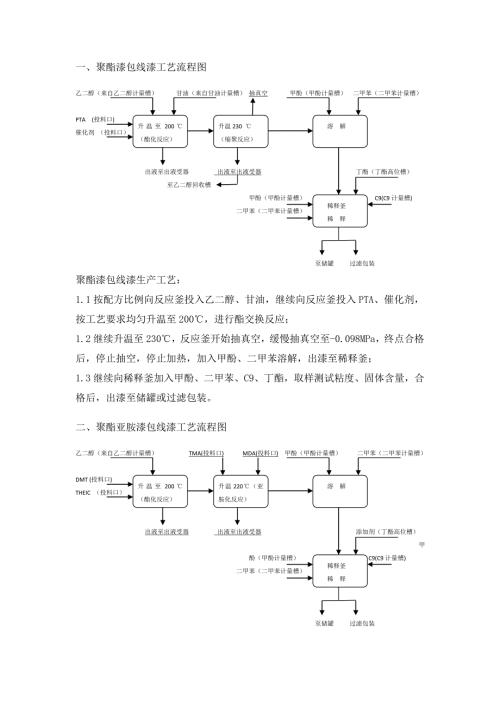

1、一、 聚酯漆包线漆工艺流程图乙二醇（来自乙二醇计量槽） 甘油（来自甘油计量槽） 抽真空 甲酚（甲酚计量槽） 二甲苯（二甲苯计量槽） 溶 解升温230 （缩聚反应）升温至200（酯化反应）PTA (投料口)催化剂 （投料口） 稀释釜 稀 释 出液至出液受器 出液至出液受器 丁酯（丁酯高位槽） 至乙二醇回收槽 甲酚（甲酚计量槽） C9(C9计量槽) 二甲苯（二甲苯计量槽） 至储罐 过滤包装聚酯漆包线漆生产工艺：1.1按配方比例向反应釜投入乙二醇、甘油，继续向反应釜投入PTA、催化剂，按工艺要求均匀升温至200，进行酯交换反应；1.2继续升温至230，反应釜开始抽真空，缓慢抽真空至-0.098MPa
2、终点合格后，停止抽空，停止加热，加入甲酚、二甲苯溶解，出漆至稀释釜；1.3继续向稀释釜加入甲酚、二甲苯、C9、丁酯，取样测试粘度、固体含量，合格后，出漆至储罐或过滤包装。二、聚酯亚胺漆包线漆工艺流程图乙二醇（来自乙二醇计量槽） TMA(投料口) MDA(投料口) 甲酚（甲酚计量槽） 二甲苯（二甲苯计量槽） 溶 解升温220（亚胺化反应）升温至200（酯化反应）DMT (投料口)THEIC （投料口） 稀释釜 稀 释 出液至出液受器 出液至出液受器 添加剂（丁酯高位槽） 甲酚（甲酚计量槽） C9(C9计量槽) 二甲苯（二甲苯计量槽） 至储罐 过滤包装聚酯亚胺漆包线漆生产工艺：1.1将乙二醇、D
3、MT、THEIC、按比例投入反应釜，均匀升温至200，进行酯交换反应；1.2酯交换反应完成后，降温至160,将物料TMA、MDA分成6份, 继续向反应釜投入第一份物料，均匀升温至230，进行亚胺化反应，在230保温3hr；1.3降温至160，继续投入第二份物料，重复1.2程序，直至6份物料投料完毕；1.4取样测试终点，合格后，停止加热，加入甲酚、二甲苯溶解，然后出漆至稀释釜；1.5向稀释釜继续加入甲酚、二甲苯、C9、添加剂，取样测试粘度、固体含量，合格后，出漆至储罐或过滤包装。三、OH树脂工艺流程图甘油（来自甘油计量槽）乙二醇（来自乙二醇计量槽） 苯酐(投料口) 抽真空（-0.098mPa）
4、190抽真空升温至200（回流脱水）升温至160（酯化反应）DMT (投料口)催化剂（投料口） 出液至出液受器 出液至出液受器 出液至分水器 甲酚（甲酚计量槽） 二甲苯（二甲苯计量槽） 溶 解 稀释釜 稀 释 甲酚（甲酚计量槽） 至稀释釜 二甲苯（二甲苯计量槽） 至储罐 OH树脂生产工艺：1.1按配方比例向反应釜投入乙二醇、甘油，继续向反应釜投入DMT、催化剂，升温至160，进行酯交换反应；1.2、继续投入苯酐，分水器加入二甲苯，升温至200，进行回流脱水；1.3、回流完毕，分水器放出二甲苯，190保温，反应釜缓慢抽真空至-0.098mPa，至终点。解除真空，停止加热，加入甲酚溶解搅拌0.5h
5、r，加入二甲苯，然后出漆至稀释釜；1.4、向稀释釜加入甲酚、二甲苯，取样测试粘度、固体含量，合格后，出漆至储罐待用。四、封闭树脂工艺流程图二甲酚（来自物料输送泵） 液化MDI（来自滴加槽） 甲酚（甲酚计量槽） 二甲苯（二甲苯计量槽）稀释釜升温至110保温 至储罐 封闭树脂工艺：将液化MDI、二甲酚按比例投入反应釜，升温至110进行加成反应，终点控制合格后，出漆至稀释釜加溶剂稀释，测试合格后，出漆至储罐待用。五、调漆工艺流程图 1、聚酯/聚酯亚胺漆包线漆 聚酯/聚酯亚胺 甲酚、二甲苯、C9溶剂（来自聚酯/聚酯亚胺储罐） （来自溶剂混合釜）储罐调漆釜（带称重块） 循环过滤 - 包 装2、聚氨酯漆包
6、线漆甲酚、二甲苯、C9溶剂（来自溶剂混合釜）OH树脂（来自OH树脂储罐） 封闭树脂（来自封闭树脂储罐）储罐调漆釜（带称重块） 循环过滤 - 包 装聚氨酯漆包线漆生产工艺：将OH树脂、封闭树脂按一定比例混合，加溶剂甲酚、二甲苯进行搅拌，调节粘度、固体含量，合格后，过滤包装。六、聚酰胺酰亚胺漆包线漆工艺流程图NMP（来自物料输送泵） NMP（来自物料输送泵） 二甲苯（来自二甲苯计量槽）稀释釜升温至110保温 MDI(投料口) TMA(投料口) 过滤包装聚酰胺酰亚胺漆包线漆生产工艺：1.1向反应釜投入NMP、MDI、TMA，升温至110，保温至终点，停止保温，出漆至稀释釜；1.2用NMP、二甲苯调节粘度、固体含量，合格后，过滤包装。七、聚酰胺漆包线漆工艺流程图 甲酚（来自甲酚计量槽） 二甲苯（来自二甲苯计量槽）升温至110保温 尼龙粒子(投料口) 过滤包装聚酰胺漆包线漆生产工艺：将尼龙树脂、甲酚按比例投入反应釜，升温至110进行溶解，然后再加甲酚、二甲苯稀释，调节粘度、固体含量，合格后，过滤包装。
