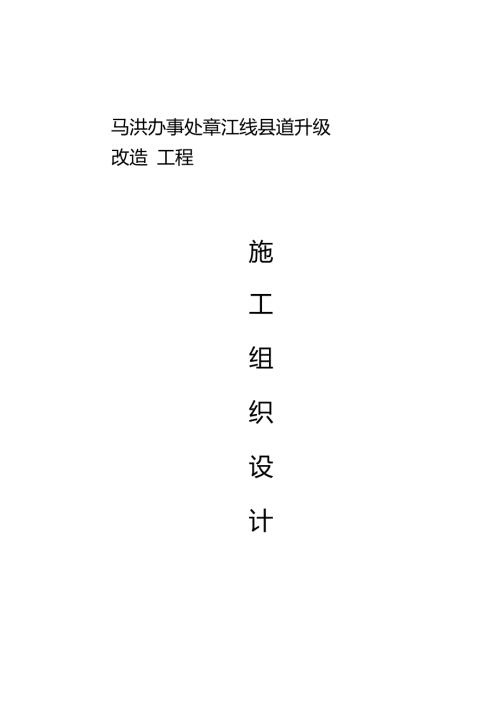

1、马洪办事处章江线县道升级改造 工程施工组织设计施工单位：洪润路桥工程有限公司编 制：审 核：批 准：0 一七年十月第 2 页 共 85 页目录一、编制依据、编制原则二、工程概况三、总体施工部署四、组织机构及队伍部署五、施工技术方案及各分部分项工程主要施工方法六、拟投入的主要施工机械设备情况七、劳动力安排计划八、确保工程质量的技术组织措施九、确保安全生产的技术组织措施 十、确保文明施工技术组织措施 十一、确保工程进度的技术组织措施 十二、施工总平面图十三、施工进度网络图 十四、环保及减少噪音措施 十五、雨季施工措施第 3 页 共 85 页一、编制依据、编制原则1.1 编制依据1）、新余市道路工程
2、标段招标文件、 马洪办事处章江线县道升级改造 工程施工图设计及 业主提供的其它资料。2）、业主主持召开的招标会及现场踏勘的实际情况。3）、道路施工的相关技术规范及验标。4）、其他有关的国家及地方强制性规范和标准有关本项目的技术会议纪要。5）、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。1.2 编制原则1）、遵循招标文件的原则严格按照招标文件中的工程规范、工期、质量、安全目标等要求编制施组，满足招 标方各项要求。2）、遵循设计文件的原则在编制施组时，认真阅读核对获得的设计文件资料， 了解设计意图， 掌握现场情况， 严格按设计资料和设计原则编制施组，满足设计标准要求。3）、遵循施
3、工技术规范和验收标准的原则在编制施工组织设计时，严格按施工技术规范要求优化施工技术方案，认真执行工 程质量检验及验收标准。4）、遵循实事求是的原则在编制施工组织设计时，根据该标段工程特点，突出体现城市施工中交通疏解、环 境保护和文明施工的要求，从实际出发、科学组织、均衡施工，把交通疏解、环境保护 和文明施工作为重点内容，制定专题方案，确保使施工对城市环境和城市交通的影响降 到最低，体现快速，有序、优质、高效的施工作风和精神风貌。5）、体现“安全第一、防范结合”的原则严格按照施工安全操作规程， 从制度、 管理、方案、资源方面制定切实可行的措施， 确保施工安全，服从建设单位指令，服从监理工程师的监
4、督指导，严肃安全纪律，严格 按规章程序办事。6) 、遵循科学技术是第一生产力的原则 配备技术能力强、有丰富的同类工程施工经验的技术人员，同时，在编制施工组织 设计时，充分应用“四新”成果，发挥科技在施工生产中的先导作用。7) 、遵循专业队伍施工和综合管理的原则 以专业化队伍为基本形式，配备必要的施工机械设备，同时采取综合管理手段合理 调配，以达到整体优化的目的。8) 、遵循贯标机制的原则使 IS09002 质量标准体系在本项目工程中自始至终得到有效运行。9) 、遵循文明施工和环境保护的原则施工中严格执行 环境保护法和市有关文明施工和环境保护的地方法规， 创建“文 明施工现场”。二、工程概况2.
5、 马洪办事处章江线县道升级改造 工程概况本工程分为二段库陂至马洪段、马洪至南岭段总长 511517 米，路面宽 6.5 米2.1.1 主要技术标准2.1.1.1 主要技术标准 道路等级：三级公路 设计车速： 30km/h 设计行车道宽： 6.5m2.1.1.2 采用规范城市道路设计规范 ( CJJ372012) 公路沥青路面设计规范 (JT GF40-2004)公路路基设计规范 ( JTG D30-2004) 公路沥青路面施工技术规范 (JTG F10-2006)主要设计概要第 5 页 共 85 页2.1.2.1 路线平面、纵断面线形设计1、路线走向高新区X208章江线（马洪至南岭段）县道升级
6、改造工程 属于X20&章塘至江东公路） 马洪乡境内的一段路线起点位于马洪乡，路线编码为X208360502途径石门、杏坑、南岭、图山，终点与下村镇花鼓山接壤，路线全长5.314km。高新区X208章江线（库陂至马洪段）县道升级改造工程 属于X208（章塘至江东公路）马洪乡境内的一段路线起点位 于马洪乡与罗坊镇交界处，路线编码为X208360502途径库陂，终点与马洪镇上道路接 壤，路线全长6.203km二段2 、路线平面线形设计本项目沿线高差较小，地势起伏不大，路基填挖高度不大，有利于节约土地资源， 节省工程造价，方便当地群众的生产、生活。本次路线设计中综合考虑了沿线地形、地 质、水文条件、现
7、有河流、道路、农田水利、城市规划及环境保护等因素，灵活运用直 线、圆曲线等曲线要素，避难就易，充分利用有利的地形进行展线，不单纯追求更高指 标，力争使路线平面线形顺应自然地形变化趋势，使路线设计的每部分尽可能符合环保 和降低造价的设计要求，且线形均衡、过渡自然，并与公路所处的外部环境协调一致。马洪至南岭段路线长5.314km,路线增长系数1.152，路段路线共设平曲线19个， 平均每公里交点个数 3.575 个，平曲线长度占路线总长的 33.793%，最小平曲线半径 40m， 直线最大长度463.483m。库陂至马洪段路线长6.203km,路线增长系数1.224，路段路线 共设平曲线 24个，
8、平均每公里交点个数 3.869 个，平曲线长度占路线总长的 36.642%， 最小平曲线半径45m，直线最大长度667.982m；线形组合其余基本以单曲线和 S形曲线 为主。 平面线形均衡、连续、无突变感3、路线纵面线形设计 路线纵面设计主要受洪水、被交道路、路基土石方平衡及路线平纵组合要求控制。结合当地河流水文情况、路网规划等因素，在考虑设计洪水位的影响和交叉构造物净空 标准的前提下，尽量节约工程量，减少取弃土。设计中纵断面经过反复优化设计，力求 舒顺、流畅且不失其经济合理性，在不过多增加工程量的前提下，尽量采用较高标准的 竖曲线半径，并确保满足视觉所需要的最小竖曲线半径。马洪至南岭段 共设
9、竖曲线 13 个，平均每公里变坡点个数为 2.446 个，竖曲线占路 线总里程31.794%；最短坡长为66m最大纵坡7.488%；凸型竖曲线最小半800m凹型 竖曲线最小半径3000m库陂至马洪线共设竖曲线40个，平均每公里变坡点个数为6.448第 5 页 共 85 页个，竖曲线占路线总里程 42.790%;最短坡长为33m最大纵坡7.063%;凸型竖曲线最 小半径450m凹型竖曲线最小半径600m均满足驾驶员视觉所需要的最小竖曲线半径值， 纵面线形视觉良好。4、路线平纵面线形组合设计路线平纵面线形组合设计时，特别注重组合设计对行驶安全的影响，力求避免平、 纵、横最不利的组合设计，并考虑相邻
10、路段各技术指标值的均衡、连续，避免平面高指 标、纵面低指标的组合。路线空间线形能自然地诱导驾驶者的视线，并保持视觉的连续 性，并与沿线自然景观和地质条件相适应。设计中作到平包竖，在大半径平曲线或长直线端部不设小半径平曲线，纵面顺适自 然，以利行车安全、舒适。总体而言，线型设计充分研究了沿线地形、地质特点、营运安全性及占地情况，在 运用技术指标时，尽可能合理利用地形，在不增加过多的工程量时，线形的设计尽可能 采用较高的技术指标。5、马洪至南岭段平、纵指标表序号指标名称单位米用指标备注1路线长度Km5.3142平面交点个数个193平均每公里交点数个3.5754平曲线长占路线总长%33.7935平曲线最小半径m406直线最大长度m463.4837最大纵坡%/处7.488/18最短坡长m669平均每公里纵坡变更 次数次2.44610凸型竖曲线最小半径m/个800/111凹型竖曲线最小半径m/个3000/112竖曲线占路线总长%31.794库陂至马洪段平、纵指标表序号指标名称单位米用指标备注1路线长度Km6.2032平面交点个数个243平均每公里交点数个3.8694平曲线长占路线总长%36.6425平曲线最小半径m456直线最大长度m667.9827最大纵坡%/处7.063 /18最短坡长m33第6页共85页
