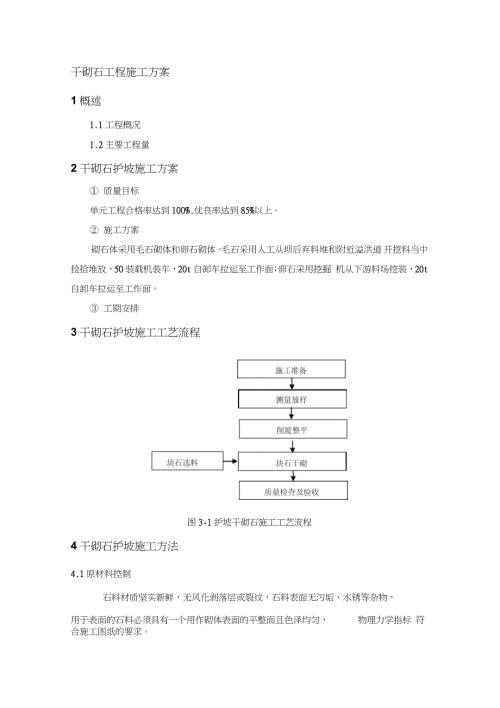

1、干砌石工程施工方案1概述1.1工程概况1.2主要工程量2干砌石护坡施工方案 质量目标单元工程合格率达到100%,优良率达到85%以上。 施工方案砌石体采用毛石砌体和卵石砌体。毛石采用人工从坝后弃料堆和附近溢洪道 开挖料当中捡拾堆放，50装载机装车，20t自卸车拉运至工作面；卵石采用挖掘 机从下游料场挖装，20t自卸车拉运至工作面。 工期安排3干砌石护坡施工工艺流程图3-1护坡干砌石施工工艺流程4干砌石护坡施工方法4.1原材料控制石料材质坚实新鲜，无风化剥落层或裂纹，石料表面无污垢、水锈等杂物，用于表面的石料必须具有一个用作砌体表面的平整面且色泽均匀，物理力学指标 符合施工图纸的要求。砌石体可采
2、用毛石砌体和卵石砌体，各种石料外形规格如下：毛石砌体：毛石应呈块状，中部厚度不应小于15cm。规格小于要求的毛石（又称片石），可以用于塞缝，但其用量不得超过该处砌体重量的10。卵石砌体：卵石厚度不大于30cm，长度与厚度之比不得大于1.5。4.2 干砌石护坡施工方法干砌石护坡在大坝填筑到一定高度后进行：（1 ）施工准备 干砌石护坡施工准备即挑选、运输原材料，采用人工配合挖掘机从溢洪道 开挖料、坝后弃料堆和下游料场挑拣符合要求的块石， 20t 自卸车运至工作面。（2）测量放样 安排测量队进行测量放样，严格控制坡面平整度。（3）削坡整平 对已填筑到一定高程的下游坡面进行平整夯实，将坡面修整平顺。（
3、4）块石干砌 将选好并已运至工作面的块石人工运送到填料部位，上坝“之”字路 3m范围内日立 360 挖掘机将块石放至填料部位，人工砌筑，超出 3m 范围，每 1m 站一人，转运至填料部位。块石砌筑应满足平整、稳定、密实、错缝等基本要求，此外还应符合下列 几点要求： 坡面应有均匀的颜色和外观。 坡面上的干砌石砌筑， 以一层与一 层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大于25m m，砌石边缘应顺直、整齐牢固，严禁出现通缝、叠砌和浮塞。不得在外露面用块石砌筑，而中间以 小石填心。应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求。（5）质量检查及验收 砌筑完成后报监理工程师检查验收。5 干
4、砌石护坡 质量保证措施 各工序严格执行“三检制”和“三不放过”原则，建立、健全质量管理岗位 责任制，确保工程施工质量。5.1 砌石工程开工后， 根据设计及规范要求做好砌体各项材料的质检、 试验， 确定料源，以保证用于工程实体原材料的质量；5.2遇大雨停止施工，并妥善排水保护。5.3严格按照砌石工程作业指导书施工，确保砌石工程内部质量和外观 质量均达到优良工程标准。6安全文明生产及环境保护措施6.1加强施工现场各工序之间协调，防止工作面交叉发生机械和人员安全事 故。6.2在已砌筑完成的工作面上，用 2mm厚钢板网设置防护栏，并在坝后之 字路内侧设置半永久2mm钢板防护网，外侧路沿设浆砌石防护墩，
5、防止石渣等 滚到坝后 之”字路，对道路造成安全隐患。6.3砌体等材料运输过程中，对车辆顶部采取措施进行圭寸闭，防止石料洒落, 并对沿途洒落石料及时安排专人清理。6.4用三角彩带对施工区进行局部围圈，隔离施工区。7干砌石工程主要资源配置7.1施工人员配置砌体施工人员配置按砌筑高峰期作业配备，主要劳动力配置详见表7-1 o表7 - 1人员配置表序号工种单位数量备注1管理人员人32技工人203普工人307.2施工机械设备配置砌体施工机械配置按砌筑高峰期作业进行配备，主要机械设备配置见表7-2 o表7 2 施工机械设备配置表序号设备名称规格型号数量备注1自卸汽车20t3台与大坝共用2轮胎式装载机ZL50/3m 32台与大坝共用3反铲挖掘机CAT3241台与大坝共用4振动夯板1t2台8引用的标准和规程规范砌体工程施工质量验收规范GB50203-2002;建筑工程质量检验评定标准GBJ301-88;水利水电建设工程验收规程SL223-1999;水利水电基本建设工程单元工程质量等级评定标准SDJ249-88;
