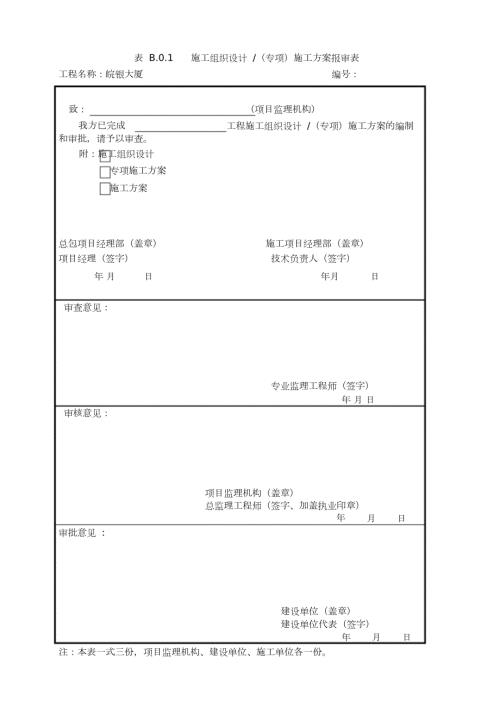

1、表 B.0.1施工组织设计 /（专项）施工方案报审表工程名称：皖银大厦编号：致：（项目监理机构）我方已完成工程施工组织设计 /（专项）施工方案的编制和审批，请予以审查。附：施工组织设计专项施工方案施工方案总包项目经理部（盖章）项目经理（签字）施工项目经理部（盖章）技术负责人（签字）年 月日年月日审查意见：专业监理工程师（签字）年 月 日审核意见：项目监理机构（盖章）总监理工程师（签字、加盖执业印章）年月日审批意见 :建设单位（盖章）建设单位代表（签字）年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份。 目录一、工程概况 . 31.1工程概况 . 31.1.1工程简介 . 3二、编
2、制依据 . 3三、见证取样范围及工作流程 . 43.1 建筑幕墙四性 . 43.2玻璃（石材）幕墙材料复检 . 43.2.1预、后置埋件（化学锚栓）现场拉拔试验 . 43.2.2硅酮结构胶性能检测 . 43.2.3钢型材复检 . 53.2.4 铝合金型材复检 . 53.2.5石材幕墙用密封胶耐污染性试验 . 53.2.6石材幕墙用石材弯曲强度检测 . 53.2.7 干挂石材幕墙用胶粘剂粘接强度检测 . 53.2.8 玻璃幕墙节能检测 . 53.3建筑幕墙工程材料复检项目表. 63.4保温板外墙外保温系统 . 6 幕墙检测方案一、工程概况1.1工程概况1.1.1工程简介工程名称工程地址建设单位监
3、理单位施工单位勘察单位设计单位XXXX项目施工总承包位于 XX区，XXX道，XXX路XXXXX有限公司XXX监理有限公司XXXX有限公司XXXX有限责任公司XXXXX设计研究院工程规模XXXXX结构类型XXXXXXXX：XXXX工程使用功能工期要求XXXXXX质量要求及目标 XXXXX。安全要求XXXXXX二、编制依据根据 GB/T21086-2008建筑幕墙、GB50210-2001建筑装饰装修工程质量验收规范、GB50411-2007建筑节能工程质量验收规范的要求，必须对建筑幕墙进行以下项目的第三方检测 三、见证取样范围及工作流程3.1建筑幕墙四性（抗风压性能、水密性能、气密性能、平面内变
4、形性能）检测样件要求：1、样件所使用的材料必须与工程实际使用的生产厂家、规格、型号一致符合设计要求，不得加设任何特殊附件或采取其他措施。,样件的组装应2、样件的宽度至少应包括一个承受设计荷载的垂直构件（至少三根垂直承力杆件，两个分格）。3、样件的高度至少应包括一个层高，并在垂直方向上应有两处或两处以上和承重结构相连接，根据工程实际的层高（竖向两相邻混凝土埋件之间的距离）件的长度，确保在垂直方向上同工程实际与承重结构（连接件）连接的长度相同、试件组装和安装的受力状况应和实际情况相符。，确定垂直承力杆4、单元（点支）式幕墙应至少包括一个与实际工程相符的典型十字缝，并有一个完整单元的四边形与实际工程
5、相同的接缝。5、试件应包括典型的的垂直接缝，水平接缝和可开启部分，并使试件上可开启部分占试件总面积的比例与工程实际接近。6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。检测完毕以后，进行试件撤卸。8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（ 2米宽 5米；2米高 8米）。9、本项目试验周期为 8天。3.2玻璃（石材）幕墙材料复检3.2.1预、后置埋件（化学锚栓）现场拉
6、拔试验预、后置埋件是建筑幕墙悬挂在主体结构上的连接支承点，起着非常重要的结构安全作用，必须检测。同厂家、同规格、同相同部位的预、后置埋件（化学锚栓）按千分之一取样，且不少于 3根进行检测（ 3根为一组）。化学螺栓检测；抗剪性能抗拉性能3根3根3.2.2硅酮结构胶性能（邵氏硬度、拉伸粘接性、相容性、现场剥离）检测（1）硅酮结构胶在隐框玻璃幕墙中起结构连接作用，因此验证其本身的性能（邵氏硬度、拉伸粘接性）和与实际工程用基材的粘接性、与装配系统用附件的相容性（相容性）以及实际施工制作工艺（现场剥离）的符合性尤为重要。要求同一厂家、规格、批次的材料复检一组。（2）硅酮结构胶邵氏硬度、拉伸粘接性、相容性
7、试验送检样品要求：工程用玻璃300mm300mm2片；工程用副框铝材 150mm4根；工程用泡沫棒、双面胶条各 1米；硅酮结构胶 3支；与实验结构胶组成基本相同的浅色或半透明密封胶一支（对比胶） 。本项参数检测周期需要 28天。试验用胶1支1支参照用胶（无色或者浅色）玻璃 7550（厚度按现场用玻璃实际尺寸） mm8块 胶条、泡沫棒各 1m（3）硅酮结构胶现场剥离，工程制作中副框与玻璃用结构胶粘接干透后，现场进行剥离试验。本项参数检测周期需要 2天。玻璃 1507524 mm铝型材长 150mm的付框3.2.3钢型材复检4块4块玻璃（石材）幕墙用受力杆件的钢型材（槽钢、方管等）壁厚、力学性能（
8、抗拉强度、屈服强度、伸长率、冷弯）、镀锌层厚度及均匀性检测。要求同一厂家、规格、批次的材料复检一组。每组试样取一根，长度 400mm。本项参数检测周期需要 8天。钢材力学性能检测； 400mm3.2.4铝合金型材复检3根玻璃（石材）幕墙用受力杆件的铝合金型材基材壁厚、硬度、表面处理层厚度检测。要求同一厂家、规格、批次的材料复检一组。每组试样取一根，长度 400mm（工程使用铝合金隔热型材必须检测其抗拉强度和抗剪强度，要求同一厂家、规格、批次的材料复检一组，每组试样 3根，每根长度 1200mm）。本项参数检测周期需要 5天。3.2.5石材幕墙用密封胶耐污染性试验要求同一厂家、规格、批次的材料复
9、检一组。送检样品为工程用石材25mm( 2025)mm；密封胶 3支。本项参数检测周期需要 52天。石材密封胶的污染性试验；24块 75mm石材 7525（厚度） mm24块3.2.6石材幕墙用石材弯曲强度（吸水率）检测要求同一厂家、规格、批次的材料复检一组。送检样品为工程用石材，当试样厚度（H） 68mm时，宽度为 100mm，当试样厚度 68mm时，宽度为 1.5H，长度为 10H+ 50mm，长度尺寸偏差 1mm，宽度、厚度尺寸偏差 0.3mm，数量 10块。本项参数检测周期需要 8天。3.2.7干挂石材幕墙用胶粘剂粘接强度（拉剪强度、压剪强度）检测要求同一厂家、规格、批次的材料复检一组
10、送检样品为工程用石材，尺寸50mm30mm( 1015)mm，数量 30块,A B组分胶各 0.5公斤。本项参数检测周期需要 8天。3.2.8玻璃幕墙节能检测（1）中空玻璃露点，要求同一厂家、规格、批次的材料复检一组，样品为工程用中空玻璃规格最接近 510mm360mm20片或在同一工艺下制作的规格 510mm360mm中空玻璃20片。本项参数检测周期需要 8天。玻璃露点： 360mm510mm中空试件20块（2）中空玻璃传热系数，要求同一厂家、批次的材料复检一组，样品为工程用中空玻璃规格最接近 800mm1250mm尺寸 1片。要求同一厂家、规格、批次的材料复检一组。本项参数检测周期需要
11、5天。（3）玻璃可见光投射比和遮阳系数，要求同一厂家、规格、批次的材料复检一组，样品为组成工程用中空玻璃原片 50mm50mm各 2片。本项参数检测周期需要 5天。遮阳系数、可见光透射比、反射比：25mm28mm50mm50mm每一层各 3块（单片玻璃不需要钢化）每一层各 3块（单片玻璃不需要钢化）（4）岩棉板密度、导热系数、燃烧性能检测，要求同一厂家、规格、批次的材料复检一组，样品不少于 1个平方米。本项参数检测周期需要 8天。 3.3建筑幕墙工程材料复检项目表建筑幕墙种类检测项目抗风压性能、水密性能、气密性能、平面内变形性能；拉拔试验；硅酮结构胶邵氏硬度、拉伸粘接性、相容性、现场剥离；如用
12、钢型材即壁厚、力学性能（抗拉强度、屈服强度、伸长率、冷弯）、镀锌层厚度及均匀性；铝合金型材壁厚、硬度、表面处理层厚度 (隔热型材抗拉强度和抗剪强度 )；中空玻璃露点、传热系数、可见光投射比和遮阳系数隐框玻璃幕墙抗风压性能、水密性能、气密性能、平面内变形性能；拉拔试验；如用钢型材即壁厚、力学性能（抗拉强度、屈服强度、伸长率、冷弯）、镀锌层厚度及均匀性；铝合金型材壁厚、硬度、表面处理层厚度 (隔热型材抗拉强度和抗剪强度 )；中空玻璃露点、传热系数、可见光投射比和遮阳系数明框玻璃幕墙抗风压性能、水密性能、气密性能、平面内变形性能；拉拔试验；钢型材壁厚、力学性能（抗拉强度、屈服强度、伸长率、冷弯）、镀
13、锌层厚度及均匀性；胶粘剂粘接强度（拉剪强度、压剪强度）；污染性；石材弯曲强度、吸水率石材幕墙3.4保温板外墙外保温系统基层与保温层的粘结强度现场拉拔试验检测条件：保温层施工完成，养护时间达到粘结材料要求的龄期，并在下道工序施工前。检测内容：）基层与保温板的粘结强度现场拉拔试验，每个单位工程检测1组，每组测 3处1组，每组检测 1整块保（挑选在满粘处）；）基层与保温板粘结面积现场试验，每个单位工程检测温板（尺寸为 1.2m0.6m或为保温板实际尺寸）。检测结果判定：）基层与保温板的粘结强度平均值必须满足设计要求且不小于不得位于界面层；0.1MPa，破坏界面）基层与保温板累计粘结面积满足设计要求且不得小于后置锚固件现场拉拔试验40。检测条件：保温板材的锚栓安装完成，并在下道工序施工前。检测数量：每个单位工程检测 10个试件。检测结果判定： 10个锚栓抗拉承载力平均值必须满足设计要求且不小于最小值不小于 0.20kN。0.30kN，
