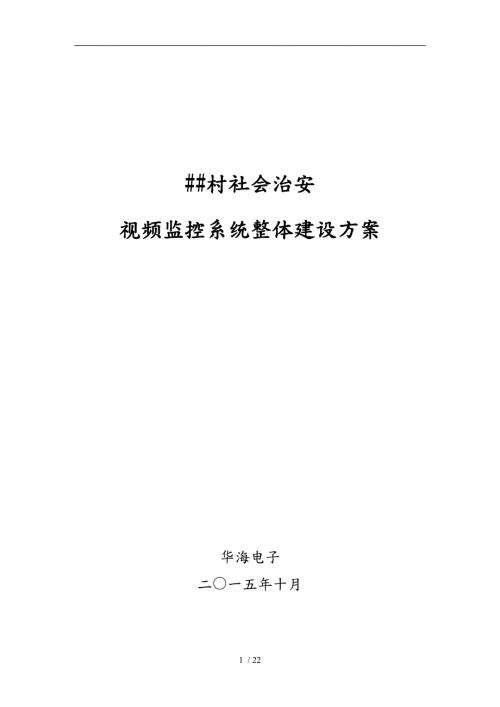

1、 #村社会治安视频监控系统整体建设方案华海电子二一五年十月目 录第一章 系统概述和现场勘察第二章 系统设计依据第三章 监控点位置分布说明第四章 系统设计原则第五章 主要设备说明与技术参数第六章 系统设计构成第七章 售后服务和培训第八章 施工组织与施工进度安排第九章 工程概算与设备清单第一章 概述1.1项目背景改革开放以来，社会、经济迅速发展，城市化建设的步伐日益加快，#村经济和乡村建设得到了快速发展，交通事业迅猛发展，乡村道路建设不断加快。但伴随着乡村建设和社会经济快速发展的同时，社会的管理的要求以与社会公共安全维护保障的难度也日益提高。面对人民群众日益提高的安全需求、社会管理的要求和日趋复杂
2、的社会治安情况，党的十七大报告中提出了创建和谐社会，健全社会治安防控体系，加强社会综合治理，深入开展平安创建活动等目标任务，各级政府都相继提出了加强社会公安安全设施建设，提高安全保障能力的要求。视频图像监控系统等安全技术防已成为治安防的重要手段和社会治安防控体系建设的重要组成部分，在预防、发现、控制和打击犯罪，提供破案线索，固定犯罪证据等方面发挥着人防、物防所不可替代的重要作用。安全技术防体系建设，在构建打、防、控、管一体化公共安全防控体系中，具有举足轻重的地位，在构建“和谐社会”中具有重要意义。随着社会经济的快速发展，行政事业单位周边的安全面临着越来越严峻的治安问题。如恶性绑架、打架斗殴等事
3、件严重威胁着大家的人身安全和单位的财产安全，迫切需要一套能够快速反应，统一监管、行之有效的安防系统来解决上述问题。1.2系统设计依据和规系统设计时遵循以下标准：n 安全防系统验收规则（GA308-2001）n 邮电通信网光纤数据传输系统工程施工与验收暂行技术规 n 电子计算机房设计规（GB50174-93）n 工业电视系统工程设计规（GBJ-115-87）n 有线电视系统工程技术规（GB50200-2000）n 安全防工程技术规（GB50348-2004）n 安全防系统验收规则（GA308-2001）n 安全防系统通用图形符号（GA/T74-2000）n 视频安防系统技术要求（GB/T367-
4、2001）n 中华人民国交通安全法n 中华人民国交通安全法实施条例n 中国智能运输系统体系框架n 畅通工程评价指标体系(2005年)n 道路交通标志和标线（GB5768）n 道路交通事故现场图形符号（GB11797）n 道路交通信号灯设置与安装规（GB14886-2006）n 道路交通信号灯（GB14887-2003）n 计算机信息系统安全保护等级划分准则（GB17859）n 民用闭路监视电视系统工程技术规（GB50198）n 乡村道路交通规划设计规（GB 50220-1995）n 道路交通事故案卷文书（GA40）n 道路交通信号控制机（GA47-2002）n 道路交通流量调查（GA299）n
5、 道路交通堵塞度与评价方法（GA/T 115）n 乡村道路交通秩序评价方法（GA/T 175）n 公安交通指挥系统建设技术规（GA/T445-2003）n LED道路交通诱导可变标志（GA/T484-2004）n 道路交通信号控制机安装规（GA/T489-2004）n 城市警用地理信息系统分类与代码（GA/T491）n 城市警用地理信息系统图形符号（GA/T492） n 城市警用地理信息系统建设规（GA/T493）n 闯红灯自动记录系统通用技术条件（GA/T496-2009）n 公路车辆智能监测记录系统通用技术条件（GA/T497-2009）n 道路交通安全行为图像取证技术规（GA/T8322
6、009）n 机动车号牌图像自动识别技术规（GA/T8332009）n 城市交通信号控制系统术语（GA/T509-2004）n 交通电视监控系统验收规 (GA/T514-2004)n 公安交通指挥系统工程设计制图规（GA/T515-2004）n 乡村道路交通信号控制方式适用规（GA/T527-2005）n 公安交通指挥系统工程建设程序与要求（GA/T651-2006）n 公安交通管理设备外场设备施工要求（GA/T652-2006）n 乡村道路设计规（CJJ37）n 中华人民国道路交通安全法n 中华人民国道路交通安全法实施条例n 公路交通安全实施设计技术规 (JTJ 074-2003)n 公安交通
7、指挥系统工程建设通用程序和要求（GA/T651-2006）n 公安交通管理外场设备基础施工通用要求（GA/T652-2006）n 公安交通指挥系统工程设计制图规（GA/T515-2004）n 安全防工程技术规(GB503482004)n 安全防系统雷电浪涌防护技术要求（GA/T 670-2006）n 交通电视监视系统工程验收规（GA/T 514-2004）第二章 系统设计依据一、系统设计思想我们的设计原则是：依据甲方要求，结合现场勘察，宏观管理，重点部位重点防。根据#村城市综合智能监控系统工程建设应用目标要求，计划在#村建设监控点30个。目前，系统设计以村政府为中心，各街道视频数据分别存储在中
8、心的存储器上。在统一规划、分步实施、分级组网的原则下，构建网络化综合治理图像监控平台，逐步建设成一个覆盖重要路口、重点区域、门面,案件多发地段，治安状况复杂地带等部位的，可供多单位、多部门共享的图像监控系统。该系统既具有治安管理功能，也具有交通道路管理功能；既具有防功能，也具有打击功能等多项功能的综合图像监控系统，从而有效地提高对社会面的控制能力，最大限度地挤压犯罪分子的作案时间和空间，提高对街面案件的控制和打击能力，降低发案率，改善社会治安环境，提高人民的安全感。前端视频监控点必须按照#村统一的规划、设计的要求进行安装。可采用红外日夜两用摄像机的形式，主要是对人流、车流较多，容易引发治安刑事
9、案件的公共场所、重点区域、重点门面或警卫任务需要监控的地点的监控，前端视频监控点的安装布局由#村领导论证确定。各单位部进行监控的前端视频监控点的安装布局由各单位自行确定。所有监控摄像头全部接入#村智能平台，实现监控、存储，保证数据安全和随时的访问。2.1系统总体架构系统结合总体布局规划应满足实战应用需求，为保证各类图像畅通流畅、高清晰地显示，灵活操作控制，为图像信息的采集传输和应用提供扎实的支撑，对全村监控系统总体架构和图像监控专网要求如下：图像监控系统总体架构和图像监控专网，实时无延时传输的带宽需要以与网络安全的要求，以监控点采用光钎传输，采用光缆点对点将前端监控图像接入到#村机房。2.2建
10、设原则#村社会治安视频监控系统工程设计原则是“实用、可靠、先进、安全、经济和共享”。（一）实用：监控覆盖面和图像质量须满足一线实战需求；图像实时监视和图像回放查询界面友好，系统安装、使用、维护简便；始终要把实际需求放在首位，做到灵活、好用。选择实用性强的系列产品，模块化结构设计，既可满足当前的需要又可为今后系统扩展留有余地。（二）可靠：系统采用的软、硬件须经过具有相应资格的软件评测中心、产品检测中心的测试，质量达标，性能稳定，能够持续有效运行。（三）先进：前端采用标清成像采集，系统平台建设采用成熟、主流的技术构建，充分兼顾需求和技术的发展，充分考虑与其他系统的连接，建设可扩展的开放平台。（四）
11、安全：系统传输采用专网，保证网络安全和畅通，图像资源的共享要确保公安视频信息网的安全。（五）经济：在确保实用性、可靠性、先进性和安全性的前提下，要注重系统建设成本和投入的阶段性。可以采用国产设备的应优先选用，前端设备也要因地制宜，灵活选用一体化球机和固定式枪机。（六）共享：资源共享与信息交换，实现与政府相关部门的信息资源共享和交换；提高信息发布水平，提高公共服务水平和信息发布能力。同时为社会监控资源数字化整合共享提供接口。2.3监控点的建设要求监控点前段采用红外枪机，通过视频光端机从监控专网将监控图像传回中心。监控图像传输到监控中心进行24小时实时录像存储和轮巡显示，进行24小时实时监控。全面
12、掌控#村社会面治安动态，保证在突发事件发生时，能够调用现场实时图像信息进行指挥和调度。一体化红外球形摄像机：按实际情况可以采用红外球形摄像机，用于在光线差的地方实施监视。2.3.1监控点立杆和基础要求前端监控点的立杆按实际情况而定，部分监控可以利用电力杆、墙壁等周边建筑设施；部分地方考虑单独立杆。由于外部监控点受环境影响，立杆采用借杆（挑杆），要求如下：借杆（挑杆）：采用抱箍挑杆，安装在墙上或电线杆上，直径76MM，挑出23米，无缝钢管，壁厚4MM，镀锌喷塑。第三章 监控点位置分布说明 结合现场的实际情况，本套闭路监控系统特别考虑如下场所：#村：共计30台摄像机。#村监控围表序号标位（图纸由上
13、到下）监控区域数量1村口路口2道路大道3广场活动场4村大院院备注具体位置以图纸为准以上监控点方位暂定，具体情况应根据实际环境，双方洽谈定位。以确保方案的可行性。第四章 系统设计原则 1、对#村监控系统进行线路美化、合理规划整合，为公司美化管理、安全管理、设备管理提供实时状态，便于管理。实现实时监控，并通过公司局域网传送给公司管理部门与领导。 2、#村值班室作为相应监控室，便于由安全人员值班、操作管理。监视器布置在值班室桌上，硬盘机与其他网络设备布置在监视器下方。 3、监控系统的建设遵循“安全、实用、经济、便于维护、可扩展”为指导原则，依据GA367-2001 视频安防监控系统技术要求等相关标准
14、要求。 4、根据现场不同的环境位置，选配合理的安防监控设备，具备较高的视频清晰度、监控点准确度、抗干扰性能强、防尘性效果好。先进性：在系统设计中，我们充分考虑现阶段安防领域技术的发展水平，在设备先用上首选国际市场上欧、美、日主流的、通用的、成熟的设备，以确保系统在国处于一定的领先地位；合法性：方案设计和图纸符合国家、行业的有关规定和公安部门有关安全技术防要求；实用性：方案设计满足招标文件要求，充分考虑使用要求，易于学习，便于操作，使系统功能尽可能地完善并充分加以利用；可扩充性：无论任何一个工程，我们都本着长远的观点，使系统可扩展、容量可扩充，有较大的扩充余地；可靠性：系统设计、设备选型、调试、
15、安装等环节都将严格贯彻质量保障条例，完全符合标书和国家、行业的有关标准要求。稳定性：所选用器材，都是经过市场长期考验的产品，系统设计配置合理。具有很高的稳定性。第五章 主要设备说明与技术参数主要设备技术参数一、前端设备：2、DS-200WD型号型号DS-200WD名称200万1/1.8星光级ICR日夜型筒型网络摄像机摄像机传感器类型1/1.8ProgressiveScan最小照度彩色:0.002Lux(F1.2,AGCON)；0LuxwithIR快门1/3秒至1/100,000秒镜头2.8-12mmF1.4,水平视场角：90.131镜头接口类型14自动光圈DC驱动日夜转换模式ICR红外滤片式宽
16、动态围120dB背光补偿支持，可选择区域数字降噪3D数字降噪慢快门支持压缩标准视频压缩标准H.265/H.264/MJPEGH.265编码类型MainProfileH.264 编码类型BaseLineProfile/MainProfile压缩输出码率32Kbps16Mbps音频压缩标准G.711/G.722.1/G.726/MP2L2音频压缩码率64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-128Kbps(MP2L2)图像最大图像尺寸19201080帧率50Hz:25fps(19201080,1280960,1280720)60Hz:30fps(
17、19201080,1280960,1280720)第三码流分辨率与帧率独立于主码流设置，最高支持：50Hz:1fps(19201080)60Hz:1fps(19201080)图像设置饱和度,亮度,对比度,锐度通过客户端或者浏览器可调走廊模式支持背光补偿支持,可选择区域图片叠加支持BMP24位图像叠加,可选择区域日夜转换方式自动,定时,报警触发感兴趣区域ROI支持三码流分别设置4个固定区域或动态跟踪SMART 功能Smart侦测越界侦测,场景变更侦测,区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,人脸侦测Smart录像支持断网续传功能保证录像不丢失，配合SmartNVR实现事件录像的二次智能检
18、索、分析和浓缩播放Smart图像增强支持透雾、SmartIR防红外过曝技术Smart编码支持低码率、低延时、ROI感兴趣区域增强编码、SVC自适应编码技术Smart报警支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能网络功能存储功能支持MicroSD/SDHC/SDXC卡(128G)断网本地存储,NAS(NFS,SMB/CIFS均支持)接口协议ONVIF,PSIA,CGI,ISAPI,GB28181支持协议TCP/IP,ICMP, , S,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,8
19、02.1X,QoS,IPv6,Bonjour通用功能一键恢复,防闪烁,三码流,心跳,镜像,密码保护,视频遮盖,水印技术,匿名访问,IP地址过滤接口通讯接口1个RJ4510M/100M/1000M自适应以太网口音频环境噪声过滤支持音频输入输出支持双声道、立体声音频采样率16kHz/32kHz/44.1kHz/48kHz一般规工作温度和湿度-3060,湿度小于95%(无凝结)；-H:-4060电源供应DC12V2A/PoE(802.3aF)功耗12WMAX防护等级IP67尺寸（mm）206.5103.9100重量1700g备注*“-S”表示具有1对3.5mm音频输入(Linein)/输出接口、1个
20、BNC模拟输出口、1对报警输入/输出接口(报警输出最大支持DC24V1A或AC110V500mA)*建议配置两线式电源红外照射距离20-80米 3、数字存储器本存储系统采用了当今世界最先进的全数字化的计算机压缩技术，具有传统的“模拟”方式的监控系统无法比拟的许多优点。可以完全自动地对监控对象进行永不间断的全程监控，并可以非常方便地查询任一时间，任一地点的现场图像，为彻底解决安全问题提供了有力的措施，取代了传统的“模拟”方式的监控系统，使用户的安全防管理水平始终处于领先地位，为用户提供了更为完善的安全管理模式。计算机数字监控系统，采用高性能的计算机，取代了传统的“模拟”方式的监控系统所需的大量监
21、视器、录像机、图像分割器、解码器、视频切换器与矩阵系统等设备。这不仅降低了系统和造价，使得系统简单化，易于操作维护，而且还大大提高了系统的可靠性，由于本系统采用了先进的数字处理技术，使得图像质量更高，更易于保存，特别是通过线、调制解调器等设备还可以将图像进行远程传输。本系统的软件，可以提供强大的图像处理功能；调节图像的亮度和对比度等，即使是在很低的照明度的情况下，也能得到高质量的被监控对象的图像，并且可以将图像保存为通用格式，在专业图像处理软件中进行进一步的处理。该系统可以将所摄对象的图像通过数字压缩技术录存于计算机硬盘中，对被监控对象自动地永不中断地进行监控，系统自动循环，不需人工干预。不仅
22、节约了大量的录像磁带，而且还可以通过普通打印机将所录图像打印出来。数码存储系统的主要功能与特点1、系统的主要功能系统能自动地通过摄像机进行摄录，进行无终止监视。系统平时的工作方式为各摄像机循环扫描全面监控，监控人员可以任意放大观看任意摄像机的画面。每天不同的时段、星期几、每月的几日到几日，可以有不同的设置参数，即系统可以按时间划分不同的工作模式。系统也可以实现无人值守。通过调整摄像机，可以清楚地看到视场中的情况，分辨出进出物体。录入的图像数字化压缩存贮在计算机硬盘里，压缩比可用软件进行调整。存贮的图像文件自动循环删除，硬盘中图像文件保留的时间取决于：硬盘空间大小、图像分辨率、图像压缩比、扫描切
23、换时间等，系统可以日复一日，年复一年地无休止工作。还可以根据用户需要，加大硬盘以扩展存储周期，或增加其他外存设备。系统可以随时方便、即时地检索、回放记录存贮的图像，如可按时间、地点（镜头）或图像文件进行检索和回放。回放图像稳定、清晰，可反复读写，不存在传统监控系统中所存在的录像带的信号衰减和磨损问题。系统利用计算机强大的图像处理功能，可对采集的图像进行处理，包括画面修改、编辑、调节、放大、缩小以与打印等等；也可以将图像保存为通用数据文件格式，用其他专业图像处理软件进行处理。全数字智能监控系统有安全密码，没有权限的人员将不能对监控系统进行查询、设置系统、删除文件等操作。系统一旦遇到意外断电时，可
24、以自动恢复工作。系统预留有报警接口，将来可以连接主动探测器或被动式紧急按钮，增加对突发事件的报警录像功能。系统可以与其他计算机联网。开机后，系统可直接进入监控状态。计算机可以同时存储并显示来自1-32个摄像机所捕获的全部动态画面。计算机硬盘存储图像。系统将摄像机记录的图像全自动数字压缩储存在计算机硬盘上，无终止缓冲技术使计算机硬盘自动循环记录，月复一月，年复一年，无休止地自动保留存储图像。该系统克服传统系统的不足，具有良好的人机界面，使操作更加简单易学，更加直观，日常维护更加容易。系统设置简单直观，可以根据时间、日期与报警输入等的具体要求，对每一个摄像机的记录情况进行设定。由于采用计算机控制，
25、只要事先设计好，就可以实现全自动化管理，程序化运行，从根本上实现无人值守。2、具体设定包括：设定录制的工作时间与日期（如：年月日、时分秒、工作日或假日）可任意设定摄像机在监视屏上的显示数量（1-32）个窗口数量。操作员可在系统正常工作状态下实时观察事件发展状况，或者仅用鼠标单击某一窗口，即可全屏实时观察事件发展状况。用户可通过系统的设定，在出现突发事件时，无须立即启动报警按钮而使系统自动对现场进行实时视频捕获和报警，使防工作更安全、周到、而且以后可以利用数据库进行任意查询。本系统提供密码设置。出于对系统性的要求，系统管理员可以设置密码，确定进入系统的许可优先级和使用权限，由系统管理员亲自管理，
26、他人无权删改。每一次操作，如：停止捕获、开始回放、改变参数、退出某一程序等，都需要键入操作人的密码。提高了安全等级，有效的防止部人员作案。存储在计算机硬盘上的报警文件，在正常的硬盘自动循环记录过程中不会被自动删除。系统可以通过普通线，各种通讯网络与远端的计算机连接。如：自动将系统的工作状态传输到远端的计算机上、自动转发报警时间的帧画面。同时，也可以从远端的计算机，使用密码进入本地的计算机系统。随时提取记录的画面，更改工作模式以与升级软件等。2、回放方式下的系统特点：根据记录的文件菜单进行多层次的检索，如：查看任意摄像机、在任意日期时间段对事件记录的文件以与文件的容量。记录的文件可分为三组存储方
27、式：正常运行中无终止循环存储；报警状态下的文件存储；设定定时存储。选择了您所想要查看的时间段的文件之后，每一帧画面将显示在监视屏上，可以进行连续的顺序或倒序播放或按帧画面播放。通过计算机显示屏或电视机、监视器等外接设备来详查事件发展过程，能够立刻再现所有存储的图像，系统特殊的过滤使用户可以对所需要的画面进行图像放大、缩小、冻结、检索、编辑等图像质量处理，以获得更好的识别。亦可将所需要的画面以压缩或非压缩的形式存储至软盘或可写光盘上，通过普通或打印机打印出来，利用通讯线路或网络将图像传输至另一个计算机， 机与远端任意地点。4、系统技术参数：视音频输入网络视频输入32路网络视频接入协议HIKVIS
28、ION、ACTi、ARECONT、AXIS、BOSCH、BRICKCOM、CANON、HUNT、ONVIF（版本支持2.4）、PANASONIC、PELCO、PSIA、RTSP、SAMSUNG、SANYO、SONY、VIVOTEK、ZAVIO视音频输出HDMI输出2路HDMI1分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，16001200/60Hz，1920x1080/60Hz，2K(2560x1440)/60Hz，4K(3840x2160)/60Hz，4K(3840x2160)/30HzHDMI2分辨率：1024x768/60Hz，1280x7
29、20/60Hz，1280x1024/60Hz，1920x1080/60HzVGA输出2路VGA1分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，16001200/60Hz，1920x1080/60Hz，2K(2560x1440)/60HzVGA2分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz音频输出2个，RCA接口（线性电平，阻抗：1k）预览分割1/4/6/8/9/16/25/32画面视音频编解码参数录像分辨率12MP/8MP/6MP/5MP/3MP/1080p/UXGA/
30、720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放16路1080P录像管理录像/抓图模式手动录像/抓图、定时录像/抓图、事件录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测且报警录像/抓图回放模式即时回放、常规回放、事件回放、标签回放、智能回放、分时段回放、外部文件回放备份模式常规备份、事件备份、图片备份硬盘驱动器类型8个SATA接口，1个eSATA接口容量每个接口均支持500GB/1TB/2TB/3TB/4TB/5TB/6TB等容量硬盘外部接口语音对讲输入1个，RCA接口（电平：2.0Vp-p，阻抗：1k）网络接口2个，RJ4510M/100M
31、/1000M自适应以太网口串行接口1个，标准RS-485串行接口（预留）1个，键盘(KB)485串口1个，RS-232串行接口USB接口2个USB2.0，1个USB3.0报警输入16路报警输出4路网络管理网络协议UPnP（即插即用）、SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（服务）、NFS（接入NAS）、iSCSI（IPSAN应用）、PPPoE（拨号上网）、DHCP（动态域名解析）其他电源AC220V功耗（不含硬盘）35W工作温度-10-55工作湿度10-90机箱19英寸标准2U机箱尺寸445mm（宽）470mm（深）90mm（高）重量（不含硬盘）8
32、Kg功能特性 可接驳符合ONVIF、PSIA、RTSP标准与众多主流厂商的网络摄像机； 支持国标28181协议； 支持4K高清网络视频的预览、存储与回放； 支持H.265、H.264编码前端自适应接入； 支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能； 支持2个HDMI和2个VGA同时输出，支持4K高清分辨率输出； 全新的UI操作界面，支持一键开启录像功能； 支持面板触摸按键； 支持海康SMART IPC越界、进入区域、离开区域、区域入侵、徘徊、人员聚焦、快速移动、非法停车、物品遗留、物品拿取、人脸、车牌、音频输入异常、声强突变、虚焦以与场景变更等多种智能侦测接
33、入与联动； 支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览； 支持最大16路1080p同步回放与多路同步倒放； 支持标签定义、查询、回放录像文件； 支持重要录像文件加锁保护功能； 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期； 支持8个SATA接口，1个eSATA盘库，可用于录像和备份； 支持RAID0、RAID1、RAID10和RAID5； 双千兆网卡，支持双网络IP设定等应用； 支持海康威视DDNS域名解析系统； 支持网络检测（网络流量监控、网络抓包、网络通畅）功能。典型应用第六章 系统设计构成一、系统工作原理与功能描述设
34、置在各个点的摄像机经存储器汇集到指挥#村监控室，中控室对所有的监控点进行切换、监视，以便掌握现场情况。还可以对所有前端视频信号任意切换进行控制。二、摄像机设置摄像机是前端视频图像采集的关键设备，它的选型直接影响到整个监控系统的质量。对各监控点位场地的技术条件不同，按照技术防的要求，在摄像机的布置时以监视尽可能大的围为原则，同时根据情况实现重点部位重点监视。相应配置防护罩、云台，同时充分注意到场地的光线变化和气候不同的情况下正常工作。三、数字监控现场设备安装要求摄像机安装在监视目标附近并且不易受到损伤的地方，安装位置不影响现场设备运行和人员正常活动，室安装高度距地面2.0-5.0M（或根据现场情
35、况确定安装高度）。摄像机镜头避免强光直射，以保护摄像管靶面不受损害。镜头视场没有遮挡重要监视目标的物体。摄像机镜头从光源方向对准监视目标，避免逆光安装。第七章 售后服务与培训实现一个完善而良好的安全技术防系统，应具备至少三个必要条件： 首先,按规要求和行业标准，设计一个良好的技术方案： 第二，在实施工程中把握施工质量和产品质量关，按设计方案的要求，组织规施工和熟练的工程技术开发人员进行实施； 第三，具有完善的售后服务。质量保证期为系统验收合格后一年，围含所有设备清单所列容。售后服务在质量保证期，#村提供“24小时随传服务”，与时派遣技术人员修理损坏的设备。设备保养工作采取定期、不定期与遭遇问题
36、抢修的方式进行。 无论在质量保证期或质量保证期满后，在接到使用单位设备发生故障通报后，本#村该项目技术人员都将于24小时到达现场，并开始排除故障。 在质量保证期，#村将每月由该项目技术人员到使用单位有关部门了解设备使用情况，处理发现的问题，并对设备进行相关保养维护。每季度由该项目技术人员进行一次保养、检查电气设备和装置。并在每次保养、检查后进行记录，记录册存放于有关设备房间。技术培训#村负责免费对使用单位指派人员进行现场培训，系统开通后，将以设计调试人员为主，对业主的使用人员进行系统应用的培训，配合业主进行管理制度(人防)和系统应用管理(技防)制度的制定，使技防、人防和物防有机结合，保证#村的
37、安全管理。同时，我们将以对临到长期负责的精神，全力支持和协助#村对系统的应用和维护，确保系统处于良好的运行状态。 #村负责免费对#村指派人员进行现场培训，包括理论讲解和实际操作，并负责使承受培训人员达到能正确操作和维修系统，符合上岗资格的要求。 培训包括(但不限于)以下容： 操作培训： a、系统简要概述、包括系统构成和功能。b、系统操作规程。 c、系统运行数据。d、现场操作实习。 维修培训： a、系统各部件的检查，系统的调整和维修。 b、系统和部件的故障排除。 培训费用全部由我公司承当。 #村提供一年用易损件和备件与其清单，清单单列供业主参考，清单中详列易损件和备件的名称、规格型号、数量、产地
38、价格。在质量保证期，凡属产品质量、施工质量问题， 由#村提供免费更换设备。如因操作不当或人为损毁，#村只收取该设备成本费或修理费。第八章 施工组织与施工进度安排一、施工组织计划 鉴于监控系统实施工作具有一定复杂性，在整个项目的实施过程中有多项工作容需要双方协调进行。#村将指派具有丰富经验的项目经理、系统技术工程师和商务人员协同客户方的管理人员和技术人员进行。3. 项目计划在监控系统工程项目启动时，双方共同制定工程计划书。其中包括各主要阶段的详细安排，以与客户方有关人员的培训时间表。工程计划书应确定各项任务的： 主要责任方 负责人 启动时间 完毕时间 完毕条件等容。4. 项目会议为保证闭路监控
39、系统工程的顺利进行，#村建议通过项目会议的方式，协调双方之间的工作，总结前期的进展并安排下一阶段的工作计划。双方的主要负责人与具体任务的责任人必须参加有关的工程会议。工程会议完毕后，将形成会议备忘录，必要时双方负责人签字。初步拟定在以下阶段举行项目会议： (1)商务合同签订之后 确定双方的项目小组成员 双方工作人员见面，互相了解准备工作情况 制定工程计划书 (2)现场安装开始之前 检查现场的条件是否符合技术合同的要求 确定安装的进度和各部门的配合情况 (3) 现场安装开始之后，安装验收之前 控制安装工作的进度 解决安装过程中出现的问题 确定验收的细节和时间表 (4) 现场安装完毕之后，验收通过
40、之前 协商解决验收中可能出现的问题#村通过上述的项目管理措施实现闭路监控工程项目高效率和顺利地完成。5. 施工布置5.1保证工期的措施与施工组织安排A组织结构：将设项目经理一人，项目工程师二人，施工人员十人。B做好施工的日进度表，并根据工程的质量要求和施工进度表严格把好质量关和严格按施工进度表的要求进行施工。C系统设备、施工材料和施工附料提前定货，组织进场。52工程施工步骤安排第一步 进行系统所有穿管布线敷设工作第二步 系统前端设备安装第三步 控制设备安装第四步 系统连接第五步 系统调试第六步 系统验收。（与各方协调完成）6、工程配合 作为安全防系统施工方，需与甲方各部门互相配合，本#村多年来参与闭路监控等弱电工程施工，均能够很好地完成配合。22 / 22
