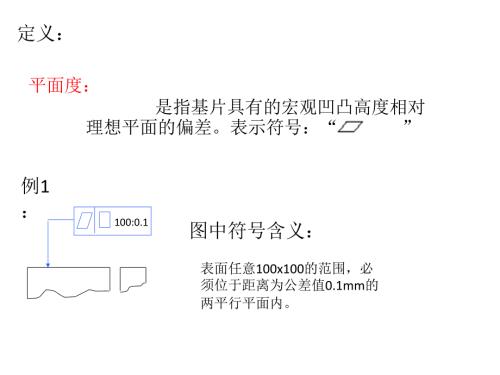

1、100:0.1例1：表面任意100 x100的范围，必须位于距离为公差值0.1mm的两平行平面内。图中符号含义：定义：平面度：是指基片具有的宏观凹凸高度相对 理想平面的偏差。表示符号：“”例2：符号含义：图1上表面必须位于距离为公差值 0.1mm的两平行平面内。0.10.1平面度公差实例图1 虚拟平面（容许在两实际平面浮动）实际平面图2细节解释如图2所示：公差带公差带：是距离为公差值 t的 两平行平面之间的区域。平面度测量方法 测量工具：塞尺 测量方法：1、将待测产品固定在基准平台，待检测面向下放置，贴合平台表面。如图22、在产品边缘插入塞尺，如细节图所示。细节图塞尺测量要求：产品平面度公差值
2、为0.3 如图1所示判定标准：间隙处使用塞尺，尺寸0.3以上不可塞入为合格下表面为待测平面，要求公差为0.3，测量时，此面向下贴合平台放置图2例如：塞尺尺寸为0.3可以塞入超过0.3不可塞入，产品OK若塞尺尺寸0.4可塞入则产品NG图1平面度测量方法测量工具：百分表测量方法：1、将产品固定在基准平台的垫块上。如图1所示2、将百分表在A点调0沿路径到B点。记录过程中显示数据大小。取最大值和最小值。判定标准：测定值=最大值-最小值测定值要求公差值测量实例：要求：用百分表测量平面度，公差值为30m步骤：1、在图2第一点处将百分表调零。2、分别测量图中九个点的数据并记录。3、根据判定标准确定产品是否合格。0 +8 -7-7 +18 -5+15 -7 -2 此图为九个点测定结果图2图1经分析得出:最大测量值为：18 最小值为：-7因此实际公差值为：18-(-7)=25要求公差值30根据结果产品合格
