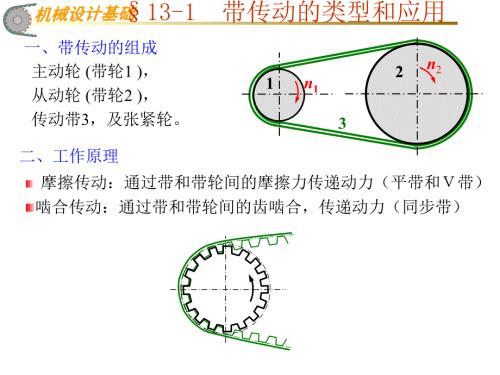

1、机械设计基础机械设计基础主动轮(带轮1)，从动轮(带轮2)，传动带3，及张紧轮。一、带传动的组成二、工作原理 摩擦传动：通过带和带轮间的摩擦力传递动力（平带和带）啮合传动：通过带和带轮间的齿啮合，传递动力（同步带）321n2n113-1 带传动的类型和应用机械设计基础机械设计基础13-1 带传动的类型和应用三、传动形式开口传动：两轴平行，1、2同向。交叉传动：两轴平行，1、2反向。半交叉传动：两轴交错，不能逆转。机械设计基础机械设计基础平带V 型带多楔带摩擦型圆形带-横截面为等腰梯形，摩擦力大，应用广泛；-扁平部分+纵向槽，摩擦力大,受力均匀，结构紧凑。-牵引力小，用于仪器。四、带传动的类型-
2、结构简单，带轮容易制造，用于中心距较大的场合；啮合型同步带-无滑动，能保证固定的传动比。13-1 带传动的类型和应用机械设计基础机械设计基础21五、带传动的几何关系中心距中心距包角包角:因因较小较小,代入得代入得:带长带长:aCADBd1d213-1 带传动的类型和应用机械设计基础机械设计基础11CADBd1d2a带长带长:已知带长时，由上式可得中心距已知带长时，由上式可得中心距 :13-1 13-1 带传动的类型和应用带传动的类型和应用机械设计基础机械设计基础 布置：松边在上，有利于加大包角；方法：调节中心距六、带传动的张紧方法：常见的张紧装置:1、定期张紧装置a调整螺钉滑道式机械设计基础机
3、械设计基础调整螺杆摆架式机械设计基础机械设计基础采用张紧轮张紧装置张紧轮一般应放在松边的内侧，使带只受单向弯曲。同时张紧轮应尽量靠近大轮，以免过分影响在小带轮上的包角。张紧轮的轮槽尺寸与带轮的相同。张紧轮机械设计基础机械设计基础七、带传动的优缺点：1.适用于中心距较大的传动；2.带具有良好的挠性，可缓和冲击、吸收振动；3.过载时带与带轮之间会出现打滑，避免了其它零 件的损坏；4.结构简单、成本低廉。缺点：1.传动的外廓尺寸较大；2.需要张紧装置；3.由于带的滑动，不能保证固定不变的传动比；4.带的寿命较短；5.传动效率较低。优点：优点：13-1 带传动的类型和应用机械设计基础机械设计基础在各类
4、机械中应用广泛，但摩擦式带传动不适用于对传动比有精确要求的场合。功率P100KW，带速v=525m/s，传动比i 350mmh2drdkdhb1L1:25dddaBh1d13-2 V13-2 V带轮的结构带轮的结构机械设计基础机械设计基础13-2 V13-2 V带轮的结构带轮的结构机械设计基础机械设计基础13-2 V13-2 V带轮的结构带轮的结构机械设计基础机械设计基础13-2 V13-2 V带轮的结构带轮的结构机械设计基础机械设计基础13-3 13-3 链传动的特点和应用链传动的特点和应用组成：链轮、环形链条作用：链与链轮轮齿之间的啮合实现平行轴之间的同向传动。机械设计基础机械设计基础优点
5、与带传动相比1.链轮传动没有弹性滑动和打滑，能保持准确的平均传动比；2.需要的张紧力小，作用在轴上的压力小，可减少轴承的摩擦损失；3.结构紧凑；4.能在高温，有油污等恶劣环境下工作；与齿轮传动相比 5.制造和安装精度较低，中心距较大时其传动结构简单；缺点：瞬时转速和瞬时传动比不是常数，传动的平稳性较差，有一定的冲击和噪声。二、应用：二、应用：广泛应用于矿山机械、农业机械、石油机械、机床及摩托车中。13-3 13-3 链传动的特点和应用链传动的特点和应用一、特点：一、特点：机械设计基础机械设计基础工作范围：传动比：工作范围：传动比：i 8;8;中心距：中心距：a 556 m;6 m;传递功率：传递功率：P 100 KW;100 KW;圆周速度：圆周速度：v 15 m/s;15 m/s;传动效率：传动效率：0.950.950.98 0.98 13-3 13-3 链传动的特点和应用链传动的特点和应用
