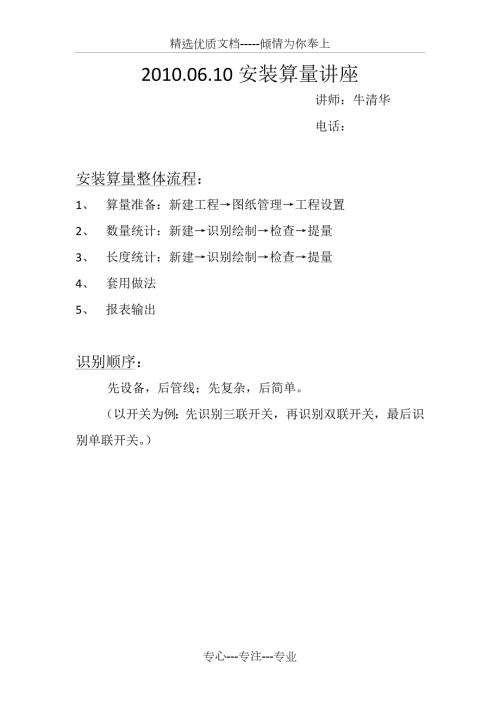

1、精选优质文档-倾情为你奉上2010.06.10安装算量讲座讲师：牛清华电话：安装算量整体流程：1、 算量准备：新建工程图纸管理工程设置 2、 数量统计：新建识别绘制检查提量3、 长度统计：新建识别绘制检查提量4、 套用做法5、 报表输出识别顺序：先设备，后管线；先复杂，后简单。（以开关为例：先识别三联开关，再识别双联开关，最后识别单联开关。）电气安装工程一、 算量准备：新建工程图纸管理工程设置A、算量准备步骤：1、 新建工程：根据图纸在软件中输入工程信息，选择计算规则、定额库及清单库、工程类别，选择保存路径；2、 图纸管理：查找电脑中电子标图纸的保存位置，添加图纸，目的：对图纸进行分割定位；3
2、 工程设置：楼层设置、计算设置中进行输入和修改；B、分割定位图纸：1、利用“交点”功能先将图纸定位：在工程设置界面点图纸管理，再点添加进来的图纸，例“安装电气图纸”，点击下边栏“交点”按钮，在要分割的某层图纸找一个点，这个点为多张图纸的共同具有的点，例如轴与B轴（或A轴等）的交点，先点一下轴上延伸出的线，再点一下B轴延伸出的线，此时，就会在轴与B轴的交点处出现一个红色的，这就是交点，按右键确认。2、分割图纸： 拖动鼠标滚轮将图缩小，从左上向右下框选要分割的某层图纸，例“首层电气平面图”，框选后成深蓝色，右键，在弹出界面的工程名称处，点后面出现的方框中点三个小圆点的按钮，此时又回到图纸界面，在
3、图纸中点一下首层图纸的名称“首层电气平面图”，右键确认，这时又回到弹出界面，“首层电气平面图”的工程名称就出现了。接着点下面的“楼层”按钮，选择“首层”，然后点击确定。3、在上两步操作完后，回到工程设置界面，点击左中部“生成分配图纸”按钮，按提示操作，这样，一层的图纸定位分割就完成了。然后双击“安装电气图纸”，依据前面的操作，将其他楼层也都分割定位。“生成分配图纸”可每层都进行，也可将多层的图纸都分割定位完后，一次性点击。C、查看图纸比例： 点击“修改CAD”按钮“设置比例”按钮点下边栏的“交点”按钮，找到图中一段有标注的标注线，点第一点，再点第二点，然后看弹出的画面里的数值与标注线上标注的数
4、值是否相等，相等则证明比例正确，否则为比例不正确，此时，在弹出画面的数值处将图中标注的数值书写进去，图中比例就设置好了（1:1）。二、数量统计：新建识别绘制检查提量1、 一键识别法：（针对于开关、插座、灯具等）1） 在绘图输入界面：点左边栏“照明灯具”点其右上“新建”，新建照明灯具点上边工具栏“一键识别”按钮在打开的界面里，删除“配电箱柜” 点击“楼层”按钮，选择“首层”点击确定，灯具等就在图纸上识别出来了。需要注意的是：1） 要将图里表中的图元删除，否则数量会增加。方法：拉框选择图例表，右键删除即可。2） 汇总计算，进行漏量检查。方法：点击“检查模型”“漏量检查”“设备”检查在弹出界面点击某
5、一个名称或图例，在图中就会显示出来，例：一个荧光灯管双击在图中就显示出这个未识别的荧光灯了，此时上边栏“图例”按钮成桔红色右键确认在弹出界面点“双管荧光灯”点确认确定即可。（漏量检查用到的是“图例”）2、 自动识别法：（针对的是设备，例：配电箱柜）自动识别配电箱柜的步骤：先点“自动识别”在图中点配电箱柜标识，例：AL-1，再点图例右键确定。小贴士：想删图元时，点上边栏的“批量选择”在打开界面选择想要删除的图元确定，即可。三、 长度统计：新建识别绘制检查提量1、 识别桥架：点编辑栏内的“电缆导管”新建电缆导管点上边功能栏的“识别桥架”点两根桥架的边线，然后右键确定。小贴士：1）对于未接茬的桥架，
6、用拉伸的方法连接至相交的中点；2）对于未识别的桥架，也可点上边栏的“直线”进行绘制2、 桥架配线： 点击编辑栏内的“桥架配线”新建桥架配线电缆竖向配线，可从左上至右下框选点击图上的桥架选择（勾选）给出的电缆右键确认。3、 墙体：点“建筑构造”新建墙点图上的墙体图中就自动将墙体识别了。4、 将系统图分割定位:这样做是为了更方便的找出回路5、 新建导管：在左边编辑栏内点击导管新建导管点击图中一个配电箱柜控制的线路右键在弹出的界面将图中信息输入进去，或按提示给出的信息勾选，然后点确定即可。6、 设置起点：在弹出的图例上点击，可增加（若增加起点，在图例上点击一下即可），也可移动（若移动，鼠标左键点住那个起点，拖动至想要设置的地方即可）7、 选择起点：点“选择起点”在弹出画面点选起点8、 生成接线盒：在电气设备里，点击“生成接线盒”，图中所有的接线盒就都识别出来了。9、 集中套用做法：在报表界面，点击“套用清单”，之前所做的工程量就会自动的将能识别的工程量用清单给套用出来了，对于没识别的工程量，则需手动的将清单套上。然后汇总计算，点击保存。10、 导出、导入：在报表界面，将所算工程量清单导出，然后打开计价软件，导入算量软件的数据。专心-专注-专业
