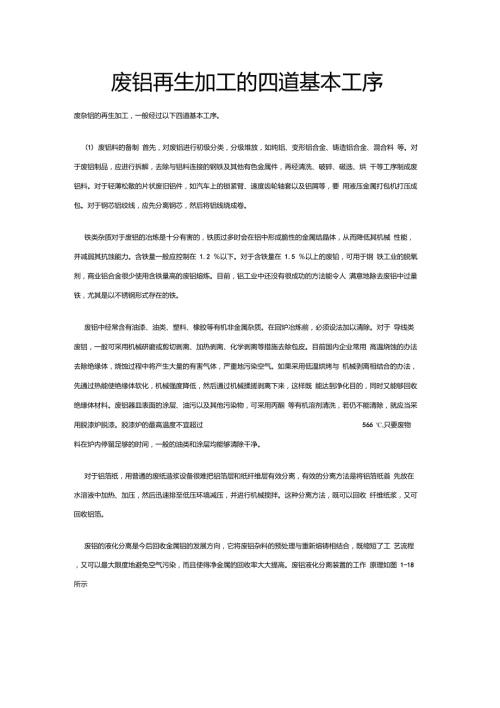

1、废铝再生加工的四道基本工序废杂铝的再生加工，一般经过以下四道基本工序。(1) 废铝料的备制 首先，对废铝进行初级分类，分级堆放，如纯铝、变形铝合金、铸造铝合金、混合料 等。对于废铝制品，应进行拆解，去除与铝料连接的钢铁及其他有色金属件，再经清洗、破碎、磁选、烘 干等工序制成废铝料。对于轻薄松散的片状废旧铝件，如汽车上的锁紧臂、速度齿轮轴套以及铝屑等，要 用液压金属打包机打压成包。对于钢芯铝绞线，应先分离钢芯，然后将铝线绕成卷。铁类杂质对于废铝的冶炼是十分有害的，铁质过多时会在铝中形成脆性的金属结晶体，从而降低其机械 性能，并减弱其抗蚀能力。含铁量一般应控制在 1.2 以下。对于含铁量在 1.5
2、 以上的废铅，可用于钢 铁工业的脱氧剂，商业铝合金很少使用含铁量高的废铝熔炼。目前，铝工业中还没有很成功的方法能令人 满意地除去废铝中过量铁，尤其是以不锈钢形式存在的铁。废铝中经常含有油漆、油类、塑料、橡胶等有机非金属杂质。在回炉冶炼前，必须设法加以清除。对于 导线类废铝，一般可采用机械研磨或剪切剥离、加热剥离、化学剥离等措施去除包皮。目前国内企业常用 高温烧蚀的办法去除绝缘体，烧蚀过程中将产生大量的有害气体，严重地污染空气。如果采用低温烘烤与 机械剥离相结合的办法，先通过热能使绝缘体软化，机械强度降低，然后通过机械揉搓剥离下来，这样既 能达到净化目的，同时又能够回收绝缘体材料。废铝器皿表面的
3、涂层、油污以及其他污染物，可采用丙酮 等有机溶剂清洗，若仍不能清除，就应当采用脱漆炉脱漆。脱漆炉的最高温度不宜超过566 C,只要废物料在炉内停留足够的时间，一般的油类和涂层均能够清除干净。对于铝箔纸，用普通的废纸造浆设备很难把铝箔层和纸纤维层有效分离，有效的分离方法是将铝箔纸首 先放在水溶液中加热、加压，然后迅速排至低压环境减压，并进行机械搅拌。这种分离方法，既可以回收 纤维纸浆，又可回收铝箔。废铝的液化分离是今后回收金属铝的发展方向，它将废铝杂料的预处理与重新熔铸相结合，既缩短了工 艺流程，又可以最大限度地避免空气污染，而且使得净金属的回收率大大提高。废铝液化分离装置的工作 原理如图 1-
4、18 所示匚口匚二废气燃烧室废料入口搅拌鼓液铝排止口废料岀口I图1-18废铝合金液化分离装置原理示荫图装置中有一个允许气体微粒通过的过滤器，在液化层，铝沉淀于底部，废铝中附着的油漆等有机物在450 C以上分解成气体、焦油和固体炭，再通过分离器内部的氧化装置完全燃烧。废料通过旋转鼓搅拌，与 仓中的溶解液混合，砂石等杂质分离到砂石分离区，被废料带岀的溶解渡通过回收螺旋桨返回液化仓。(2) 配料根据废铝料的备制及质量状况，按照再生产品的技术要求，选用搭配并计算岀各类料的用量。配料应考虑金属的氧化烧损程度，硅、镁的氧化烧损较其他合金元素要大，各种合金元素的烧损率应事先通过实验确定之。废铝料的物理规格及
5、表面洁净度将直接影响到再生成品质量及金属实收率，除油不干净 的废铝，最高将有 20 %的有效成分进入熔渣。(3) 再生变形铝合金 用废铝合金可生产的变形铝合金有3003、3105、3004、3005、5050等，其中必要时应配加一主要是生产3105合金。为保证合金材料的化学成分符合技术要求及压力加工的工艺需要， 部分原生铝锭（4）再生铸造铝合金 其工艺流程如图1-19所示。废铝料只有一小部分再生为变形铝合金，约1 /4再生成炼钢用的脱氧剂， 大部分用于再生铸造用铝合金。 美、日等国广泛应用的压铸铝合金 A380、ADCIO 等基本上是用废铝再生的。车间返冋料废铝锭、钳浮渣 溉渣、飞皮、余块原生
6、金属硅.铜、镁、恬i中网料仓i -一炉*料废旧命属 铝铸件、型专及边角 切块、制阳压块铝屑i 熔剂熔必冉生一取样炉前分析炉渣*轅碎浇注一撈出铁块人库图M9废铝再生铸造铝合金工艺流程再生铝的主要设备是熔炼炉和精炼净化炉，一般采用燃油或燃气的专用静置炉。我国最大的再生铝企业是位于上海市郊的上海新格有色金属有限公司，该公司有两组 50t的熔炼静置炉，一组40t燃油熔炼静置炉；一台12t的燃油回转炉。小型企业可采用池窑、坩埚窑等冶炼。近年来，发达国家在生产中不断推岀了一系列新的技术创新举措，如低成本的连续熔炼和处理工艺，可使低品位的废杂铝升级，用于制造供铸造、压铸、轧制及作母合金用的再生铝锭。最大的铸
7、锭重13.5t,其中，重熔的二次合金锭（RSI）可用于制造易拉罐专用薄板，薄板的质量已使每支易拉罐的质量下降到只有14g左右；某些再生铝，甚至用于制造计算机软盘驱动器的框架。在废铝的再生过程中，对于再生铝的熔炼及熔体的处理是保证再生铝冶金质量关键工序。铝熔体的变质与精炼净化，不仅可以改变铝硅合金中硅的形态，净化了铝熔体，而且能够大大改善铝合金的性能。铝熔体的精炼变质与净化，目前多采用 Nacl、NaF、KCI及NasAIFe等氯盐和氟盐处理，也有的采用 C12或C2CI6。进行处理。采用含氯物质精炼废铝熔体，虽然效果较好，但其副产物 AICI 3 、 HCl 和 Cl 等会对人体、环境及设 备
8、都造成严重损害。近年来，人们正在力图改进处理工艺，选用无毒、低毒的精炼变质材料来解决环境污 染问题，如选用 N2 、 Ar 等作为精炼剂，但效果不尽如人意。市售的所谓 “无公害 ”精炼剂，其基本成分 为碳酸盐、硝酸盐及少量的 C2C16 ，因仍有少量氮氧化物、氯气排出，也不能完全消除环境污染。最近几 年，新发展起来的用稀土合金对再生铝进行变质、细化和精炼的工艺，有望使废铝回收冶炼业的环境污染 问题得到彻底解决。该工艺充分运用稀土元素与铝熔体相互作用的特性，发挥稀士元素对铝熔体的精炼净 化和变质功能，能够实现对铝熔体的净化、精炼及变质的一体化处理，不仅简洁高效，而且能够有效地改 善再生铝的冶金质量。在处理的全程中均不会产生有害的废气和其他副产品。
