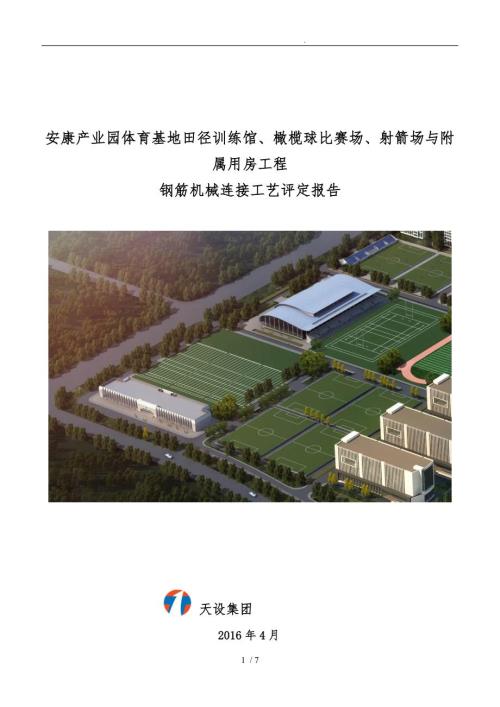

1、 . 安康产业园体育基地田径训练馆、橄榄球比赛场、射箭场与附属用房工程钢筋机械连接工艺评定报告天设集团2016年4月钢筋机械连接工艺评定报告一、目的为确保安康产业园体育基地田径训练馆、橄榄球比赛场、射箭场与附属用房工程钢筋现场直螺纹连接接头的施工质量满足设计与国家规要求，对其直螺纹连接接头进展工艺评定试验，判定其直螺纹连接工艺的可行性和接头的质量效果，从而确定操作工艺规程，特进展工艺评定。二、适用围本工艺评定适用于安康产业园体育基地田径训练馆、橄榄球比赛场、射箭场与附属用房工程施工现场根底与主体发生同规格、同型号的钢筋对接头的直螺纹连接。三、依据性文件3.1 JGJ107-2010钢筋机械连接
2、通用技术规程；3.2 GB 50204-20022011年版混凝土结构工程施工质量验收规。四、连接工艺：4.1连接设备机具与材料机械设备：HGS-40型直螺纹滚丝机、砂轮切割机、角向磨光机、台式砂轮。力矩扳手，量规直螺纹套筒与套丝检测用的环通规和环止规等。钢筋品种钢筋规格钢筋数量直螺纹连接套筒HRB400E16mm6根每根300mm1618mm6根每根300mm1820mm6根每根300mm2022mm6根每根300mm2225mm6根每根300mm2528mm6根每根300mm28HRB500E25mm6根每根300mm2528mm6根每根300mm2832mm6根每根300mm324.2工
3、艺1、直螺纹套丝机等机械设备经检测试用，测力扳手经校验，可满足施工要求。2、螺纹套与钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。3、钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。4、检验合格的丝头应在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。5、连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。6、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。7、滚压直螺纹接头应使用专用扳手和力矩扳手进展施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力
4、矩应符合下表的规定。钢筋直径mm1618-2022-2528-32拧紧力矩值Nm1002002603208、经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。P为一个螺距长度1、直螺纹连接套钢筋加工程序：钢筋除锈调直钢筋端头切平与钢筋轴线垂直 下料 磨光毛剃、缝边 将钢筋端头送入套丝机卡盘开口 车出丝头 测量和检验丝头质量检验合格后在两端拧上塑料保护套 编号、成捆分类、堆放备用2、直螺纹连接套钢筋安装连接程序： 钢筋就位 回收待连接钢筋上的保护帽 拧上钢筋、首尾对接拧入连接套 按直螺纹连接的力矩拧紧钢筋接头 用油漆在接好的钢筋上标记 质检人员按规定力矩值检查钢筋连接质量，力矩扳
5、手发出响声为合格接头 做钢筋接头抽检记录。1、同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。2、单向可调接头系分别用力矩扳手将下钢筋与连接套、可调连接器与上钢筋拧到规定的力矩值，再把锁母与连接套拧紧；3、双向可调接头系分别用力矩扳手将下钢筋与可调连接器、可调连接器与上钢筋拧到规定的力矩值，且保持可调连接器的外露丝扣数相等，然后分别夹往上、下可调连接器，把连接套拧紧。 4)、钢筋接头位置应互相错开，其错开间距不应小于35d，且不小于500mm，接头端部钢筋弯起点不得小于10d。 5) 、接头应避开设在拉应力最大的截面上和有抗震设防要求的框架梁端与柱端的箍筋加密
6、区。在结构件受拉区段同一截面上的钢筋接头不得超过钢筋总数的50%。 6、在同一构件的跨间或层高围的同一根钢筋上，不得超过两个以上接头。 7) 、钢筋连接应做到外表顺直、端面平整、其截面与钢筋轴线垂直，不得歪斜、滑丝。五、质量标准5.1主控项目1、钢筋应有出厂质量证明和检验报告，钢筋的品种和质量应符合钢筋混凝土热轧带肋钢筋GB1499.2-2007的要求。2、直螺纹连接套应有产品合格证和检验报告并且复试合格，材质与尺寸和直螺纹加工应符合设计和规定要求。5.2一般项目 1、连接套必须逐个检查，要求管螺纹圈数、螺距、齿高等必须与直螺纹校验塞规相咬合；丝扣无破损、歪斜、不全、滑丝、混丝现象，螺纹处无锈
7、蚀。 2、钢筋连接开场前与施工过程中，应对每批进场钢筋和接头进展工艺检验：1、每种规格钢筋母材的抗拉强度试验；2、每种规格钢筋接头的试件数量不应小于3根；3、接头试件应到达钢筋机械连接通用技术规程GBJ107-2010 3、钢筋接头安装连接后，随机抽取同规格接头数的10%进展外观检查。钢筋与连接套的规格应一致，连接丝扣外露少于2P。六、成品保护：1、连接收丝扣质量检验合格后，两端用塑料密封盖封盖保护。2、钢筋端头套丝时，应采用专用设备与水溶性切削润滑液；套丝后立即戴上塑料保护帽，确保丝扣不损坏；另一端可按规定的力矩拧紧连接套筒。3、连接半成品应按规格分类堆放整齐备用，不得随意抛掷。七、应注意的
8、质量问题：1、必须分开施工用和检验用的力矩扳手，不得混用，以保证力矩检验值准确。2、钢筋在套丝前，必须对钢筋规格与质量进展检查。如发现钢筋端头弯曲，必须对弯曲进展端头切除处理。3、钢筋套丝操作前，应先调整好定位尺的位置，并按照钢筋规格配以相对应的加工导向套。对于大直径钢筋要分次车削到规定的尺寸，以保证丝扣精度，防止损坏削刀。4、对个别经检验不合格的接头，可采用单面绑条焊接钢筋方法补强，但焊接人员要持有焊工考试合格证的人员才能施焊。八、质量记录1、钢筋出厂质量证明书或实验报告单。2、钢筋机械性能试验报告。3、连接套合格证。4、接头强度检验报告。5、连接工艺技术交底。九、平安措施：1、在高空安装直螺纹连接头应搭设临时脚手架，系好平安带。2、用力矩扳手拧紧接头或检验接头时，应按规定的拧紧力矩值，不得超负荷拧紧。3、操作人员应戴平安帽和手套。十、评定结果：经建立单位、监理单位、施工单位对直螺纹接头施工工艺仔细检查后，一致认定该直螺纹接头施工工艺符合设计与国家建立工程规、规定要求，适用于本工程钢筋连接。后附钢筋直螺纹机械连接工艺评定检测报告。施工单位：天设集团编制人：项目负责人： 年 月 日监理单位：市建立工程监理公司总监理工程师： 年 月 日建立单位：市体育局项目负责人： 年 月 日7 / 7
