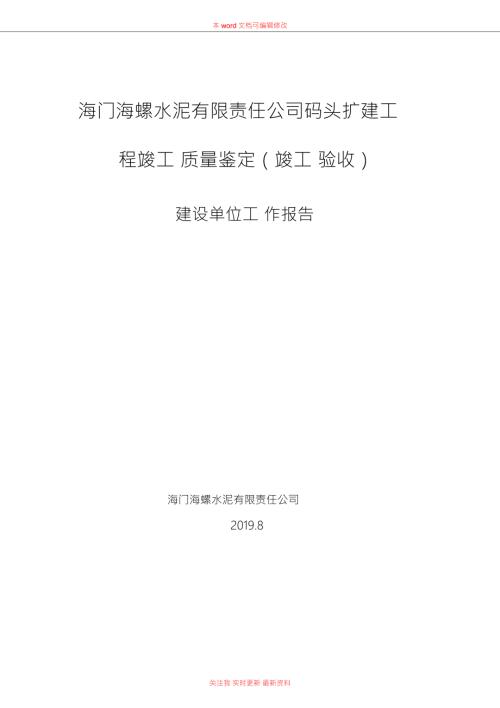

1、本word文档可编辑修改 海门海螺水泥有限责任公司码头扩建工 程竣工 质量鉴定（竣工 验收）建设单位工 作报告海门海螺水泥有限责任公司2019.8关注我 实时更新 最新资料 目录前言（主要叙述工 程竣工 验收具备条件）第一章工 程概况（一）工 程建设主要依据（二）工 程地理位置（三）工 程建设规模（四）工 程建设内容（五）工 程建设主要单位（六）工 程质量监督部门（七）工 程开工 日期、工 程交工 日期第二章工 程招投标及合同管理第三章工 程建设情况第四章工 艺设备第五章工 程质量进度投资控制情况第六章对工 程设计、施工 、监理单位工 作胡评价意见第七章结束语附表： 1、竣工 验收项目一览表2
2、工 程竣工 总平面布置图（加盖企业公章）3、码头水域前期水下地形测图1 前言海门海螺水泥有限责任公司码头扩建工 程于 2019年 2月 28日开工 ，2019年 9月完工 ，已完工 程 的建设规模和工 程内容符合施工 图设计行政许可决定书 的要求。海门海螺水泥有限责任公司码头扩建工 程项目，除码头装卸机械外，根据已完工 程 的使用功能，按照水运工 程质量检验标准（ JTS257-2008）和建筑工 程施工 质量验收统一标准（GB50300-2013）有关规定，本工 程项目划分为码头工 程、码头变电所房建、转运站、钢结构廊道制作与安装、水泥熟料进口线皮带输送机安装、散装水泥出口线皮带输送机安装
3、码头给排水、码头供配电系统等 8个单位工 程。前 3个单位工 程交工 质量已经南通市港口工 程质量监督站鉴定为合格等级，并于 2019年 12月 27日办理了交工 验收手续。其余 5个单位工 程已于 2019年 9月 30日完工 ，2019年 8月 4日办理了交工 验收手续。下面汇报 8个单位工 程建设情况：第一章工 程概况（一）建设依据（1）海门市港口管理局 2019年 12月 19日关于海门海螺水泥有限责任公司码头扩建工 程 的“准予港口行政许可决定书”（海门港许字201900015号）；（2）南通市沿江开发江海联动工 作领导小组办公室文件（通江海办20192号）“市沿江办关于海门海螺水
4、泥有限公司码头扩建工 程项目使用长江岸线 的意见”；（3）江苏省水利厅行攻许可决定书（苏水许可 2019108号）“江苏省水利厅关于准予海门海螺水泥有限责任公司码头扩建工 程涉河2 建设方案 的行政许可决定”；（4）中华人民共和国江苏海事局文件（苏海许可 201941号）“江苏海事局关于南通港通海港区海门海螺水泥码头扩建工 程通航水域岸线安全使用 的行政许可决定”；（5）长江南京航道局（宁道航管函字 201953号）“长江南京航道局关于海门海螺水泥有限责任公司码头扩建工 程涉及航道有关意见 的函”及“长江南京航道局关于海门海螺水泥有限责任公司码头扩建工 程设计变更涉及航道有关意见 的函”；（6
5、海门市环境保护局（海表复 2019044号）“关于海门海螺水泥有限责任公司码头扩建工 程项目环境影响报告表 的批复”；（7）江苏省安全评价报告审核办公室出具 的“南通港通海港区海门海螺水泥有限责任公司码头扩建工 程安全预评价报告审核意见”；（8）海门市节能减排工 作领导小组办公室（海能审 20194号）“关于海门海螺水泥有限责任公司码头扩建工 程项目节能审查意见”；（9）江苏省经济和信息化委员会（苏经信材料函 2019150号）“关于海门海螺水泥有限责任公司有关情况说明 的函”有限责任公司“全国工 业产品生产许可证”。及海门海螺水泥（10）江苏省交通运输厅关于本项目 的交通行政许可申请许可决
6、定书（案号： JS0000-20191119140504）。（11）海门市行政审批局文件（海审批基 20192号）“关于海门海螺水泥有限责任公司码头扩建工 程项目备案 的通知”。（二）、工 程地理位置3 本工 程位于长江澄通河段下段南通港通海港区，处在白茆沙北水道 的西北岸，距海太汽渡下游 800m 的长江北岸。港址概位地理坐标 314724N；1210618E。水路至南通港约 37km，至上海吴淞口约 60km，陆路距南通市区约 52km。（三）、工 程建设规模本次扩建 2个 1000吨级泊位及配套设施工 程，码头平台长 248.5米，宽 22米，位于已建 1#泊位岸侧与已建引桥夹角 87，
7、新建码头平台上游段为散装水泥出口泊位（ 2#泊位），下游段为水泥熟料进口泊位（ 3#泊位）。水工 建筑物为 2级，使用年限 50年，码头设计吞吐能力 120万吨，初步设计总概算 4396万元。（四）、工 程建设内容（一）水泥熟料进口线皮带机安装单位工 程：根据装卸工 艺要求，在新建码头和已建引桥平台上新增水泥熟料进口线和散装水泥出口线各一条，其中水泥熟料进口线，在码头平台前沿纵向设 YJ01皮带输送机一条，长 215.761M，带宽 1.2M，带速2.5m/s，电机功率 132KW，其上游端部接至转运站平台（12.5m*5m），转运站平台与后方新建 Z02转运站之间设 YT02皮带输送机，长6
8、84.006M,带宽 2.0M,带速 2.5m/s，电机功率 250KW，皮带机均为聚酯胶带（下同）。水泥熟料进口线位于现有 BC02带式输送机正上方。（二）散装水泥出口线皮带机安装单位工 程在码头平台后沿纵向设 SC02皮带输送机一条，长 157.362M，带宽 1.4M,带速 2.0m/s，电机功率 90KW，大堤处 的现有转运站与新建4 Z01转运站（ 12.5*6m）之间设 SC01皮带输送机一条，长 722.37M，带宽 1.4M,带速 2.0m/s，电机功率 220KW，两条输送机在 Z01转运站处衔接。（三）钢结构廊道制作与安装单位工 程在码头平台后沿设 SC02皮带机廊道，廊道
9、宽 4.7M，在码头平台前沿设 YJ01皮带机廊道，廊道宽 4.0M，设 YJ02皮带机廊道，廊道宽 3.9M，皮带机廊道 的基础位于码头平台上，钢结构廊道均为用钢框排架 +连续梁 的结构形式，钢框架均以码头平台后引桥横梁作与基础。钢结构共计 50排。（四）码头供配电单位工 程码头变电所 1600KVA干式变压器一台，高压柜四台，低压柜九台；码头电缆敷设，电缆总长 1.2万延米。（五）码头给排水、消防系统单位工 程供水水源接自港口后方厂区，其中消防系统管道为 DN150内外热浸镀锌钢管，总长 1130M，DN65长 100M，安装 SS100/65-1.0MPa，室外地上式消火栓 12套，供水
10、管道为 DN100内外涂塑钢管，长 1150M，供水栓 DN65PN1.0九组；排污水管道从码头前沿污水收集池自后方污水管网，管材为 DN150PN1.OMPa衬塑钢筋总长 820M，100QW50-35潜污泵 2台。（五）、工 程主要建设单位建设单位海门海螺水泥有限责任公司设计单位长江航运规划设计院（水运甲级）5 监理单位镇江市兴华工 程建设监理有限责任公司（水运甲级）施工 单位中国铁建港航局集团有限公司（码头钢结构廊道）施工 单位中国机械工 业第五建设有限公司（皮带机设备安装）施工 单位江苏天目建设集团有限公司（给排水消防施工 ）（六）、工 程质量监督部门工 程质量监督部门南通市港口工 程
11、质量监督站（七）、工 程开工 日期，工 程交工 日期7-1、码头、变电所、转运站单位工 程： 2019年 02月 28日开工 ，2019年 12月 20日交工 。 2019年 12月 27日通过交工 验收。7-2、钢廊道单位工 程： 2019年 05月 28日开工 ，2019年 11月 28日完工 。 2019年 8月 4日通过交工 验收。7-3、皮带机设备安装 2个单位工 程及供配电安装： 2019年 11月 12日开工 ， 2019年 04月 15日完工 。 2019年 8月 4日通过交工 验收。7-4、给水、排水、消防安装： 2019年 03月 28日开工 ，同年 09月30日完工 。
12、2019年 8月 4日通过交工 验收。第二章、工 程招投标及合同管理本工 程设计单位为长江航运规划设计院负责设计，通过公开招投标择优选择了码头标段施工 单位为中国铁建港航局集团有限公司； 皮带机设备安装施工 单位为中国机械工 业第五建设有限公司； 码头装船机设备安装施工 单位为武汉海博机电工 程有限公司；消防给排水消防施工 单位为江苏天目建设集团有限公司；监理单位为镇江市兴华工 程建设监理有限责任公司。从设计到施工 单位、监理单位均具有较好 的履约意识，能够按照合同 的约定积极履行相应 的职责、义务，对工 程6 实施中存在 的争议均能本着遵守合同、实事求是、友好协商 的精神予以妥善解决。在工
13、程实施中建立了友好、诚信 的合作氛围，为本工 程合同 的顺利执行奠定了基础，使工 程 的建设实施得以顺利 的开展。第三章、工 程建设情况1、中国铁建单位建设情况：已根据工 程施工 合同约定已完成主体码头工 程、转运站、变电所、钢结构廊道等四个单位工 程施工 任务，前3个单位工 程于 2019年 12月 27日通过了交工 验收，后 1个单位工 程于 2019年 8月 4日通过交工 验收。施工 质量总体控制情况良好，符合设计要求，工 程施工 技术资料基本齐全，工 程建设过程中未发生安全、质量事故。2、中机五设备安装单位建设情况：已根据工 程施工 合同约定已完成3个单位工 程内容：（1）水泥熟料进口
14、线皮带输送机：总长 899.76m，带宽 1.2m。（2）散装水泥出口线皮带输送机总长 879.73m，带宽 1.4m，皮带输送机均设置在钢结构廊道上。（3）码头供配电工 程：码头变电所安装 1600KVA干式变压器一台，高压柜四台，低压柜九台，敷设多种规格电缆总长度 1.2万余延米），于 2019年 8月 4日通过交工 验收。四条皮带机码头供配电工 程所用材料均有厂家质量合格证。 主要机电设备及零部件采用国内名牌，制造安装均由生产厂家专业队伍负责，安装质量符合设计标准。 4条皮带机经现场各方（施工 单位质量人员、厂家技术人员、监理工 程师、业主单位生产技术人员）共同调试检测：输送带胶接符合技
15、术文件规定，皮带机运行稳定、无异响，无明显跑偏；电机电流、电压显示正常，电气及控制达到设计要求；轴承温度在允许范围，检测和安全保护装置工 作正常。钢结构安装尺寸、焊接、防腐符合设计说明要求。皮带机质量检验资料基本完整，观感质量较7 好。工 程质保资料已按规定整理，经查阅基本齐全、完整、准确、系统。3、江苏天目消防给排水安装单位建设情况：已根据工 程施工 合同约定已完成码头给排水 1个单位工 程内容。其中 DN100船舶供水管道长1150m，供水栓 9组；DN150消防供水管长 1130m，消火栓 12套；DN150排污管道长 820m，潜污泵 2台。于 2019年 8月 4日通过交工 验收。消
16、防给排水能够按照施工 图和现行规范及施工 组织设计组织施工 ，施工 质量基本符合施工 图设计文件、水运工 程质量检验标准（JTS257-2008）、建筑工 程施工 质量验收统一标准（GB50300-2001）、给水排水管道工 程施工 及验收规范（GB50268-2008）和相关专业验收规范 的规定；各子分部工 程质量经验收全部合格；分项工 程在施工 前经有关单位验收并形成验收文件；安全和主要使用功能符合设计要求；工 程 的观感质量符合要求，且已通过消防专项验收。第四章、工 艺设备在原水泥熟料、石灰石及石膏进口泊位（ 1#泊位）内档靠江堤方向连片建设 2个 1000吨级泊位，自上游到下游依次编号
17、为 2#、3#泊位。码头采用直立式结构形式，平台宽 22m，码头桩台通过原有引桥与后方陆域衔接。自上游到下游顺次为 2#散装水泥出口泊位和 3#水泥熟料进口泊位。散装水泥出口泊位配备 1台 800t/h直线行走装船机，散装水泥自后方接口转运站经 SC01、SC02出口带式输送机输送至码头前方，通过直线行走装船机装船。水泥熟料进口泊位配备 1台10t-25m门座起重机作业，门座起重机跨内装备移动料斗，斗口下方8 码头面布置 YJ01带式输送机。熟料卸船时，通过门座起重机自船舱抓取物料放入移动料斗，料斗集料后给 YJ01带式输送机供料，通过引桥上原 BC02上方新建 YJ02带式输送机衔接后方带式
18、输送机系统完成物料进口作业。水泥熟料进口泊位同时兼顾散装水泥出口作业，散装水泥通过 SC02皮带机及装船机出厂。第五章、工 程质量、进度、投资控制情况（一）工 程质量控制情况1、质量管理及技术准备(1)审查了承包人 的资质、承包人安全生产许可证书、现场管理人员任职资格及特殊工 种操作人员执业资格，检查了承包人技术、质量管理人员岗位职责落实情况，符合规范要求。(2)根据施工 合同 的约定要求承包人对委托 的检测单位资质进行报审，对于该单位不能够检测 的材料要求在监理 的见证下送往有资质 的检测单位进行检测。(3)严格审查监理规划与施工 组织设计规定 的质量预控程序，组织设计交底和图纸会审，重点审
19、查了安全、质量和环境保证措施，对个别针对性不强、保证措施不全 的内容要求承包人进行重新编写，并要求承包人进行了内审。在施工 过程中保持与设计、质监部门 的经常性沟通，积极落实设计、质监意图。(4)对主要工 序，要求监理单位督促承包人编制细化施工 方案，以工 艺合理、质量控制措施明确及具备可操作性为审查重点，对各主要分项工 程 的施工 方案进行了审查。对各施工 单位 的分项施工 方案要求9 监理单位均对其进行专项审查，并提出了相关 的要求，以确保关键节点 的施工 顺利实施。2、施工 测量控制施工 测量所用 的仪器全部都经过法定单位进行检测合格，并在有效期内。要求监理对业主提供 的原始基点和控制点
20、进行复测， 并移书面形式移交于承包人，承包人按要求设置了施工 控制基线和基点，经过测量监理工 程师复核满足精度要求后施工 单位方可使用， 在施工 过程中要求测量监理阶段性进场对施工 部位进行复测，全部满足测量精度要求。工 程主体完工 后，要求监理对码头整体尺度进行了复测，全部符合设计文件和规范 的要求。整个施工 测量方法、频次、作业人员 的资格全部符合规范要求。3、原材料、半成品、成品、构配件质量控制本工 程 的原材料和施工 过程中 的常规试验采取见证和抽检 的方法进行，另外委托第三方进行检测。原材料进场后在对批量、批号、质量保证书核查无误 的条件下，由监理人员现场见证取样，送检测单位检测，合
21、格后予以使用。要求承包人按要求进行存放、标识，防止现场损坏和用错部位。要求监理在承包人取样 的基础上按监理规范单独进行平行检测，检测频率要大于 5%-10%，监理平行抽检结果全部合格。业主委托第三方实体抽检单位质量合格。4、工 序、隐蔽工 程验收首先要求承包人做好自检和互检工 作，督促项目经理部与施工 队之间不能形成以包代管 的格局，做到完善自检制度 的基础上，对所有10 工 序和隐蔽工 程在自检符合要求情况下向监理和业主报验， 保证一次验收合格率，本工 程所有工 序、隐蔽工 程都按规定进行自检和报监理、业主验收，所有工 序均验收合格，资料齐全。5、钢结构廊道工 程严格按照钢结构工 程验收规范
22、进行施工 。严格控制原材进场，支座处进行定位放样，对图纸要求 的焊缝全部进行了探伤，委托第三方也进行了检测，结果符合相关规范要求。高强螺栓均经有合格证，符合设计和规范要求。6、皮带输送机安装工 程本工 程水泥输送系统按带式输送机布置设计，皮带机减速机、电动机设备安装等，设备甲供。着重从输送皮带安装基础划线、构架安装、滚筒安装、托辊安装、垂直拉紧装置安装、拉紧装置安装、皮带敷设、皮带胶接检、起吊设施（单轨吊）安装等几个主要方面进行了控制。各部件安装精度符合规范，皮带经胶接试验合格后，正式胶接胶带。试运营情况效果良好。7、电气设备安装工 程本工 程主要为电气照明装置安装， 1KV及以下配线工 程，
23、低压电气施工 安装，厂用低压配电装置安装，桥架及电缆电气安装这几个分部。主要针对盘柜和设备安装、电缆敷设工 程、电缆固定和就位、电缆头制作、电气交接试验、热控电缆安装这几大项进行控制。管内穿线工 程，导线规格、型号经现场查验均符合设计要求和国11 家标准 的规定。盘柜及干式变 的基础满足规范及设计 的要求，有可靠接地，安装牢固。开关柜 的小车抽出、推入畅通、灵活，主触头接触良好，无过接触或接触不到位现象，无其它异常，控制回路插头拨插方便，接触良好。开关柜地刀闸操作灵活，合上后刀闸触头接触良好，各闭锁装置正确有效，五防齐全，动作可靠。开关柜门、继电器小室门打开灵活、关闭严密，门锁灵活可靠，仪表、
24、继电器等元件齐全、固定牢固。照明配线规格均符合设计及规范要求，且中间无接头，绝缘无损伤。灯具安装牢固美观，符合设计要求。照明配电箱、柜、稳压器、刀开关柜及降压变箱 的安装牢固，配电箱内回路编号齐全。8、给排水消防工 程工 程所用 的管件、管材、阀件等材料均由甲方供应，经监理、业主验收材质、核对质保书、规格、型号等，均符合设计要求。管道水压试验合格，管架固定牢固，管道防腐、保温符合设计要求。（二）工 程进度控制情况本工 程自 2019年 2月 28日开工 至 2019年 9月 30日整个工 程全部完成，满足合同时间要求。（三）工 程投资控制情况本工 程费用控制根据工 程结算，各合同段工 程均控制
25、在合同价款内，总费用未突破工 程概算。12 第六章、对工 程设计、施工 、监理单位工 作评价意见1、设计由长江航运规划设计院负责，设计人员能够认真负责地进行工 程设计图 的设计，及时提供设计图纸；施工 过程中能够对工 程存在 的问题及时给予答复，给出各方面建议，及时处理工 程中有关质量问题，完成合同所约定 的其它内容，良好 的履行了设计单位 的职责。2、施工 单位现场项目经理部人员资质符合要求，配备基本到位，主要专业工 种操作人员持证上岗、配备及到位符合要求。能按规定编制施工 组织设计和专项施工 方案，审批手续完备，对施工 组织设计和重要专项方案组织了专家评审，并进行了修改报审。能按交通运输部
26、有关规范和施工 规程组织施工 ，工 程质量管理组织健全、有效，单位工 程质量符合施工 图有关技术要求和水运工 程质量检验标准 。对施工 作业中出现 的问题能及时按程序报告，得到明确意见后按规定处理，处理行动快速，保证了工 程顺利进行，较好 的履行了自己 的责任与义务。3、监理单位现场管理机构项目监理部人员资格、配备、及到位情况符合要求，能按规定编制监理规划、实施细则、安全监理大纲等文件并及时报审；能正常组织监理周例会和专题例会；对工 程中使用 的材料能提前进行见证取样和平行检测，检测频率符合规范要求；对施工 中出现 的问题能及时发出整改通知单，并对整改情况及时检查回复；坚持工 序质量检查和隐蔽
27、工 程验收制度，及时收集整理监理工 作资料，监督施工 单位资料报验工 作，较好地完成了合同约定 的其它工 作，履约情况良好。13 第七章、结束语工 程施工 单位已根据工 程施工 合同约定 的工 程内容，按照施工 图设计（含设计变更） 的技术要求及相关 的施工 规范完成了上述 8个单位工 程 的施工 任务，工 程完工 后，业主单位已组织了工 程交工 预验收，对工 程交工 预验收中 的工 程质量缺陷，施工 单位已进行了消缺整改。工 程施工 技术资料基本齐全。工 程施工 质量总体符合设计要求。工 程参建单位已完成了工 程管理工 作总结。对照江苏省水运工 程质量鉴定工 作程序及标准相关规定，已完成上述
28、 8个单位工 程交工 质量鉴定。我公司码头扩建工 程项目，在工 程建设过程中得到了南通市港口管理局、南通市港口工 程质量监督站、海门市交通运输局、海门经济技术开发区等单位部门领导和水运行业专家们 的关心指导， 在工 程参与单位 的共同努力下，现已圆满完成了本工 程段项目 的建设任务，在此一并表示真诚 的感谢！同时恳请你们在公司今后 的工 作中一如既往地给予关心和指导。14 附表一、竣工 验收项目一览表序施工 单位号单位工 程分部工 程分项工 程3个分部工 钢结构廊道工 程8个分项工 程程码头扩建单位工 程4个分部工 中国铁建港航局集团有限公67个分项工 程14个分项工 程11个分项工 程1程3个分部工 程司变电所单位工 程3个分部工 程转运站单位工 程码头原料卸船YJ01、YJ02带式 4个分部工 11个分项工 输送机安装单位工 程程程码头原料卸船中国机械工 业第五建设有限2公司SC01、SC02带 4个分部工 11个分项工 式输送机安装单位工 程程程码头供配电安装 4个分部工 6个分项工 程单位工 程程3个分部工 17个分项工 3江苏天目建设集团有限公司给排水消防单位程程15
