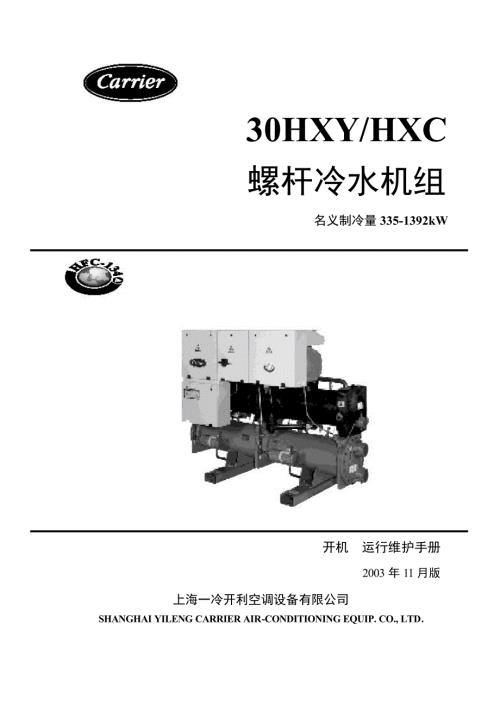

1、30HXY/HXC螺杆冷水机组名义制冷量 335-1392kW开机运行维护手册2003 年 11 月版上海一冷开利空调设备有限公司SHANGHAI YILENG CARRIER AIR-CONDITIONING EQUIP. CO., LTD.30HXY/HXC 开机 运行维护手册上海一冷开利空调设备有限公司目 录目录1. 介绍 .11.1 安装安全要求 . 11.2 维护安全措施 . 11.3 维修安全措施 . 21.4 电气安全要求 . 22. 预检 .32.1 设备进场的检验. 32.2 机组的搬运和就位. 32.2.1 机组的搬运 .32.2.2 机组的就位 .33.3.1外形尺寸 安
2、装间隙 .430HXY110A. 43.230HXC130A-200A . 53.330HXC250A-300A . 63.430HXC350A-400A . 74.吊装指导 .85.技术规格 .95.1机组技术参数. 95.2机组制冷剂和润滑油参数. 106.应用数据 .106.1机组运行范围 . 106.2最小冷水流量 . 116.3最大冷水流量 . 116.4变流量蒸发器 . 126.5系统最小水容量. 126.6冷水流量范围T/H. 136.7冷却水流量范围T/H. 136.8蒸发器压降图 . 146.9冷凝器压降图 . 15I7.7.1电气注意问题 .16允许环境. 167.2电源.
3、 167.3电压不平衡% . 167.4电缆截面积. 177.5现场控制接线 . 178.管路连接 .188.1管路设计安装注意事项. 188.2典型的水接管图. 188.3流量控制. 198.3.1 蒸发器流量开关和冷水水泵联锁 .198.3.2 冷凝器流量开关.198.4 换热器水室的拆卸. 208.5 防冻保护. 208.6 主从联动操作 . 209. 系统主要组件和运行数据 .229.1 双螺杆压缩机 . 229.1.1 油过滤器.229.1.2 制冷工质.229.1.3 润滑油.229.1.4 供油电磁阀 .229.1.5 制冷剂滤网 .229.1.6 能量调节装置.229.2 蒸发
4、器 . 229.3 冷凝器和油分离器. 229.4 电子膨胀阀. 239.5 经济器 . 239.6 油泵. 239.7 电机冷却电磁阀. 2310. 维护 .2310.1 制冷剂充注. 2310.2 制冷剂充注量不足的判断. 2410.3 添加润滑油. 2410.4 主油过滤器的更换. 2510.5 油过滤器更换周期. 2510.6 油过滤器更换步骤. 25II10.7 压缩机反向保护控制维修人员用. 2510.8 电子膨胀阀故障排除过程. 2510.9 安全阀 . 2610.10 压缩机轴承维护. 2610.11 检查压缩机转子. 2610.12 检查传热管. 2610.12.1 蒸发器.
