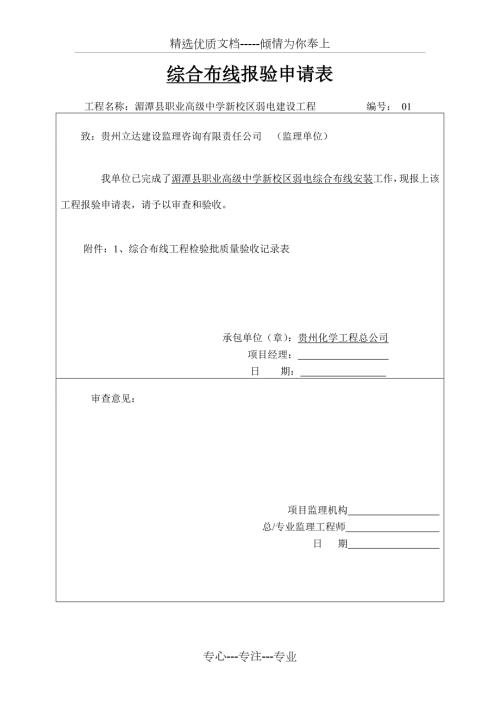

1、精选优质文档-倾情为你奉上综合布线报验申请表工程名称：湄潭县职业高级中学新校区弱电建设工程 编号： 01致：贵州立达建设监理咨询有限责任公司 （监理单位） 我单位已完成了湄潭县职业高级中学新校区弱电综合布线安装工作，现报上该工程报验申请表，请予以审查和验收。附件：1、综合布线工程检验批质量验收记录表 承包单位（章）：贵州化学工程总公司 项目经理： 日 期： 审查意见： 项目监理机构 总/专业监理工程师 日 期 综合布线系统安装分项工程质量验收记录表（） 编号：表C.0.1-0901单位（子单位）工程名称湄潭县职业高级中学新校区弱电建设工程子分部工程综合布线系统分项工程名称系统安装质量检测验收部
2、位学校网络系统施工单位贵州化学工程总公司项目经理施工执行标准名称及编号智能建筑工程质量验收规范GB50339-2003分包单位分包项目经理检测项目（主控项目）（执行本规范第9.2.19.2.4条的规定）检测记录备注1缆线的弯曲半径执行GB/T50312中第5.1.1 条第五款规定。2预埋线槽和暗管的线缆敷设执行GB/T50312中第5.1.2条规定。3电源线、综合布线系统缆线应分开布放1.缆线间最小间距应符合设计要求2.执行GB/T50312中第5.1.1条第六款的规定。4电、光缆暗管敷设及与其它管线最小净距执行GB/T50312中第5.1.1条第六款的规定。5对绞电缆芯线终接执行GB/T50
3、312中第6.0.2条的规定。6光纤连接损耗值执行GB/T50312中第6.0.3条第四款的规定。7架空、管道、直埋电、光缆敷设执行GB/T50312中第5.1.5条的规定。8机柜、机架、配线架的安装符合规定执行GB/T50312第四节的规定。色标一致色谱组合线序及排列9信息插座安装安装位置执行本规范9.2.4条的规定。防水防尘检测意见：监理工程师签字： （建设单位项目专业技术负责人） 日期： 日期：综合布线系统安装分项工程质量验收记录表（） 编号：表C.0.1-0902单位（子单位）工程名称湄潭县职业高级中学新校区弱电建设工程子分部工程综合布线系统分项工程名称系统安装质量检测验收部位学校网络
4、系统施工单位贵州化学工程总公司项目经理施工执行标准名称及编号智能建筑工程质量验收规范GB50339-2003检测项目（一般项目）（执行本规范第9.2.59.2.9条的规定）检测记录备注1缆线终接执行GB/T50312中第6.0.2条的规定。2各类跳线的终接执行GB/T50312中第6.0.4条的规定。3机柜、机架、配线架的安装符合规定执行GB/T50312中第4.0.1条的规定。设备底座预留空间紧固状况距地面距离与桥架线槽连接接线端子标志4信息插座的安装执行GB/T50312中第4.0.3条的规定。5光缆芯线终端的安装连接标志执行本规范9.2.9 条的规定。检测意见：监理工程师签字： （建设单
5、位项目专业技术负责人） 日期： 日期：视频监控系统报验申请表工程名称：湄潭县职业高级中学新校区弱电建设工程 编号： 02致：贵州立达建设监理咨询有限责任公司 （监理单位） 我单位已完成了湄潭县职业高级中学新校区监控系统安装工作，现报上该工程报验申请表，请予以审查和验收。附件：1、视频监控系统工程检验批质量验收记录表承包单位（章）贵州化学工程总公司项目经理 日 期 审查意见： 项目监理机构 总/专业监理工程师 日 期 视频监控系统分项工程质量检测记录表 编号：02单位（子单位）工程名称湄潭县职业高级中学新校区弱电建设工程子分部工程安全防范系统分项工程名称视频安防监控系统检测部位学校监控系统施工单
6、位贵州化学工程总公司项目经理施工执行标准名称及编号智能建筑工程质量验收规范（GB 50339-2003）检测项目（主控项目）（执行本规程第8.3节的规定）检测记录备注1前端设备功能摄像机功能云台转动镜头调节防护罩、支架效果2图像质量图像清晰度 抗干扰能力3系统功能监视器监控范围与摄像机比例矩阵主机切换控制编程字符叠加巡检记录数字视频主机死机显示速度联网通信存储速度字符叠加硬盘记录回放、检索设备运行完好率/接入率运行情况4系统联动功能安防子系统间联动与其他智能化系统的联动5图像记录保存时间检测意见：监理工程师签字： （建设单位项目专业技术负责人） 日期： 日期：金属桥架安装报验申请表工程名称：湄
7、潭县职业高级中学新校区弱电建设工程 编号： 03致：贵州立达建设监理咨询有限责任公司 （监理单位） 我单位已完成了湄潭县职业高级中学新校区弱电金属桥架安装工作，现报上该工程报验申请表，请予以审查和验收。附件：1、金属桥架安装工程检验批质量验收记录表 承包单位（章）：贵州化学工程总公司 项目经理： 日 期： 审查意见： 项目监理机构 总/专业监理工程师 日 期 电缆桥架安装和桥架内电缆敷设检验批质量验收记录表 (GB50339-20023) 编号：03单位（子单位）工程名称湄潭县职业高级中学新校区弱电建设工程分部（子分部）工程名称弱电验收部位行政楼、实训楼、教学楼施 工 单 位贵州化学工程总公司
8、项目经理施工执行标准名称及编号建筑电气工程施工质量验收规范（GB50339-2003）施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆桥架，支架和引入、引出的金属导管的接地或接零第12.1.1条符合施工规范要求2电缆敷设检查第12.1.2条符合施工规范要求一般项目1电缆桥架检查第12.2.1条符合施工规范要求2桥架内电缆敷设和固定第12.2.2条符合施工规范要求3电缆的首端、末端和分支处的标志牌第12.2.3条符合施工规范要求施工单位检查评定结果项目专业质量检查员： 年 月 日 监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日IP
9、广播系统报验申请表工程名称：湄潭县职业高级中学新校区弱电建设工程 编号： 04致：贵州立达建设监理咨询有限责任公司 （监理单位） 我单位已完成了湄潭县职业高级中学新校区弱电IP广播系统安装工作，现报上该工程报验申请表，请予以审查和验收。附件：1、IP广播系统安装工程检验批质量验收记录表 承包单位（章）：贵州化学工程总公司 项目经理： 日 期： 审查意见： 项目监理机构 总/专业监理工程师 日 期 公共广播与紧急广播系统分项工程检验批质量验收记录表 GB 503392003 编号：04工程名称湄潭县职业高级中学新校区弱电建设工程验收部位学校IP广播系统施工单位贵州化学工程总公司项目经理施工执行标准名称及编号智能建筑工程质量验收规范（GB 50339-2003）质量验收规范的规定检测记录主控项目1安装质量不平衡度合格音频线敷设合格接地及安装合格阻抗匹配合格2放声系统分布3音质音量最高输出电平合格输出信噪比合格声压级合格频宽合格4音响效果主观评价合格施工单位检查评定结果 年 月 日监理（建设）单位验收结论 监理工程师 （建设单位项目专业技术负责人） 年 月 日专心-专注-专业
