    形位公差简述PPT课件.ppt

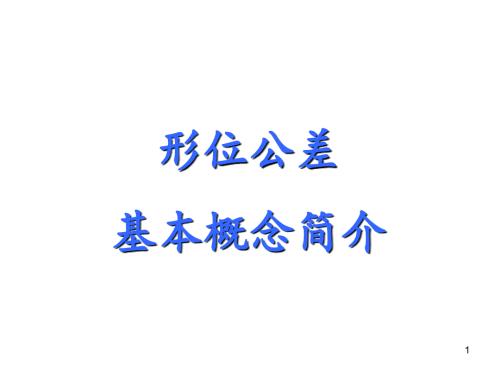

    1、形位公差形位公差基本概念简介基本概念简介1目录目录1 、形位公差常用符号、形位公差常用符号2 、直线度简述、直线度简述3 、平面度简述、平面度简述4 、圆度简述、圆度简述5 、圆柱度简述、圆柱度简述7 、平行度简述、平行度简述8 、垂直度简述、垂直度简述9 、倾斜度简述、倾斜度简述10、同轴度简述、同轴度简述11、对称度简述、对称度简述12、位置度简述、位置度简述13、圆跳动简述、圆跳动简述14、同轴度简述、同轴度简述6 、轮廓度简述、轮廓度简述34-678-91011-1213-1415-1617-18192021-2223-2425-262形位公差常用符号形位公差常用符号形位公差常用符号形

    2、位公差常用符号1.形位公差常用符号形位公差常用符号 3形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 直线度直线度直线度直线度2.直线度直线度 表示零件上的直线要素实际形状保持理想直线的状况。举例举例 1 10.0153条刻线每条刻线必须位于该表面上距离为公差值0.015mm的两平行直线之间。0.015mm40.02圆柱表面上任一素线必须位于轴向平面内,距离为公差值0.02mm的两平行直线之间。举例举例 2 2形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 直线度直线度直线度直线度圆柱表面上任一素线在任意100mm内必须位于轴

    3、向平面内,距离为公差值0.04mm的两平行直线之间。100:0.04举例举例 3 35举例举例 4 4形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 直线度直线度直线度直线度如果在同一表面的两个方向上给定不同的直线度公差时,该怎么理解?将工件想象成立体图形,两个直线度公差分别是对纵截面和横截面的尺寸要求。6形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 平面度平面度平面度平面度3.平面度平面度 表示零件的平面要素实际形状保持理想平面的状况。举例举例 1 1上表面必须位于距离为公差值0.1mm的两平行平面内。0.1实际平面虚拟平

    4、面0.1举例举例 2 2100:0.1表面上任意100X100的范围,必须位于距离为公差值0.1mm的两平行平面内。7形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 圆度圆度圆度圆度举例举例 1 1在垂直于轴线的任一正截面上,该圆必须位于半径为公差值0.02mm的两同心圆之间。表示零件上圆的要素实际形状,与其中心保持等距的状况。4.圆度圆度 0.020.028形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 圆度圆度圆度圆度举例举例 2 20.02在垂直于轴线的任一正截面上,该圆必须位于半径为公差值0.02mm的两同心圆之间。0

    5、020.029形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 圆柱度圆柱度圆柱度圆柱度举例举例 1 1表示零件上圆柱面外形轮廓上各点,对其轴线保持等距的状况。5.圆柱度圆柱度 0.05圆柱面必须位于半径差为公差值0.05mm的两同轴圆柱面之间。10形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 轮廓度轮廓度轮廓度轮廓度轮廓度公差属于形状或位置公差,分为线轮廓度和面轮廓度两项,当无基准要求时属于形状公差,有基准要求时属于位置公差。线轮廓度是限制实际曲线对理想曲线变动量的一项指标,它是对非圆曲线的形状精度要求。面轮廓度是限制实际

    6、曲面对理想曲面变动量的一项指标,它是对曲面的形状精度要求。6.轮廓度轮廓度 11形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 轮廓度轮廓度轮廓度轮廓度举例举例 2 2 面轮廓度面轮廓度该曲面必须位于半径为公差值0.02mm的圆的外径所形成曲面范围之间举例举例 1 1 线轮廓度线轮廓度该曲线必须位于半径为公差值0.04mm的圆的外径所形成曲线范围之间12形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 平行度平行度平行度平行度表示零件上被测实际要素相对于基准保持等距离的状况。7.平行度平行度 举例举例 1 1上表面必须位于距离为

    7、公差值0.05mm,且平行于基准平面的两平行平面之间。A0.05 A基准平面平行平面2平行平面1上表面13形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 平行度平行度平行度平行度举例举例 2 2D的轴线必须位于距离为公差值0.1mm,且在垂直方向平行于基准轴线的两平行平面之间。D0.1AA基准轴线0.1148.垂直度垂直度 表示零件上被测实际要素相对于基准保持垂直的状况。形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 垂直度垂直度垂直度垂直度举例举例 1 1右侧表面必须位于距离为公差值0.05mm,且垂直于基准平面的两平行平面

    8、之间。A0.05 A基准平面0.05右侧表面15举例举例 2 2A0.05 Ad基准平面圆柱轴线0.05形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 垂直度垂直度垂直度垂直度圆柱d的轴线必须位于直径为公差值0.05mm,且垂直于基准平面的圆柱面内。16形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 倾斜度倾斜度倾斜度倾斜度表示零件上两要素相对方向保持任意给定角度的正确状况。9.倾斜度倾斜度 举例举例 1 1斜表面必须位于距离为公差值0.08mm,且与基准平面成45度角的两平行平面之间。45o0.08 AA45o0.0817形

    9、位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 倾斜度倾斜度倾斜度倾斜度举例举例 2 245o0.1 AAD D的轴线必须位于距离为公差值0.1mm,且与基准轴线成45度角的两平行平面之间。450.1基准轴线18形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 同轴度同轴度同轴度同轴度表示零件上被测轴线相对于基准轴线,保持在同一直线上的状况。10.同轴度同轴度 举例举例 1 1 d的轴线必须位于直径为公差值0.1mm,且与基准轴线D同轴的圆柱面内。dD0.10.1基准轴线被测轴线19形位公差基本概念简介形位公差基本概念简介形位公差

    10、基本概念简介形位公差基本概念简介 对称度对称度对称度对称度表示零件上两对称中心要素保持在同一平面内的状况。11.对称度对称度 举例举例 1 1槽的中心面必须位于距离为公差值0.1mm,且相对基准中心平面对称配置的两平行平面之间。A0.1 A基准中心平行平面1平行平面2槽中心0.120形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 位置度位置度位置度位置度表示零件上的点、线、面等要素,相对其理想位置的准确状况。12.位置度位置度 举例举例 1 1该点必须位于直径为公差值0.3mm的圆内,该圆的圆心位于相对基准A、B所确定的点的理想位置上。BA0.3 A B0.3

    11、21形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 位置度位置度位置度位置度举例举例 2 2孔的轴线必须位于直径为公差值0.1mm,且以相对基准A、B、C所确定的点的理想位置为轴线的圆柱面内。0.1 A B CDACB22形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 圆跳动圆跳动圆跳动圆跳动 表示零件上的回转表面在限定的测量面内,相对于基准轴线保持规定位置的状况。13.圆跳动圆跳动 举例举例 1 1 径向圆跳动径向圆跳动 d圆柱面围绕基准轴线作无轴向移动回转时,在任一测量平面内的径向跳动量均不得大于公差值0.05mm。d0.

    12、05 AA轴向径向23形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 圆跳动圆跳动圆跳动圆跳动举例举例 2 2 端面圆跳动端面圆跳动0.05AA 当零件绕基准轴线作无轴向移动回转时,在左端面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。24 表示零件绕基准轴线作连续旋转时,沿整个被测表面上等跳动量。14.全跳动全跳动 形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 全跳动全跳动全跳动全跳动举例举例 1 1 径向全跳动径向全跳动 d表面围绕基准轴线作无轴向移动地连续回转,同时,指示器作平行于基准轴线的直线移动。在d整个表面上的跳动量均不得大于公差值0.02mm。轴向径向d0.02 AA25形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介形位公差基本概念简介 全跳动全跳动全跳动全跳动举例举例 2 2 端面全跳动端面全跳动 端面绕基准轴线作无轴向移动地连续回转,同时,指示器作垂直于基准轴线的直线移动。此时,在整个端面上的跳动量不得大于公差值0.05mm。0.05AA26


    注意事项
