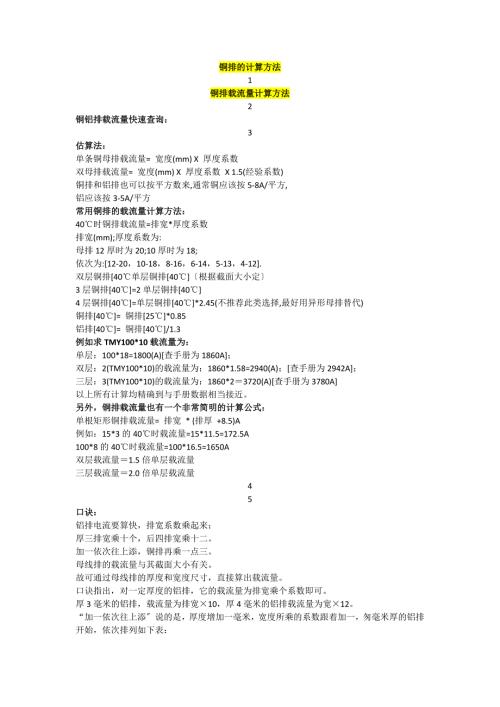

1、铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:12-20，10-18，8-16，6-14，5-13，4-12. 双层铜排40单层铜排40根据截面大小定3层铜排40=2单层铜排40 4层铜排40=单层铜排40*2.45(不推荐此类选择,最好用异形母排替代) 铜
2、排40= 铜排25*0.85 铝排40= 铜排40/1.3 例如求TMY100*10载流量为：单层：100*18=1800(A)查手册为1860A；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；查手册为2942A；三层：3(TMY100*10)的载流量为：1860*23720(A)查手册为3780A 以上所有计算均精确到与手册数据相当接近。另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40时载流量=15*11.5=172.5A100*8的40时载流量=100*16.5=1650A双层载流量1.5倍
3、单层载流量三层载流量2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。加一依次往上添，铜排再乘一点三。母线排的载流量与其截面大小有关。故可通过母线排的厚度和宽度尺寸，直接算出载流量。口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。厚3毫米的铝排，载流量为排宽10，厚4毫米的铝排载流量为宽12。“加一依次往上添说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：厚度毫米 3 4 5 6 8 10 载流量安宽10 宽12 宽13 宽14 宽16 宽18 注：铝排厚度没有7mm和9mm两个规格。例：求404母铝排载流
4、量是多少？解：根据口诀，厚4载流量为12 故 4012=480安例：求606铝母排载流量是多少？解：6014=840安“铜排再乘一点三说的是铜排的载流量比同规格铝排要大三成。故求铜排载流量时，先视为铝排，按以上方法算出后，再乘1.3即可。例：求50131.3=845安母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关。当一般环境温度经常高于250C或者做直流母线并列时，可按九折处理。交流2、3、4条母排并列使用时，可分别打8、7、6折。铜排折弯经验计算表67高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906附录D中公式：S=I/a(t)式中：I-额定短时耐受电流；a材
5、质系数，铜为13，铝为8.5；t-额定短路持续时间；温升K，对于裸导体一般取180K，对于4S持续时间取215K。那么：25KA/4S系统铜母线最小截面积S=25000/13*4/215=260 mm2 用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=31500/13*4/215=330 mm240KA/4S系统铜母线最小截面积S=40000/13*4/215=420 mm263KA/4S系统铜母线最小截面积S=63000/13*4/215=660 mm280KA/4S系统铜母线最小截面积S=80000/13*4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考
6、虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2高压柜的整定值！和总的用电负荷和总电流！81、高压柜-1800KW提升机整定电流：A、计算电流：80A；B、过流一段：1.2580A100A ；时间60s；C、过流二段：1.5080A120A ；时间2s；D、速
7、断电流：6.0080A480A ；时间0s；2、高压柜-21000KW提升机整定电流：A、计算电流：100A；B、过流一段：1.25100A125A ；时间60s；C、过流二段：1.50100A150A ；时间2s；D、速断电流：6.00100A600A ；时间0s；3、高压柜-32000KVA变压器整定电流：A、额定电流：193A；B、过流一段：1.15193A221A ；时间60s；C、过流二段：1.50193A289A ；时间2s；D、速断电流：6.00193A1154A ；时间0s；4、高压柜-4315KVA移动变压器整定电流：A、额定电流：30.31A；B、过流一段：1.1530.3
8、1A35A ；时间60s；C、过流二段：1.5030.31A46A ；时间2s；D、速断电流：6.0030.31A182A ；时间0s；注意：你的电负荷可能是采矿井下供电系统，采矿井下是国家设计标准及平安标准不允许单电源配电的。此定值保护仅作为一般知识了解或作业而已。不可用于实践！负荷计算：1、低压负荷计算：A、低压总统计负荷：P=2491.2、Q=1845.80、S=3100.60；B、低压总计算负荷：Pjs=2117.52、Qjs=1568.93、Sjs=2635.51；2、高压负荷计算：A、高压统计负荷：P=1800、Q=1256.41、S=2195.12；B、高压计算负荷：Pjs=15
9、30.00、Qjs=1067.55、Sjs=1865.85；3、高压总负荷计算：A、总统计负荷：P=4415.76 KW、Q=3194.50 KVAR、S=5450.75KVA；B、总计算负荷：Pjs=3763.40 KW、Qjs=2715.32 KVAR、Sjs=4633.14 KVA；C、6KV高压侧设置2000KVAR的高压电容补偿装置，补偿后计算负荷修订为：Pjs=3763.40 KW、Qjs=715.32 KVAR、Sjs=3820.95 KVA； D、6KV高压总计算负荷：Pjs=3763.40 KW；Qjs=715.32 KVAR；Sjs=3820.95 KVA；Ijs=367.
10、67 A。9低压成套开关设备GGD铜排使用量1、首先是进线柜以三级开关为例，进线柜有柜顶进线，柜侧进线，柜底进线之分一般都是电流电缆进线，柜顶进线一般需要ABCN四相母排出顶200mm左右，无进线刀开关的进线柜ABC三相单排出柜顶在1.5M一条左右，有进线刀开关的也差不多，因为加了进线刀开关进线断路器需要向下面移。零排N那么需要从柜底伸到柜顶出去，加上中间需要折弯固定，一般在2.5M左右。断路器下端需要回流至母排，回流排ABC三相每根在1.5M左右有刀开关的2.2M，加上断路器下端搭接排平均1M左右，柜侧进线的话断路器上端0.8米就够了，零排2米就够。下进线的话上端ABC三相0.8米，下端0.
11、7米，零排母排上接线。如果双排的话直接双倍。10第一种：不带进线刀开关的进线柜上进线的GGD要用ABC三相1.5+1.5+1*3=12米+零排N需要2.5米；第二种：带进线刀开关ABC三相要用1.5+2.2+1*3=14.1米+零排2.5米，第三种：侧进线不带刀开关ABC三相0.8+1.5+1*3=9.9米+零排N需要2米，第四种：侧进带进线刀开关的0.8+2.2+1*3=12米+零排2米。第五种：下进线0.8+0.7*3=4.5米。侧进线在很多时候需要ABCN四项侧出柜体0.2米，总共3米左右，为方便客户连接变压器。进线柜的铜排费用一般都占本钱的50%以上，设计，安装，铜排制作任何一步都直接
12、决定铜排的使用量，所以我们在报价过程中，一定要根据图纸要求报价，图纸不明确的要及时和客户及公司内部技术沟通。多报会丧失一个客户，少报那么对公司造成不必要的损失。2、GGD联络柜和进线的的铜排用量相差无几，可以一样的报。3、GGD出线柜根本都一样，只是出线回路有多有少。一般刀开关上端至母排ABC三相加起来1.5米，刀开关下端1.2米，加上出线开关汇流横排2米1米宽的2.5米，1.2米宽的3米算，如果双刀的话刀开关上下端双倍，横排不变。出线柜空开上端分支排0.9米一个算，大小根据空开型号选择。出线柜单刀1.5+1.2+2=4.7米空开上端分支排0.9米*回路数出线柜单刀3+2.4+2=7.4米4、GGD电容柜刀开关上端1.5米，下端1.2米，汇流横排2米即：电容柜1.5+1.2+2=4.7米。
