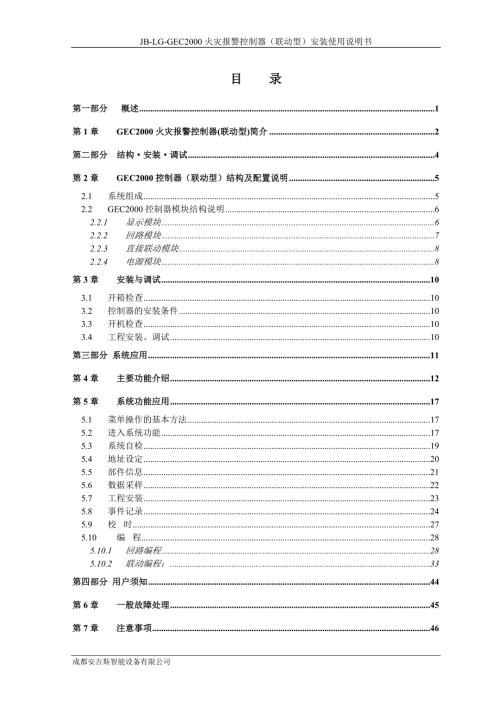

1、JB-LG-GEC2000火灾报警控制器（联动型）安装使用说明书目 录第一部分 概述1第1章GEC2000火灾报警控制器(联动型)简介2第二部分 结构安装调试4第2章GEC2000控制器（联动型）结构及配置说明52.1系统组成52.2GEC2000控制器模块结构说明62.2.1显示模块62.2.2回路模块72.2.3直接联动模块82.2.4电源模块8第3章安装与调试103.1开箱检查103.2控制器的安装条件103.3开机检查103.4工程安装、调试10第三部分 系统应用11第4章主要功能介绍12第5章系统功能应用175.1菜单操作的基本方法175.2进入系统功能175.3系统自检195.4地
2、址设定205.5部件信息215.6数据采样225.7工程安装235.8事件记录245.9校 时275.10编 程285.10.1回路编程285.10.2联动编程：33第四部分 用户须知44第6章一般故障处理45第7章注意事项46附录一 工程应用指导47附录二 标准汉字码表52成都安吉斯智能设备有限公司第一部分 概述2 GEC2000火灾报警控制器（联动型）简介第1章 GEC2000火灾报警控制器(联动型)简介GEC2000火灾报警控制器与探测器及各种模块组成自动监测系统，监测现场的火灾情况，利用智能算法判断其状态（火警或故障或反馈），完成火灾自动报警和联动功能。该控制器可实现全总线通讯,集报警
3、监视、控制于同一回路总线。硬件电路采用单片微机控制，模块化结构,布局简洁紧凑，便于系统安装和扩展。控制器外型分为台式和柜式两种结构，全中文大屏幕液晶显示（可提供英文显示），外形新颖美观。是一种高性能、高可靠性的智能火灾报警控制器。1.1 功能特点l GEC2000火灾报警控制器单机回路最大容量可达16000点，模块化结构应用灵活方便。l 对火灾报警实现分布式智能与集中智能并举处理，集火灾探测报警和消防联动控制功能于一体。l 智能特性、数字信号传输、灵敏度多级设置、昼夜灵敏度差异自动调整,探测器工作漂移自动补偿、探测器脏的程度自动监测及多种报警确认方式。总线报警及总线联动，满足 GB4717-
4、2005 和 GB16806-2006标准。l 两总线无极性布线，由于采用数字异步通讯方式传输数据，因此总线回路对线路条件要求宽松，可实现3000m长距离,12截面散线末端满载运行。l 总线巡检速度：全部地址的轮巡周期小于3s。l 采用 CAN 总线技术构建内部网络，采用RJ45通用五类线接口；实现积木式，模块化结构，灵活配置和扩充各种功能模块。l 先进的系统组网方式和通讯协议，通过网络路由器组网容量可达 256 节点,并保证国家标准对消防报警的实时性要求。l 友好的用户界面，大屏幕（320*240图形液晶）中文汉字信息显示及简洁快速的编程方法，全中文操作界面；能进行联动逻辑现场编程。l 控制
5、器具有掉电保护的事件记录功能，用以追查历史报警和操作事件,可记录多达 2000 条信息。l 现场可查询探测器运行的数据或曲线，具备自动登录、部件统计、火警跟踪、回路采样等功能，为工程的调试和维护提供方便。l 回路总线上的探测器和模块可任意编址，报警数量和联动动作数量不作限制。l 基于产品可靠性的多种保证模式，精心设计系统的抗干扰性能，使之可在电磁环境复杂的工业场所运行。l 回路接口 UL 标准信号处理模式（开闭环连接，过压保护,短路保护及 EMC 滤波）。l 通过总线接口模块，系统可配接适用于不同场所各种开关量探测器（防盗、气体、烟雾等）。l 智能分布电源可在现场扩展系统供电并可监视和控制，所
6、有状态和报警信息均受系统控制。l 结构方式兼容柜机和台式两种方式。l 完善的系统自诊断功能，整个系统处于不间断的自检状态，所有设备、线路、机内各单元板之间都处于自动监测状态，保证系统可靠工作，维修维护及时方便。l 国际标准的局域网（开放式）接口易于实现系统扩展和集成，可与楼宇自控BAS系统,消防调度网及远程维修中心相对接。系统提供标准通讯协议和命令格式，以便于扩展。l 强大的扩展能力，丰富灵活的扩展方式。1.2 主要技术指标1 电源：AC 220V 50Hz2 备用电源： DC 24V （密封式蓄电池2节：212V65Ah）3 机器容量： 8回路模块8回路254点16256点 4 回路容量：
7、二线制智能感烟、感温探测器，手动报警按钮，输入模块,联动模块等任意组合最多254个点 5 控制输出： 1组触点继电器输出 每对触点容量为2A/24VDC 6 使用环境： 温度 -10+50 湿度 95%7 执行标准： GB4717-2005GB168062006成都安吉斯智能设备有限公司第 46 页 共 60 页第二部分 结构安装调试2 GEC火灾报警控制器（联动型）结构及配置说明2 安装与调试第2章 GEC2000控制器（联动型）结构及配置说明2.1 系统组成GEC2000火灾报警控制器（联动型）采用模块化设计，系统包括主控制模块，显示模块，回路模块，电源模块，联动操作控制模块等。各模块通过
8、CAN总线连接，实现数据交换和指令处理，系统可实现分布连接。显示模块通过大屏幕LCD和键盘操作，实现信息的显示和人机对话。2.1.1标准容量回路容量：每回路器件数： 254 个单机最大容量： 64回路 64 x 254 = 16256 个地址码 总线按键： 标配总线按键盘： 112个按键 扩展总线按键盘： 128个按键/盘 单机总容量： 112 + 15 x 128 = 2032个按键 直接输出： 标配直接输出盘： 14组输出 扩展直接输出盘： 16组输出/盘 单机总容量： 14 + 16 x 15 = 254组2.1.2控制器模块基本配置CA9300 主控制模块1 块CA9320 显示模块1
9、块CA9330 回路模块1块含： CA9331 回路主控制板1 块CA9332 回路板（容量254点）8 块CA9340 电源模块1块 CA9350 直接联动盘1块-14组输出 CA9360 总线联动盘1块-112个控制点2.1.3系统模块扩展容量CA9320 显示模块7 （共 8 块）CA9330 回路模块7 （共 8 套 64回路）CA9350 直接联动盘 15（共 14 + 16 x 15 = 254组输出）CA9360 总线联动盘15（共 112 + 15 x 128 = 2032控制点）CA2204 智能电源模块7 （共 8 套 8*10(20)=80A-160A）2.1.4 GEC
10、2000火灾报警控制器模块布置图：（GEC2000模块布置图）2.2 GEC2000控制器模块结构说明2.2.1 显示模块显示模块面板分：液晶屏、打印机、键盘区、指示灯区及蜂鸣器五部分（显示模块面板结构示意图）指示灯及按键说明：l 指示灯： 火警1红色反馈1红色启动1红色监管1红色延时1红色故障1红色系 统 故 障 1黄色屏蔽1黄色消音1黄色主 电 工作1绿色各按键功能见第三部分系统应用输出信号接线端子A123 火警 注1： A为火警输出，当发生火警时继电器A常开触点闭合 注2： 1 为继电器A的常开触点输出 2 为继电器A的触点公共端 3 为继电器A的常闭触点输出2.2.2 回路模块(1)编
11、程接口注: 编程端是用来对探测器及总线模块进行地址编程的，在控制器上进行地址编程时，探测器应接在该端子上.(2)回路输出端子（3）接线示意图（4）布线要求：回路总线推荐使用RVS 2x1.02双绞多股铜芯软线，穿金属管或阻燃管铺设。2.2.3 直接联动模块（1）直接联动输出端子（2）接线示意图（3）布线要求：控制线推荐使用4芯RV 1.0mm2多股铜芯软线电缆。2.2.4 电源模块（1）电源端子示意图 （2）接线示意图（3）布线要求：系统总线使用RJ45标准五类网线按T568B线序标准连接，电源总线推荐使用RV 2x2.52双色多股铜芯软线。第3章 安装与调试3.1 开箱检查在安装以前，应首先
12、对现场设备进行检查。3.1.1工程配置检查检查控制设备装箱单的内容是否与该工程配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，核对无误后再对控制器外观进行必要的检查。各项检查中如发现有不符合要求的情况请与安吉斯公司市场服务部联系。3.1.2控制器内部配置及连接状况检查参照本说明书第2章中的介绍对控制器的内部配置进行检查，同时检查一下各部件之间的连接关系并做必要的记录，以便在下面的安装调试中使用。若发现连接线有脱落、与说明书介绍不符合或标识不清等情况，请与安吉斯公司技术服务部联系。3.2 控制器的安装条件环境温度：0+40相对湿度95%，不凝露3.3 开机检查控制器进入现场后，应接
13、通电源进行开机检查。检查内容包括：（1） 控制器的液晶屏、指示灯显示是否正常。（2） 观察控制器的指示灯是否全部能点亮，进行声音测试时扬声器发声是否正确。（3） 进入正常监视后，观察有无电源或其它故障，以及附加配备的设备是否正常。（4） 如在某一步发现异常，应通知安吉斯公司技术服务部。3.4 工程安装、调试工程安装、调试一般按以下步骤进行：1 在安装探测器、模块之前，先检查回路是否短路，对地绝缘电阻应大于20M。2 探测器、模块安装前需使用控制器或手持式编程器写入地址，每回路254个点，同一回路不能有重码。3 探测器、模块安装好后，使用控制器“自动登录”功能登录探测器、模块。4 登录完成后，进
14、入“部件统计”查询每回路所登录的探测器、模块数量是否与实际相符，如不相符，应查找原因，并通过人工方式在回路编程中修改补充。5 回路编程，设定探测器、模块的区号/组号，编写描述信息等。6 联动编程，编写整个系统的联动关系。第三部分 系统应用2 主要功能介绍2 系统功能应用第4章 主要功能介绍4.1系统参数设置功能系统安装完毕后，控制器第一次开机时将默认无编码，正常巡检，系统显示一切正常，必须进行编程设置，才能监视编码地址。设置方法参见第5章“系统功能应用”。4.2火灾报警功能 一. 当火警、联动、故障、屏蔽多种报警信息同时出现时，显示如下：（菜单000） 综合报警界面（菜单000） 说明：1.3
15、4 键用于循环切换单屏显示的分类报警信息，可查询相信息。 2.有多个信息时每行将循环显示。 3.火警信息永远在第一栏位置。火警信息的首行一直显示首次火警。 4.第一行 “火警 反馈 监管 启动 故障 屏蔽”显示的是相关事件的总数。 5.信息说明：信息“0001 0机0000区0-1-001 光电感烟 火警”中：0001: 表示该信息是第0001条信息0机： 表示探测器在0号机上0000区： 表示探测器被划分在0000区0-1-001： 表示探测器是0号回路模块的1回路的001号地址光电感烟： 表示探测器类型为“光电感烟火灾探测器”火警： 表示探测器报火警。二. 当控制器只检测到火警（无其它启动
16、和反馈信息）或值班员查询火警信息时，控制器进入火警信息界面（菜单001）。首次火警始终在第一行显示，若有多个火警，则循环显示，按“56”键可以逐一查询。菜单001 火警信息说明1第一行 “火警 反馈 监管 启动 故障 屏蔽”显示的是相关事件的总数。234 键用于循环切换分类报警信息。3信息多于一屏时，用t和u移动查询。4# 键进入系统功能。4.3故障报警功能 控制器能自动检测交、直流电源、探测器、模块等工作状况。机器在正常巡检过程中发现某个编码地址发生异常，经过多次确认后 立即报出故障部位所在的机号、区、回路、地址号(菜单002)，点亮“故障”指示灯，响起故障音响，按“消声”键可消除音响。若有
17、多个报警，按“5”或“6”键可以查看多个报警的部位。 当交流电源（AC220V）未接时，液晶显示器上显示“主电故障”；备用电池（DC24V）未接或欠压时，液晶显示器上显示“备电故障”；电池充、放电开路、短路时，液晶显示器上显示“充电故障”。当出现故障时，故障指示灯点亮，同时发出故障报警音响。直接联动设备输出线路发生断路或短路故障时，直接联动操作卡故障指示灯点亮，显示直接联动故障信息。故障恢复后，相应的故障信息显示消失。当系统自身不能运行时，系统故障灯点亮。菜单002 故障信息说明 1第一行 “火警 反馈 监管 启动 故障 屏蔽”显示的是相关事件的总数。234 键用于循环切换分类报警信息。3信息
18、多于一屏时，用t和u移动。4# 键进入系统功能。4.4启动报警功能 控制器能手动或自动启动总线联动模块和直接联动模块以启动各种设备。当手动控制启动设备或控制器自动启动设备时，液晶旁边的启动灯点亮，同时在显示屏幕上显示出启动信息并发出启动报警音（菜单003）。 直接联动设备启动时，直接联动相应按键旁的启动指示灯点亮。启动取消后，相应的启动信息显示同时消失。菜单003 启动显示说明 1第一行 “火警 反馈 监管 启动 故障 屏蔽”显示的是相关事件的总数。234 键用于循环切换分类报警信息。3信息多于一屏时，用t和u移动。4# 键进入系统功能。4.5反馈报警功能 当手动控制启动设备或控制器自动启动设
19、备后，控制器能将设备启动后反馈的信息显示出来，即可显示设备启动确认信息并发出反馈报警音，同时液晶旁边的反馈指示灯点亮（菜单004）。直接联动设备反馈时，直接联动相应按键旁的反馈指示灯点亮。反馈恢复后，相应的反馈信息显示同时消失。菜单004 反馈显示说明 1第一行 “火警 反馈 监管 启动 故障 屏蔽”显示的是相关事件的总数。234 键用于循环切换分类报警信息。3信息多于一屏时，用t和u移动。4# 键进入系统功能。4.6自检功能为了验证控制器的运行状态，可对控制器进行自检。自检时，控制器将对显示器、指示灯、声响电路、按键、内存、回路依次检查。4.7查询编码在主菜单下选择“2”进入“2操作应用”菜
20、单，选择“4安装调试”再选择“1部件统计”即显示回路部件当前设置状态表格，按“5”或“6”查询更多信息。4.8密码锁控制器设置两级密码,即用户密码和安装密码.使用用户密码可查询部件信息，查询事件记录，探测器编码，时间设置等.使用安装密码还可对系统进行各种编程,具体操作方法参见系统功能。出厂用户密码：1111，安装密码：18584.9联动功能 控制器可以通过现场编程，实现多种逻辑自动控制。联动控制方式的选择由控制器前面板上的电子锁设置。4.10串行通信口控制器配有标准CAN串行通信接口和RJ45标准网线接口，系统各模块均通过该接口连接，组成火灾报警控制系统，可与消防中心的中央控制设备及计算机、中
21、央报警系统及图文显示等系统作半双工数据通讯。如需与RS-232接口连接时，须配接CA9221 专用接口通讯转换模块。第5章 系统功能应用5.1 菜单操作的基本方法GEC2000型火灾报警控制器采用大屏幕液晶显示器，各种显示和操作功能均以表格和菜单方式处理，操作直观、简单。基本操作方法： （1）查看报警信息：56键换行查看信息，“上页”“下页”整屏查询，34键切换报警信息类型。 （2）菜单操作：功能菜单为多级拉出式菜单。 a.菜单选择：56键选择菜单，也可通过数字键选择对应的菜单（数字键选择将直接进入对应的下一级菜单或执行相应的功能）。 b.进入和退出： “确认”键进入所选的菜单，也可通过数字键
22、直接进入。#键返回上一级菜单，在操作菜单或表格中只能通过“#”键返回。 （3）编程操作：56换行，34换列，“上页”“下页”换页，#退出，“保存”保存，*键选择，“删除”键删除，数字键输入。*键：当编程项有多种选择时，可连续按*键对所有选项进行浏览和选择，也可直接用数字键选择。5.2 进入系统功能密码锁的打开与关闭:系统初始化时，显示初始化菜单（菜单005），在该菜单下系统不接收任何操作。初始化完成后,系统进入正常工作状态(菜单006)，按#键进入密码输入状态，在报警状态时，按#键进入密码输入状态（见菜单007）。本机密码设置为两级：一级为用户密码，用来查看系统信息、校对时钟、事件记录查询等；
23、二级为安装密码，它不仅有一级密码的功能，还具有对控制器进行编程设置的功能。出厂时用户密码为“1111”，用户密码不允许进行系统编程，安装密码允许所有操作。密码为四位数字，允许输入三次，密码正确进入“系统功能”菜单，三次全错系统返回。菜单005 显示初始化说明 1. 本画面仅作为系统上电和自检时的过渡显示信息。2. 本画面不接受和不允许任何操作。菜单006 正常工作状态 说明 1. 画面指示系统处于正常监控并且一切正常。2. 画面只允许和接收#键进入系统功能。3显示区在每分钟进位时切换显示年月日时分。菜单007 密码输入状态说明 1. 输入四位用户密码进入用户操作,可以对除第6项以外的所有选项。
24、2. 输入四位安装密码进入用户操作,允许以上选项的所有操作。3. 数字键输入四位密码。5.3 系统自检在“系统功能”中选择“1系统自检”，系统进入自检测试，显示“正在自检”（菜单008）。系统对指示灯、音响等进行测试，完成后自动返回。菜单008系统自检5.4 地址设定（1）探测器地址设定：将探测器连接在编程接口上。在“系统功能”菜单中选择“2操作应用”，再选择“1地址编码”中的“1探头模块”进入 “探测器地址设定”状态（菜单010），系统将自动读出探测器当前地址和类型。在“探测器类型”栏，显示读出的探测器类型，“读出地址”栏显示探测器当前的地址，“写入地址”栏显示将要写入的地址，地址修改在“写
25、入地址”中用数字键修改。地址修改好后，按操作提示写入地址。“操作提示”栏显示操作提示，如：“确认键写入”，“确认键继续”等。“信息提示”栏显示各种信息，如：“连接探测器”，“正在写入”，“写入完成”等。地址写入完成后，系统自动读出探测器的地址并显示，操作者可以据此检查错误。显示“连接探测器”表示未能检测到探测器。 注意：1. 探测器在接入编程接口后有较长的初始化过程，因此，如果立即进行地址写入，系统可能显示“连接探测器”，这是正常现象，稍候再写入地址即可。 2 .编程时应确保一回路工作正常，无短路、过载等故障。菜单010 探测器地址设定说明1此画面为地址设定菜单。234移动光标；数字键进行修改
26、同时移动光标。3确认键写入4# 键返回 （2）操作卡地址设定：（出厂前已设定）5.5 部件信息为了便于值班员查询回路部件信息，在“系统功能”菜单中选择“2操作应用”进入“部件查询”菜单；选择“4安装调试”中的“部件统计”进入部件统计信息（菜单011）菜单。菜单011 部件统计信息说明：1画面为部件信息菜单显示。26键用于全屏幕的上下查询。3# 键返回上一级菜单。5.6 数据采样 当发现某一编码点发生故障或报警，而现场无异常情况时，可使用本功能对此点进行定点跟踪。系统将显示采样结果以供分析判断。 在功能菜单中选择“2操作应用”，在部件查询菜单里选择“2数据采样”，进入探测器选择菜单（菜单012）
27、输入探测器的回路模块编号、回路号和地址号，按确认键进入采样数据表（菜单013），显示具体的数据。按“5”或“6”键可以增加或减少测试地址号；按“#”键可退出测试状态。 菜单012 探测器地址选择菜单菜单013 采样数据表说明143左右移动采样数据页，每页为1分钟数据。256选择上下器件地址。4# 返回上一级菜单。5.7 工程安装为了方便工程安装，本系统设计了“安装调试”功能。在“系统功能”菜单中选择“2手动操作”进入“手动操作”菜单；选择“4安装调试”进入“安装调试”菜单（014）。该功能只有在密码输入时输入“安装密码”才能进入。菜单014 安装调试说明1 此画面为安装调试菜单。2 3456
28、移动光标；数字键进行修改同时移动光标。3 “#”键返回4 部件统计：进入部件统计，将显示系统部件的统计数据。5 自动登录：进入自动登录，系统将自动检测回路部件，并登录存储，登录时间与回路部件数量有关，大约4-15分钟不等。自动登录可以登录探测器和模块的地址、类型，区号/组号自动设置为250区/组（如已对该区号/组号进行过设置，则保留原设置），对其区号准确设置要用手动修改；自动登录完成后查看“部件信息”可查出已被登录上的地址，该地址缺省表示该地址的探测器或模块没有连接上。如有点位报过火警、故障、反馈或启动等信息，在自动登陆时，不能自动登陆。注意：自动登陆将覆盖原设置的数据（除区号/组号和描述信息
29、外）在调试完成后非本公司调试人员不能使用该功能以防冲乱编程信息。6 回路采样：回路采样可以对整个回路进行采样，并以图表方式显示。7 火警跟踪：设置为火警跟踪状态时，当探头等部件报警时，系统将自动对报警探头等部件进行采样，控制器直接显示探头采样曲线图或采样数据表，采样时间可达80分钟，数据可保留到人工退出为止。该功能在调试时使用，在正常使用情况下，不要使用该功能。5.8 事件记录在“系统功能”菜单中选择“3事件记录”进入事件类型选择菜单（015），选择“火警记录”进入火警记录菜单（016），选择“其他记录”进入其他事件记录菜单（017）。菜单015 记录类型选择菜单说明：1.此画面为事件记录类型
30、选择菜单，在此界面选择所要查询的事件类型。2.可用数字键直接选择，也可用及确定键选择。菜单016 火警记录说明1 此画面为火警信息显示，事件类型均为火警记录。2 信息多于一屏时，用56上下移动，最前面记录的是最新信息，信息量最多为1000条。3* 键或打印键将打印当前画面的第一条信息至调出的最后一条信息，#键可停止打印。4# 返回上一级菜单。5“时间”表示时间记录的时间。菜单017 其他事件记录说明1. 此画面为事件记录显示，事件类型（故障/反馈/启动/操作）。2. 信息多于一屏时，用56上下移动，最前面记录的是最新信息，信息量最多为2000条。3 * 键或打印键将打印当前画面的第一条信息至调
31、出的最后一条信息，#键可停止打印。4 # 返回上一级菜单。5“时间”表示时间记录的时间。5.9 校 时本控制器采用硬件时钟，即使断电关机后，时钟也能正常走时，误差极小。如需对时，在系统功能菜单中选择“4时间设置”，系统进入时间设置菜单（018），显示当前的时间和日期。通过34键移动光标，数字键修改数据，输入的数据必须符合时间和日期的范围。输入完成后按“保存”键存贮，控制器将从新时间开始走时。本控制器时钟采用二十四小时制。菜单018 时间设置说明134移动光标；数字键进行修改同时移动光标。2保存键保存。3#退出。5.10 编 程进入编程菜单在进入系统功能时，必须用安装密码打开密码锁。在系统功能菜
32、单中选择“6编程”，进入编程菜单。5.10.1 回路编程进入回路菜单：在编程菜单中(菜单019，选择“2回路编程”后，进入回路模块号和回路号输入菜单(菜单020)，输入确认后进入回路编程（菜单021）菜单。菜单019 编程菜单说明14键选择光标指向的系统功能或下拉该菜单进入下一级菜单。256键切换系统功能菜单；数字键可直接切换并选择。3 #键返回上一级菜单或退出系统功能。菜单020 回路号选择说明: 此菜单选择进行编程的回路模块和板号。菜单021 回路编程说明1 画面为回路器件编程显示。2 3456四键用于全屏幕的上下左右的编辑。3 可用键和数字键对“设备类型”和“定义”两栏内容进行设置。4
33、设置完成按保存键存储。5 # 键返回上一级菜单。a. 编程信息的格式：1 地址 对应探测器或模块的地址（固定的）2 区号/组号 区号：探测器、手报、输入模块等报警设备划分的区域号 组号：输入输出模块和声光警报器等输出设备划分的分组号3 类型 探测器或模块的类型4 定义 “有”或“无”5 描述信息 任意输入的8个汉字（区位码输入）；报警时，该信息与探测器的其他信息同时显示。 b. 编程： 3456“上页”“下页”移动光标选择需要编程的地址和信息。 数字键输入区号/组号，区号/组号不能大于4095。显示空白时表示该处未编入信息。 *键或数字键选择设备类型和定义。 光标在描述信息区时，数字键输入区位
34、码，*键确认。 编程完成后，按保存键保存。 注意： 1. 每个探测器的信息中的所有项必须正确编程有效。否则该信息不完整。 2如果类型为“输入输出”或“声光报警”，则区号位置的数据为该模块对应的组号。3. 在工程应用中回路编程可先自动登录，再手动修改。例1： 一层经理室安装的地址为001的光电探测器和地址为002的手动按钮，在0号回路板的第1回路； 一层会议室安装的地址为001的光电感烟探测器和地址为002的感温探测器，在0号回路板的第3回路上；一层楼层广播控制模块为地址003的联动模块，在0号回路板的第1回路上。 如果一层经理室和会议室的探测器和模块定义在005区，联动模块定义在001组，那么
35、编程方式如下：在编程菜单中，选择“2回路编程”后，进入回路模块编号和回路号输入菜单。先进入第一回路，回路号为01号。确认后进入回路编程菜单如下：第一回路编程结束后保存，返回到回路编程菜单，再进入回路模块编号和回路号输入菜单。进入第三回路，回路号为03号。确认后进入回路编程菜单：说明: 此菜单为站号,回路号输入画面。回路编程菜单：5.10.2 联动编程： 1）系统联动编程进入编程菜单选择“3联动编程”（菜单022）后选择“1系统联动”进入系统联动编程序号范围菜单（菜单023），菜单显示如下：菜单022 联动编程说明：此画面为联动编程菜单。菜单023 系统联动编程序号范围说明：1此菜单为系统编程序
36、号范围菜单，确定范围后进入系统编程菜单（菜单024）菜单024 系统联动编程说明：此画面为总线联动编程显示，系统联动由两部分组成：（1）联动条件（2）联动输出。当联动条件成立时，则系统根据定义的联动输出启动相关设备。一、联动条件： 系统联动的联动条件由条件1和条件2组成，可选择“或”或“与”的关系。选择“或”则条件1和条件2任意一个条件成立则联动条件成立；选择“与”则条件1和条件2必须同时成立时联动条件成立。“条件”由“类型”和“参数”两部分组成。1. 联动条件的“类型” ：点- 指定地址的回路报警设备：包括探测器，手报，消火栓按钮，输入模块的报警设备报警或输入输出模块的反馈等。当对应的设备报
37、警时，该条件成立。区或- 该区中的所有回路报警设备中任意一个报警则该条件成立。区与- 该区中的所有回路报警设备中任意两个以上报警则该条件成立。区域- 是指定一个区的范围，该范围由区域起点和区域终点定义，在该区域范围内的回路报警设备报警且报警数大于等于设定的“警数”时，则该条件成立。消- 是指定一个区的范围，该范围由区域起点和区域终点定义，在该区域范围内有消火栓按钮报警且报警数大于等于设定的“警数”时，则该条件成立。水- 是指定一个区的范围，该范围由区域起点和区域终点定义，在该区域范围内有类型为“水流指示”的模块报警且报警数大于等于设定的“警数”时，则该条件成立。启- 对应地址的模块启动，该“启
38、即成立。组或- 该组中任意一个设备反馈则该条件成立。组与- 该组中任意两个以上设备反馈则该条件成立。元或- 该元中任意一个因子有效则该条件成立。元与- 该元中任意两个以上的因子有效则该条件成立。手- 是指定一个区的范围，该范围由区域起点和区域终点定义，在该区域范围内有手动报警按钮报警且报警数大于等于设定的“警数”时，则该条件成立。2参数:在选择不同的条件类型时，它们对应的参数也有所不同，具体如下：点：机号、板号、回路、地址。区或：机号、区号。区与：机号、区号。区域：机号、警数、区域起点、区域终点。消：机号、警数、区域起点、区域终点。水：机号、警数、区域起点、区域终点。启：机号、板号、回路、地
39、址。组或：机号、组号。组与：机号、组号。元或：元号。元与：元号。手：机号、警数、区域起点、区域终点。3. 联动条件之间的关系：或-当满足联动条件中的任意一项时，联动输出成立。与-当所有联动条件同时满足时，联动输出成立。 二、联动输出：联动输出由输出设备类型及对应参数定义：a.总线输出：总线输出指输入输出模块和声光警报器。参数：机号、板号、回路、地址、延时、命令方式、动作方式。说明：“机号、板号、回路、地址”定义了设备的位置。机号：表示该设备所在控制器的机号，如为本机可定义为00，机号范围为0-15板号：表示该设备所在的回路模块的板号，板号范围为0-7回路：表示该设备所在的回路的回路号，回路号范
40、围为1-8地址：表示该设备的地址，地址范围为1-254延时：定义设备的启动延时时间，范围为0-254，255默认为不延时。命令方式：可选择“启动”或“停止”。联动条件成立时，可根据设定发“启动”或“停止”命令动作方式：可选择“保持”或“脉冲”。选择“保持”则设备动作后保持输出状态；选择“脉冲”则设备动作2-3秒后恢复。b.直接输出：直接输出指直接输出设备参数：机号、板号、输出号、延时、命令方式。说明：“机号、板号、输出号”定义了设备的位置。机号：表示该设备所在控制器的机号，如为本机可定义为00，机号范围为0-15板号：表示该设备所在的直接联动板的板号，板号范围为0-3输出号：表示该设备的编号，
41、输出号范围为1-64延时、命令方式、动作方式由对应设备的“直接联动”定义，该处定义无效。c.分组输出：分组输出是指组号为定义组号的所有的输入输出模块和声光警报器。参数：机号、组号、延时、命令方式、动作方式。说明：组号为输出对应的组号 其他参数含义与总线输出定义一致。2）直接联动编程在联动编程菜单中选择2直接联动，进入直接联动编程菜单（菜单025）。显示如下：菜单025 直接联动编程 说明： 此画面为直接联动编程显示，每组直接联动对应一组联动设备。直接联动由联动条件和输出设置两部分组成，当联动条件成立时，对应的输出动作，动作的方式由输出设置确定。一、 联动条件：与“系统联动”的条件一致二、 输出
42、设置：延时：定义该设备的延时，范围为0-254，255默认为不延时。命令方式：应选择“启动”。“停止”是为升级预留，暂不能实现。动作方式：可选择“保持”或“脉冲”。选择“保持”则对应设备输出保持（包括手动启动），选择“脉冲”则对应设备输出2-3秒后恢复，其中手动启动，在按键放开后输出自动恢复。反馈选择：可选择“有”或“无”。选择“有”，则当设备启动后10秒内设备应反馈，无反馈则该设备的启动指示灯闪烁；选择“无”则不作以上判断和显示。定义：可选择“有”或“无”。如系统中有该设备应选择“有”，否则该设备不能自动联动，设备的状态及故障等信息也无法在控制器上显示。如系统无该设备则必须选择“无”，否则控制器将报该设备故障。3）总线按键： 总线按键定义包括：1 操作卡定义。2 按键定义。在联动编程菜单中选择3总线联动，进入总线联动盘盘号菜单（菜单026），确定盘号后进入总线联动定义类型选择菜单（菜单027），确定类型后进入编程菜单：1操作卡定义（菜单028）。2按键定义（菜单029）。显示如下：菜单026 总线联动盘盘号菜单菜单027 定义类型选择说明：1操作卡定义设置总线联动盘各操作卡的有无。 2按键定义设置各操作
