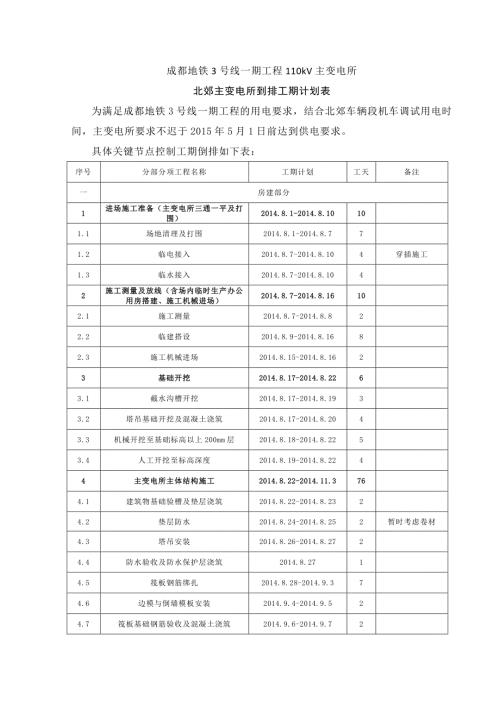

1、成都地铁3号线一期工程110kV主变电所北郊主变电所到排工期计划表为满足成都地铁3号线一期工程的用电要求，结合北郊车辆段机车调试用电时间，主变电所要求不迟于2015年5月1日前达到供电要求。具体关键节点控制工期倒排如下表：序号分部分项工程名称工期计划工天备注一房建部分1进场施工准备（主变电所三通一平及打围）2014.8.1-2014.8.10101.1场地清理及打围2014.8.1-2014.8.771.2临电接入2014.8.7-2014.8.104穿插施工1.3临水接入2014.8.7-2014.8.1042施工测量及放线（含场内临时生产办公用房搭建、施工机械进场）2014.8.7-201
2、4.8.16102.1施工测量2014.8.7-2014.8.822.2临建搭设2014.8.9-2014.8.1682.3施工机械进场2014.8.15-2014.8.1623基础开挖2014.8.17-2014.8.2263.1截水沟槽开挖2014.8.17-2014.8.1933.2塔吊基础开挖及混凝土浇筑2014.8.17-2014.8.2043.3机械开挖至基础标高以上200mm层2014.8.18-2014.8.2253.4人工开挖至标高深度2014.8.19-2014.8.2244主变电所主体结构施工2014.8.22-2014.11.3764.1建筑物基础验槽及垫层浇筑2014
3、8.22-2014.8.2324.2垫层防水2014.8.24-2014.8.252暂时考虑卷材4.3塔吊安装2014.8.26-2014.8.2724.4防水验收及防水保护层浇筑2014.8.2714.5筏板钢筋绑扎2014.8.28-2014.9.374.6边模与倒墙模板安装2014.9.4-2014.9.524.7筏板基础钢筋验收及混凝土浇筑2014.9.6-2014.9.724.8地下一层墙柱钢筋绑扎2014.9.8-2014.9.1144.9地下一层顶板模板支设2014.9.9-2014.9.1134.10地下一层顶板钢筋绑扎2014.9.12-2014.9.1434.11地下一层
4、墙体模板支设及加固2014.9.12-2014.9.1234.12地下一层顶板钢筋验收及混凝土浇筑2014.9.15-214.9.1624.13墙体防水施工2014.9.20-2014.9.2344.14墙体防水验收及基础回填2014.9.24-2014.9.2744.15一层柱钢筋绑扎2014.9.28-2014.9.2924.16一层顶板模板支设2014.9.28-2014.9.3034.17一层顶板钢筋绑扎2014.10.1-2014.10.334.18一层顶板钢筋验收及混凝土浇筑2014.10.4-214.10.524.19二层柱钢筋绑扎2014.10.6-2014.10.724.20
5、二层顶板模板支设含高支模部分2014.10.6-2014.10.1054.21二层顶板钢筋绑扎2014.10.10-2014.10.1234.22二层顶板钢筋验收及混凝土浇筑2014.10.13-2014.10.1424.23主体结构养护及拆模201410.15-2014.10.29154.24屋面女儿墙施工2014.10.16-2014.10.1934.25屋面防水做法2014.10.20-2014.10.2344.26主体结构缺陷整改及验收2014.10.30-2014.11.345房屋二次结构施工2014.11.4-2014.11.17145.1地下一层砖砌体施工2014.11.4-20
6、14.11.1185.2地上一层砖砌体施工2014.11.7-2014.11.1375.3地上二层砖砌体施工2014.11.11-2014.11.1776房屋装饰装修工程施工2014.11.18-2014.12.17306.1内外墙抹灰工程施工2014.11.18-2014.12.2156.2门窗工程施工2014.11.26-2014.12.496.3建筑照明及用水工程施工2014.11.26-2014.12.1116预留预埋穿插于主体及砌体施工6.4室内地面及地砖工程2014.11.30-2014.12.17187主变电所附属工程（含暖通、消防、门禁、视频监控等）2014.12.20-201
7、5.1.28407.1电缆沟及电缆夹层附属工程施工2014.12.20-2014.12.2457.2大门及围墙施工2014.12.25-2014.12.306满足条件下提前施工7.3所内道路施工2014.12.31-2015.1.9107.4暖通工程施工2015.1.5-2015.1.1915预埋工作穿插装修施工7.5消防工程施工2015.1.5-2015.1.1915预埋工作穿插装修施工7.6门禁系统工程施工2015.1.10-2015.1.1787.7视频监控系统施工2015.1.12-2015.1.1877.8所内场坪及绿化施工2015.1.19-2015.1.28108消防验收2015
8、1.29-2015.2.7108.1消防验收2015.1.29-2015.2.368.2缺陷整改2015.2.3-2015.2.759房建及其附属工程验收及缺陷整改2015.2.8-2015.2.27209.1房建及其附属工程验收2015.2.8-2015.2.17109.2缺陷整改2015.2.13-2015.12.2715二电气设备安装部分1第一次设计联络2014.1.24-2014.1.2522技术协议书签订2014.4.21-2014.6.25653第二次设计联络2014.6.1314签订各厂家供货合同，设备排产2014.6.14-2014.11.301194.1签订供货合同2014
9、7.1-2014.7.20204.2设备生产及运输周期2014.7.10-2014.11.301435基础预埋件制作及预埋施工2014.8.22-2014.11.18885.1基础架构预埋件施工2014.8.22-2014.10.1453穿插施工5.2墙体预埋件施工2014.11.4-2014.11.1714穿插施工5.3地面设备基础预埋件施工2014.11.4-2014.11.18156设备监造2014.8.1-2014.10.31927设备进场及安装2014.12.1-2015.1.9407.135kV GIS柜安装2014.12.1-2014.12.337.235KV接地变压器及电阻成
10、套装置安装2014.12.4-2014.12.527.335KV所用变压器安装2014.12.617.435KV动态无功补偿装置及谐波治理成套装置（SVG）安装2014.12.7-2014.12.1487.535KV无功补偿用电抗器、避雷器及过电压吸收装置安装2014.12.15-2014.12.1737.6微机综合自动化系统（含各类监测保护系统）安装2014.12.18-2014.12.2587.7380V智能低压所用电柜安装2014.12.26-2014.12.2727.8110kV主变压器进场及附件安装2014.12.28-2015.1.6107.9110kV GIS高压开关柜安装201
11、4.12.31-2015.1.9118电缆支桥架及设备接地安装2014.12.24-2015.1.9168.1电缆支桥架安装2014.12.24-2015.1.411穿插于设备安装时间段内8.2设备接地安装2014.12.24-2015.1.916穿插于设备安装时间段内9电缆敷设2015.1.10-2015.1.24159.1所内一次电缆敷设2015.1.10-2015.1.1349.2所内二次电缆敷设2015.1.14-2015.1.2299.3通讯及光缆敷设2015.1.23-2015.1.24210电缆头制作及连接2015.1.20-2015.1.27810.1所内一次电缆头制作、试验及
12、连接2015.1.20-2015.1.23410.2所内二次电缆头制作及连接2015.1.20-2015.1.27810.3通讯及光纤电缆制作连接2015.1.25-2015.1.27311设备单体调试2014.12.25-2014.1.212811.135kV GIS柜调试2014.12.25-2014.12.27311.235KV接地变压器及电阻成套装置调试2014.12.28-2014.12.29211.335KV所用变压器调试2014.12.30-2014.12.31211.435KV动态无功补偿装置及谐波治理成套装置（SVG）调试2015.1.1-2015.1.4411.535KV无
13、功补偿用电抗器、避雷器及过电压吸收装置调试2015.1.1-2015.1.4411.6微机综合自动化系统（含各类监测保护系统）调试2015.1.5-2015.1.10611.7380V智能低压所用电柜调试2015.1.11-2015.1.13311.8110kV主变压器调试2015.1.14-2015.1.17411.9110kV GIS高压开关柜调试2015.1.18.2015.1.21412联调联试2015.1.22-2015.2.71812.1与SVG设备调试2015.1.22-2015.1.24312.2传动整组及相关闭锁调试2015.1.25-2015.1.28412.3与正线35K
14、V电流、光差保护调试2015.1.29-2015.2.1412.4（OCC）PSCADA调试2015.2.2-2015.2.5412.5110kV电流、光差保护调试2015.1.31-2015.2.7812.6调度数据通讯调试2015.1.22-2015.2.71813预验收，缺陷整改2015.2.8-2015.2.171013.1预验收2015.2.8-2015.2.12513.2缺陷整改2015.2.13-2015.2.17514质检站、电业局、消防等行业主管部门验收完毕，相关送电手续办理完毕2015.3.1-2015.4.204814.1质监站验收及缺陷整改2015.3.1-2015.3
15、101014.2电业局相关单位验收及缺陷整改2015.3.11-2015.3.302014.3消防验收及缺陷整改2015.3.31-2015.4.4514.4供电公司送电手续办理2015.4.5-2015.4.201615送电开通2015.5.1三外电通道部分1优化外线通道方案报成都供电公司审查已完成审查2经审查的通道方案复审及会签2014.7.1-2014.8.31623委托设计院出具新建通道路径方案2014.6.1-2014.7.31614新建通道方案报规划局上会，通过后上控规2014.8.1-2014.8.31315新建通道设计红线及报红线2014.9.1-2014.10.1316规划
16、方案及红线批复2014.10.8-2014.10.25187施工图设计2014.9.1-2014.11.15458施工图复审2014.11.16-2014.12.31469图纸批复2015.1.4-2015.1.252210外部电源工程土建部分施工2014.10.25-2014.2.1711610.1红牌楼南-核桃变电站通道土建施工2014.10.25-2015.2.10109新建通道约0.4km10.2红牌楼南-铜排变电站通道土建施工2014.10.25-2015.2.10109新建通道约3km10.3北郊-北三环变电站通道土建施工2014.10.25-2015.2.10109新建通道约4k
17、m10.4北郊-昭觉寺变电站通道土建施工2014.10.25-2015.2.10109新建通道约4km10.5北三环-昭觉寺变电站通道土建施工2014.10.25-2015.2.10109借用通道10.6电缆支架安装2014.12.1-2015.2.1779电缆支架11对侧间隔设备安装调试2015.1.1-2014.1.313111.1核桃变电站间隔扩建施工2015.1.1-2015.1.3131经过施工调查，此部分安装工作电业局已完成。11.2铜排变电站间隔扩建施工2015.1.1-2015.1.313111.3北三环变电站间隔扩建施工2015.1.1-2015.1.313111.4对侧间隔
18、部分单体调试2015.1.1-2015.1.313112外部电源工程电缆敷设、电缆头制作2015.3.1-2015.3.313112.1红牌楼南-核桃110kV电缆敷设2015.3.1-2015.3.5512.2红牌楼南-铜排110kV电缆敷设2015.3.1-2015.3.161612.3北三环-昭觉寺1110kV电缆敷设+调试+搭接2015.3.1-2015.3.141412.4北郊-昭觉寺1110kV电缆敷设2015.3.15-2015.3.281412.5北郊-北三环110kV电缆敷设2015.3.15-2015.3.281412.6电缆头制作2015.3.11-2015.3.3122
19、13分布式光纤测温系统安装2015.3.1-2015.3.313113.1分布式光纤主机安装2015.3.1-2015.3.2213.2测温光缆敷设及连接2015.3.3-2015.3.252313.3调试2015.3.26-2014.3.31614电缆护层接地电流及环流在线监测系统安装2015.3.1-2015.3.313114.1电缆接地检测主机安装2015.3.1-2015.3.2214.2检测模块及互感器安装2015.3.3-2015.3.252314.3调试2015.3.26-2014.3.31615电缆试验及电缆头连接2015.3.21-2014.4.21315.1电缆试验2015
20、3.21-2015.3.311115.2电缆头连接2015.3.25-2015.4.2916预验收，缺陷整改2015.4.3-2015.4.5316.1预验收2015.4.3-2015.4.4216.2缺陷整改2015.4.4-2015.4.5217质检站、电业局、消防等行业主管部门验收完毕，相关送电手续办理完毕2015.4.6-2015.4.201517.1质监站验收及缺陷整改2015.4.6-2015.4.201517.2电业局相关单位验收及缺陷整改2015.4.6-2015.4.201517.3消防验收及缺陷整改2015.4.6-2015.4.201517.4供电公司送电手续办理201
21、5.4.6-2015.4.201518送电投运2015.5.1以上倒排工期表是我项目部跟对成都地铁3号线一期工程施工任务仔细研究进行倒排，工期排列已相当紧张，为此，为满足该工程工期需要，我方对设计院提供施工图纸节点要求如下：1、基础图 8月13日2、一层结构图 8月20日3、二层结构图 8月25日（涉及高大模等专项方案评审，所以必须提前2周提供一、二层结构图）5、装修及附属设施图 10月20日（涉及材料订货排产）6、电气一次部分图纸 10月20日（涉及预埋件施工、金具生产等）7、电气二次部分图纸 10月30日（涉及二次电缆订货排产）8、为北郊主变电所提供电源的地方220kV北三环变电站于2015年5月前达到送电条件。 中铁八局集团电务工程有限公司地铁3号线110kV主变电所总承包项目部 2014年6月26日
