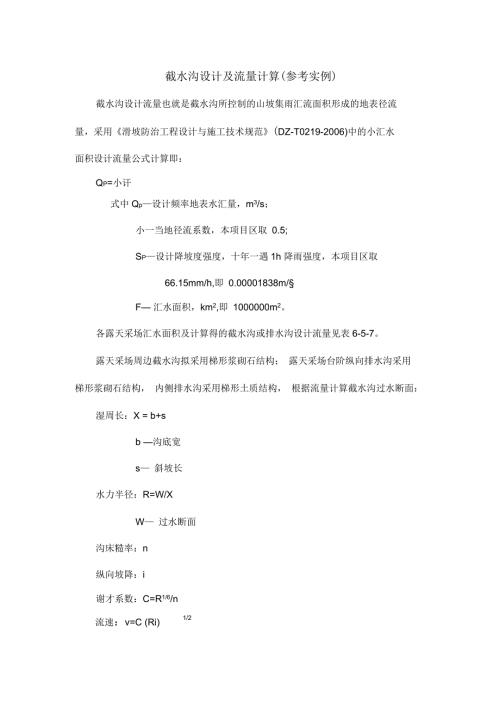

1、截水沟设计及流量计算(参考实例)截水沟设计流量也就是截水沟所控制的山坡集雨汇流面积形成的地表径流量，采用滑坡防治工程设计与施工技术规范(DZ-T0219-2006)中的小汇水面积设计流量公式计算即：Qp=小讦式中Qp设计频率地表水汇量，m3/s；小一当地径流系数，本项目区取 0.5;SP设计降坡度强度，十年一遇1h 降雨强度，本项目区取66.15mm/h,即 0.00001838m/F 汇水面积，km2,即 1000000m2。各露天采场汇水面积及计算得的截水沟或排水沟设计流量见表6-5-7。露天采场周边截水沟拟采用梯形浆砌石结构； 露天采场台阶纵向排水沟采用梯形浆砌石结构， 内侧排水沟采用梯
2、形土质结构， 根据流量计算截水沟过水断面：湿周长：X = b+sb 沟底宽s 斜坡长水力半径：R=W/XW 过水断面沟床糙率：n纵向坡降：i谢才系数：C=R1/6/n流速：v=C (Ri)1/2流量：Q= WX V根据上述公式进行计算得出下表1的计算结果，基本确定水沟的设计参数, 表2。表1截水沟、排水沟水力计算成果表、陵数底宽(m)水深 (m)边坡系数截面 积 (m2)斜坡 长(m)湿周 (m)水力半径糙率纵向坡降谢才系数触 (m/SW (m/gI号场SW勾0.9001.0801.0002.1383.0553.9550.5410.0250.06036.1046.50313.906口号采 场截
3、水 沟0.5500.6601.0000.7991.8672.4170.3300.0250.06033.2594.6833.740w号采场截水 沟0.9001.0101.0001.9292.8573.7570.5140.0250.06035.7956.28312.121表2截水沟、排水沟参数mm集雨面积 (km2)(m/s)(m/s)沟底纵坡i粗糙率 n截水沟截面边坡 系数底宽 b(m)现(m)标 h(m)楙H(m)过水断面 积(m2)场截憾1.513.79213.9060.060.0251.0000.9003.2601.0801.1802.454口号采场截水沟0.43.6783.7400.060.0251.0000.5502.0700.6600.7600.996皿号采场截水沟1.311.95312.1210.060.0251.0000.9003.1201.0101.1102.231
