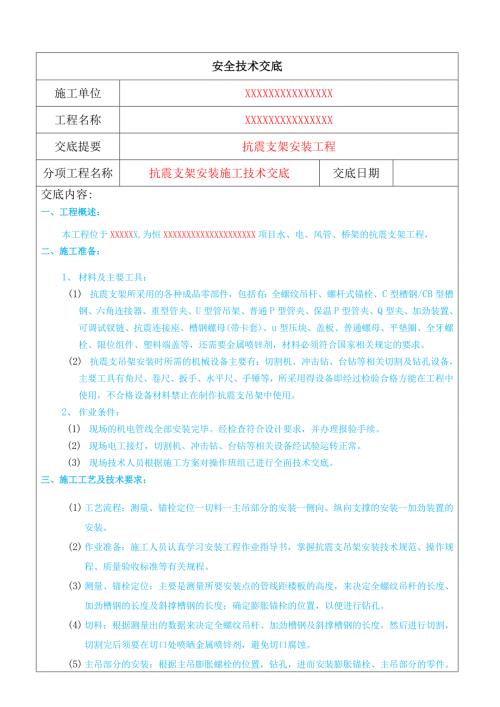

1、安全技术交底施工单位XXXXXXXXXXXXXXX工程名称XXXXXXXXXXXXXXX交底提要抗震支架安装工程分项工程名称抗震支架安装施工技术交底交底日期交底内容:一、 工程概述：本工程位于XXXXXX,为恒XXXXXXXXXXXXXXXXXXXX项目水、电、风管、桥架的抗震支架工程，二、 施工准备：1、材料及主要工具：(1) 抗震支架所采用的各种成品零部件，包括有：全螺纹吊杆、螺杆式锚栓、C型槽钢/CB型槽钢、六角连接器、重型管夹、U型管吊架、普通P型管夹、保温P型管夹、Q型夹、加劲装置、可调试钗链、抗震连接座、槽钢螺母(带卡套)、u型压块、盖板、普通螺母、平垫圈、全牙螺栓、限位组件、塑料
2、端盖等，还需要金属喷锌剂，材料必须符合国家相关规定的要求。(2) 抗震支吊架安装时所需的机械设备主要有：切割机、冲击钻、台钻等相关切割及钻孔设备，主要工具有角尺、卷尺、扳手、水平尺、手锤等，所采用得设备即经过检验合格方能在工程中使用，不合格设备材料禁止在制作抗震支吊架中使用。2、作业条件：(1) 现场的机电管线全部安装完毕。经检查符合设计要求，并办理报验手续。(2) 现场电工接灯，切割机、冲击钻、台钻等相关设备经试验运转正常。(3) 现场技术人员根据施工方案对操作班组己进行全面技术交底。三、 施工工艺及技术要求：(1) 工艺流程：测量、锚栓定位一切料一主吊部分的安装一侧向、纵向支撑的安装一加劲
3、装置的安装。(2) 作业准备：施工人员认真学习安装工程作业指导书，掌握抗震支吊架安装技术规范、操作规程、质量验收标准等有关规程。(3) 测量、锚栓定位：主要是测量所要安装点的管线距楼板的高度，来决定全螺纹吊杆的长度、加劲槽钢的长度及斜撑槽钢的长度；确定膨胀锚栓的位置，以便进行钻孔。(4) 切料：根据测量出的数据来决定全螺纹吊杆、加劲槽钢及斜撑槽钢的长度，然后进行切割，切割完后须要在切口处喷晒金属喷锌剂，避免切口腐蚀。(5) 主吊部分的安装：根据主吊膨胀螺栓的位置，钻孔，进而安装膨胀锚栓、主吊部分的零件。(6) 侧向、纵向支撑的安装：定位侧向、纵向支撑的膨胀锚栓的位置，钻孔，进而安装侧向、纵向支
4、撑。(7) 加劲装置的安装：安装加劲装置时，间距应该满足相应的要求。四、 操作要点：(1) 严禁在安装时使抗震支吊架强行挤压其他管线或改变垂直吊杆的角度，不得影响其他管线的使用功能与抗震支吊架的抗震效果。(2) 抗震支吊架安装时，吊杆螺纹应完整。螺栓、六角螺母与吊杆三者间的连接应牢固稳定。五、 质量要求及目标：(1) 对于侧向、纵向抗震支吊架，其斜撑的安装垂直角度宜为45，且不得小于30。(一般安装角度应以45。为标准)。(2) 加劲装置安装时，加劲装置安装位置及数量应合标准。六、 针对质量通病制定预防措施(1) 装抗震支吊架时，要严格执行设计要求和施工验收规范的规定,确保支架的牢固与抗震效果
5、若管道大小或位置改变，在经过设计人员的同意后修改抗震支吊架设计。(2) 了解安装工作所在楼层的楼板厚度，以便安装螺栓时能够在不穿透楼板的情况下确保螺栓的作用效果。3、安装抗震支架的锚栓只可固定在剪力墙，梁或钢结构梁，承重柱上，严禁将斜撑(3) 安装到砖墙一类的建筑结构上（砖墙容易被应力集中所破坏，使膨胀螺栓松动）。七、 安全要求：(1) 坚持安全交底制度，内容包括：施工机具安全操作、高空作业安全、现场施工临时用电、穿戴安全劳保用品；(2) 为保证支吊架制作安装得安全性，遵照相关安全法规，应严格按照安全操作规程施工加工制作，特殊岗位如电工必须持证上岗，严格按照施工工艺施工制作安装。(3) 夜间
6、施工，作业面应有足够的照明设备。且施工机具及照明用电均应专业电工接线。八、 成品保护(1) 抗震支吊架的构件运输到现场时，应尽量存放于干燥的室内，小型构件应分序放好。(2) 槽钢及吊杆在放置室内时，应在地面放置木条或者是防水薄膜。当受场地制约不得不放置到室外时，存放方式同室内一样，但是地面必须放置一层防水层，防止抗震产品构建腐蚀。(3) 槽钢及吊杆放置时堆叠高度不宜过高，且接触全螺纹吊杆时应戴上手套，防止被螺纹划伤。(4) 切割槽钢和吊杆应采用无齿距或砂轮锯。有孔槽钢切割时必须按照槽钢标示的刻度进行，以保证后续安装精度。(5) 为保槽钢断面的垂直度，对于C型槽钢，要采用背切（开口朝下）；对于CB型槽钢,必须要在槽钢的侧面切割（开口朝两边）。(6) 当需要切割槽钢或吊杆后，应把材料上吸附的铁屑清除，还应把材料的切口用砂轮磨去毛刺并喷上镀锌剂，防止毛刺划伤人体，保护抗震支吊架构件。九、 环境保护(1) 成品保护所使用过的材料，在土建专业墙面施工完毕后，及时进行有效回收，施工垃圾及时清理处理妥当，保证环境卫生。污水禁止随地倾倒。(2) 施工现场提倡文明施工，建立健全控制人为噪声的管理制度，增强全体施工人员防噪声扰民的自觉意识。参加单位交底人签字见证人签字接受交底人序号工种姓名日期备注：本交底内容一式二联、一联项目部保存，另一联班组保存。
