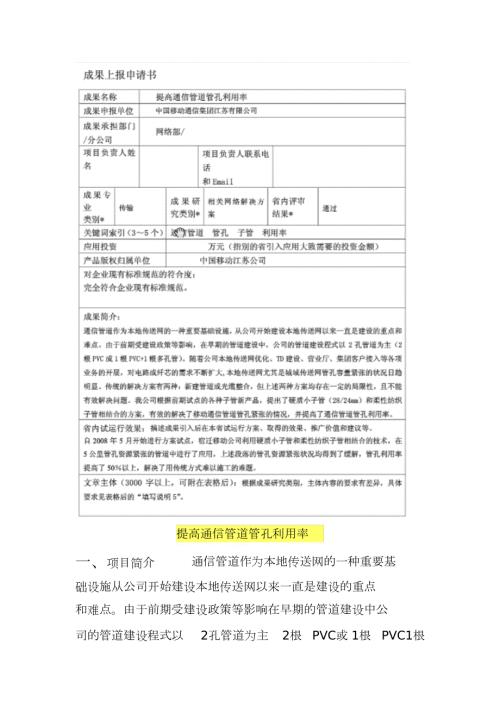

1、提高通信管道管孔利用率一、项目简介通信管道作为本地传送网的一种重要基础设施从公司开始建设本地传送网以来一直是建设的重点和难点。由于前期受建设政策等影响在早期的管道建设中公司的管道建设程式以 2孔管道为主 2根 PVC或 1根 PVC1根 多孔管。随着公司本地传送网优化、 TD建设、营业厅、集团客户接入等各项业务的开展对电路或纤芯的需求不断扩大本地传送网尤其是城域传送网管孔容量紧张的状况日趋明显。传统的解决方案有两种新建管道或光缆整合但上述两种方案均存在一定的局限性且不能有效解决问题。我公司根据前期试点的各种子管新产品提出了硬质小子管28/24mm和柔性纺织子管相结合的方案有效的解决了移动通信管
2、道管孔紧张的情况并提高了通信管道管孔利用率。二、项目主要内容1、立项背景三大运营商即将在固话、宽带和移动通信全业务层面展开全面竞争对基础网络提出了更高的要求快速、高效的响应对传输管线提出了严峻考验。由于前期受建设政策的影响在早期的管道建设中公司各地的管道建设以2孔管道为主随着各项业务的开展对电路或纤芯需求的不断扩大本地传送网管孔容量紧张的状况日趋明显。为了解决该问题可以考虑新建管道或资源整合在资源整合方面一方面需对在用光缆容量进行归并、整合以提高子管孔利用效率。另一方面可以在现有的直径为 110/100mmPVC波纹管管道中考虑增加实施子管容量的创新方案以提高PVC管道利用效率缓解江苏移动城域
3、传送网管孔容量紧张的状况。2、项目技术内容1.相关产品介绍硬质小子管前期江苏移动全省的本地传 送网管道光缆工程在子管的选择上主要采用规格为32/28mm的子管在100mm的 PVC波纹管中一般布放的子管为 3-4根利用 3率比较低。前期有其它运营商或集团公司其它的兄弟公司在32/28mm子管里利用微缆吹缆技术进行光缆布放的试点但从试点情况造价偏高实施难度大施工周期长不适合实际情况。根据制定的提高司决定在提高现有子管容量上想办法。PVC管孔目标我公前期使用的子管规格均为32/28mm在内径 100mm的 PVC波纹管中一般只能布放 4根子管。由于目前的光缆技术发展比较成熟普通大芯数光缆直径一般不
4、超过 18mm微缆的直径就更小了。通过初步论证我公司提出了减少子管直径的方式经和子管厂家沟通初步建议使用 28/24小子管。经过和相关材料厂家沟通并安排生产后将多次检查后相关产品送检后各项指标情况如下。 4柔性纺织子管高分子网套式柔性子管因其外观和手感象纺织品而俗称纺织子管是近年来出现的新材料。通过子管内部设置一根拉带或拉绳用于牵引光缆因内表面涂有润滑剂因此施工简单而快捷。由于体积小可折叠在贮藏方面不占空间运输方便能够极大的降低运输贮藏的成本。2,主要技术内容 本项目主要采用 PVC管孔中混合布放硬质小子管和柔性纺织子管相结合的方式。主要有两种方式 PVC中未穿放子管的一次性布放 4-6根 2
5、8/24mm小子管和 1-2根柔性子管。PVC中已穿放大子管 28/32mm的可在原有 3-4根大子管基础上在布放 1-2根 3孔混合子管。本课题的施工可行性需从穿放子管、敷设光缆、维修子管和光缆这几个部分进行测试 ,从一系列试验结果看完全符合要求。 3、项目主要创新点1.混合子管使用方式为江苏移动宿迁分公司率先提出。硬质小子管为宿迁分公司 2007年提出试点使用的材料纺织子管为 2008年新出现的材料。宿迁分公司结合两种新材料的优点创新提出了硬质小子管和柔性纺织子管混合使用的新方式.2.混合子管的建设方式对提高通信管道中PVC管孔使用空间进行了新的探索。3.混合子管的使用对保证网络稳定运行、
6、提高网络安全有一 定的作用。4.子管使用的材料为新型材料。5.投资方面使用混合子管小子管、纺织子管是一种创新的产品虽然纯子管的投资有所增加但平均每子管的综合投资含管道比传统 PE子管的投资节约 %156.能够有效解决目前的管道容量不足的问题7.提高施工效率日常维护也比较简便。8.混合子管的推广使用能充分发挥原有资源的潜在价值大幅提高战略资源的利用率同时也响应了国家节能减排的号召。4、应用情况我公司选择了 5公里管孔资源比较紧张的管道进行了应用从扩容效果看敷设混合子管小子管纺织子管最少能敷设 7根子管使 PVC管孔的利用率提高了 50以上有效解决了管孔资源紧张的问题。5、效益分析 采用几种模式的相关投资测算见附表
