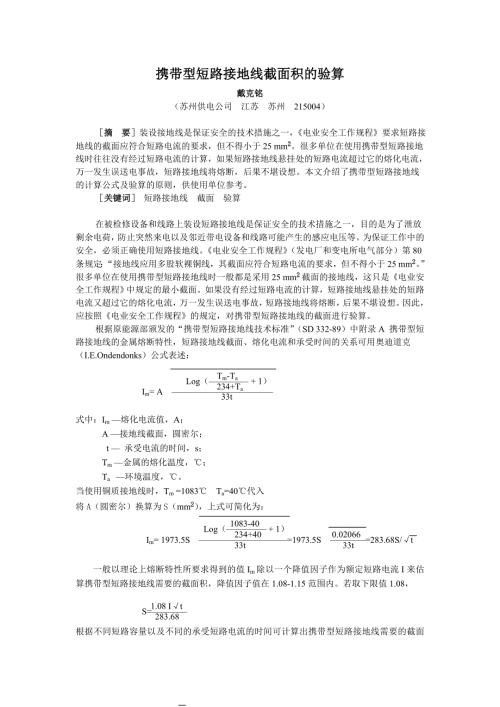

1、携带型短路接地线截面积的验算戴克铭（苏州供电公司 江苏 苏州 215004）摘 要装设接地线是保证安全的技术措施之一，电业安全工作规程要求短路接地线的截面应符合短路电流的要求，但不得小于25 mm2。很多单位在使用携带型短路接地线时往往没有经过短路电流的计算，如果短路接地线悬挂处的短路电流超过它的熔化电流，万一发生误送电事故，短路接地线将熔断，后果不堪设想。本文介绍了携带型短路接地线的计算公式及验算的原则，供使用单位参考。关键词 短路接地线 截面 验算在被检修设备和线路上装设短路接地线是保证安全的技术措施之一，目的是为了泄放剩余电荷，防止突然来电以及邻近带电设备和线路可能产生的感应电压等。为保
2、证工作中的安全，必须正确使用短路接地线。电业安全工作规程（发电厂和变电所电气部分）第80条规定：“接地线应用多股软裸铜线，其截面应符合短路电流的要求，但不得小于25 mm2。”很多单位在使用携带型短路接地线时一般都是采用25 mm2截面的接地线，这只是电业安全工作规程中规定的最小截面。如果没有经过短路电流的计算，短路接地线悬挂处的短路电流又超过它的熔化电流，万一发生误送电事故，短路接地线将熔断，后果不堪设想。因此，应按照电业安全工作规程的规定，对携带型短路接地线的截面进行验算。根据原能源部颁发的“携带型短路接地线技术标准”（SD 332-89）中附录A 携带型短路接地线的金属熔断特性，短路接地
3、线截面、熔化电流和承受时间的关系可用奥迪道克（I.E.Ondendonks）公式表述： Tm-Ta Log（ + 1） 234+Ta Im= A 33t式中：Im 熔化电流值，A； A 接地线截面，圆密尔； t 承受电流的时间，s； Tm 金属的熔化温度，； Ta 环境温度，。当使用铜质接地线时，Tm =1083 Ta=40代入将A（圆密尔）换算为S（mm2），上式可简化为： 1083-40 Log（ + 1） 234+40 0.02066 Im= 1973.5S =1973.5S =283.68S/t 33t 33t一般以理论上熔断特性所要求得到的值Im除以一个降值因子作为额定短路电流I来估
4、算携带型短路接地线需要的截面积，降值因子值在1.08-1.15范围内。若取下限值1.08， 1.08 It S= 283.68 根据不同短路容量以及不同的承受短路电流的时间可计算出携带型短路接地线需要的截面积如下表： 单位： mm280ms0.1s0.2s0.6s1s16kA17.2319.2627.2447.1860.9125kA26.9230.1042.5673.7295.1831.5kA33.9237.9253.6392.89119.9240kA43.0748.1668.10117.96152.28一般线路工作和在变电站出线回路上工作所使用的携带型短路接地线承受短路电流的时间可取0.1
5、s，为主保护动作时间（保护动作的时限为0秒）加开关固有动作时间；变电站母线工作所使用的携带型短路接地线承受短路电流的时间亦为母线保护动作时间加开关固有动作时间。变电站的母线如装有接地闸刀，则应使用接地闸刀。实际工作中，由于重量及悬挂方便，所使用的携带型短路接地线的截面不可能太大，常用的25 mm2、35 mm2两种规格的携带型短路接地线可承受的短路电流为： 25 mm2可承受的短路电流为 I=283.68S/1.08t=283.6825/1.080.1=20766A=20.77kA 35 mm2可承受的短路电流为 I=283.68S/1.08t=283.6835/1.080.1=29072A=29.07kA 各单位应根据短路容量对携带型短路接地线进行验算，验算时可不考虑合环运行方式下的最大短路容量。验算后，如25 mm2携带型短路接地线不能承受该地点的短路电流，则可采用在接地处同时挂两组25 mm2携带型短路接地线或改用35 mm2携带型短路接地线（须在工作票上明确注明）。为防止在使用中混淆这两种规格的接地线，25 mm2、35 mm2两种规格的接地线应有明显的区别，对每一电压等级的携带型短路接地线一般宜采用一种截面的接地线。
