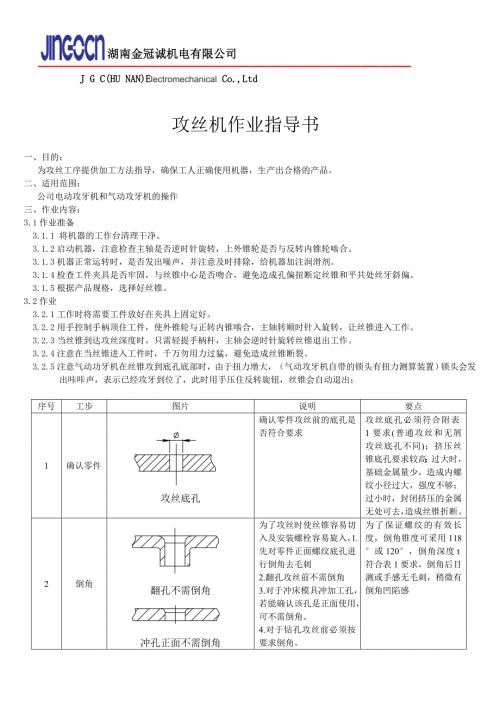

1、 湖南金冠诚机电有限公司 J G C(HU NAN)Electromechanical Co.,Ltd攻丝机作业指导书一、目的：为攻丝工序提供加工方法指导，确保工人正确使用机器，生产出合格的产品。 二、适用范围： 公司电动攻牙机和气动攻牙机的操作三、作业内容：3.1作业准备3.1.1 将机器的工作台清理干净。3.1.2启动机器，注意检查主轴是否逆时针旋转，上外锥轮是否与反转内锥轮啮合。3.1.3机器正常运转时，是否发出噪声，并注意及时排除，给机器加注润滑剂。3.1.4检查工件夹具是否牢固，与丝锥中心是否吻合，避免造成孔偏扭断定丝锥和平共处丝牙斜偏。3.1.5根据产品规格，选择好丝锥。3.2作业
2、3.2.1工作时将需要工件放好在夹具上固定好。3.2.2用手控制手柄顶住工件，使外锥轮与正转内锥啮合，主轴转顺时针入旋转，让丝锥进入工作。3.2.3当丝锥到达攻丝深度时，只需轻提手柄杆，主轴会逆时针旋转丝锥退出工作。3.2.4注意在当丝锥进入工件时，千万勿用力过猛，避免造成丝锥断裂。3.2.5注意气动功牙机在丝锥攻到底孔底部时，由于扭力增大，（气动攻牙机自带的锁头有扭力测算装置）锁头会发出咔咔声，表示已经攻牙到位了，此时用手压住反转旋钮，丝锥会自动退出；序号工步图片说明要点1确认零件攻丝底孔确认零件攻丝前的底孔是否符合要求攻丝底孔必须符合附表1要求(普通攻丝和无屑攻丝底孔不同)；挤压丝锥底孔要
3、求较高：过大时，基础金属量少，造成内螺纹小径过大，强度不够；过小时，封闭挤压的金属无处可去，造成丝锥折断。2倒角翻孔不需倒角冲孔正面不需倒角钻孔必须倒角为了攻丝时使丝锥容易切入及安装螺栓容易旋入，1.先对零件正面螺纹底孔进行倒角去毛刺2.翻孔攻丝前不需倒角3.对于冲床模具冲加工孔，若能确认该孔是正面使用，可不需倒角。4.对于钻孔攻丝前必须按要求倒角。为了保证螺纹的有效长度，倒角锥度可采用118或120，倒角深度t符合表1要求，倒角后目测或手感无毛刺，稍微有倒角凹陷感3选用加工工具及方法台钻攻丝手电钻攻丝1. 根据图纸要求及攻丝底孔的不同选用相应型号的丝锥（普通丝锥或无屑丝锥的大小）2. 根据零
4、件的弯曲外形和壁厚不同选用右格所示的攻丝工具。3. 对于铜、铝等有色金属的M3-M6的较小螺纹孔可以采用挤压丝锥进行无屑攻丝，由此可以提高螺纹的表面粗糙度，无屑加工，能够保证电器元件的安全性4. 对于能用台钻攻丝的必须在台钻上加工5. 对于不能用台钻的且壁厚3.0的零件可使用手动攻丝，避免因使用手电钻攻丝时丝锥断裂或磨损。6. 对于不能用台钻的且壁厚3.0的零件可使用手电钻攻丝。4零件放置工件水平放置，丝锥与零件垂直工件装夹位置要正确尽量使螺孔中心线置于水平或垂直位置，以便攻丝时容易判断丝锥轴线是否垂直于工件的平面（见上图）5攻丝攻丝时，丝锥与螺纹孔要保持同轴，丝锥进入工件的深度必须到达校准部
5、分，且校准部分不能全部出头，否则反车退出丝锥时，会产生乱扣四、检验内容序号检验项目检验内容检验方法1螺纹牙型所有内螺纹，无坏牙，不允许漏攻牙或无牙，螺纹牙型饱满。目视2螺纹M2-M4通规通且止规止螺纹规标准M5以上用标准螺钉实配螺钉3翻边攻丝螺纹除按上述要求检查外，根据检验指导书用电动扭力批对螺纹强度检验电动扭力批表1 螺纹攻丝底孔 （mm）螺纹公称直径M螺距P倒角深度t普通丝锥攻丝前底孔无屑挤压丝锥攻丝前底孔30.50.202.52.740.70.203.33.650.80.204.24.6610.305.05.581.250.306.7101.50.408.5121.750.5010.2五、注意事项5.1三相电机应注意主轴旋向是否与上述符合，否则应换接相线位置。5.2不可将0-1400胶带张得太紧，否则会使主轴拉伤 。5.3气动攻牙机的日常使用注意事项：5.3.1.经常给空压机排水。空压机要经常排水，如果空压机水太多没及时排掉，会带到气动马达里面，时间久了，轴承变的不灵活。5.3.2.气动攻牙机虑水的杯子(左边的杯)要经常排水。5.3.3.双联件的油杯(右边的杯)要加油。气动攻牙机的气动马达里面主要是轴承和齿轮构成，很需要润滑。加油了，工作就灵活，气动攻牙机就经久耐用。
