斜管沉淀池设计.doc

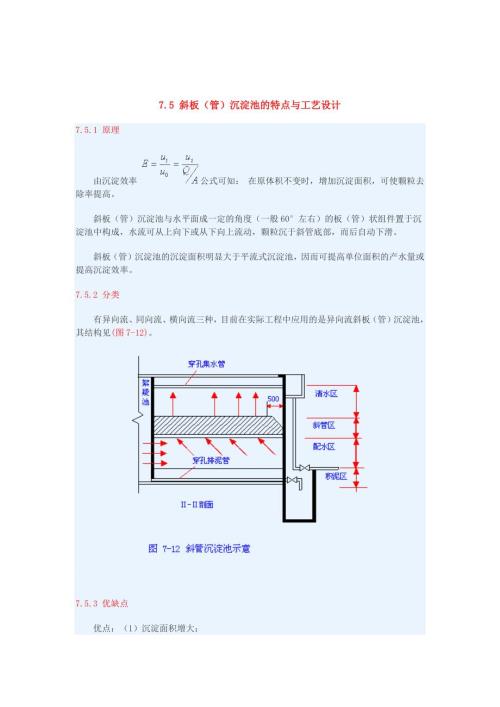

7.5 斜板（管）沉淀池的特点与工艺设计7.5.1 原理由沉淀效率 公式可知： 在原体积不变时，增加沉淀面积，可使颗粒去除率提高。斜板（管）沉淀池与水平面成一定的角度（一般60左右）的板（管）状组件置于沉淀池中构成，水流可从上向下或从下向上流动，颗粒沉于斜管底部，而后自动下滑。斜板（管）沉淀池的沉淀面积明显大于平流式沉淀池，因而可提高单位面积的产水量或提高沉淀效率。7.5.2 分类有异向流、同向流、横向流三种，目前在实际工程中应用的是异向流斜板（管）沉淀池，其结构见(图7-12)。7.5.3 优缺点优点：（1）沉淀面积增大；（2）沉淀效率高，产水量大；（3）水力条件好，Re小，Fr大，有利于沉淀；缺点：（1）由于停留时间短，其缓冲能力差；（2）对混凝要求高；（3）维护管理较难，使用一段时间后需更换斜板（管）7.5.4 设计计算1.沉淀池面积A （7-32）选定表面负荷（2.53.0mm/s），计算得到面积A。2沉淀池总高度（7-33）式中： 为超高0.3m，为清水层高度1.2m 为自身高度0.866m， 为配水区高度1.0m 为污泥斗高度0.8m
