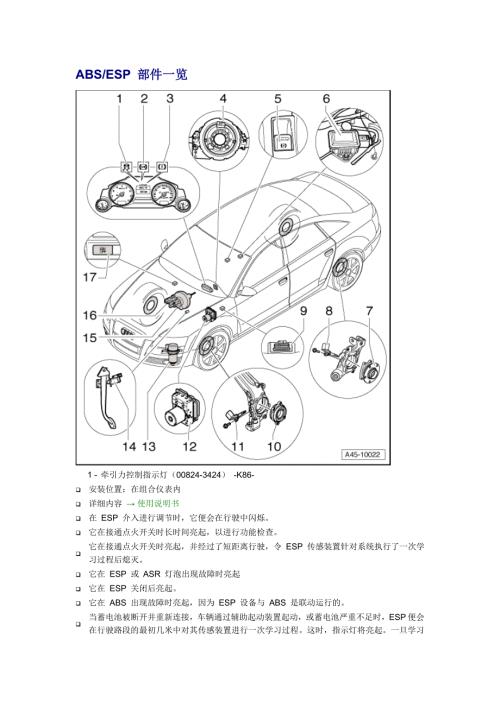

1、ABS/ESP 部件一览1-牵引力控制指示灯（00824-3424） -K86-q 安装位置：在组合仪表内q 详细内容 使用说明书q 在 ESP 介入进行调节时，它便会在行驶中闪烁。q 它在接通点火开关时长时间亮起，以进行功能检查。q 它在接通点火开关时亮起，并经过了短距离行驶，令 ESP 传感装置针对系统执行了一次学习过程后熄灭。q 它在 ESP 或 ASR 灯泡出现故障时亮起q 它在 ESP 关闭后亮起。q 它在 ABS 出现故障时亮起，因为 ESP 设备与 ABS 是联动运行的。q 当蓄电池被断开并重新连接，车辆通过辅助起动装置起动，或蓄电池严重不足时，ESP 便会在行驶路段的最初几米中

2、对其传感装置进行一次学习过程。这时，指示灯将亮起。一旦学习过程结束，指示灯便熄灭。q 如果指示灯在发动机起动后立即亮起，可能是由于系统原因而造成设备关闭。在这种情况下，可以通过关闭并重新接通点火开关，重新激活 ESP。如果指示灯熄灭，则该设备将重新具有完备的功能。2-ABS 指示灯 -K47-q 安装位置：在组合仪表内q 详细内容 使用说明书q 指示灯在接通点火开关时，或在起动发动机时，亮起数秒钟。在自动检测过程结束后，指示灯将熄灭。ABS 中有故障：t 指示灯在接通点火开关时不亮。t 指示灯在数秒钟后不熄灭。t 指示灯在行驶过程中亮起。q 汽车仍可以用普通的制动系统，即不带 ABS 进行制动

3、q 如果 ABS 有故障，ESP 指示灯也会亮。整个制动系统有故障。q 如果 ABS 指示灯和制动系统指示灯一同亮起，就说明不仅是 ABS 损坏，而且还必需考虑到制动系统是否损坏。q 如果制动系统出现功能故障便会在组合仪表显示屏上出现符号。3-制动系统指示灯 -K118- 符号q 安装位置在组合仪表中驾驶员信息系统内q 如果指示灯闪烁，便表示制动系统有故障。制动系统指示灯会在制动液液位过低，ABS 设备故障，或者驻车制动器故障时闪烁。q 详细内容 使用说明书4-ESP 的转向角传感器（00778-3132） -G85-q 安装位置：安装在转向柱上带滑环的复位环中 维修分组号 69q 进行零位

4、匹配。车辆诊断、测量和信息系统 -VAS 5051/-5-驻车制动器按钮 -F234-q 安装位置：在中控台内q 拆卸和安装 章6-横向加速度传感器（01423） -G200-和偏转率传感器（01542） -G202-q 组装在一个壳体内q 安装位置：在中控台加长件下q 可以在“引导型故障查询” 时用车辆诊断、测量和信息系统 -VAS 5051/-进行检测q 遵守安装规定章7-车轮轴承/轮毂单元q ABS 感应齿圈安装在车轮轴承内8-后部右/左转速传感器 -G44/G46-q 可以在“引导型故障查询” 时用车辆诊断、测量和信息系统 -VAS 5051/-进行检测q 更新 章9-诊断接口q 安装

5、位置：驾驶员侧脚部空间盖板q 图 110-车轮轴承/轮毂单元q ABS 感应齿圈安装在车轮轴承内 转向角11-前部右/左转速传感器 -G45/G47-q 可以在“引导型故障查询” 时用车辆诊断、测量和信息系统 -VAS 5051/-进行检测q 更新 章12-ABS 液压单元 -N55-及带 EDS 的 ABS 控制单元 -J104-q 液压单元和控制单元组成液压系统控制单元。q 制动压力传感器（01435） -G201-集成在ABS 液压单元 -N55-中，只能整体更换。q 在自诊断完成前不得脱开插头连接（42 芯）。脱开插头连接前关闭点火开关。q 安装位置：发动机舱中左侧液压单元上。q 拆卸和安装 章13-制动真空泵 -V192-q 仅安装在 V6 MPI 3.0L 自动装置中。q 拆卸和安装 章14-刹车灯开关 -F- 和定速巡航装置的制动踏板开关，柴油直接喷射装置 -F47-q 拆卸和安装 章q 可以在“引导型故障查询” 时用车辆诊断、测量和信息系统 -VAS 5051/-进行检测15-串联式制动助力器q 拆卸和安装 章16-制动液液位报警信号触点 -F34-17-ASR/ESP 按钮 -E256-q 安装位置：在中控台内 诊断接口
