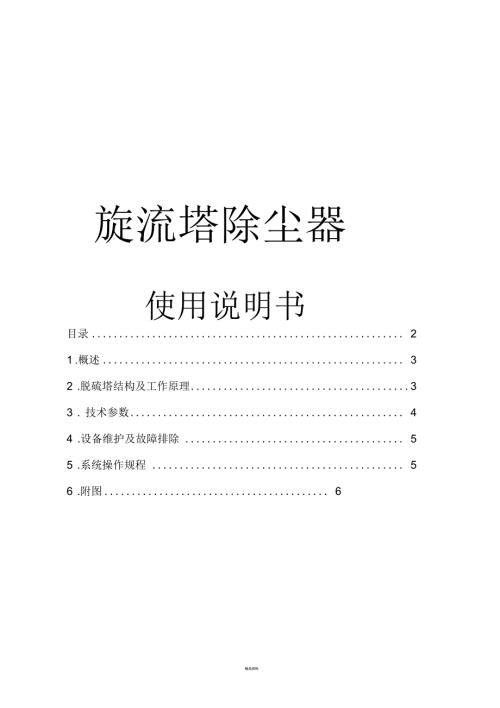

1、旋流塔除尘器使用说明书目录 21 .概述 32 .脱硫塔结构及工作原理33 .技术参数 44 .设备维护及故障排除 55 .系统操作规程 56 .附图 61 .概述XL-15高效立式喷雾旋流板塔除尘器是一种新型的烟气脱硫除尘装 置。该装置以旋流板塔作为脱硫除尘塔，使进入旋流板塔内的烟气与吸 收液接触、反应，将烟气净化后排放；并配以包括循环梢、配料梢、泵 的吸收浆液循环系统，由沉淀池、过滤机、缓冲罐等组成的渣水分离部 分，同时进行渣水分离，干渣排出。吸收液大部分循环使用，避免二次 污染。该装置脱硫、除尘高效低耗，运行可靠，使用范围广，投资少， 占地面积小，具有明显的社会效益，环境效益和经济效益。
2、2 .脱硫塔结构及工作原理参照图1 , 1为旋流板塔，其顶部装有除雾板2,其下装 有数块旋流塔板3,旋流塔板 仰视图如图2所示，它由中心 受液板18、短圆柱形罩筒19、 与受液板周围和罩筒内侧相图1图2连的导向叶片20、管形（或 锥形）溢流装置4等四部分组 成。塔底的烟气进口 6与锅炉 烟气出口相连，塔顶的烟气出 口 7经风机9与烟囱10相连, 吸收浆液循环系统包括配料梢11、循环梢12相连、循环梢出口经泵13出口和配料梢11之间，在 过滤机上设有排渣口。装置运行时，烟气进入塔内，与自上而下的吸收液接触并脱除大部 分SO2和烟尘，经除雾板2除雾后经风机9排至烟囱放空。脱硫剂(如 石灰、石灰石、
3、碱性废渣、废水等)和水按一定比例配入配料梢11中，利用位差自流到循环梢12,经泵13输至塔上部的液流进口 5,随后流到 受液板上，被穿过导向叶片的烟气喷成细雾滴会聚成液环后受重力下流， 经溢流装置4流至下一块旋流板的受液板上，逐板流至塔底的液流出口 8,再流入循环梢12经泵13输出，大部分循环作用；小部分另经沉降池 15、过滤机16后进行渣水分离，干渣排出，水排入缓冲罐 17后经泵14 流至配料梢11中循环作用。3 .技术参数(1)型号(2)处理风量(3)压力损失(4)吸收液用量(5)液下泵(6)外形尺寸(7)除尘效率(8)引风机XL-1515000m 3/h22002700Pa30m3/hQ
4、S25-36-2-4 1350 X6000mm95%Y5-47 6C 18.5KW4 .设备维护及故障排除序号故障现象原因排除方法1产生烟气吸/、动现象除尘器旋流板、脱水层堵塞；设备阻力过大。通过除尘器检修孔进入除尘器排除故障；调节风机进口风量压力调节阀。2冲天烟囱冒烟除尘器内部除尘效果差；喷嘴不能正常工作。检修喷嘴，看喷嘴是否堵塞；水泵是否正常工作，水池水量是否满足循环量（参照水泵使用说明）。3引风机启动故障电气故障或电机损坏检修电控系统或电机（参照引风机操作说明）4旋转罩卡死旋转罩转动法兰滚珠损坏；旋转罩受力/、平衡，罩口端受力过大。检修后更换滚珠和添加黄油；把罩口端微抬起转动旋转罩口。5 .系统操作规程（1）每班工作开始时，先按电控柜上的循环水泵启动按钮启动循环水泵, 再按引风机启动按钮启动引风机，除尘系统开始工作；(2)每班工作结束时，先关闭引风机。10分钟后关闭循环水泵(3)引风机及水泵的操作见相应的使用说明书。5.附图精品资料Welcome ToDownload !欢迎您的下载，资料仅供参考！
