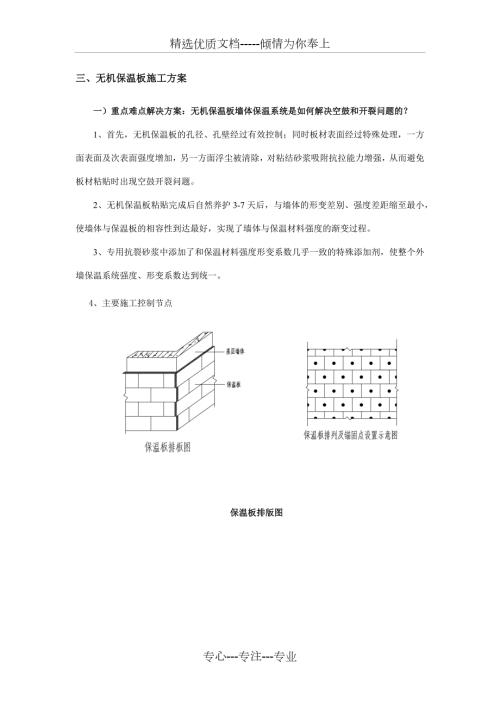

1、精选优质文档-倾情为你奉上三、无机保温板施工方案一）重点难点解决方案：无机保温板墙体保温系统是如何解决空鼓和开裂问题的？1、首先，无机保温板的孔径、孔壁经过有效控制；同时板材表面经过特殊处理，一方面表面及次表面强度增加，另一方面浮尘被清除，对粘结砂浆吸附抗拉能力增强，从而避免板材粘贴时出现空鼓开裂问题。2、无机保温板粘贴完成后自然养护3-7天后，与墙体的形变差别、强度差距缩至最小，使墙体与保温板的相容性到达最好，实现了墙体与保温材料强度的渐变过程。3、专用抗裂砂浆中添加了和保温材料强度形变系数几乎一致的特殊添加剂，使整个外墙保温系统强度、形变系数达到统一。4、主要施工控制节点保温板排版图门窗口
2、排版及锚固图支架详图及布置图窗口节点1窗口节点2阴阳角构造檐口及女儿墙构造图伸缩缝构造图烟台及雨篷构造图勒脚散水构造图二）施工工艺基层墙体处理施工人员准备材料准备弹线粘贴用的砂浆混合物基层墙体湿润工具准备钻孔安装固定件(高层)保温板找磨及检查接缝粘贴保温板贴耐碱玻纤网格层抹抗裂砂浆混合物抹抗裂砂浆混合物饰面层无机保温板外墙外保温系统构造组成：（如图） 基层：钢筋混凝土墙、空心砖墙 粘结层：1：3.5水泥砂浆，平均厚度为15mm； 保温绝热层：无机保温板 保护层：2mm抗裂砂浆 增强材料：耐碱网格布 保护层：20.5聚合物抗裂砂浆 饰面层：石材面板2.1 施工准备 遂宁对施工人员进行技术交底，明
3、确交代施工和质量要求、验收规范、安全措施等。施工队进行材料工具准备，明确材料堆放场所，并制定好施工计划和措施，了解设计要求达到节能标准。施工前，还应检查门窗洞周边及屋檐处构造；变形缝位置；既有建筑上安设的落水管及其它管线的挪动；垃圾箱、管道口和窗台板及其它埋设件均事先安设妥当。保温材料置于干燥、防雨淋的场地；产品码放高度不得超过2m。在装卸、起吊和运输过程中应轻起轻放，严禁抛掷，碰接和重压。 2.2 基层墙面处理 遂宁基层墙面应坚实、清洁、平整。在施工前一天应浇水湿润墙面。 2.3 保温板的粘贴： 遂宁先用吊锤沿四周外墙角边弹出基准线，并弹出 250mm 间距的上下纵线，依据手脚架，层层弹出
4、250mm 间距的横线。根据情况层层铺贴保温板，粘贴用水泥砂浆（水泥中砂按 1 3.5 重量比）要搅拌均匀，涂抹在保温板底面上直接粘接，可先从下面砌一行保温板，作为标准行，水泥砂浆粘砌厚度一般为 15 左右。大面积的外墙保温，上下板材之间要错缝排列，墙角处板材之间要咬口错位。相邻板材之间要互相靠紧、对齐，板间不留空隙。碰头处可不抹砂浆，要敲实贴好每一块，及时清除挤出的砂浆。必须保证每块粘结牢固，无空鼓，每块板都要保证其平整度。保温板可任意切割，打孔，当板材尺寸与所需尺寸不符时，可在施工现场用手锯切割所需大小，以保证门窗角部的保温对接紧密。 遂宁原则上，高层建筑或大面积的墙体保温工程，每一层楼体
5、保温设计都有相应支撑板和变形缝。施工时，按设计要求进行施工。（施工图集见四川省建筑标准 DBJT20 41 ） 2.4 网格布的铺设和固定件的安装 2.4.1 网格布的铺设： 遂宁先清除保温表面的碎屑，用抹子在保温板表面涂抹一层面积略大于网格布的水泥砂浆，厚度约为 2mm 。在抹砂浆的同时，随即敷贴网格布，网格布应横向铺设，压贴密实，无空鼓、皱褶、翘边、外露等现象，搭边宽度不小于 50mm 。 遂宁待水泥初步干硬后，抹平涂层，做到将网格布完全覆盖住。 2.4.2 门窗洞口内侧周边以及洞口四角均加一层网格布进行加强。洞口四角网格布尺寸为 300mm 200mm ，沿 45 角方向粘贴在洞口周边的
6、加强网格布上。对于门窗及其它洞口四周的保温板端头应用网格布和砂浆将其包在保温板端边处。 2.4.3 对于外架子与墙体连接处（脚手架眼），洞口四周留出 100mm 范围内抹贴结砂浆及埋贴网格布后不抹面层砂浆，待大面积施工完修补。 2.4.4 网格布应在下列系统终端部位进行翻包。 遂宁门窗洞口，管道或其它设备需穿墙的洞口处；勒脚、阳台、雨蓬等的尽端部位；变形缝等需要终止系统的部位和其它处保温板的端。 翻包网格布方法如下： a. 裁剪窄幅网格布，长度应由需翻包的墙体部位的尺度而定； b. 将裁剪好的网格布一端压入粘结砂浆内，余下的甩出备用，应保持其清洁； c. 将要翻包保温板背面涂抹好粘结砂浆，贴在
7、粘贴好网格布的墙面上，将翻包部位的保温板的正面和侧面均涂抹上面层砂浆，将预先甩出的网格布沿板翻转，并压入抹面砂浆。 2.4.5 安装固定件：（只用于 7 层以上） 2.4.5.1 保温板粘结牢固后，一般在 24小时内安装固定件，按设计要求的位置钻孔，钻孔深度为基层墙体 50mm60mm 。 2.4.5.2 固定件个数 十层以下（含十层）建筑：每 约 4 6 个； 十层十八层（含十八层）建筑：每 约 7 个； 十九层二十四层（含二十四层）建筑：每 约 9 个； 二十四层以上建筑每 约 11 个。 2.4.5.3 固定件加密： 遂宁阳角、孔调边缘在水平、垂直方向应加密。距基层边缘不小于 60mm
8、 2.4.5.4 紧固件的钉帽与保温板表面取平或略拧入一些。 2.4.5.5 高层建筑（十二层以）上山墙外保温应设置支撑架，从七层处开始设置，每两层设置一处2.4.6聚合抗裂砂浆 2.4.6.1 待底层水泥砂浆凝固粘实压入的网格布，并表面不粘手时，开始抹面层聚合物抗裂砂浆。抹面厚度以盖住网格布为准，约2mm左右。保温保护层总厚度在4mm左右。 2.4.6.2 在建筑物的底层（离地2m以下的墙体）等易受外力破坏的地方，为增加面层抗冲击能力，应外加一层加强网格布或加厚水泥砂浆涂层，保温保护层总厚度在4mm左右。 2.4.6.3 待表面不粘手时，用木砂板搓抹平聚合物抗裂砂浆层。待终凝后应采取喷雾、
9、喷水等养护措施，至少保持墙表湿润三至四天。 2.5 补洞及日后修理 遂宁对墙面使用外架子所留孔洞及损坏处应进行修补，方法如下： 2.5.1 对孔洞用与基层相同的材料进行填补，并用1：3水泥砂浆抹平。 2.5.2 预裁一块尺寸相当的保温板并打磨其边缘部位，涂上厚10mm的粘结砂浆。使之与孔洞严密接合。 2.5.3 切一块网格布，其面积能覆盖住整个修补区域，涂抹底层粘结砂浆，埋入修补的网格布。 2.5.4 涂抹面层聚合抗裂砂浆，总厚度与同边一致。 2.5.5 用小号湿毛刷将表面不规则处整平，并将边沿处刷平。 2.5.6 对于墙面损坏处的处理方法与上述方法相同。 2.6 注意事项 2.6.1 湿抹平
10、聚合抗裂砂浆表面时，切忌拍浆，因为拍浆后的表层缺少骨料，容易产生裂缝。 2.6.2 高层建筑（ 9 层以上的建筑）局部可考虑用钢丝网作加强材料。用固定件销钉固定于墙上，且铁丝网间相互拧固。 2.6.3 施工中各工种应紧密配合，合理安排工序，严禁颠倒工序作业。 2.6.4 对抹完聚合物砂浆的保温墙体,不宜随意开洞。如确实需要,应在墙体保护达到设计强度后，方可进行。安装物件后应立即修补恢复原状。 2.7.外墙外保温质量验收方法 2.7.1 、依照GB50210建筑装饰装修工程质量验收规范标准。 2.7.2 、外保温层与基墙之间必须粘结牢固，无松动和虚贴空鼓现象。 遂宁检验方法：观察和用手推拉检查。 遂宁检验数量：按楼层每层抽查一处，每处3米 。 2.7.3 、抗裂面层与保温板必须粘结紧密，无脱层、爆灰和裂缝。 2.7.4 、保温板碰头缝间隙一致。 2.7.5 、表面平整度用2米靠尺，误差不得大于3mm，阴阳角处边加工与连接也必须整齐平顺。保温层平整，线直，接缝顺直。平整度允许偏差：2m 靠尺检查，相邻保温板高低差不应超过4mm。外墙面所有门、窗口、孔洞、槽盒位置准确、整齐。专心-专注-专业
