    日立挖掘机故障代码大全.doc

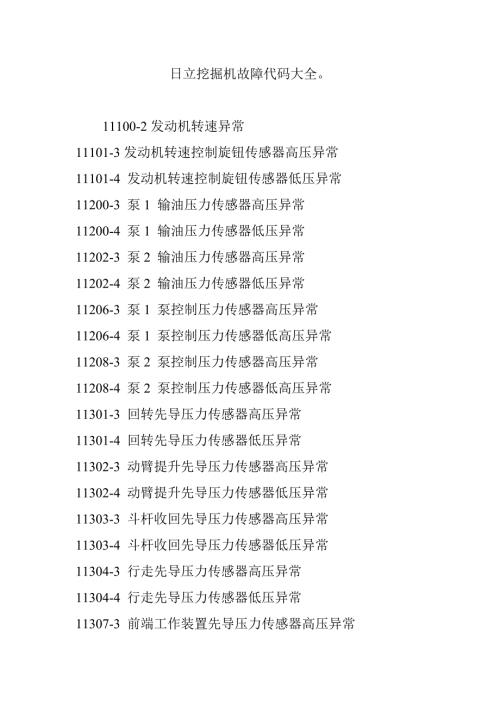

    1、日立挖掘机故障代码大全。 11100-2发动机转速异常11101-3发动机转速控制旋钮传感器高压异常11101-4 发动机转速控制旋钮传感器低压异常11200-3 泵1 输油压力传感器高压异常11200-4 泵1 输油压力传感器低压异常11202-3 泵2 输油压力传感器高压异常11202-4 泵2 输油压力传感器低压异常11206-3 泵1 泵控制压力传感器高压异常11206-4 泵1 泵控制压力传感器低高压异常11208-3 泵2 泵控制压力传感器高压异常11208-4 泵2 泵控制压力传感器低高压异常11301-3 回转先导压力传感器高压异常11301-4 回转先导压力传感器低压异常11

    2、302-3 动臂提升先导压力传感器高压异常11302-4 动臂提升先导压力传感器低压异常11303-3 斗杆收回先导压力传感器高压异常11303-4 斗杆收回先导压力传感器低压异常11304-3 行走先导压力传感器高压异常11304-4 行走先导压力传感器低压异常11307-3 前端工作装置先导压力传感器高压异常11307-4 前端工作装置先导压力传感器低压异常11400-2 泵2 最大流量限制控制电磁阀电流反馈异常11400-3 泵2 最大流量限制控制电磁阀反馈高电流异常11400-4 泵2 最大流量限制控制电磁阀反馈低电流异常11401-2 扭矩控制电磁阀电流反馈异常11401-3 扭矩控

    3、制电磁阀反馈高电流异常11401-4 扭矩控制电磁阀反馈低电流异常11402-2 电磁阀单元(SF)(挖掘再生)电流反馈异常11402-3 电磁阀单元(SF)(挖掘再生)反馈高电流异常11402-4 电磁阀单元(SF)(挖掘再生)反馈低电流异常11403-2 电磁阀单元(SC)(斗杆再生)电流反馈异常11403-3 电磁阀单元(SC)(斗杆再生)反馈高电流异常11403-4 电磁阀单元(SC)(斗杆再生)反馈低电流异常11404-2 电磁阀单元(SG)(溢流压力控制)电流反馈异常11404-3 电磁阀单元(SG)(溢流压力控制)反馈高电流异常11404-4 电磁阀单元(SG)(溢流压力控制)反

    4、馈低电流异常11405-2 电磁阀单元(SI)(行走马达快速选择)电流反馈异常11405-3 电磁阀单元(SI)(行走马达快速选择)反馈高电流异常11405-4 电磁阀单元(SI)(行走马达快速选择)反馈低电流异常11410-2 泵1 最大流量限制控制电磁阀(选购)电流反馈异常11410-3 泵1 最大流量限制控制电磁阀(选购)反馈高电流异常11410-4 泵1 最大流量限制控制电磁阀(选购)反馈低电流异常11910-2 自ECM 接收到的实际发动机转速11918-2 自监控器接收到的工作模式11911-2 自ECM 接收到的安全信号11920-2 自ECM 接收到的燃油流量11914-2 自

    5、ECM 接收到的散热器冷却液温度11901-3 液压油温度传感器高压11901-4 液压油温度传感器低压11905-3 动臂底部压力传感器高压(选购)异常11905-4 动臂底部压力传感器低压(选购)异常ECM传感器系统故障代码故障 原因636-2 凸轮轴角度传感器异常(无信号) 虽然出现曲柄信号,但凸轮信号不出现。636-2 凸轮轴角度传感器异常(信号异常) 凸轮信号脉冲不匹配。723-2 曲柄速度传感器异常(无信号) 虽然出现曲柄信号,凸轮信号不出现。723-2 曲柄速度传感器异常(信号异常) 凸轮信号脉冲不匹配。636-7 凸轮轴角度传感器相位不匹配 曲柄间隙处右凸轮脉冲不存在。172-

    6、3 进气温度传感器异常(高压异常) 发动机起动后3 分钟内进气温度传感器电压高于4.95 V172-4 进气温度传感器异常(低压异常) 进气温度传感器电压低于0.1 V110-3 冷却液温度传感器异常(高压异常) 冷却液温度传感器电压高于4.85 V110-4 冷却液温度传感器异常(低压异常) 冷却液温度传感器电压低于0.1 V102-4 增压进气压力传感器异常(高压异常) 增压进气压力传感器电压高于4.9 V102-3 增压进气压力传感器异常(低压异常) 增压进气压力传感器电压低于0.1 V10001-3 EGR 位置异常(无电刷规格) EGR 位置输出信号条件不能出现108-4 大气压力传

    7、感器异常(高压异常) 大气压力传感器电压高于3.8 V108-3 大气压力传感器异常(低压异常) 大气压力传感器电压低于0.5 V174-3 燃油温度传感器异常(高压异常) 发动机起动后3 分钟内燃油温度传感器电压高于4.85 V174-4 燃油温度传感器异常(低压异常) 燃油温度传感器电压低于0.1 V157-3 共轨压力传感器异常(高压异常) 共轨压力传感器电压高于4.5 V157-3 共轨压力传感器异常(低压异常) 共轨压力传感器电压低于0.7 V100-4 机油压力传感器异常(高压异常) 机油压力传感器电压高于4.85 V100-3 机油压力传感器异常(低压异常) 机油压力传感器电压低

    8、于0.1 V105-3 增压进气温度传感器异常(高压异常) 发动机起动后5 分钟以上的时间内或冷却液温度超过50C(122F)时,增压进气温度传感器电压高于4.95V105-4 增压进气温度传感器异常(低压异常) 增压进气温度传感器电压低于0.1 V636-2 凸轮轴角度传感器异常(无信号) 636-2 凸轮轴角度传感器异常(信号异常)操作时不受影响。停机后不能重新起动 723-2 曲柄速度传感器异常(无信号) 723-2 曲柄速度传感器异常(信号异常)输出功率不下降636-7 凸轮轴角度传感器相位不匹配 操作时不受影响。停机后不能重新起动 172-3 进气温度传感器异常(高压异常) 172-

    9、4 进气温度传感器异常(低压异常)输出功率不下降110-3 冷却液温度传感器异常(高压异常)110-4 冷却液温度传感器异常(低压异常)输出功率不下降102-4 增压进气压力传感器异常(高压异常)102-3 增压进气压力传感器异常(低压异常)输出功率不下降10001-3 EGR 位置异常(无电刷规格) 输出功率不下降 108-4 大气压力传感器异常(高压异常) 108-3 大气压力传感器异常(低压异常)输出功率不下降174-3 燃油温度传感器异常(高压异常) 174-4 燃油温度传感器异常(低压异常)输出功率不下降157-3 共轨压力传感器异常(高压异常)157-4 共轨压力传感器异常(低压异

    10、常)输出功率下降:70%100-4 机油压力传感器异常(高压异常) 100-3 机油压力传感器异常(低压异常)105-3 增压进气温度传感器异常(高压异常) 105-4 增压进气温度传感器异常(低压异常)10002-2 EGR 阀控制异常 阀目标提升位置和实际提升位置差超过20%1347-0 吸油控制阀驱动系统开路,+B 或接地短路吸油控制阀驱动电流高于2400 mA 或低于50 mA。或者目标电流和实际电流差为1000 mA 或以上651-3 喷嘴#1 驱动系统开路 喷油器1 监控器无输入信号652-3 喷嘴#2 驱动系统开路 喷油器2 监控器无输入信号653-3 喷嘴#3 驱动系统开路 喷

    11、油器3 监控器无输入信号654-3 喷嘴#4 驱动系统开路 喷油器4 监控器无输入信号655-3 喷嘴#5 驱动系统开路 喷油器5 监控器无输入信号656-3 喷嘴#6 驱动系统开路 喷油器6 监控器无输入信号157-0 共用油槽压力异常(一级) 共用油槽压力超过185 MPa157-0 共用油槽压力异常(二级) 一级“共用油槽压力异常”,且共用油槽压力超过190 MPa157-2 共用油槽压力异常(泵超压) 当吸油控制阀功率为40 %或以上时,或当吸油控制阀目标压力为90 mm3/sec 或以下时,实际油槽压力比目标油槽压力高40MPa(410 kg/cm2, 5820 psi)633-7

    12、压力限制器打开 压力限制器打开1240-1 无压力输送到泵(燃油泄漏) 当吸油控制阀功率为33 %或以下时,或当输送到吸油控制阀的压力为28000 mm3/sec 或以上且转速为1200 min-1 时,实际油槽压力比目标油槽压力高50 MPa(510 kg/cm2, 7270 psi)1239-1 无压力输送到泵(燃油泄漏) 当输送到吸油控制阀的压力使转速为900 min-1 时,实际油槽压力为15 MPa(150 kg/cm2, 2180 psi)或以下1、故障代码:11301-3 故障问题:回转先导压力传感器高压异常 故障原因:电压4.75V或以上 受影响控制:(1)斗杆再生控制(2)附

    13、件流量控制(3)回转报警控制 故障出现时候机器工作症状:(1)斗杆收回和回转组合操作斗杆速度慢(2)如果机器装配有回转报警器并且当回转报警器起作用时候,回转报警器持续鸣响 备注:(1)检查线束(2)更换回转先导压力传感器 2、故障代码:11301-4 故障问题:回转先导压力传感器低压异常 故障原因:电压小于0.25V 受影响控制:(1)斗杆再生控制(2)附件流量控制(3)回转报警控制 故障出现时候机器工作症状:(1)斗杆收回和回转组合操作斗杆速度慢(2)如果机器装配有回转报警器并且当回转报警器起作用时候,回转报警器持续鸣响 备注:(1)检查线束(2)更换回转先导压力传感器 3、故障代码:113

    14、01-3 故障问题:动臂提升先导压力传感器高压异常 故障原因:电压4.75V或以上 受影响控制:(1)HP模式控制(2斗杆再生控制(3)挖掘机再生控制(4)自动动力提升控制(5)附件流量控制 故障出现时候机器工作症状:(1)HP控制时候,动臂提升速度不提升(2)斗杆收回和动臂提升组合操作斗杆速度慢 备注:(1)检查线束(2)更换动臂提升先导压力传感器 4、故障代码:11301-4 故障问题:动臂提升先导压力传感器低压异常 故障原因:电压低于0.25V 受影响控制:(1)HP模式控制(2斗杆再生控制(3)挖掘机再生控制(4)自动动力提升控制(5)附件流量控制 故障出现时候机器工作症状:(1)HP

    15、控制时候,动臂提升速度不提升(2)斗杆收回和动臂提升组合操作斗杆速度慢 备注:(1)检查线束(2)更换动臂提升先导压力传感器【日立ZX240-3挖掘机几种常见故障代码详细】(1)挖掘机1缸喷油器故障,故障显示代码0001-11主要故障现象a柴油机个别缸不着火.b.柴油机功率低.故障原因a.1缸喷油器电磁线圈导线断路、短路.b.1缸喷油器电磁线圈内部断路、短路.系统反应ECM会记录故障代码,可在显示模块或ET上查看故障代码.如果故障代码产生的原因是共用线路短路或断路,那么有两个气缸会受到影响,因为它们用同一条导线接到喷油器上.(2)故障代码0002-11:2缸喷油器故障主要故障现象a.柴油机个别

    16、缸不着火.b.柴油机功率低.故障原因a2缸喷油器电磁线圈导线断路、短路.b.2缸喷油器电磁线圈内部断路、短路.系统反应ECM会记录故障代码,可在显示模块或ET上查看故障代码.如果故障代码产生的原因是共用线路短路或断路,那么有两个气缸会受到影响,因为它们用同一条导.线接到喷油器上.(3)故障代码0003-11:3缸喷油器故障主要故障现象a.柴油机个别缸不着火.b.柴油机功率低.故障原因a.3缸喷油器电磁线圈导线断路、短路.b.3缸喷油器电磁线圈内部断路、短路.系统反应ECM会记录故障代码,可在显示模块或ET上查看故障代码.如果故障代码产生的原因是共用线路短路或断路,那么有两个气缸会受到影响,因为

    17、它们用同一条导线接到喷油器上(4)故障代码0004-11:4缸喷油器故障主要故障现象a柴油机个别缸不着火.b.柴油机功率低.故障原因a4缸喷油器电磁线圈导线断路、短路.b.4缸喷油器电磁线圈内部断路、短路.系统反应ECM会记录故障代码,可在显示模块或ET上查看故障代码.如果故障代码产生的原因是共用线路短路或断路,那么有两个气缸会受到影响,因为它们用同一条导线接到喷油器上.(5)故障代码0005-11:5缸喷油器故障主要故障现象a.柴油机个别缸不着火.b.柴油机功率低.故障原因a.5缸喷油器电磁线圈导线断路、短路.b.5缸喷油器电磁线圈内部断路、短路.系统反应ECM会记录故障代码,可在显示模块或

    18、ET上查看故障代码.如果故障代码产生的原因是共用线路短路或断路,那么有两个气缸会受到影响,因为它们用同一条导线接到喷油器上.(6)故障代码0006-11:6缸喷油器故障主要故障现象a.柴油机个别缸不着火.b.柴油机功率低.故障原因a.6缸喷油器电磁线圈导线断路、短路.b.6缸喷油器电磁线圈内部断路、短路.系统反应ECM会记录故障代码,可在显示模块或ET上查看故障代码.如果故障代码产生的原因是共用线路短路或断路,那么有两个气缸会受到影响,因为它们用同一条导线接到喷油器上.(7)故障代码0041-03:8V直流电源和蓄电池正极短路主要故障现象如果电压明显低于8V,就会对柴油机产生显著影响,柴油机会

    19、被限制为低怠速状态.故障原因ECM检测到ECM充电超过Is或ECM读出信号电压高于8.45V持续Is.系统反应ECM将记录下故障代码,可在显示模块或ET上查看故障代码.ECM将所有数字传感器数据标示为无效数据,并且所有数字传感器数据都设置成默认数值.(8)故障代码0041-04:8V直流电源和接地短路主要故障现象如果电压明显低于8V,就会对柴油机产生显著影响,柴油机会被限制为低怠速状态.故障原因ECM检测到ECM充电超过Is或ECM读出信号电压高于8.45V持续Is.系统反应ECM将记录下故障代码,可在显示模块或ET上查看故障代码.ECM将所有数字传感器数据标示为无效数据,并且所有数字传感器数

    20、据都设置成默认数值.日立挖掘机-2、-3系列维修故障代码解析挖掘机故障代码故障代码解析,故障现象09EC日立挖掘机传感器故障或传感器线束短路10EC传感器线束连接不好,接触不良日立挖掘机故障代13挖掘机N传感器不正常,传感器N和EC之间的线束连接不好17日立挖掘机PVC失效,挖掘机发动机不能正常工作故障代码18PVC失效,挖掘机不能正常作业19挖掘机PVC失效,挖掘机无法作业日立挖掘机故障代21日立挖掘机PVC失效,日立挖掘机发动机和机器功能失效,不能作业22日立挖掘机不正常的油泵控制故障代码25挖掘机DP传感器和线束没有接好,接触不良26日立挖掘机DP传感器和线束短路日立挖掘机故障代27挖掘

    21、机P传感器和线束短路28P日立挖掘机传感器和线束接触不好,传感器的输入信号低于0.25V故障代码29A传感器和线束短路,挖掘机输入信号大于4.75V30日立挖掘机A传感器和线束连接不好,传感器输入信号低于0.25V日立挖掘机故障代31R传感器和线束接触不好,T传感器输入信号大于4.75V32日立挖掘机T传感器或线束连接不好,传感器输入信号低于0.25V故障代码33挖掘机大臂提升先导压力传感器或导线短路,日立挖掘机传感器的输入电压高于4.75伏挖掘机故障代34日立挖掘机大臂提升先导压力传感器,传感器导线断开35挖掘机小臂低压传感器输入信号大于4.75日立挖掘机故障代码36日立挖掘机小臂低压传感器输入信号过小,或小臂低压传感器导线断开
