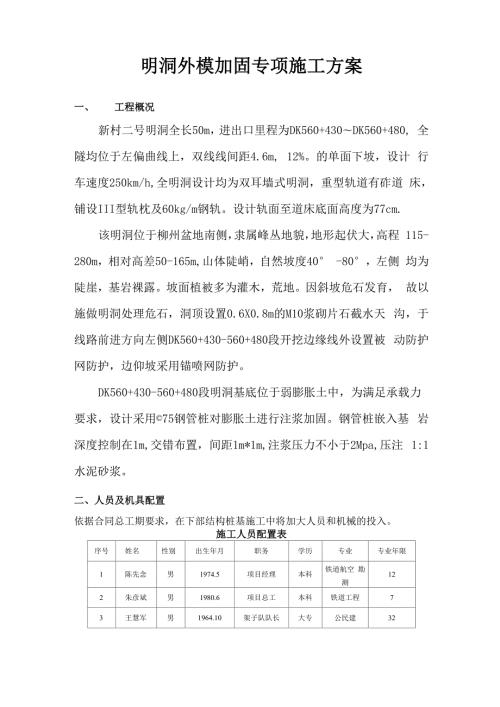

1、明洞外模加固专项施工方案一、工程概况新村二号明洞全长50m，进出口里程为DK560+430DK560+480, 全隧均位于左偏曲线上，双线线间距4.6m, 12%。的单面下坡，设计 行车速度250km/h,全明洞设计均为双耳墙式明洞，重型轨道有砟道 床，铺设III型轨枕及60kg/m钢轨。设计轨面至道床底面高度为77cm.该明洞位于柳州盆地南侧，隶属峰丛地貌，地形起伏大，高程 115-280m，相对高差50-165m,山体陡峭，自然坡度40 -80，左侧 均为陡崖，基岩裸露。坡面植被多为灌木，荒地。因斜坡危石发育， 故以施做明洞处理危石，洞顶设置0.6X0.8m的M10浆砌片石截水天 沟，于线
2、路前进方向左侧DK560+430-560+480段开挖边缘线外设置被 动防护网防护，边仰坡采用锚喷网防护。DK560+430-560+480段明洞基底位于弱膨胀土中，为满足承载力 要求，设计采用75钢管桩对膨胀土进行注浆加固。钢管桩嵌入基 岩深度控制在1m,交错布置，间距1m*1m,注浆压力不小于2Mpa,压注 1:1水泥砂浆。二、人员及机具配置依据合同总工期要求，在下部结构桩基施工中将加大人员和机械的投入。施工人员配置表序号姓名性别出生年月职务学历专业专业年限1陈先念男1974.5项目经理本科铁道航空 勘测122朱彦斌男1980.6项目总工本科铁道工程73王慧军男1964.10架子队队长大专
3、公民建324陈天平男1970.05材料员大专物资经济225朱光恒男1968.06安全员中专公民建306张超男1984.01技术责任人本科土木工程77巩东飞男1985.04技术主管本科公路桥梁68田合丹男1988.10专业工程师本科隧道工程39梁金龙男1988.01测量负责人本科城市轨道310田坤鹏男1984.03技术员本科铁道工程411郅渭滨男1962.04施工员施工机具配置表序号名称规格型号产地数量（台/套）性 能 状 况备注小计其中自有租赁新购特 别 制 造1装载机EX420 1.3m3日本110良子2柴油发电机FFW-300L-150k湖南11良子3钢筋切割机HBT60C长沙11良子4钢
4、筋弯曲机HZ6X30长沙11良子5钢筋调制机EQ3141 15t湖北11良子6切割机GQ-40长沙11良子7卷扬机GT-40长沙44良子8风动凿岩机GW-40广州44良子9交流电焊机ZLD21广州33良子10氧气焊66良子11套丝机UN125奉贤22良子三、明洞衬砌施工方法与工艺措施（一）施工准备1、在施工前组织技术、施工人员认真审核施工图纸，了 解施工环境，制定施工安全保证措施。2、22钢筋、42钢管、蝴蝶卡、拉筋、模板等安装外模 材料准备到位。3、将耳墙立模的位置用墨线在基础面上弹出来，外模需定位 准确。（二）外模安装1、衬砌钢筋环形骨架绑扎成型后，绑扎牢固、将主筋从拱座 基础段环向顺接至
5、耳墙基础面，2m 一道，做外模拉锚；与原基础上 的接茬钢筋连接牢固。2、耳墙段1:0.25墙身采用22钢筋做定位钢筋，在拱座段与 基础面上定位准确，一块模板采用2道，每道钢筋采用两根22钢 筋并拢连接在一起。3、拱圈段模板定位采用原绑扎钢筋的定位钢筋，外漏至少0.5m, 在外层主筋上预留5cm保护层，做整环保护层定位钢筋、2m 一道整 环顺接。所有定位钢筋在焊接的过程中，应连接牢固，在搭接长度不足 时，必须采用邦焊接头，在与拱座钢筋连接时，22定位钢筋需与 两个拱座钢筋焊接牢固。（见附图）4、外模安装时，分为两个部分，一是耳墙段墙身外模，二是 拱圈段外模；安装的过程中，先安装边墙段外模，采用吊
6、车拼装，直 接放在已焊好的定位钢筋上，模板之间的对接采用M16连接螺栓连 接，各一连一，二是拱圈段外模安装，将已加工好的定向1#钢模， 采用吊车起吊安装至已焊好的定位钢筋上。（三）模板加固边墙墙身段外模加固采用14对拉筋加固，模板背面采用42钢 管蝴蝶卡加固，14对拉筋焊接在拉锚钢筋上，焊接牢固，在边墙 墙身段每个节点设横向钢管、纵向钢管各2根，蝴蝶卡对拉筋连接牢 固。拱圈段外模固定于已成型的定位钢筋上，外模连接平整，背面采 用22的钢筋背拱整环焊接成型，固定牢固（见附图）。新村2#明洞外模加固示意图（标准断面）共6块脸:、圮:-轲*局部4J6氓审.蜀映盼,Dp尚朽咨1，娜W4邮.W S *
7、1；r国社、祁林，邮掐加云1!邮梅港耕堀源抑姊七矗皿柜J翱-也弥跟,祈.1|俗三三嘛时圆：（p四、质量保证措施（一）质量管理机构项目部成立质量管理领导小组，对项目的质量全权负责，履行项目质量的管 理职责，质量管理领导小组组成为：架子队队长为组长，技术负责人和技术负责 人为副组长，架子队各职能部门负责人、领工员、工班长为组员。架子队质量管 理组织机构见下图：质量管理机构框图质量管理领导小组负责定期质量检查、召开质量分析会议，分析质量保证计划的执行情况，及时发现问题，研究改进措施，积极推动全面质量管理工作的深入开展。五、安全保证措施（一）安全保证体系安全保证体系见下图安全保证体系框图（二）明洞外模
8、施工安全防范措施1.1、外模安装的施工过程中，必须清理完一侧坡面的危石，并采用有效的 防护防止危岩落石。1.2、在拼装的过程中，防止人员从二衬台车上滑落，一定要携带安全带。1.3、施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器 必须严格接地、接零和使用漏电保护器。严禁一闸多用。1.4、模板、定位钢筋焊接过程中，防止钢筋、模板脱落、砸伤他人；施工 作业时，一定要着穿防护衣鞋。1.5、吊装的过程中，防止吊车钢丝绳脱落，空中时人员要远离吊装模板。六、环保及文明施工保证措施（一）环境保护措施1、施工中设置的临时排水系统，最大限度地减少水土流失及水文状态的改 变。2、施工废水、生活污水不直
9、接排入农田、耕地、灌溉渠、饮用水源地。3、施工区域，砂石料场，在施工期间和完工以后妥善处理。4、冲洗集料或含有沉积物的操作用水，采取过滤、沉淀池处理或其它措施， 保证做到达标排放。5、施工期间，施工物料如水泥、油料、化学品等堆放管理严格，防止在雨 季或暴雨将物料随雨水径流排入地表及附近水域造成污染。6、为减少施工作业产生的灰尘，随时进行洒水或其他抑尘措施7、泥浆池泥浆定期外运，集中地点处理，严禁施工现场泥浆无控制肆意横 流，污染农田。8、对施工界限内及附近的管路等不得随意挖断、破坏。9、除非施工确有必要，尽量不破坏场内外的植被树木等。10、对汽油等易挥发品的存放要密闭，并尽量缩短开启时间。11
10、适当控制机械布置密度，条件允许时拉开一定距离，避免机械过于集中 形成噪音叠加。（二）文明施工措施1、积极开展文明施工窗口达标活动，工地现场开展以创建文明工地为主的 劳动竟赛。施工现场布置合理有序，周围道路和场地平整无积水。严格执行安 全生产文明施工规定，开展以创建文明工地为内容的思想政治工作，积级开展“安全文明工地”达标活动。施工场地标牌醒目，办公室内干净、整洁，各种规 章制度健全。2、加强施工人员文明施工意识，组织学习文明施工条例及有关常识，进行 上岗教育，讲职业道德、扬行业新风。对进场施工的队伍签订文明施工、保护地 下管线协议书，建立健全岗位责任制，把文明施工责任落到实处，提高全体施工
11、人员文明施工自觉性与责任性。3、施工现场做到挂牌施工和管理人员佩卡上岗，工地现场机具、料具和施 工材料堆放整齐，工地生活设施清洁文明；场地布置合理，整洁有序，材料堆码 整齐，无脏乱差现象。合理调配材料，做到工完料净，场地整洁。4、严格按规范施工，对施工便道要经常洒水，防止尘土飞扬并做好施工用 水的处理工作。5、建立奖惩制度，对保持好的单位奖励，对不好的单位进行处罚。6、挂牌施工，标明工程项目名称、范围、开竣工期限、工地负责人，设立 监督电话、接受社会监督。7、采用有效措施处理生产、生活废水不得超标排放，并确保施工现场无积 水现象。在多雨季节应配备应急的抽水设备与突击人员。8、现场布局合理，材料、物品、机具、土方堆放符合要求。9、施工内业资料齐全、整洁、数据可靠，办公室内按要求布置各类图表， 及时反映现场状况及工程进度状况。10、加强对施工人员的全面管理，所有施工人员要办理暂住证。确保在施工 地区内，施工人员无违法违纪现象发生。11、尊重所在地区各行政管理部门的意见和建议，积极主动地争取各行政管 理部门支持，自觉遵守各项合法的行政管理制度和规定，搞好文明共建工作。
