    智能照明施工方案.docx

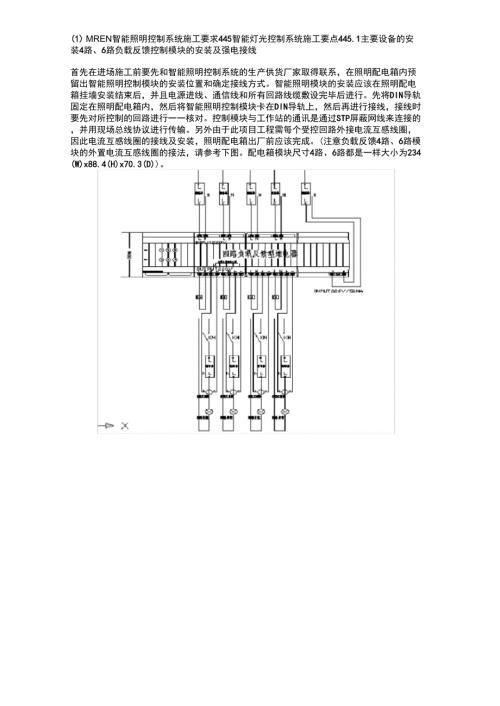

    1、1) MREN智能照明控制系统施工要求445智能灯光控制系统施工要点445.1主要设备的安装4路、6路负载反馈控制模块的安装及强电接线首先在进场施工前要先和智能照明控制系统的生产供货厂家取得联系,在照明配电箱内预留出智能照明控制模块的安装位置和确定接线方式。智能照明模块的安装应该在照明配电箱挂墙安装结束后,并且电源进线、通信线和所有回路线缆敷设完毕后进行。先将DIN导轨固定在照明配电箱内,然后将智能照明控制模块卡在DIN导轨上,然后再进行接线,接线时要先对所控制的回路进行一一核对。控制模块与工作站的通讯是通过STP屏蔽网线来连接的,并用现场总线协议进行传输。另外由于此项目工程需每个受控回路外

    2、接电流互感线圈,因此电流互感线圈的接线及安装,照明配电箱出厂前应该完成。(注意负载反馈4路、6路模块的外置电流互感线圈的接法,请参考下图。配电箱模块尺寸4路、6路都是一样大小为234(W)x88.4(H)x70.3(D)。MREN智能照明控制系统施工要求(2)网桥、4口耦合器、时钟控制器的安装根据图纸确定网桥、4口耦合器、时钟控制器的安装位置,即所安装的配电箱,首先要和智能照明控制系统的生产供货厂家取得联系,在照明配电箱内部预留出网桥、4口耦合器、时钟控制器的安装位置及安装相应的DIN导轨,模块的安装应该在照明配电箱挂墙安装结束后,然后再将网桥、4口耦合器、时钟控制器卡在照明配电箱内部DIN导

    3、轨上即可,各种设备的通信总线接线方式严格按照手拉手的方式进行接线,确保总线接线的方便及通信的质量。(3)设备通信线的接线MREN系统设备通信线的连线均使用STP屏蔽网线,在总线耦合器的4个子网内部或是网桥的两端,每个设备均要按照手拉手的方式进行接线,具本可参考下图:HP1JT22HV(5)AJTKSV台计算机和RJ45接口网线(使用初弋;|ffiuflijaauLJi:1IQ.TPuniiWCp/IP协议、智能照明控制系统软件等组成。工作站的设备安装要在装修工作结束后进行。还有就是要在工作站到智能照明控制系统的总线耦合器或是集线器等网络设备布一根咧;那、,亠、亠I一、5论打,另外就曲工作站机S

    4、TP屏蔽网线锁。以上工作线接口做好,UTEEIVasnnri先就是在电脑上安装控制11IIIII11IIIII房的|鼻窗要安装到位并上把相应的网1X1111互联,在电脑上W试设备的-El*445.2系统调试(1)系统调试要具备以下几个条件:MREN智能照明控制系统施工要求工作站的专用电源到位并具备供电条件;配电系统施工调试已经结束,并具备供电条件;所有照明灯具安装工作已经结束;所有供电线路的检查、校对以及绝缘测试符合规范和设计要求。(2)系统调试的步骤是:单回路点亮检查运行后的线路、灯具运行情况及有无发热现象等一灯具的位置及光照角度的调整一多回路的点亮检查整体线路、控制箱的运行情况一智能灯光控制的调试(根据运行部门的要求和工作模式进行编程调试)一试运行。445.3抗干扰措施对一个智能控制系统来说,系统的抗干扰措施十分重要,针对本系统的特点,采用下列抗干扰措施:在管线敷设时,做到总线通信电缆和强电电源电缆分开敷设,距离不小于40厘米。系统中通讯电缆使用专用STP屏蔽电缆,敷设时严禁线路当中有接头。控制箱和系统控制室所有的设备外壳机箱均应接地。另外智能照明控制系统现场控制总线的两端需接阻抗匹配电阻,且终端电阻阻值为120欧姆,直接跨接在通信线正负极的两端。4.4.5.4设备间电源要求设备室及管理间应有可靠的交流50HZ电压220/380伏供电系统;计算机应提供UPS电源。
