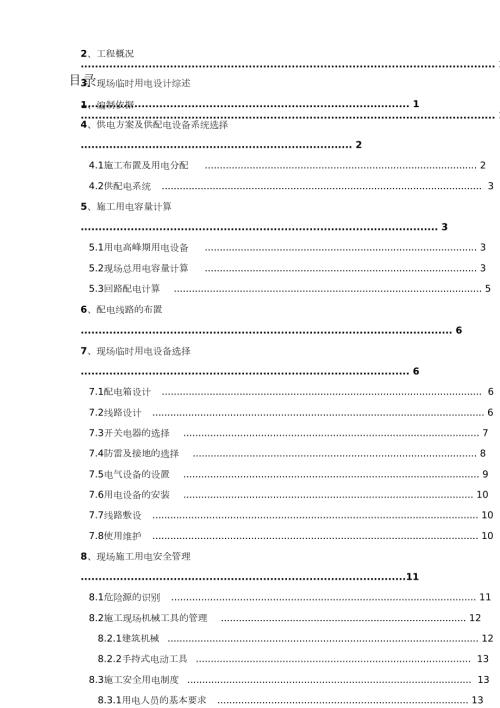

1、目录1、编制依据 . 12、工程概况 . 13、现场临时用电设计综述 . 14、供电方案及供配电设备系统选择 . 24.1施工布置及用电分配 . 24.2供配电系统 . 35、施工用电容量计算 . 35.1用电高峰期用电设备 . 35.2现场总用电容量计算 . 35.3回路配电计算 . 56、配电线路的布置 . 67、现场临时用电设备选择 . 67.1配电箱设计 . 67.2线路设计 . 67.3开关电器的选择 . 77.4防雷及接地的选择 . 87.5电气设备的设置 . 97.6用电设备的安装 . 107.7线路敷设 . 107.8使用维护 . 108、现场施工用电安全管理 .118.1危险
2、源的识别 . 118.2施工现场机械工具的管理 . 128.2.1建筑机械 . 128.2.2手持式电动工具 . 138.3施工安全用电制度 . 138.3.1用电人员的基本要求 . 13 8.3.2用电人员的职责 . 148.4安全用电组织措施 . 158.5电气防火措施 . 168.6停电及停电检修安全规程 . 179、临时用电应急救援预案 . 179.1临时用电应急预案的原则 . 189.2临时用电组织机构 . 189.3组织机构人员 . 189.4临时用电组织机构图 . 199.5应急预案工作流程图 . 199.6事故报告 . 209.7临时施工用电应急措施 . 209.8后期处置 .
3、 229.9宣传教育 . 229.10演练 . 22附图：施工临时用电平面布置图 . 22 施工临时用电施工专项方案1、编制依据1、建筑施工安全检查标准（JGJ59-2011）2、施工现场临时用电安全技术规范（JGJ46-2005）3、宁夏工程标准化图集4、建筑施工手册（第五版）5、项目施工图纸和施工现场平面图2、工程概况宁夏医科大学医教协同实践教学基宁夏城乡建设投资有限公工程名称建设用途建设地点结构类型基础类型建设单位设计单位监理单位施工单位建筑高度地项目解剖实验楼司银川市规划建筑设计有限公司教学实验宁夏医科大学雁湖区校内北侧框架结构宁夏慧源监理有限公司宁夏建工集团有限公司20.5m梁筏基础
4、使用年限50年总建筑面积5572.72m2地下建筑面积地上建筑面积地下1089.904482.821层层数（层）地上4层5.6m4.8m地下一层首层层高二层层高三层层高建筑层4.8m4.8m高（ m）4.7m1112.95顶层层高 0.000绝对标高抗震设防烈度8度耐火等级地下一级地上二级3、现场临时用电设计综述 1、现场临时用电按工业与民用供电系统设计规范和施工现场临时用电技术规程设计并组织施工，根据施工组织设计要求和施工机械使用情况、现场文明施工要求，对办公生活区，施工现场等处的电源进行分开管理，各配电箱统一编号，并设有专人负责管理。2、施工现场曹勇三级配电系统，用电电源由甲方提供，从就近
5、配电室低压侧开关引来。经专业人员核算用电负荷满足现场要求，施工现场下设一个一级配电柜，四个二级配箱，N个开关箱电供施工现场及生活区使用，线路走向详见（施工总平面布置图）。由一级配电箱到现场分电箱全部采用三相五线制供电系统，根据规定保护接地和保护零线必须严格分开，从一级配电箱到分配电箱电缆应埋地敷设，其表面距地面深度不小于 70cm，在电缆上下铺以软土。不能埋地敷设的，采用制作保护壳或穿套管加以保护。3、施工现场供配电设计采用 TN-S系统，按三级配电两级保护设计施工， PE线与N线严格分开使用，接地电阻不大于 4，施工现场所有防雷装置冲击接地电阻不大于10，总配电箱漏电保护器的额定漏电动作电流
6、应大于30mA，额定漏电动作时间应大30mA s，开关箱于 0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不大于内漏电保护器额定漏电动作电流不大于 30mA，额定漏电动作时间大于 0.1S。所有临时用电线路全部采用五芯电力电缆。使用完好的临时用电设备、线路及开关，并派专职持证电工负责临时用电管理及使用，确保用电安全高效。4、生活办公区各种照明配电线距地标高不应小于36伏安全电压。2.4米，低于 2.4米的灯具用4、供电方案及供配电设备系统选择4.1施工布置及用电分配配电分级示意图如下：一级配电二级配电三级配电用电设备 4.2供配电系统供电系统严格执行 TN-S接零保护系统 .5、施工用
7、电容量计算5.1用电高峰期用电设备施工现场用电设备参数表数量额定功率（KW）序号机械或设备名称塔式起重机规格型号(数量 *功率）123QTZ4053G3-400FGQ40-11*21.51*1.12*421.51.18砂轮切割机钢筋切断机钢筋弯曲机钢筋套丝机45GW40-AGHG-402*42*488678钢筋调直机GHG-36ZN501*15.52*315.56插入式振捣器木工圆盘锯MJ105-11*33生活区及现场白炽灯空调等9208*42032照明10111213潜水泵4吋BXI315A1*231*241*5.523交流电焊机电渣压力焊机其他设备HYS-630245.5冲洗泵175.6
8、KW合计5.2现场总用电容量计算电流按下式计算：1000PIl1.73 U cosl lIl线路工作电流（ A）；U线路工作电压值；cos用电设备功率因素，一般建筑工地取 0.75。5.2.1施工设备用电容量计算：1 、塔吊、电焊机、电渣压力焊机、插入式振捣器：P11.1KP1.10.7（21.5+23+24+6）57.4KW42、弯曲机、切断机、钢筋调直机、套丝机、弯箍机、圆盘锯、砂轮切割机.其他设备：P2 51.1KP1.10.7（8+8+8+15.5+3+1.1+5.5）37.8KW3、生活、办公、照明：3PP（20）20KW5.现场降水泵（ 8*4KW）P1.1KP=1.10.7322
9、4.64KW4555.2.2计算设备总容量：总PP57.4+37.8+20+24.6139.8KW电流按下式计算：1000PIl1.73 Ul cosIl线路工作电流（ A）；U线路工作电压值；lcos用电设备功率因素，一般建筑工地取 0.75。1000139.8Il 283.54A1.733800.752根据载流量查表，从配电室至一级配电柜电缆可选择截面为VLV-4120mm +1250mm铝芯电缆 5.3回路配电计算5.3.1 1#回路（塔吊、电焊机、打夯机、手提电锯、电渣压力焊机、插入式振捣器后期上楼移动箱）电流计算及电缆截面选择：负荷额定功率：设备：共计 P1=87.1kW；10008
10、7.1Il 176.65A1.733800.7522考虑后期上楼移动箱 1#回路选择截面为 VLV-370 mm +235 mm铝芯电缆。5.3.2 2#回路（弯曲机、切断机、钢筋调直机、套丝机、弯箍机、圆盘锯、砂轮切割机 .其他设备）电流计算及电缆截面选择：设备：共计 P =37.8=kW；2100037.8Il 76.66A1.733800.75222#回路选择截面为 VLV-370 mm +235 mm铝芯电缆5.3.3 3#回路（降水泵）电流计算及电缆截面选：负荷额定功率：设备：共计 P3=24.64kW100024.64Il 49.97A1.733800.7522考虑到直接启动设备，
11、 3#回路选择截面为 VLV-370 mm +235 mm铝芯电缆。5.3.4 4#回路电流计算及电缆截面选：负荷额定功率：照明、空调、办公设备：共计 P4=20 kW100020 Il 90A22022考虑到取暖设备 4#回路选择截面为 VLV-370 mm +235 mm铝芯电缆。6、配电线路的布置详见施工现场临时用电平面布置图（附页）7、现场临时用电设备选择7.1配电箱设计我项目部所使用配电箱由正规厂家制作，一级箱设有总隔离开关，有总断路器，下设分隔离、分漏电开关（具备短路、过压、漏电）。各设工作零线和保护零线端，完全符合要求。固定配电箱都有独立的重复接地线与箱内保护零相接。重复接地电阻
12、值不大于 4，挂式配电箱不低于 1.4m固定牢固。要求所有配电箱 2米内不得堆放各种物件，电源线和引出线都注明每条线路的名称和走向。7.2线路设计22主线采用 VLV-4120mm +150mm的电缆由配电室低压侧开关引至一级配电箱，分箱围绕整个现场及钢筋加工厂，施工现场各配电箱负荷分配均衡。临时用电设备根据现场一级箱负荷使用情况调整，保证一级箱用电负荷不超过供电电缆的长期载流量，以确保用电安全。各配电线路引出后直埋地下，根据负荷计算选择相应的电缆在主要的地段上均应设明显的电缆走向标志。钢筋区、木工区及其他用电设备相对集中的区域，设备电源电缆均套管保护。221#回路选择截面为 VLV-370
13、mm +235 mm铝芯电缆。222#回路选择截面为 VLV-370 mm +235 mm铝芯电缆223#回路选择截面为 VLV-370 mm +235 mm铝芯电缆。224#回路选择截面为 VLV-370 mm +235 mm铝芯电缆。 7.3开关电器的选择1、总配电一级柜开关电器的选择：总熔断器式隔离开关为： HR6-400A/3P（300A）可见分断点总断路器为： DZ20Y-400A/3极（300A）分熔断器式隔离开关为： HR6-250A/3P分路漏电保护器： DZ20L-250A/43002、二级配电箱箱开关电器的选择：（250A）（250A）总熔断器式隔离开关为： HR6-250
14、A/3P（250A）可见分断点总断路器为： DZ20Y-250/3300 （250A）可见分断点分断路器为： DZ15-160/33002（160A）可见分断点分断路器为： DZ15-100/330010（100A）3、开关箱三级开关电器的选择：综合开关箱：可见分断点分断路器为： DZ15-100/3300 （100A）漏电保护器： DZ15LE-100/390（63A）电焊机开关箱：可见分断点分断路器为： DZ15-100/3300（100A）漏电保护器： DZ15LE-100/390振动器开关箱：（100A）可见分断点隔离开关为： DZ15-40/3300漏电保护器为： DZ15LE-40
15、/390照明开关箱：（40A）（20A）可见分断点分断路器为： DZ15-100/3300（100A）漏电保护器： DZ15LE-40/290（36个）（40A）吊车开关箱：可见分断点分断路器为： DZ20Y-200/3300（160A）漏电保护器： DZ20L-160/4300（125A/160A）调直机开关箱： 可见分断点分断路器为： DZ20Y-100/3300漏电保护器： DZ15LE-100/490（100A）（63A）7.4防雷及接地的选择1、接地系统TN-S系统设计要求设置保护接零系统，电气设备的金属外壳必须与专用保护零线连接；保护零线 PE必须采用绿 /黄双色线，在任何情况下不
16、准使用绿 /黄色线作负荷线；保护零线不得装设开关或熔断器；重复接地线应与保护零线连接。2、保护系统在总配电箱和开关箱中设置两级漏电保护器。总配电箱中漏电保护器安装在分隔离开关的负荷侧；开关箱中的漏电保护器安装在电源隔离开关的负荷侧，开关箱漏电保护器的额定漏电动作电流为 30mA，额定漏电动作时间 0.1S;总配电箱漏电保护器的额定漏电动作电流应大于 30mA，额定漏电动作时间应大于 0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不大于 30mA s。本供电系统设重复接地和防雷接地；1在施工现场，一级配电柜三级配电箱设置 PE重复接地。2一二级向配电箱、开关箱金属箱体必须作保护接零。3重
17、复接地不少于三处，重复接地点选在总配电箱处、电路中段、电路末端，接地电阻不大于 10。4施工现场脚手架、塔吊需做防雷系接地。5采用具有专用保护零线的 TN-S系统.即在 TN-S系统中 ,保护零线应专用 ,不得作工作零线使用，所有的电器设备的金属外壳和保护零线均应与专用保护零线相连接，专用保护零线颜色为黄 /绿双色线。6建筑施工现场宜采用镀锌角钢或镀锌钢管制作，不得采用螺纹钢、不应采用已经严重锈蚀、弯曲的材料，角钢的规格应大于等于50mm50mm5mm，钢管直径在48mm以上，其壁厚不小于 3.5mm，长度要求不小于 2.5m，其下端加工成尖形，用角钢制作时，其尖端应在角钢的角脊上，且两个斜边
18、要对称，用钢管制作要单边斜削。（见图 1）安装垂直接地体须埋于地下。 60050 48700 800250025002002500120120角钢钢管接地体的埋设图 1垂直接地体7保护零线与保护接地应采用焊接、压接、螺栓连接或其它可靠方法连接，严禁缠绕或钩挂。7.5电气设备的设置1、变压器外以有成品防护。一、二级配电箱搭设双层防护棚。各防护棚均安装锁具，由专人负责管理。并悬挂警示标志。2、本工程供电方式采用 TN-S系统，即三相五线制接零保护系统，实行三级配电两级保护。施工现场总配电箱做重复接地后引出一根专用保护零线。漏电保护器。电气设备的金属外壳必须与专用保护零线连接。PE线也不得进入3、设
19、置漏电保护器1）施工现场的总配电箱和开关箱设置两级漏电保护器，且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。每月测试一次并做好记录。2）开关箱内的漏电保护器 ,额定漏电动作电流不应大于 30MA,额定漏电动作时间应小于 0.1S；手持工具、水泵及食堂潮湿地方流动箱内的漏电保护器，其额定漏电动作电流不应大于 15MA，额定漏电动作时间应小于 0.1S。4、配电箱及开关箱的设置1）配电系统实行分级配电，分为总配电箱、分配电箱和开关箱及专用电箱。2）动力配电箱与照明配电箱分别设置。3）分配电箱和开关箱的距离原则上不得超过 30米。开关箱和其控制的固定式
20、用 电设备的水平距离不宜超过 3米，与手持电动工具的距离不宜超过 5米。4）配电箱、开关箱装设应牢固、端正。固定式配电箱、开关箱的中心点距地面的垂直距离为 1.4米-1.6米；移动式分配电箱的中心点距地面的垂直距离为携带式开关箱应有 100mm-200mm的箱腿，开关箱必须立放，禁止倒放。5）配电箱、开关箱应装设在干燥通风及无腐蚀、防雨雪的场所，配电箱下方地面应平整、坚实、无积水，周围不得有灌木、杂草，不得堆放任何妨碍操作维修的物品。5、合理配置、整定、更换各种电器保护装置，以便对电路和用电设备的过截、短路故障进行可靠的保护。0.8米-1.6米。6、各配电箱处必须放置灭火器，电器灭火器选用AB
21、C干粉灭火器严禁用水剂灭火器。7、电器设备和配电箱周围 5m以内不得堆放易燃、易爆强腐蚀性。7.6用电设备的安装配电箱内的电气设备应与金属架连接牢固可靠，保护零线和工作零线分别设置，盘内布线要整齐绑扎，总线挂锡后互接。配电箱所有开关电器必须是合格产品。不论是选用新电器还是延用旧电器，必须完整无损、动作可靠、绝缘良好，严禁使用破损电器。电缆由箱体下侧进出，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。配电箱并设置围栏和防护棚，地面做硬化处理。7.7线路敷设电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和
22、介质腐蚀。埋地电缆路径应设方位标志。电缆线路埋地敷设，坑深 800MM，并应在电缆上下各均匀铺设不小于 50MM厚的细砂，然后覆盖砖等硬质保护层。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并应靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设应沿墙或门口刚性固定，最大弧垂距地不得小于2.0M。室内非埋地明敷主干线距离地面高度不得小于 2.5M。7.8使用维护1.配电箱、开关箱应有名称、用途、分路标记及系统接线图。 2.配电箱、开关箱箱门应配锁，并应由专业负责。3.配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使
23、用电工绝缘工具，并应做检查、维修工作记录。4.对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。5.配电箱、开关箱必须按照下列顺序操作：送电操作顺序为：总配电箱分配电箱开关箱；停电操作顺序为：开关箱分配电箱总配电箱。紧急情况可除外。但出现电气故障的6.施工现场停止作业 1小时以上时，应将动力开关箱断电上锁。7.配电箱、开关箱内不得放置任何杂物，并应保持清洁。8.配电箱、开关箱内不得随意挂接其他用电设备。9.配电箱、开关箱内的电器配置和接线严禁随意改动。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时
24、严禁继续使用。10.配电箱、开关箱得进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。11.施工和维护由专职电气工人完成，每星期检查电器具和用电设备，每月检查接地保护系统，并测量电阻（要求 R 10）。不用的设备及时拉闸，解除电源电缆接线。8、现场施工用电安全管理8.1危险源的识别1、开关箱无漏电保护器或漏电保护器失灵。2。3、闸具、熔断器参数与设备容量不。4。5。6。7、电箱无门、无锁、无防雨措施。 8、电箱内有杂物。9。10、电缆过路无保护措施。11、电缆埋地不符合要求。12、电缆绝缘破坏或不绝缘。13。14、在潮湿场所不使用安全电压。15、灯具外壳未作接零保护。16
25、电工操作。8.2施工现场机械工具的管理8.2.1建筑机械（1）夯土机机械的使用1）夯土机机械的金属外壳与 PE线的连接点不得少于两处，其漏电保护必须适应潮湿场所的要求。2)夯土机械的负荷线应采用耐气候型橡皮护套铜芯软电缆。3）夯土机械的操作扶手必须绝缘，使用者必须按规定穿戴绝缘用品。4）夯土机械使用时应有人调整电缆，且电缆长度不应大于50m；使用过程严禁电缆缠绕、扭结和被机体跨越。5）多台夯土机械并列工作时，其平行间距不得小于（2）木工机械的使用5m，前后间距不得小于 10m。1）木工机械的金属基座必须与 PE线做可靠的电气连接。2）木工机械的漏电保护可按一般场所要求对待。3）木工机械的负荷线
26、必须采用耐气候型橡皮护套铜芯软电缆，不得有任何破损和接头。（3）焊接机械的使用1）焊接机械的金属外壳必须与 PE线做可靠的电气连接。2）电焊机械应放置在防雨、干燥和通风良好的地方。3）交流弧焊机变压器的一次侧电源线长度不应大于5m，其电源进线处必须设置 防护罩，进线端不得裸露。4）交流电焊机除应设置一次侧漏电保护以外，还应配装防二次触电保护器。5）电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于其护套不得破裂，其接头必须绝缘、防水包扎防护好，不应有裸露带电部分。6）电焊机械的二次线的地线不得用金属构件或结构钢筋代替。7）使用电焊机械焊接时必须穿戴防护用品，严禁露天冒雨从事电焊作业
27、30M，8.2.2手持式电动工具（1）手持式电动工具的正确选购必须选购经认证合格并带有认证标志，同时应有生产厂家的产品说明书和合格证。由于建筑施工现场绝大部分场所均处于危险场所或高度危险场所，应优先选用符合使用要求的类或类手持电动工具，禁止使用类手持电动工具。（2）手持电动工具的正确使用手持电动工具的操作者，在使用前必须经检查和试运转，工具外观完好无损，运转正常后方能投入使用。操作者应了解所使用手持电动工具的性能，并能正确、合理使用。手持电动工具的橡磁软电缆不得承受任何外力。按建筑施工安全检查标准JCJ59-2011要求，手持电动工具的出厂所带插头和电缆不得随意更换或加长，且电缆中间不得有接
28、头。在露天操作时，如遇下雨应停止工作，否则必须采取有效的防水措施。8.3施工安全用电制度为了确保施工现场临时用电安全，防止电气事故的发生，首先必须加强临时用电的管理工作，对施工现场的用电人员提出明确的要求和职责，健全各种用电管理制度以及建立临时用电技术档案。8.3.1用电人员的基本要求电气专业技术人员的基本要求：电气专业技术人员必须接受过系统的电气专业培训，掌握安全用电的基本知识和各种机械设备、电气设备的性能，熟知施工现场临时用电安全技术规范及其他用电规范；熟知电气事故的种类、危害；掌握调度管理要求和用电管理规定。电工的基本要求：电工必须具有一定的电工安全技术、电工基础知识和专业技术 知识，并
29、有一定的实践经验：维修、安装或拆除临时用电工程必须由电工完成，该电工必须有特种作业操作证；电工等级应同临时用电工程技术难易程度和复杂性相适应，掌握安全电压的选择。1.为防止停、送电时电源手动开关带负荷操作，以及便于对用电设备在停、送电时进行监护，配电箱、开关箱之间应当遵循一个合理的操作顺序。即停电时其操作顺序应当是开关箱 -分配电箱 -总配电箱。送电时总配电箱分配电箱开关箱。2.维修电工应严格按照电器操作规程进行维修、检验，并做好维修记录，按时检测接地电阻及机械设备、线路的绝缘电阻。配电箱、开关箱应上锁，钥匙应由专人保管。现场电工必须熟悉现场的用电施工组织设计，正确安装、维护现场的电气设备。3.现场电工必须严格遵守操作规程、安装规程、安全规程，维修电气设备时必须断开电源，验明单相无电，并在开关的手柄上挂上“严禁合闸、有人工作”的标示牌方能进行工作，未经验电，则应按带电作业的规定进行工作。4.现场电工不得随意调整自动开关脱扣器的整定电流或开关、熔断器内的熔体规格，对总配电柜、干线、重要分干线及大型施工机械的配电装置作上述调整时，
