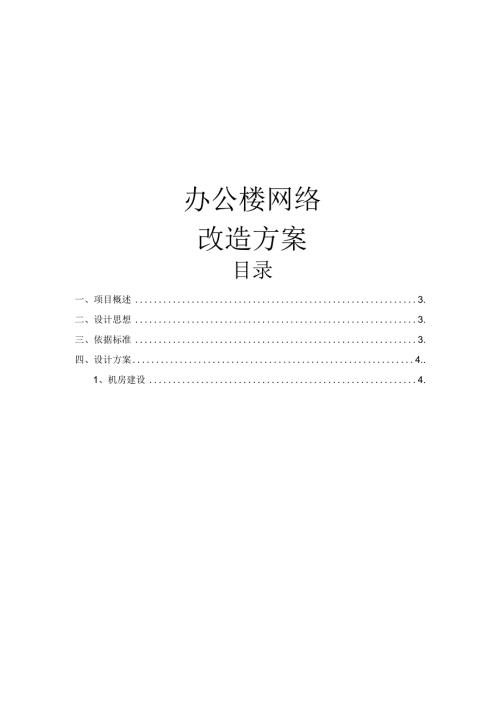

1、办公楼网络改造方案目录一、项目概述3.二、设计思想3.三、依据标准3.四、设计方案4.1、机房建设4.2、综合布线4.3、消防系统8.4、门禁系统1.05、机房温湿系统1.26、报警系统1.57、机房防雷接地系统16五、售后服务181、售后服务晌应及维修 错误！未定义书签。2、维护服务的范围： 错误！未定义书签。六、附件1.8一、项目概述本项目为办公楼网络改造项目，包括机房建设和综合布线两部 分，其中机房建设包括网络结构改造、消防系统、门禁系统、机房温 湿系统、报警系统，综合布线包括整个办公楼网络的重新改造。二、设计思想先进性和扩展性科学性和规范性安全性和可靠性三、依据标准GB /T2887-
2、2000计算站场地技术要求GB 9361-88计算站场地安全要求GB 50174-93电子计算机机房设计规范ST/T30003-93电子计算机机房工程施工及验收规范GB 50054-95低压配电设计规范JGJ 73-91建筑装饰工程施工及验收规范GB 50265-97气体灭火系统施工及验收规范GBJ116-98火灾自动报警系统设计规范 处理涉密信息的电磁屏蔽室的技术要求和测试方法 BMB31999C级四、设计方案1、机房建设新机房为旧机房升级改造，由于机房设备增加，需求扩大，所以 在办公楼五楼使用无框玻璃隔断隔离出一个宽 3米长16米的新机房， 隔断应采用梢钢，全钢框架结构，墙面玻璃厚度不小于
3、10MM门玻璃厚度不小于12MM原机房不再使用。新机房推荐用户使用全钢仿陶 瓷防静电地板，金属天花板吊顶。另外加设门禁系统控制涉密机房的 安全等级。机房门窗应严格控制防火等级，窗户应使用双层真空或者整体玻 璃，以达到防尘密封性，窗帘需使用防静电窗帘，同时阻挡阳光，起 到保温节能作用。机房所有涉密系统供电全部应为红黑电源滤波隔离装置， 所有涉 密系统机柜选择C级屏蔽机柜，最小为20以综合客户具体情况，我公司为客户提供如下方案，改善新机房各 方面功能及环境。2、综合布线目前的网络无法满足内外网完全隔离和办公电脑的增加。 针对这 一问题，在本次改造中，每次办公室增加到四个网络点位和两个电话 点位，包
4、括两个内网与两个外网。内外网由不同的交换机接入中心网 络，实现内外网的完全隔离。为保障每层楼每个办公室的带宽，办公室与楼层交换机采用超五一层五层机房办公室布线图接机房主交换各办公室点位位置及布线方式室内线（网线）室外线（光纤）16mM1mm2m2mm 1m I I I I2mTVJT2m新机房布局精密 空调防火 设备3、消防系统本方案设计的消防系统是采用七氟丙烷 （FM200）气体灭火系统， 本消防系统的设备可以分成两大部分， 即药剂储存和喷放设备、报警 和控制设备。药剂储存和喷放设备主要包括有七氟丙烷（FM200）气 体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高 压软管、气动
5、软管、喷嘴等。报警和控制设备主要包括以下内容：气 体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、 气体释放指示灯、压力开关等。消防系统的控制方式：气体灭火系统的控制，应同时具有自动控制、电气手动控制和应 急机械手动操作三种控制方式。七氟丙烷（FM200）气体灭火系统三 种控制方式的动作程序如下：（1）自动控制：保护区域内设置有感烟探测器，并被分成两个独 立的报警组合。发生火灾时，其中任一组探测器报警后，气体控制盘 接收该火警信号，将显示出该组报警信号，同时控制盘会输出如下联 动控制信号：鸣响保护区范围内的警铃通知人员撤离； 输出如下联动 控制信号：停止保护范围内的通风设备以封闭房
6、间； 关闭保护范围内 通风口处的防火阀以封闭房间。输出干节点报警信号至消防报警系统 总控制盘；此时消防值班人员应立即去现场处理与确认火警。而当另一组探测器也报警，气体控制盘上再次出现声光报警信号， 并显示出 该组报警信号，同时控制盘再次输出如下联动控制信号： 保护区范围 内的警铃停止鸣响；鸣响保护区域外的蜂鸣器并点亮闪灯， 警告所有 人员不能进入保护区域，直至确认火灾已经扑灭。经过 30内的秒延 时后，通过控制盘启动七氟丙烷（FM200）气体钢瓶组上释放阀的电 磁启动器（电磁阀）和对应保护区域的区域选择阀，使七氟丙烷（FM200）气体沿管道和喷头输送到对应的指定的保护区域灭火；一 旦七氟丙烷（
7、FM200）气体释放后，设在管道上的压力开关会将药剂 已经释放的干节点信号送回气体控制盘及消防报警系统的总控制盘。 并点亮保护区的气体释放灯，警告所有人员不能进入保护区域， 直至 确认火灾已经扑灭。当七氟丙烷（FM200）气体灭火系统的控制盘启 动所有的警铃、蜂鸣器及闪灯后，在系统处于延时阶段时，如发现是 系统误动作，或确有火灾发生但仅使用手提式灭火器和其它移动式灭 火设备即可扑灭火灾，可将设在气体控制盘上的手 /自动转换开关转 到手动状态（直至按一下气体控制盘的复位开关），可以使系统暂时 停止释放药剂。如需继续开启七氟丙烷（FM200）气体灭火系统，则 只需将设在气体控制柜上的手/自动转换开
8、关转到自动状态即可。在 保护区域的每一个出入口外侧的门上方，都会设置一个气体释放指示 灯、蜂鸣器及闪灯，而警铃则设在每个出入口的内侧。同样，在保护 区域的每一个出入口的外侧，都会设置一个紧急启停按钮，但系统的 手/自动转换开关则只设置在气体控制柜上。（2）电气手动控制：即通过电气方式的手动控制。紧急启动按钮按下后，系统将不经过延时而被直接启动以释放七氟丙烷 （FM200） 气体。（3）应急机械操作：应急操作实际上是全机械方式的操作，不需任何电源，只有当自动控制和电气手动控制均失灵时， 才需要采用 应急操作。此时可通过操作设在七氟丙烷（FM200）气体钢瓶上的机 械式手动启动器，区域选择阀上的机
9、械式手动启动器， 来开启整个气 体灭火系统，同时输出干节点信号至气体控制盘，并引起如下的联动： 控制盘上出现声、光报警信号，并显示出压力开关是否已动作；鸣响 保护区域内外的蜂鸣器并点亮闪灯；输出干节点气体喷放信号至消防 报警系统总控制盘；4、门禁系统门禁系统主要对由门禁控制的各门（人员出入）进行安全读卡控 制，出入人员、读卡时间、持卡人员等，通过控制器将读卡信息传送 到监控中心，实现信息集中管理。门禁控制单元（如：房门）由门禁控制器、智能卡读卡器、电控 锁、开门按钮、门磁等系统部件组成。人员通过受控制的门或信道时， 必须在门禁读卡器前出示代表经信委身份的授权卡，才能通行。数据采集器打印机计算机
10、系统拓扑图门禁系统主要性能(1)、系统主框架积10余年的开发经验之总结，并经近4万个用 户的使用和考验，稳定可靠。(2)、主系统的模块化设计，便于根据项目需要量体裁衣，保证 系统资源的充分使用。同时，将来用户扩展系统功能和扩大系统管理 范围非常方便。(3)、门禁系统可根据客户的管理设置管理分区， 方便地实现各 分区的设防、撤防等安全管理功能。系统可根据楼宇结构绘制平面图， 用鼠标点击即可方便地实现开门、关门、设防、撤防等功能。系统日 常操作和管理简单方便。(4)、主系统网络设计了网络隔离功能，在网络电缆某处有断损 时，系统可继续工作，并发出报警信息，提示应进行检修。网络隔离 功能也同时增加了系
11、统线缆抗雷击和其它信号杂音干扰的能力。(5)、系统主框架设计了电压过低、保险丝烧断等自动报警功能。 用户可随时监视系统本身的安全性。(6)、系统主框架的各组件均设计和配置了后备电池，突然断电，系统可正常工作4小时以上，从电源设计上保证了系统运行的安全 性。(7)、门禁系统设计了 “首张卡”功能，可用该卡开启系统控制 的任何门。(8)、主系统RS485网络采用主动发送(中断)与轮询(Polling) 并用的通讯方式，避免了传统RS485网络只能采用轮询方式的低效率 之弊，大大提高了系统通讯速度和效率。(9)、门禁系统设计了功能强大的主控模块， 系统运行不需管理 主机连续开机，并可方便地实现反潜回
12、Anti-Passback等门禁控制 功能。(10)、系统所配置的感应式智能卡技术，在不需物理接触时即 可完成读卡，并可塑封使用，使用寿命可达10年以上。在卡面可印刷经信委的标识，有利于提升单位形象。5、机房温湿系统机房的温机房精密空调是针对现代电子设备机房设计的专用空调，它的工作精度和可靠性都要比普通空调高得多。计算机机房中摆放计算机设备及程控交换机产品等，由大量密集电子元件组成。要提 高这些设备使用的稳定及可靠性，需将环境的温度湿度严格控制在特 定范围。机房精密空调可将机房温度及相对湿度控制于正负1摄氏 度，从而大大提高了设备的寿命及可靠性。保持温度和湿度设计条件对于数据机房的平稳运行至
13、关重要。设计条件应在22C24c和35%50%勺相对湿度(R.H)与环境条件不 合适可能造成损坏一样，温度的快速波动也可能会对硬件运行产生负 面影响，这就是即便硬件末在处理数据也要使其保持运行状态的一个 原因。相反，舒适型空调系统的设计只是为了在夏天35 c (95 F)的气温和48%R.H的外界条件下，使室内的温度和湿度分别保持 27c(80 F) 和50%R.H的水平。相对而言，舒适空调没有专用的加湿及控制系统， 简单的控制器无法保持温度所需的设定点(23 士 2C),因此，可能会 出现高温、高湿而导致环境温湿度较大范围的波动。机房空调的特点(1)显热量大：机房内安装的主机及外设、服务器、
14、交换机、光端 机等计算机设备以及动力保障设备，如UPS电源，均会以传热、对流、 辐射的方式向机房内散发热量，这些热量仅造成机房内温度的升高， 属于显热。一个服务器机柜散热量在每小时几千瓦到十几千瓦，如果是安装刀片式服务器，散热量会高一些。大中型计算机房设备散热量 在400W/m2左右，装机密度较高的数据中心可能会到 600W/m2以 上。机房内显热比可高达 95%o(2)潜热量小：不改变机房内的温度，而只改变机房内空气含湿量， 这部分热量称为潜热。机房内没有散湿设备，潜热主要来自工作人员 及室外空气，而大中型计算机机房一般采用人机分离的管理模式，机房围护结构密封较好，新风一般也是经过温湿度预处
15、理后进入机房， 所以机房潜热量较小。(3)风量大、始差小：设备的热量是通过传导、辐射的方式传递到 机房内，设备密集的区域发热量集中，为使机房内各区域温湿度均匀， 而且控制在允许的基数及波动范围内，就需要有较大的风量将余热量 带走。另外，机房内潜热量较少，一般不需要除湿，空气经过空调机 蒸发器时不需要降至零点温度以下，所以送风温差及始差要求较小， 为将机房内余热带走，就需要较大送风量。(4)不间断运行、常年制冷：机房内设备散热属于稳态热源，全年 不间断运行，这就需要有一套不间断的空调保障系统， 在空调设备的 电源供给方面也有较高的要求，不仅需要有双路市电互投，而且对于 保障重要计算机设备的空调系
16、统还应有发电机组做后备电源。长期稳态热源造成即便在冬季机房内也需要制冷， 尤其是在南方地区，更为 突出。在北方地区，如果冬季仍需制冷，在选择空调机组时，需要考 虑机组的冷凝压力和其他相关问题，另外可增加室外冷空气进风比 例，以达到节能的目的。(5)送回风方式较多：空调房间的送风方式取决于房间内热量的发 源及分布特点，针对机房内设备密集式排列，线缆、桥架较多以及走 线方式等特点，空调的送风方式分为下送上回、上送上回、上送侧回、 侧送侧回。(6)静压箱送风：机房内空调送回风通常不采用管道，而是利用高 架地板下部或天花板上部的空间作为静压箱送回风， 静压箱内形成的 稳压层可使送风均匀，使空间内各点静
17、压相等。(7)洁净度要求高：电子计算机机房有严格的空气洁净度要求。空 气中的尘埃、腐蚀性气体等会严重损坏电子元器件的寿命，弓起接触 不良和短路等，因此要求机房专用空调能按相关标准对流通空气进行 除尘、过滤。另外，要向机房内补充新风，保持机房内的正压。根据 电子计算机机房设计规范规定，主机房内的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5m的尘粒数，应小于18000 粒。主机房与其他房间、走廊间压差不应小于 4.9Pq与室外静压差 不应小于9.8Pa6、报警系统该系统分为人员闯入报警与环境报警两项。(1)人员闯入报警需要在门口安装一套红外防盗报警系统， 方便无人职守时对机房 的人员
18、进出做出反映。根据实际现场环境和用户的安全防范要求，合理的选择和安装各 种红外探测器，才能较好的达到安全防范的目的。当选择和安装红外 探测器不合适时，有可能出现安全防范的漏洞，达不到安全防范的严 密性，给入侵者造成可乘之机，从而给安全防范工作带来不应有的损 失。红外探测器要求具有防拆动、防破坏功能。当红外探测器受到破 坏、人为将其传输线短路或断路，以及非法试图打开其防护罩时，均 应能产生报警信号输出；另外红外探测器还应具有一定的抗干扰措 施，以防止各种误报现象的发生，例如：防宠物和小动物骚扰、抗因 环境条件变化而产生的误报干扰等。红外探测器的灵敏度和可靠性是相互影响的合理选择红外探测器的探测灵
19、敏度和采用不同的抗外界干扰的措施， 可以提高红外探测 器性能。采用不同的抗干扰措施，决定了红外探测器在不同环境下的 使用性能。了解各种红外探测器的性能和特点，根据不同使用环境， 合理配置不同的红外探测器是防盗报警系统的关键环节。(2)环境报警根据客户需要可以安装：市电断电报警，温湿度监控报警，UPS断电报警等。7、机房防雷接地系统1.机房防雷电源防护机房采用三级防雷这是系统防雷中最容易被忽视的地方，现代的 电子设备都使用很多的集成电路和精密的元件， 这些器件的击穿电压 往往只是几十伏，最大允许工作电源也只是 mA级的，若不做第三 级的防雷，由经过一、二级防雷而进入机房设备的雷击残压仍将有 千伏
20、之上，这将对机房的后接设备造成很大冲击，并导致设备的损坏。作为第三级的防雷器，要求有 10KA以上的通流容量。具体措施：选用单相电源避雷器第三级为精细保护，雷电通量 20KA,限制电压小于W 1.3KV,响 应时间：25ns。安装位置：在机房的UPS电源进线端并联安装。信号部分防护在雷击发生时，产生巨大瞬变电磁场，在 1KM范围内的金属环 路，如网络、信号及通讯金属连线等都会感应到雷击， 将会影响网络、 信号及通讯系统的正常运行甚至彻底破坏系统。对于网络、信号及通 讯方面的防雷工作是较易被忽视的， 往往是当系统受到巨大破坏、资 料损失惨重时才想到应该做预先的防范。本方案中网络设备防护方 面，依
21、据GB 50174-93电子计算机机房设计规范、YD/T5098通信 局（站）雷电过电压保护工程设计规范中信号系统雷电及过电压防 护要求，考虑到机房设备的重要性，针对中心机房网络交换机及服务 器网卡以及其他网络设备的网卡等做重点防护。具体实施：1）在交换机的信号输出端口串联安装多端口电涌保护器型避雷 器，作为对后续设备的防雷保护。2）在服务器的信号线路输入端串联安装网络电涌保护器避雷器， 作为对服务器及后接设备的防雷保护。机房等电位防护IEC61312中指出：“等电位连接的目的在于减小需要防雷的空间 内各金属部件和各系统之间的电位差。 在一个防雷区内部的金属部件 和系统都应在防雷区交界处，采用
22、等电位连接线做等电位连接；国家标准GB50057-94局部修订条文中指出：“穿过各防雷区界面的金 属物和系统，以及在一个防雷区内部的金属物和系统均应在界面处做 等电位连接”。具体 实施：在机房的防静电地板下铺设汇流排组成机房的等电 位连接系统，以避免机房设备间的电位差而造成机房设备和人员的损 伤。2.机房接地接地是防雷的重要组成部分，是防雷装置的基础，是使雷电流更 好的泻入大地，根据实际情况，需重新做一个综合接地体。为保证计 算机系统的接地阻值，还应尽量减小上引线的电阻值。此次设计上引 线选用载面积为16平的铜芯地线电缆。接地体的具体位置和上引线 的具体路由，在施工时以尽可能的情况下，减少上引线的长度。通过 增大导线载面和减小导线长度的措施，来尽量减小接地引线的电阻 值。具体 实施：本设计方案中建议采用由防雷模块 LGD01M组成的接地 网，是机房内由于雷电感应而产生的浪涌电流能够迅速泄流入地。 系 统接地电阻不大于1Q。五、售后服务六、附件
