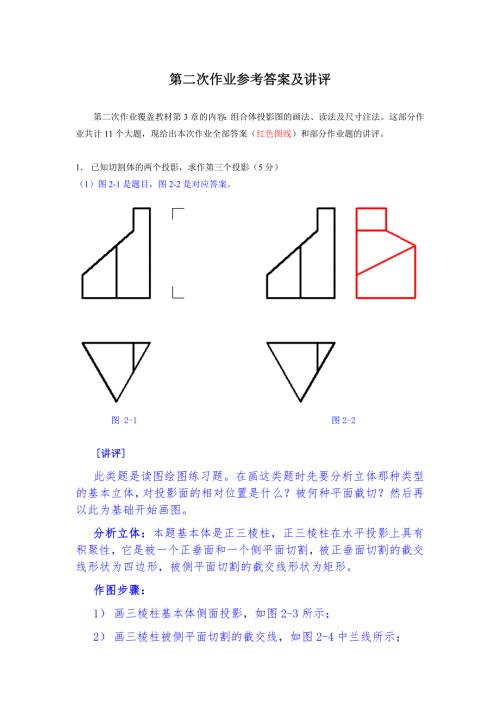

1、第二次作业参考答案及讲评 第二次作业覆盖教材第3章的内容：组合体投影图的画法、读法及尺寸注法。这部分作业共计11个大题，现给出本次作业全部答案（红色图线）和部分作业题的讲评。1 已知切割体的两个投影，求作第三个投影（5分）（1）图2-1是题目，图2-2是对应答案。 图 2-1 图2-2讲评此类题是读图绘图练习题。在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图。分析立体：本题基本体是正三棱柱，正三棱柱在水平投影上具有积聚性，它是被一个正垂面和一个侧平面切割，被正垂面切割的截交线形状为四边形，被侧平面切割的截交线形状为矩形。作图步骤：
2、1） 画三棱柱基本体侧面投影，如图2-3所示；2） 画三棱柱被侧平面切割的截交线，如图2-4中兰线所示；图 2-3 图 2-43） 画三棱柱被正垂面切割后的截交线，如图2-5中品红线所示4） 整理图线。擦掉被切割了的轮廓线和作图线，加粗加深可见轮廓线即可，如图2-6所示。 图 2-5 图2-6（2）图2-7为答案和保留的作图线。 图 2-7（3） 答案和保留的作图线 （4） 答案和保留的作图线 完成（2）、（3）、（4）题投影图的方法与步骤与（1）题相似，都是在分析切割立体的基础上确定画图步骤，从而逐步地补画出第三个投影来。2 已知切割体的两个投影，求作第三个投影。（不可见线画虚线）。（5分）
3、1） 图2-11为红色图线为本题答案。图2-8为水平截面截切立体截交线画法，图2-9为正垂面截切立体截交线画法，图2-10整理外轮廓线，加粗加深图线画法，图2-11是去掉各种辅助作图线后的图，即为本题答案。 图2-8 图 2-9 图2-10 图2-11（2）下图中左边三投影图为本题详解过程，右边红色图线为本题答案。（3）下图是有作图过程的答案 （4）下图是有作图过程的答案 （3）下图是本题答案 （4）下图是本题答案 3 已知切割曲面立体的两个投影，求作第三个投影（不可见线画虚线）。（10分） （1）答案（作业线需保留） （2）答案（作图线需保留） （3）答案（作业线需保留） （4）答案（作图
4、线需保留）（5）答案（作业线需保留） （6）答案（作图线需保留）（7）答案（作业线需保留） （8）答案（作图线需保留）4已知相贯体的两个投影，用近似画法求作第三个投影（不可见线画虚线）。（10分）（1）答案（作业线需保留） （2）答案（作图线需保留）（3）答案（作业线保留） （4）答案（作图线保留）4 利用辅助平面求画圆柱与圆锥的相贯线。（10分）答案（作图线保留）5 根据立体图上所标注的尺寸，按1：1画出复杂组合体的三面投影图。（10分）（1）答案（2）答案6 补全复杂组合体投影图上所缺图线。（10分） （1）答案 （2）答案（3）答案 8补画第三投影。（10分）（1）答案（2）答案（3）答案（4）答案9补画第三投影。（10分）（1）答案（2）答案（3）答案（4）答案10标注组合体尺寸（尺寸数值按1：1从图中量取整数）。（10分） （1）答案 （2）答案11根据两投影求第三投影，并标注尺寸（尺寸数值按1：1从图中量取整数）。（10分）（1）答案（2）答案
