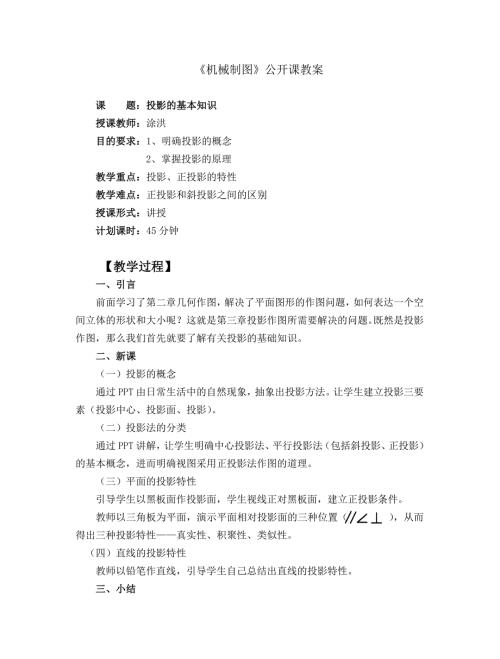

1、机械制图公开课教案课 题：投影的基本知识授课教师：涂洪目的要求：1、明确投影的概念 2、掌握投影的原理教学重点：投影、正投影的特性教学难点：正投影和斜投影之间的区别授课形式：讲授计划课时：45分钟 【教学过程】一、引言前面学习了第二章几何作图，解决了平面图形的作图问题，如何表达一个空间立体的形状和大小呢？这就是第三章投影作图所需要解决的问题。既然是投影作图，那么我们首先就要了解有关投影的基础知识。二、新课（一）投影的概念通过PPT由日常生活中的自然现象，抽象出投影方法。让学生建立投影三要素（投影中心、投影面、投影）。（二）投影法的分类通过PPT讲解，让学生明确中心投影法、平行投影法（包括斜投影
2、正投影）的基本概念，进而明确视图采用正投影法作图的道理。（三）平面的投影特性引导学生以黑板面作投影面，学生视线正对黑板面，建立正投影条件。教师以三角板为平面，演示平面相对投影面的三种位置（ ），从而得出三种投影特性真实性、积聚性、类似性。（四）直线的投影特性教师以铅笔作直线，引导学生自己总结出直线的投影特性。三、小结从投影现象 得出投影方法 正投影 利用投特性 解决视图表达。四、布置作业 习题集第17页第13题【PPT板书内容及提纲】2-1投影的基础知识一、投影的概念二、投影的分类1、中心投影法投影线从同一中心出发，投影线互不平行。2、平行投影法投影线相互平行。 斜投影：投影线倾斜于投影面。 正投影：投影线垂直于投影面。3、视图根据正投影法画出的图形。三、平面的投影特性 平面 投影面实形现真实性； 平面 投影面成直线积聚性；平面 投影面形改变类似性。四、直线的投影特性 直线 投影面实长现真实性； 直线 投影面成一点积聚性； 直线 投影面长变短类似性。五、小结从投影现象 得出投影方法 正投影 利用投特性 解决视图表达。
